本篇文章是羽山土炮的試作了幾支白鐵卡鉗插銷螺絲

危險程度很高，請勿輕易嘗試

( 簡單的說我的量太少，去請師傅幫忙，師傅看到白鐵的螺絲說很傷他的車刀，也不太願意幫忙 )

雖然網拍有現成的卡鉗螺絲，但我自己還是想自己弄看看～

雖然我沒有很專業的工具，但配合手工具後，車一支螺絲大概要花　３～５分鐘左右

一個卡鉗要好用，插銷固定好來令片，來令片的孔也很重要

副廠來令片的插銷孔並沒有非常精準，如果差太多，還是要加工~

當然有原廠的來令片是最好的～

本篇文章適合閱讀者：

1、因為卡鉗螺絲料源感到痛苦者

2、想去訂作，又怕量太少被師傅打槍，或已被師傅打槍

3、充滿夢想想自己作看看

4、曾經買了螺絲跟銼刀，但銼沒幾下就放棄的人

5、覺得自己手指太多的人

~~~因為這篇文章相當土炮，所以要求精準高檔貨的人就不用繼續看下去嘍~~~

免責聲明：

因本篇文章施作導致受傷者，皆與羽山無關，極度危險，請勿嘗試。

需要的工具：

（一）、☆護目鏡、☆口罩

（二）、☆家用鑽床　或　☆車床（羽山家裡是Ｂ＆Ｑ的鑽床，也用十年了）

（三）、☆二支同等大小的銼刀（因為要磨白鐵，所以品質好一點）

（四）、☆洞洞鐵二支(一支30元的那種)

（五）、游標卡尺（最好有　☆數位的游標卡尺，才知道作出來的東西會不會差太多）

（六）、M8x25螺絲 x 4

（七）、M8*17mm厚1.0 白鐵華司 x 4

（八）、M8螺帽 x 4

（九）、M6長螺帽，需要裁切至牙長

（十）、M6 全牙長螺絲，建議可以買 55mm ，加工完末端再切掉多的部分

( FZR 原廠卡鉗螺絲是 M6 x 50mm , 細端無牙的地方是 4.43mm）

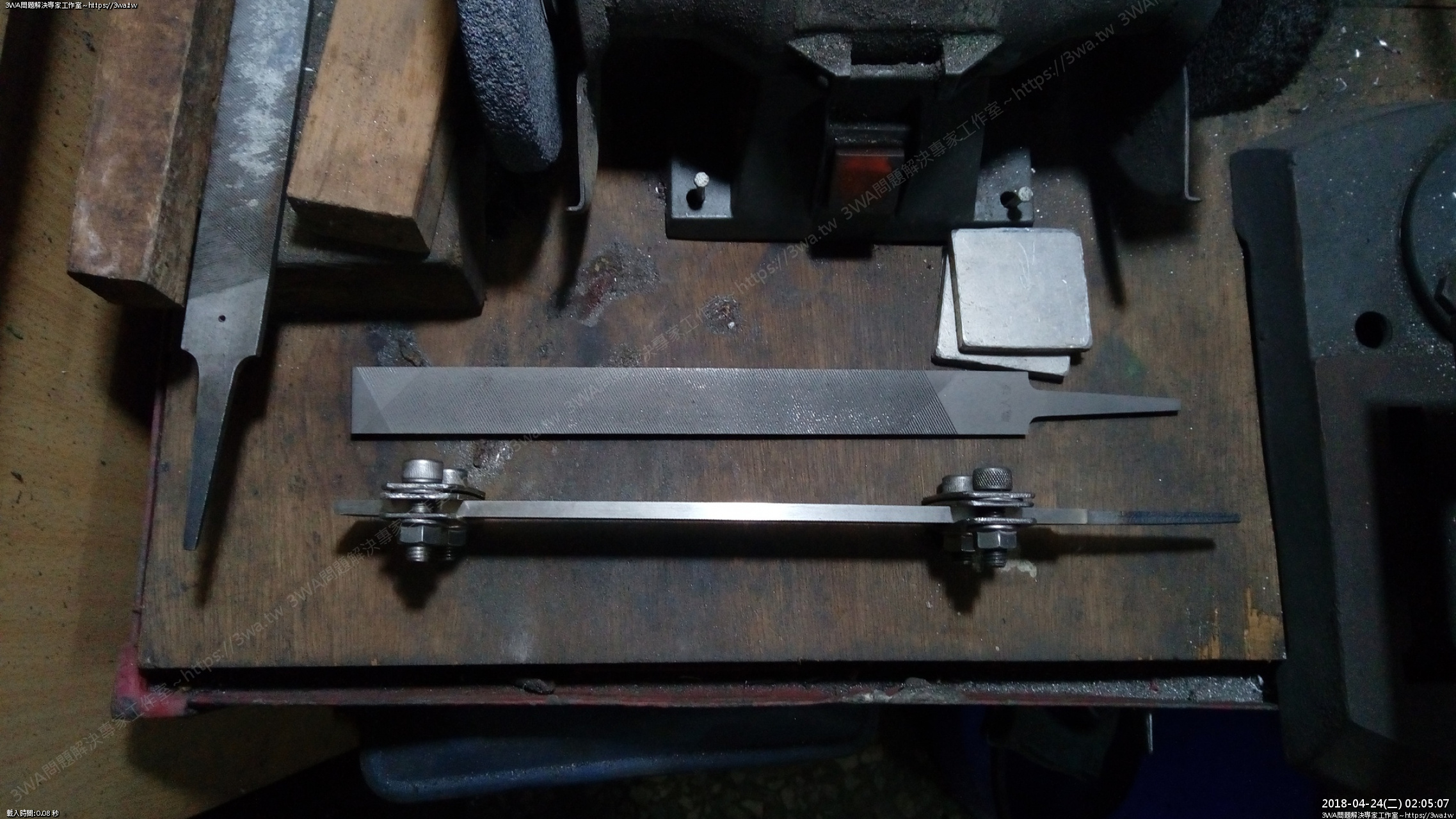

首先製作特工，其中一支銼刀，用三片洞鐵夾起來

8mm內六角→洞鐵→華司→洞鐵→銼刀→洞鐵→螺帽

這樣墊起來的高度約 4.95mm

為什麼不直接 4.43mm 呢?

因為當你夾銼刀時，中心點會微微凹下去，而且一開始是為了要快速把螺牙磨掉

~如果剛始夾螺絲的間隙過小，手感不佳，會握過頭，銼刀變飛刀~

當二片銼刀合起來用手握著夾緊，插入原廠的插銷，會感覺到稍微滑過二側的感覺

這個間隙約4.95~5mm

因為限制了銼刀合併後中間的縫細，所以螺絲在旋轉時剛好會把螺牙磨掉

建議夾住的二邊不要離的太遠，雖然銼刀很硬，但手指硬捏中間還是會產生內凹

影響精準度

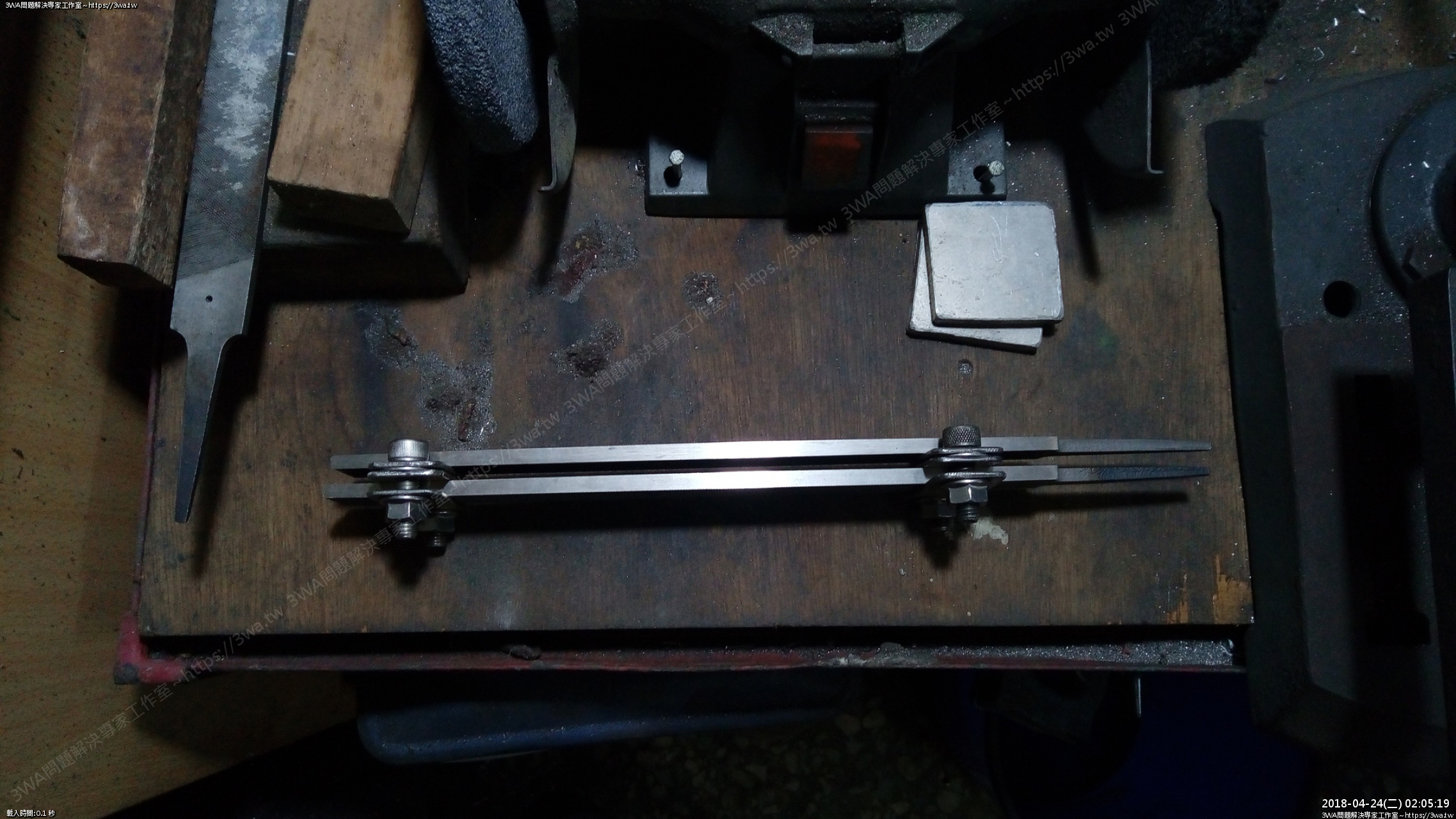

如圖，利用洞鐵、墊片來調整打磨的間隙

  當另一片銼刀合併上去，中間的孔洞，就是插入螺絲高速旋轉打磨

比較厚的在裡面，才是我們要的4.95~5mm

準備一顆M6長螺帽，裁至跟螺牙長度以保護螺牙不會被銼刀掃到

將螺絲鎖上，旋轉時螺絲不可以搖頭

(這部分有更好的解決辦法，放在結尾心得)

   施工的時候一定要戴口罩、護目鏡

施工的過程，請勿戴手套！

以免手被鑽床捲入，相當危險～～

因為礙於一支手要拍照，施工操作時要二隻手

初期將銼刀合上去時，不要太施加壓力，屑屑就會一直掉落

一支白鐵的螺絲大概夾個１分鐘，就會到底了

銼刀慢慢上下移動，就可以把整支螺絲削到一樣細

二支銼刀合併的力道不要太強，慢慢磨就好了，不然銼刀會變成飛刀…

當螺絲磨的差不多，就可以用 #80 號的砂紙先磨

然後再換 #400 砂紙，建議用個「硬點的東西靠著」，會拋的比較快

底下的導角，將二支銼刀合成一個　V ，往上推2秒，導角就好了

剛磨完的螺絲會有點燙，要小心直接夾上去，塑膠製的卡尺會熔掉

等涼一點再量，或選用金屬製的卡尺

確認插銷大概在4.41mm~4.46mm即可，剛好整支看不到螺牙的程度

裝上卡鉗後，再配合修整來令片的孔即可

心得：

一、目前作十支下來，銼刀似乎是看不出有任何傷痕

二、施作的過程還算順利，但因為鑽床只有單邊固定，即使用夾的，螺絲多少還是會搖頭

搖頭過多就會造成過度打磨，精度就會下降

所以初期在磨，反覆一直測量會很花時間

如果真的要繼續研究，建議螺絲可以用長一些，在鑽床的底部反過來也用一個夾頭

同步旋轉（其實就是橫向車床的尾座「尾床」?）

當牙車掉後，再把多的部分切掉

尾座同步旋轉防搖頭，似乎是不錯的研究方向，我會考慮試看看...

這影片的似乎是不錯的參考：

https://www.youtube.com/watch?v=W7UajVvG02Q&feature=share

三、目前土炮插銷看起來其實還滿有那麼一回事的，真的不滿意就再作一支就好了

我覺得關鍵還是在於來令片，孔洞也是要精準，然後允許一些些游移間隙，來令片通常也是要修一下才好用

，特別是副廠的來令片!

四、千萬別學羽山，以免土炮夾斷手，後悔莫及，這種事還是交給專業的成龍或史特龍去作吧~~

五、羽山也只是作好玩的，獻給曾經想自己動手又沒成功的車友一點想法，呵呵

其實說真的，並不容易土炮

 ～動腦，動手，還是出動提款卡～
