夏日炎炎，最近想在機車的水冷排上額外安裝風扇

找上了一組4P可PWM風扇

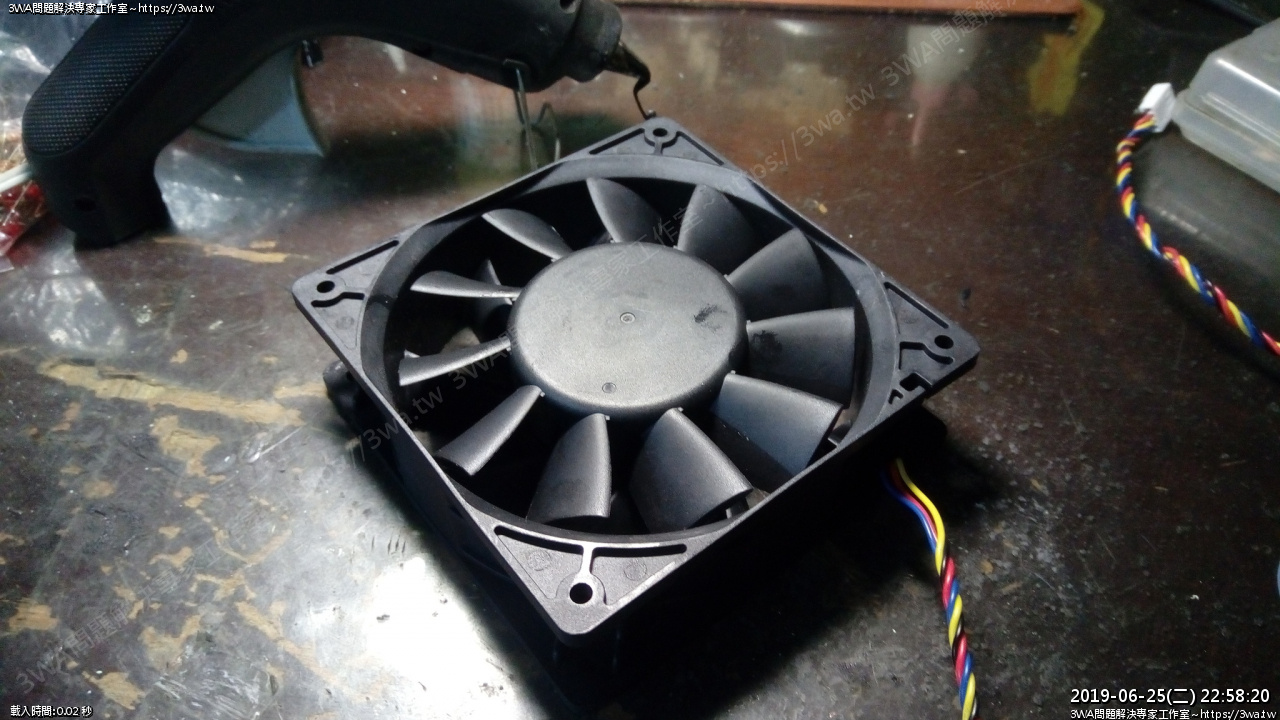

因為這組風扇是標榜 12x12CM 12V 4.8A

風量聽說可以上到 250cfm 幾乎是同級扇超猛的規格

但裝上車，總不能無時無刻都全力工作

一來很吵，二來也滿耗電的

持續全力輸出也會讓壽命下降

買了一些電子材料回來制作 PWM 訊號，可以調整風扇速度可調

同時也要能有個 Burst 完全發力的設計

我在網路上找的Spec，是說這個風扇好像是 30HZ~30KHZ

但又有分 Possive duty 0~100%，分10級

每一級會增加 405 rpm

我搞不清楚到底是給頻率就好，還是固定頻率，但 High 與 Low 的時間差要不同

我對555只會接這種無穩態，其他還要接些有的沒的手邊沒那麼多零件

所以…

用555計算機算一算，嘗試了幾種電組的搭配，漸漸的找到合適的解法

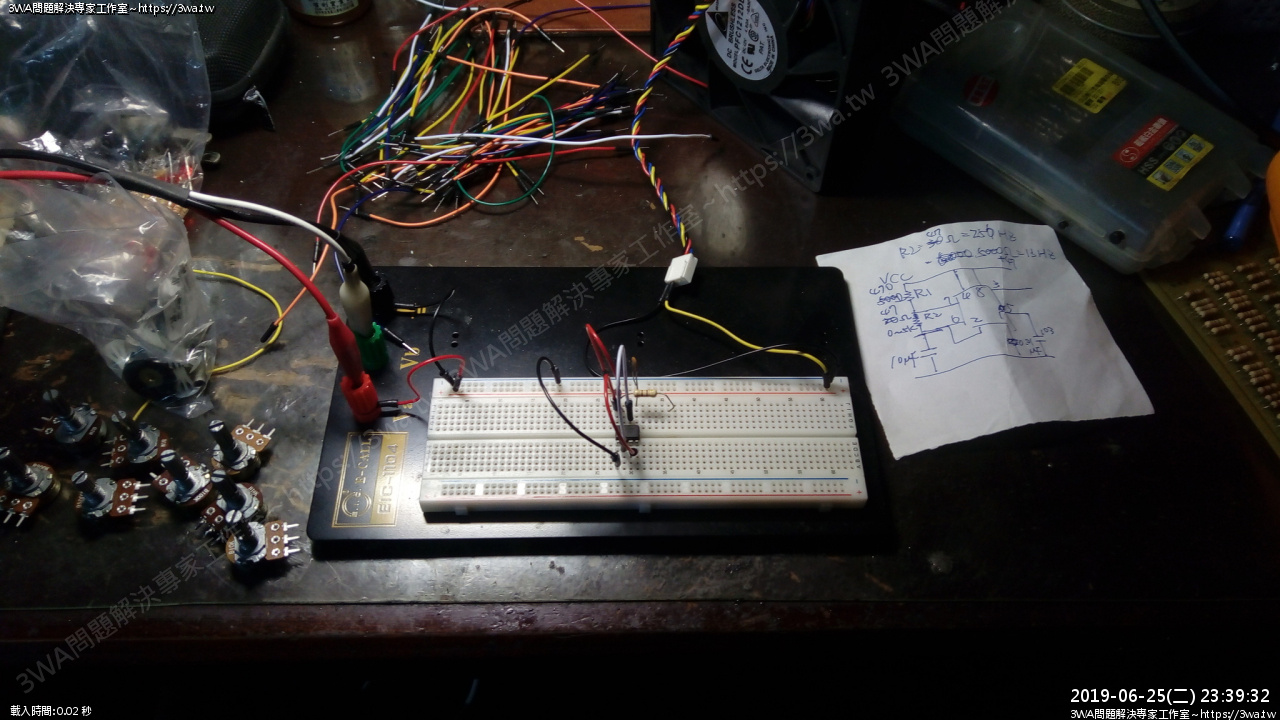

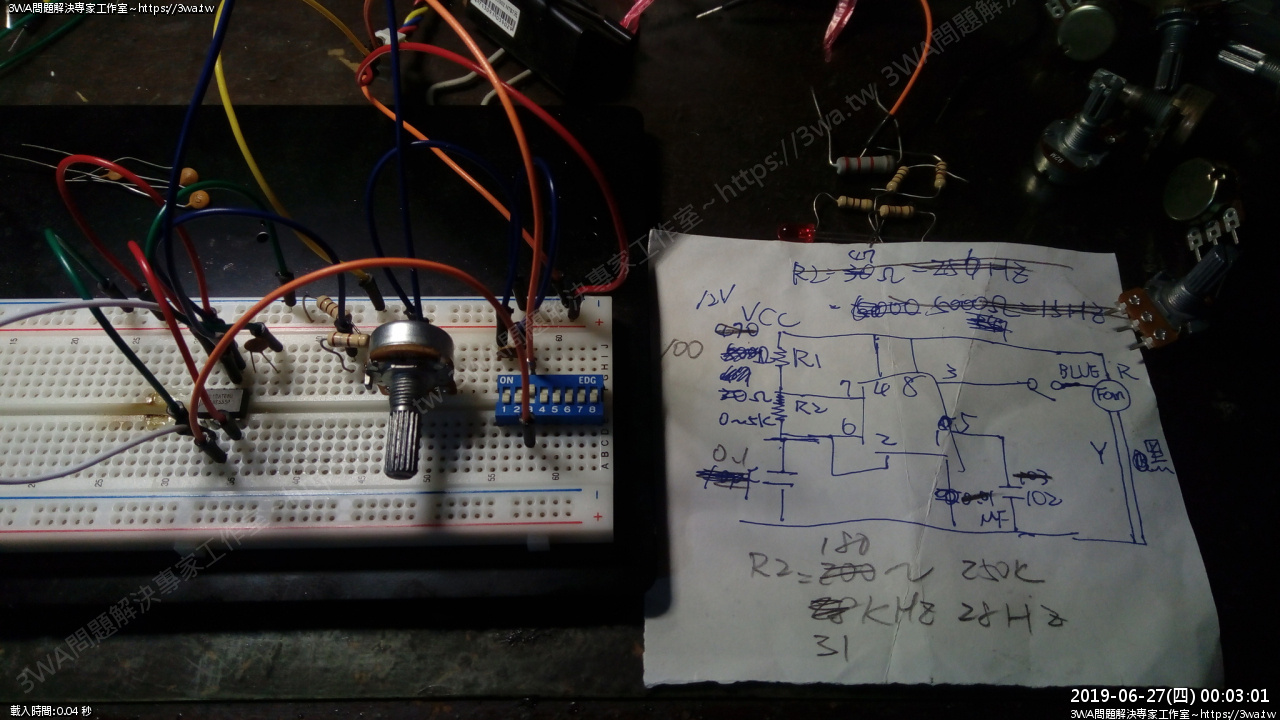

手稿雛型

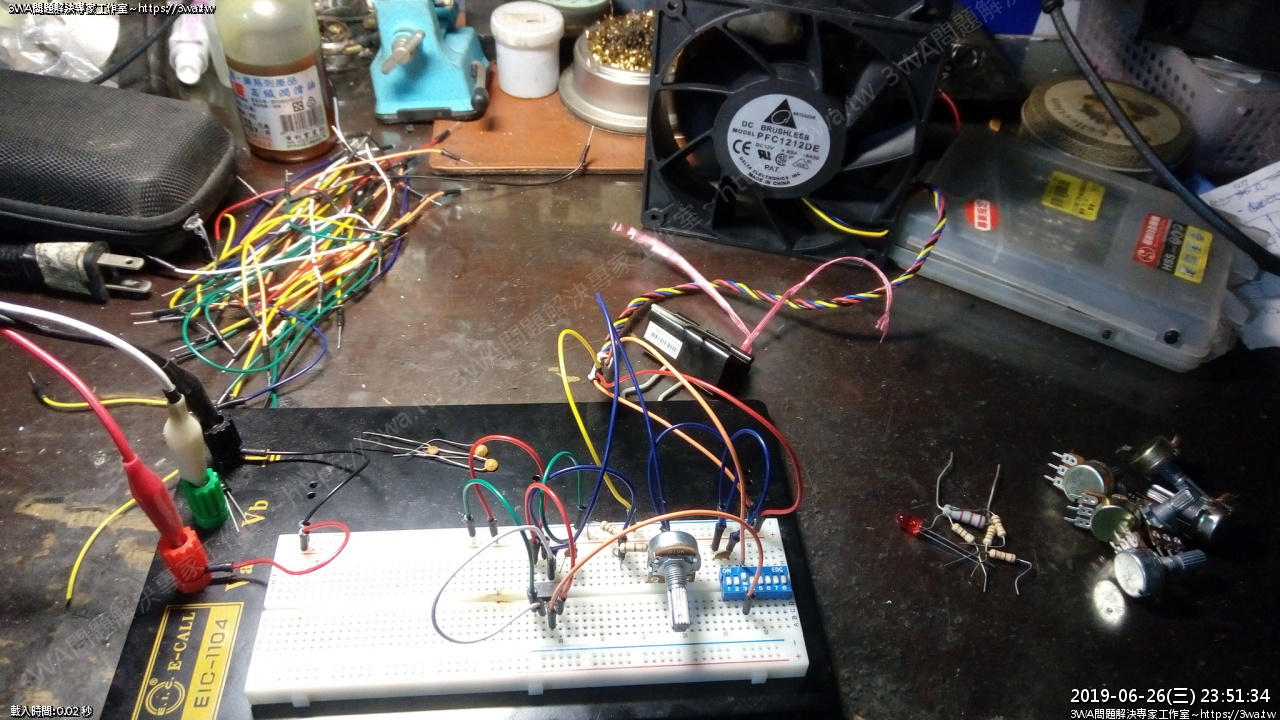

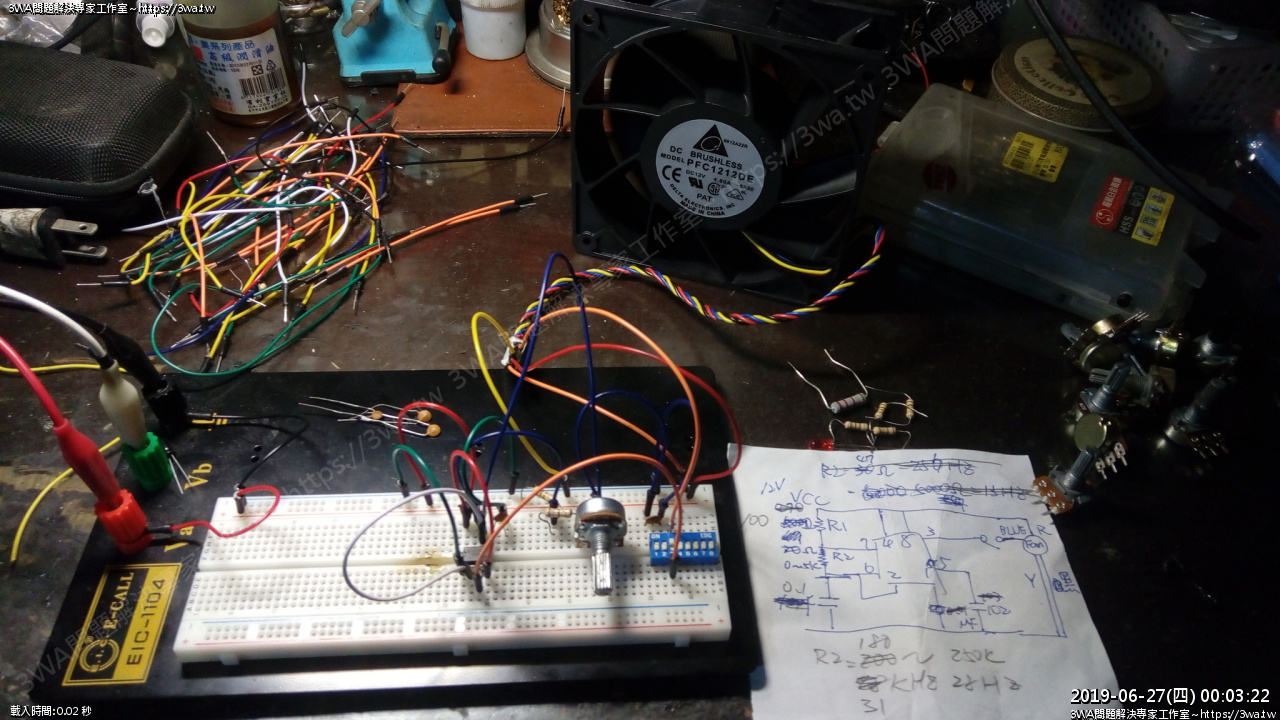

總算可以運作了

手邊的電源供應器最大輸出還無法滿足這個風扇的吃電

之前那台 12V / 10A 的電源供應器拿去公司了

家裡只剩 2A，所以風扇的聲音沒有到狂暴

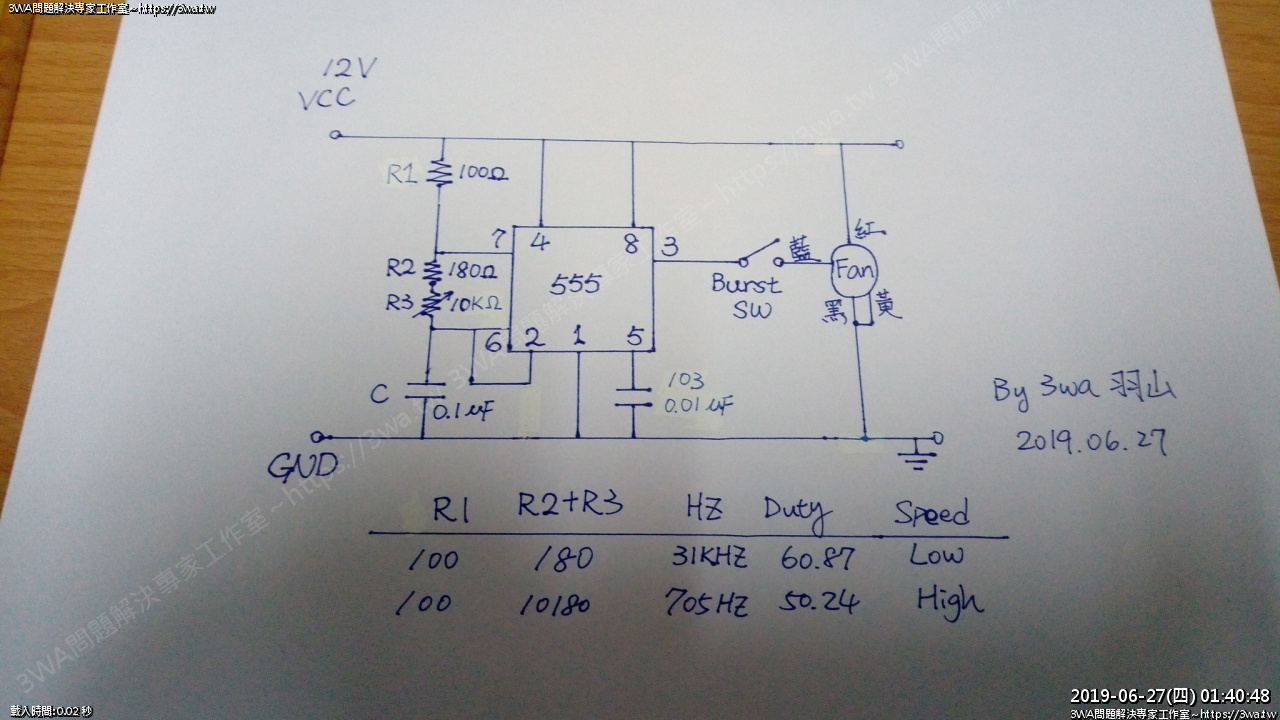

 電路整理起來，日後使用就很簡單^_^

Burst 的開關，預設要接成連接，這樣PWM才能運作

如果覺得調速的上限不夠力，就把Burst開關斷路，風扇就會全力運作

如果有更好的設計日後再調整嘍

期待裝上車

裝上車之前就先變成辦公室小風扇^_^
