以前玩的都是化油器車，沒在噴射引擎的ECU作測試研究

買了KTM RC390後，最近晚上都會上Youtube看看老外分享的影片

看到有老外接上ODB2的Sensor，可以抓到ECU的數值，覺得相當有趣

https://www.youtube.com/watch?v=4z3dutlnAk0

https://www.youtube.com/watch?v=WuxKgcKiwF8&list=PLAH2OQBd7zTqYIvXsjasWkY9Q97gnHn_L

搜尋了一下 ODB2，似乎也不貴，網拍買了沒幾天就送到了

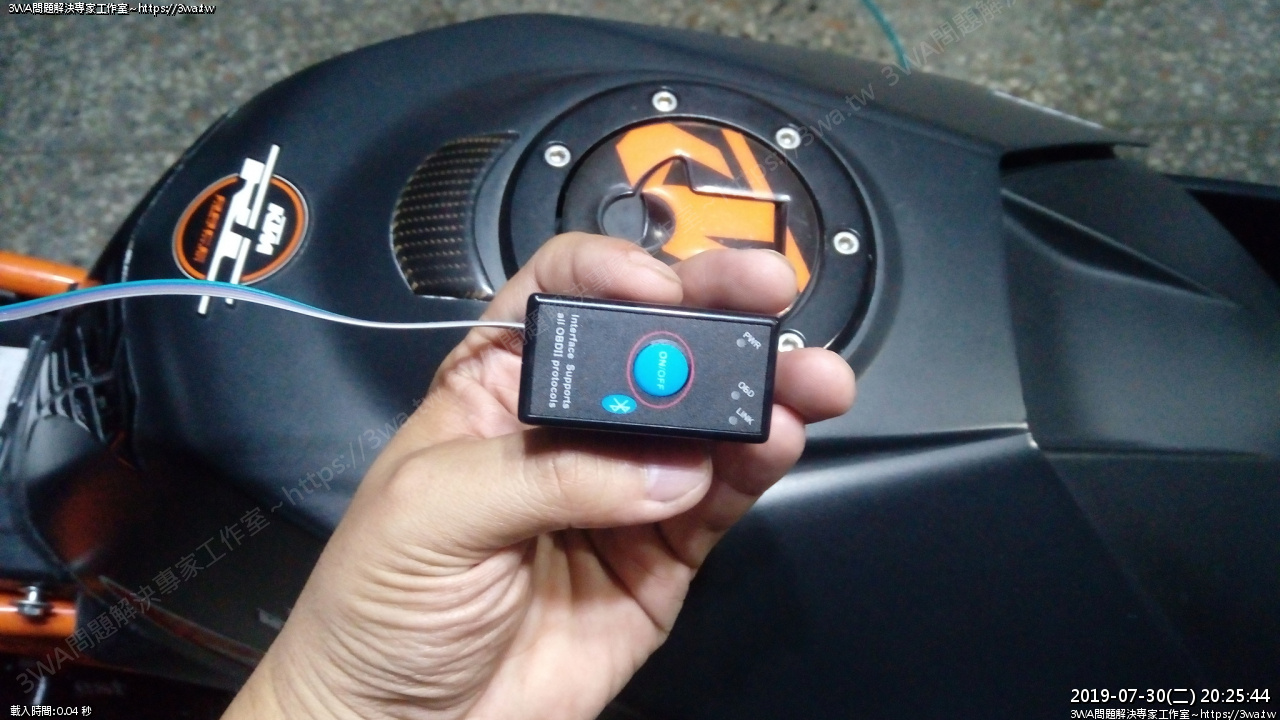

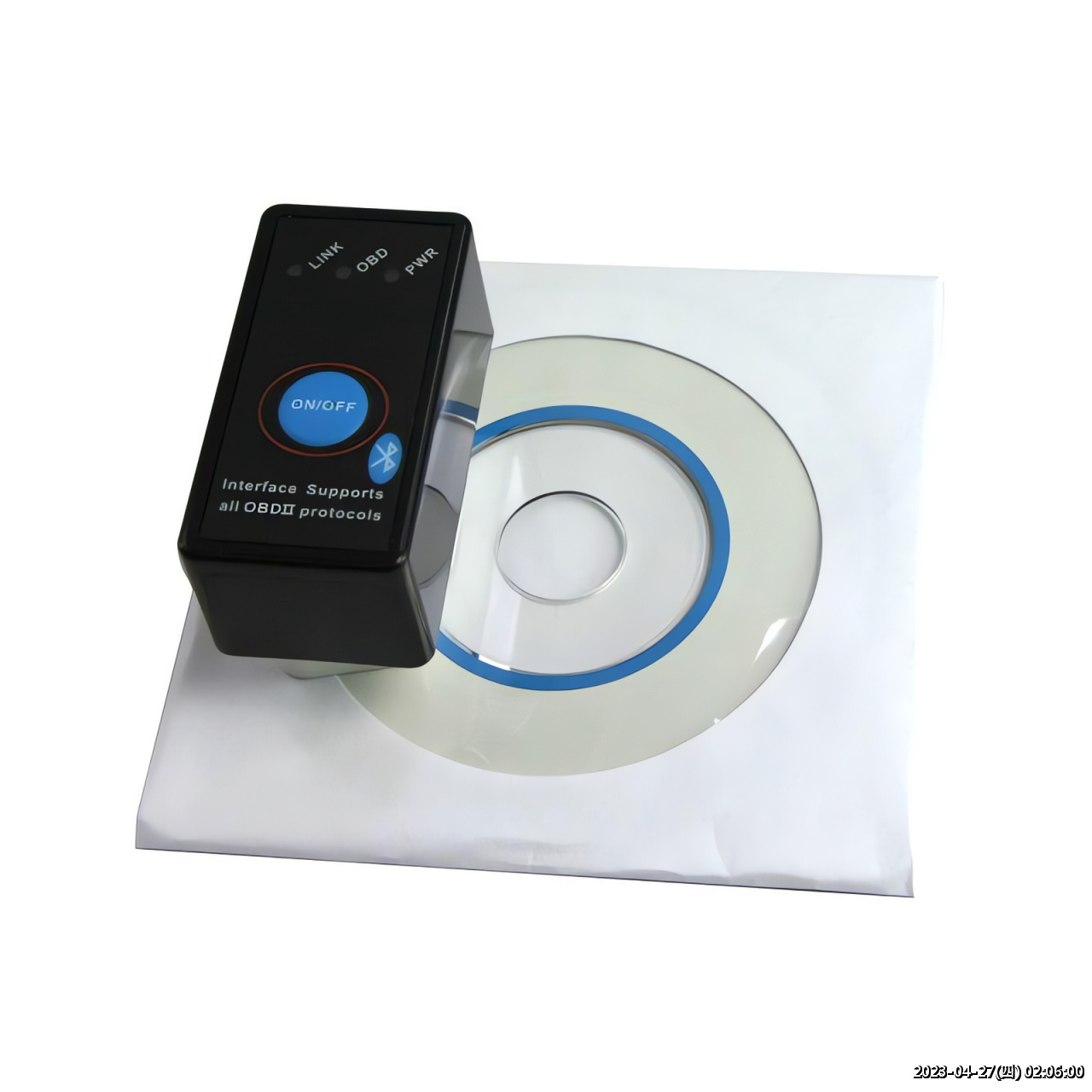

我買的是藍芽版 2.1 含 ON/OFF 開關 內容物就一顆跟一片光碟

本來想再多買傳輸線，不過傳輸線都快比主件貴，想想算了，反正才接四條線

自己先拉看看

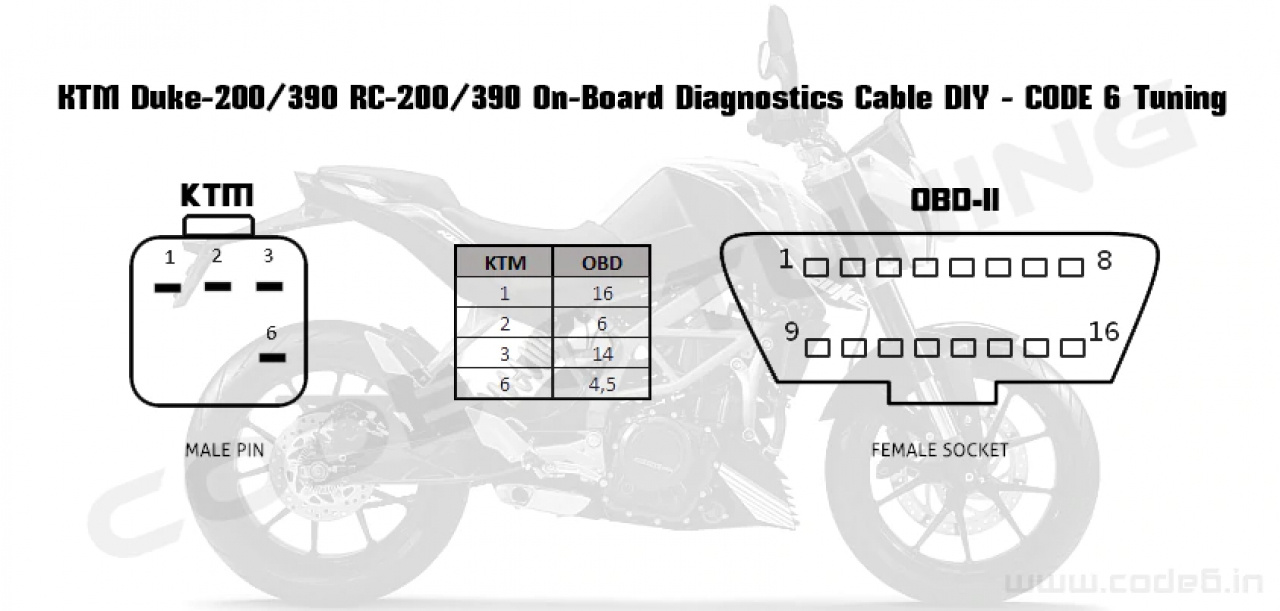

 網路上可以找到這張圖，我自己嘗試一下，發現實際的東西要這樣看

接角上排是 8 7 6 5 4 3 2 1

下排是 16 15 14 13 12 11 10 9

接頭很貴，隨便拿 Arduino 的杜邦線來接就好了

除非想一直接在車上玩，再考慮買個專用接頭吧

 只有四條線，要接錯的機率很低，但還是要注意一下...

一開始看那張分享圖照著接，OBD方向搞錯時，按這個開關按到一度我懷疑是不是買到壞的~_~

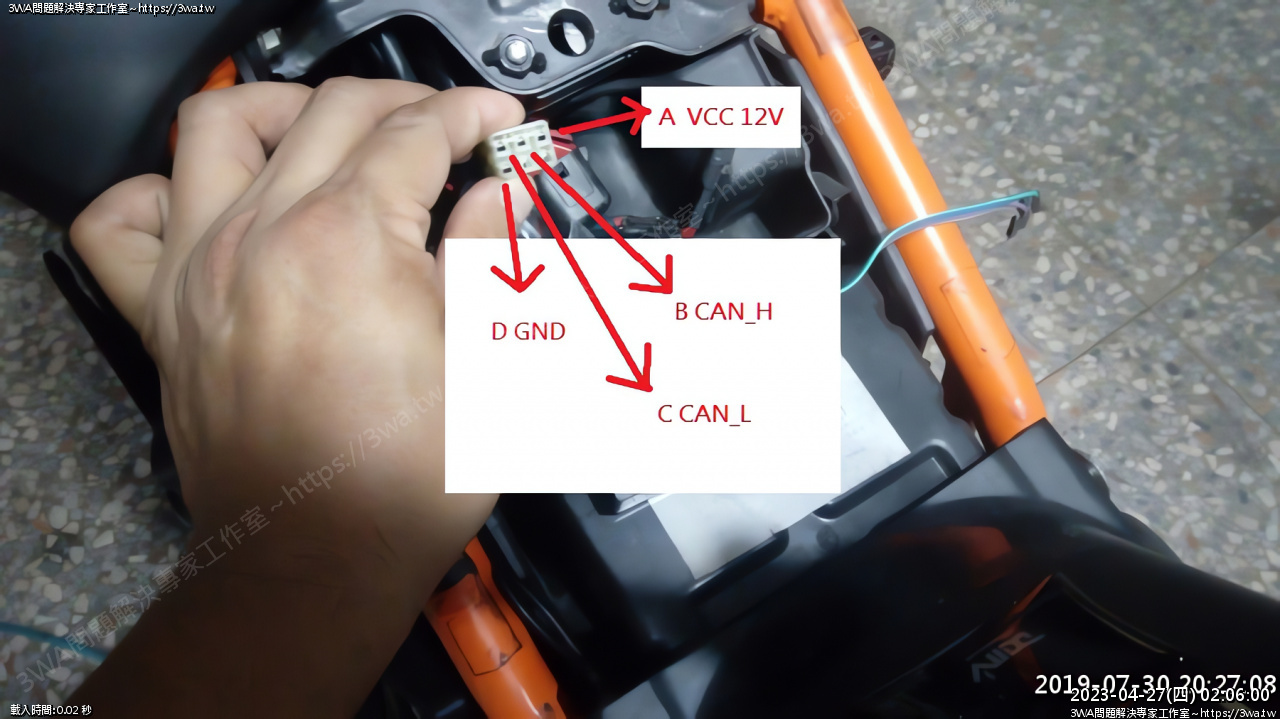

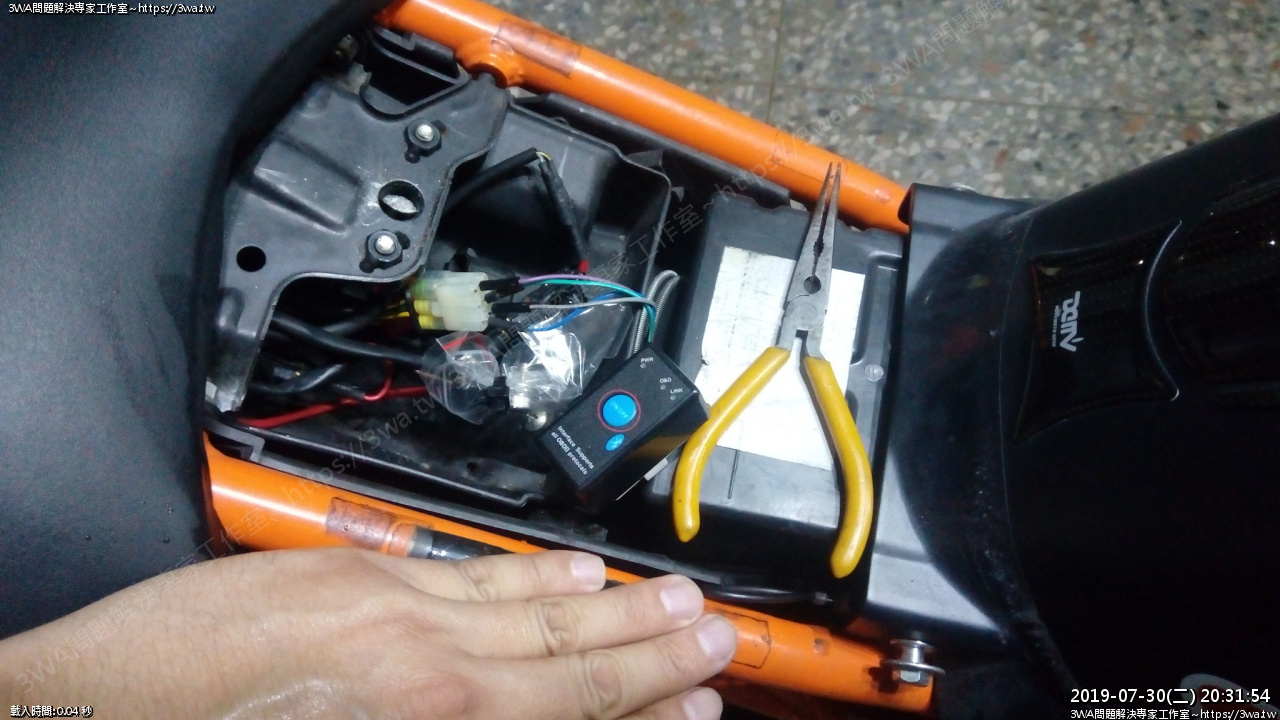

 RC390 的接頭在座墊下

DUKE 390 在後座墊下靠近電池的地方

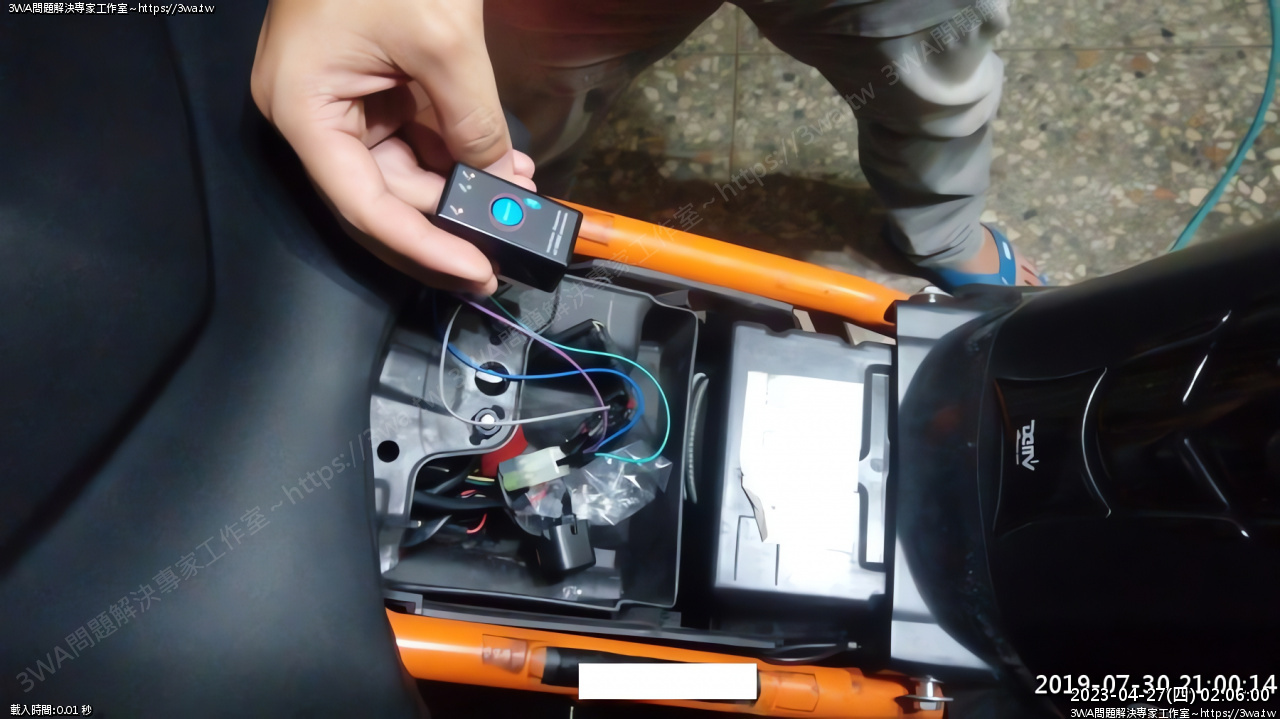

皆有個橡皮塞要打開接頭才會露出

 打開電門後，如果有接成功，按下 ON 燈就會亮

如果 CAN_L 跟 CAN_H 不小心接反

沒多久儀表就會顯示 Low Battery，雖然不會怎樣，但會嚇出一身冷汗

就要快點再接對就好

正負極可別接錯，小心 OBD 燒掉...

亮燈後，要記得先配對藍芽，正常會出現 ODBII

點進去第一次配對要密碼，預設應該都是：1234

然後上 Google play 下載 Torque

或安裝光碟片裡的 apk

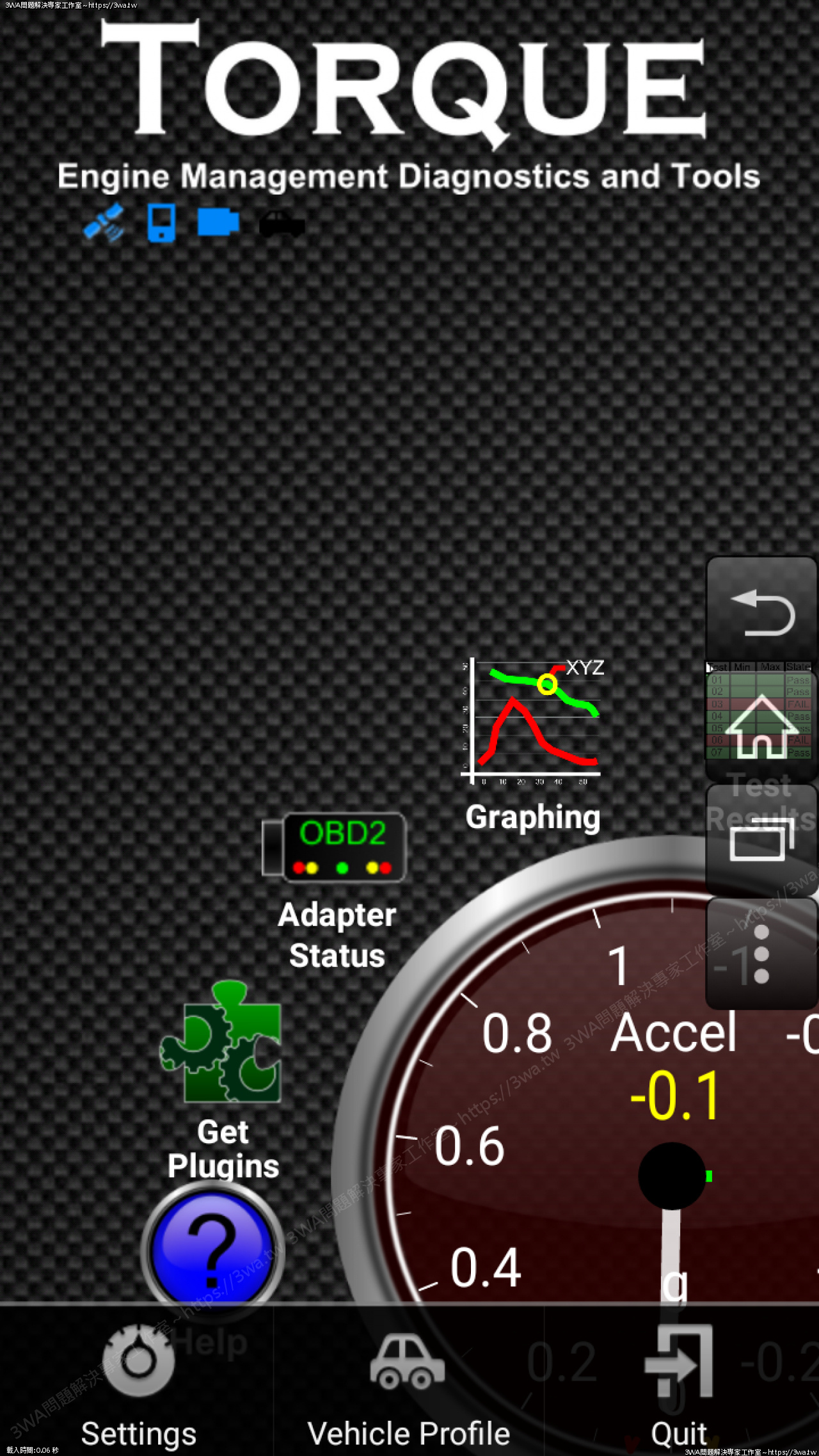

 打開程式主畫面長這樣，但我也是後來才知道按下「Menu 鍵」才會出現下方

Settings、Vehicle、Profile

太新版的 Android 根本沒 Menu 鍵

所以我自己又到 Google play 裝 Menu 鍵外掛，才點的開這個畫面

聽說新版變成左下有個「設定」，就不會有這個問題

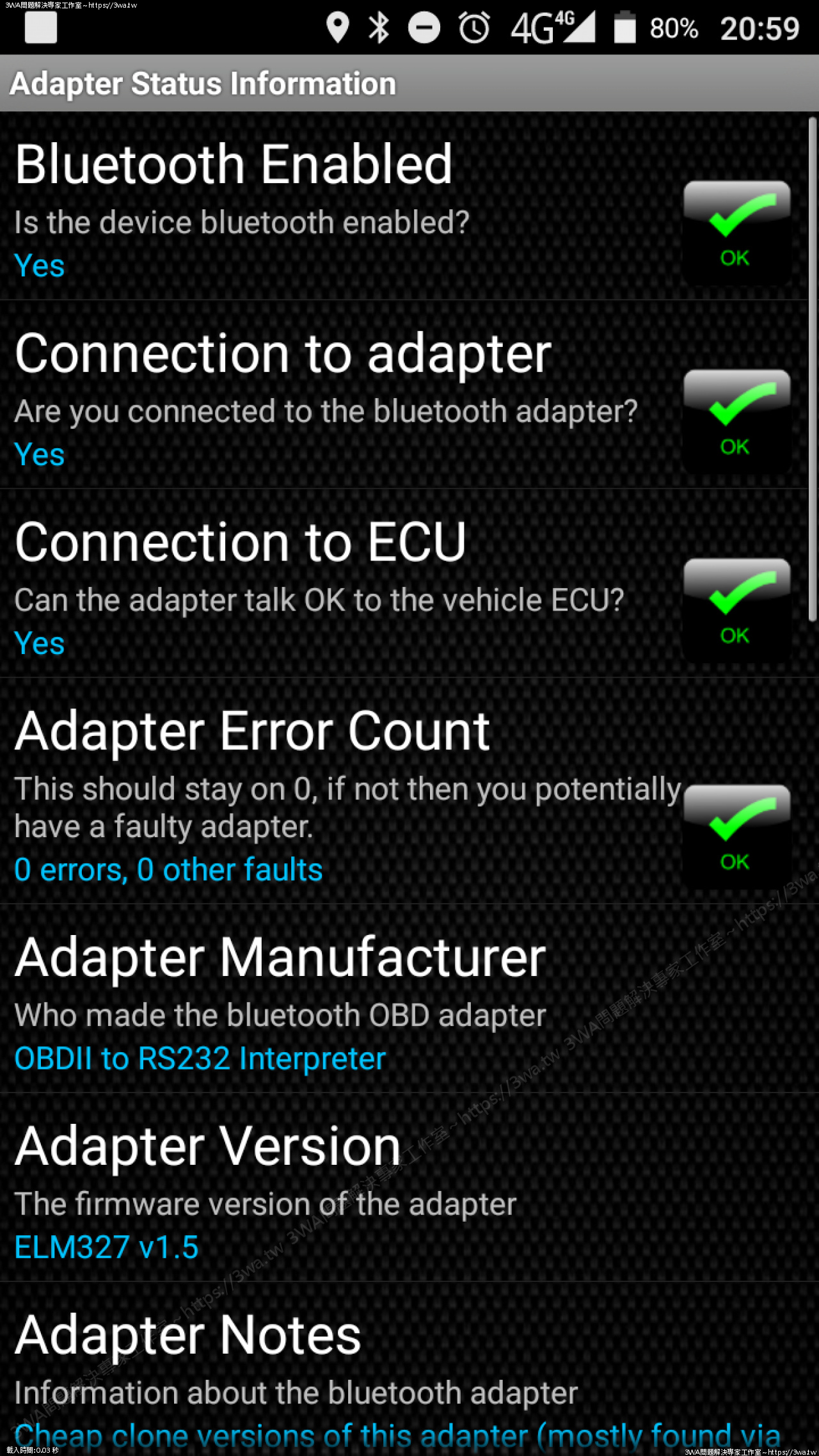

首先要先進「Adapter Status Information」

確認看看有沒有正確連上藍芽、ECU

如果有Warning，就代表一定錯了

看是手機沒跟藍芽配對，或是 CAN_L、CAN_H 接錯

如果都對，就進最上面的儀表看看

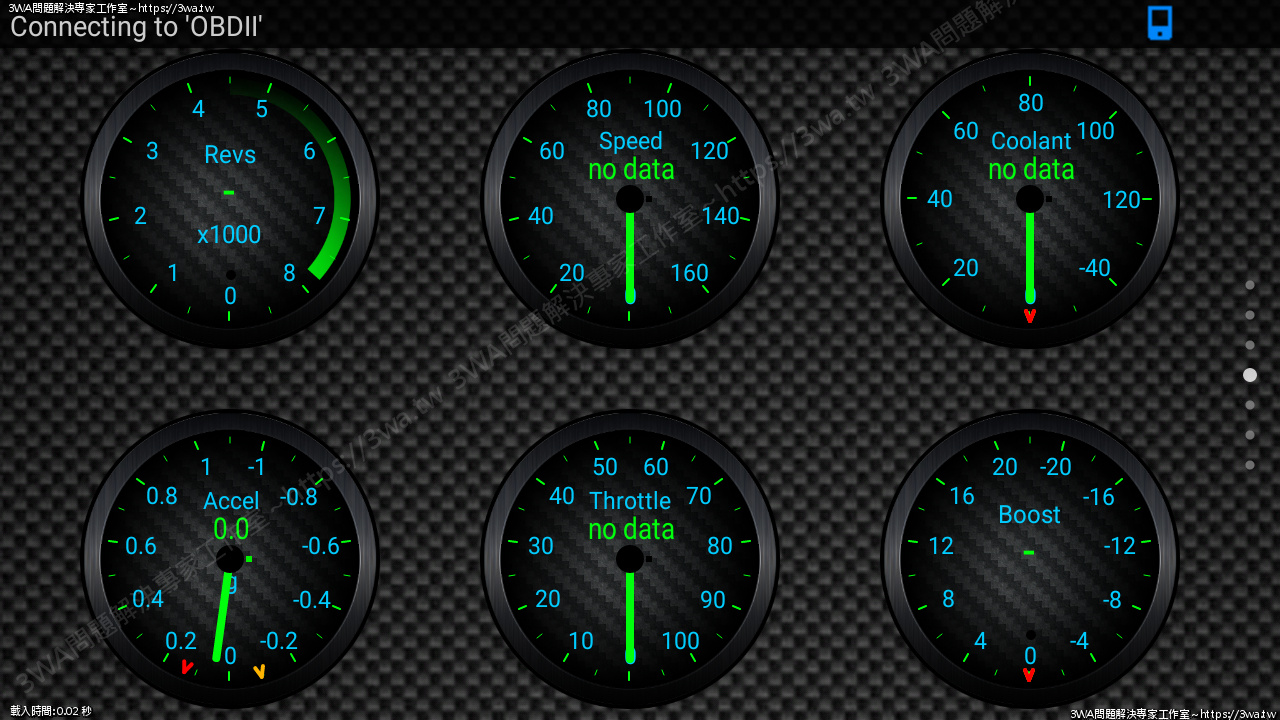

 第一個是儀表的訊息，可以看到一些資訊

左上：加速度

右上：轉速　（聽說要2018年版以後的KTM 才抓的到轉速訊號)

所以看不到轉速訊號也別灰心~哭哭

左：應該是節流閥開度吧

右：目前速度

左下：負壓值

右下：水溫

(上面這個是朋友 Duke 390 的值)

朋友的Duke 390 有另外加裝水冷直壓風扇，風扇一開溫度就不會亂爬

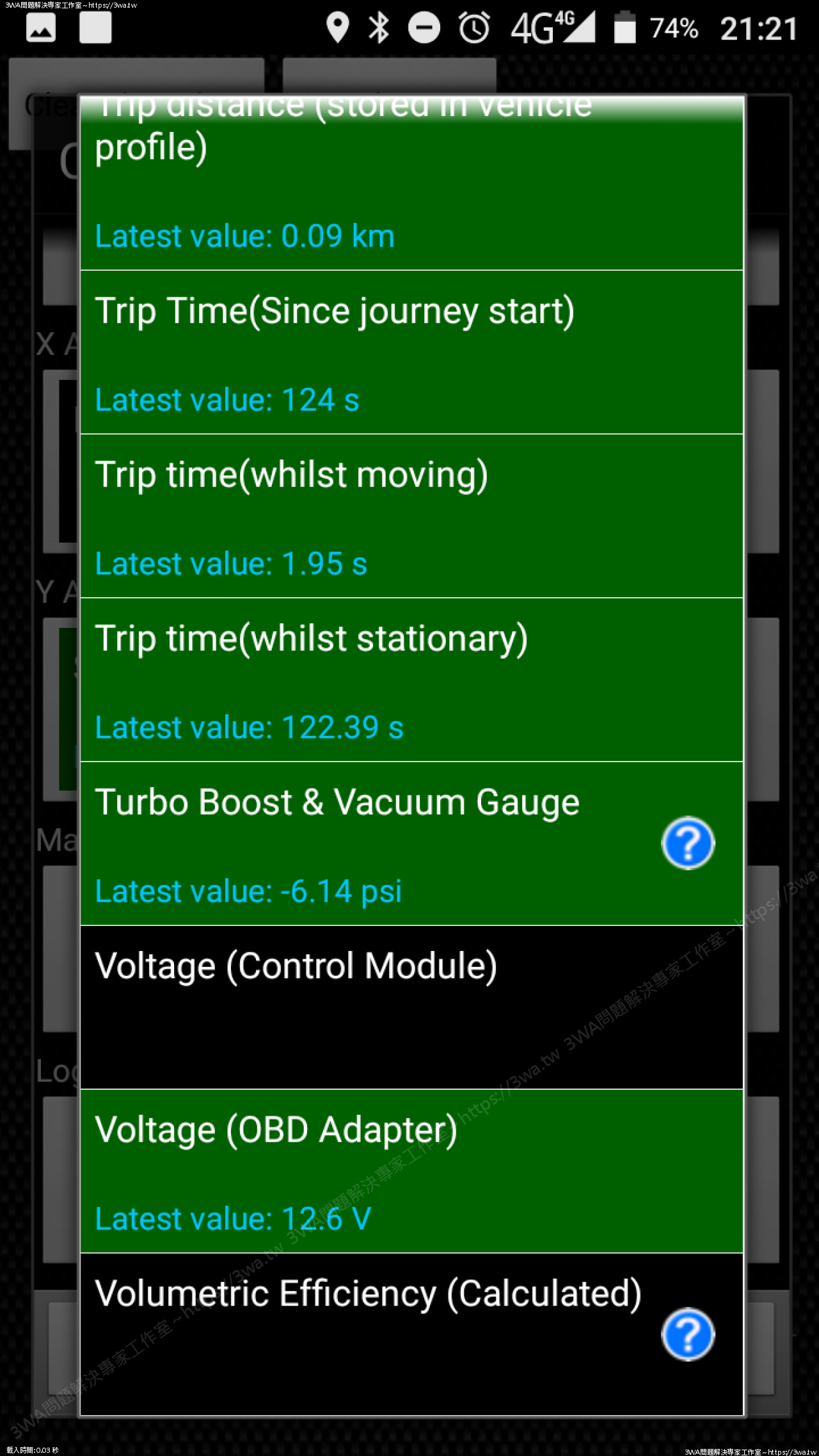

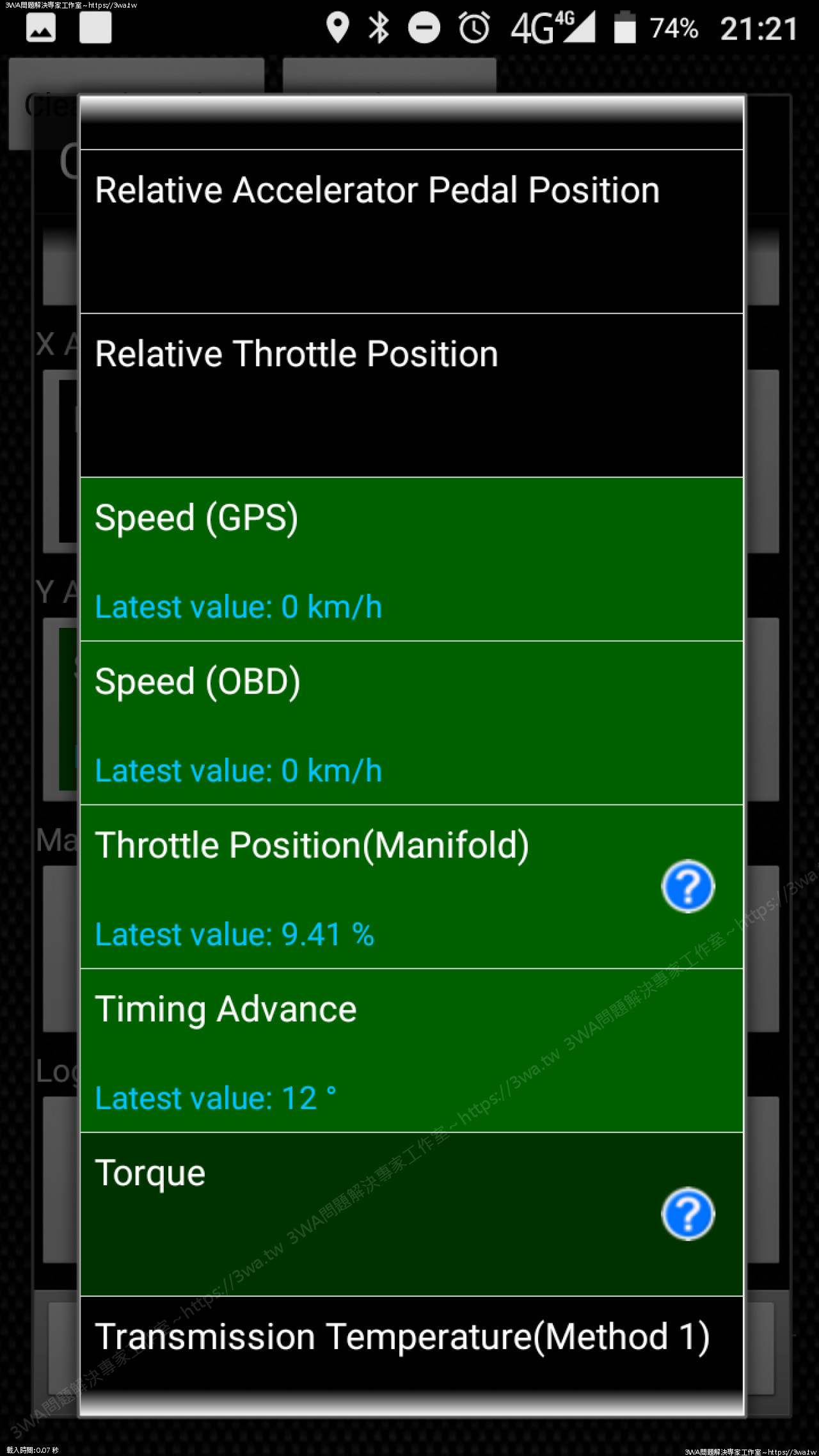

 其他可以看到一些可以抓的到的數據

開機時間、電壓…

GPS 速度

節流閥 開度

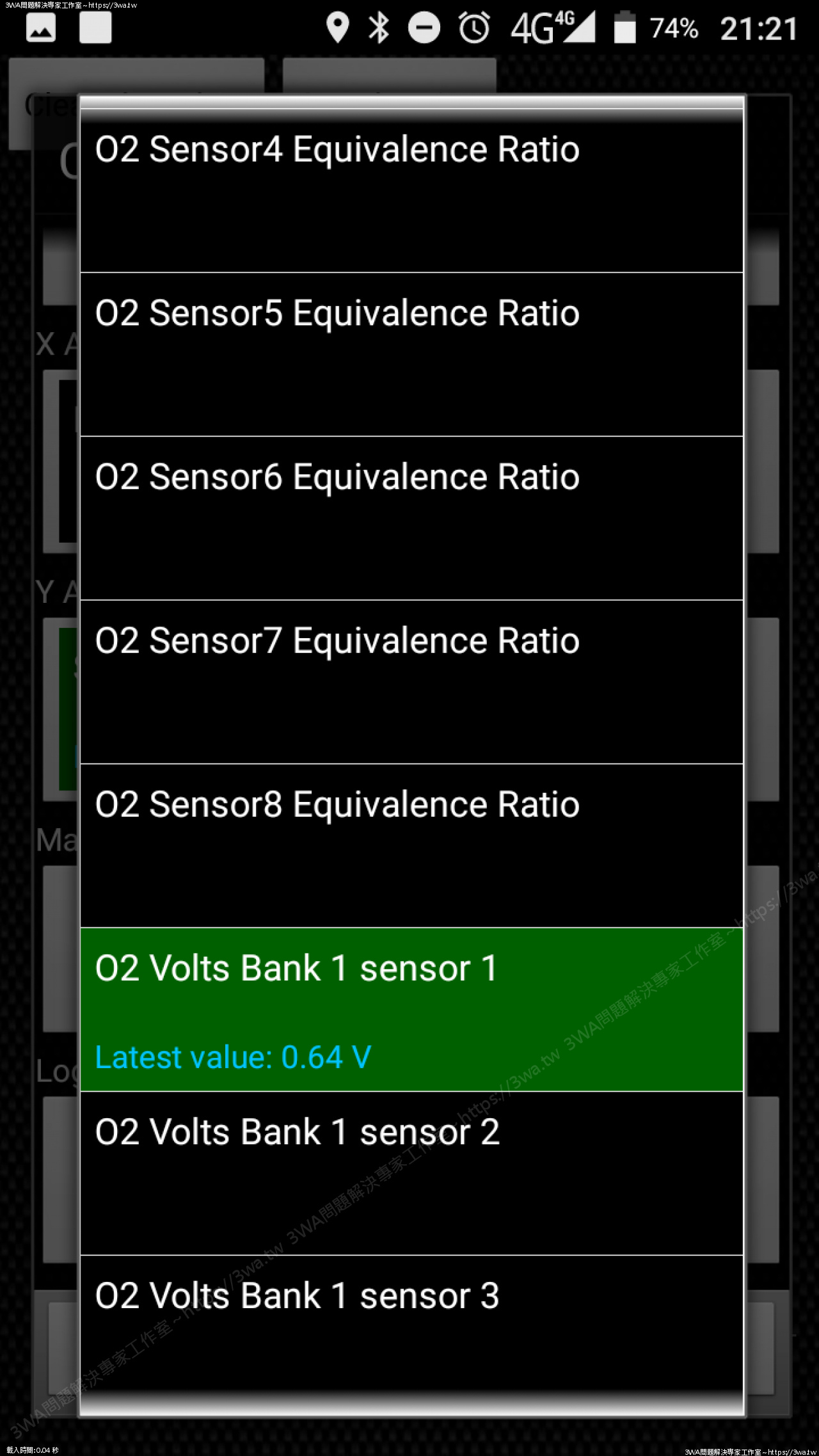

 含氧感知器讀數，0V~1V，這個值滿重要的

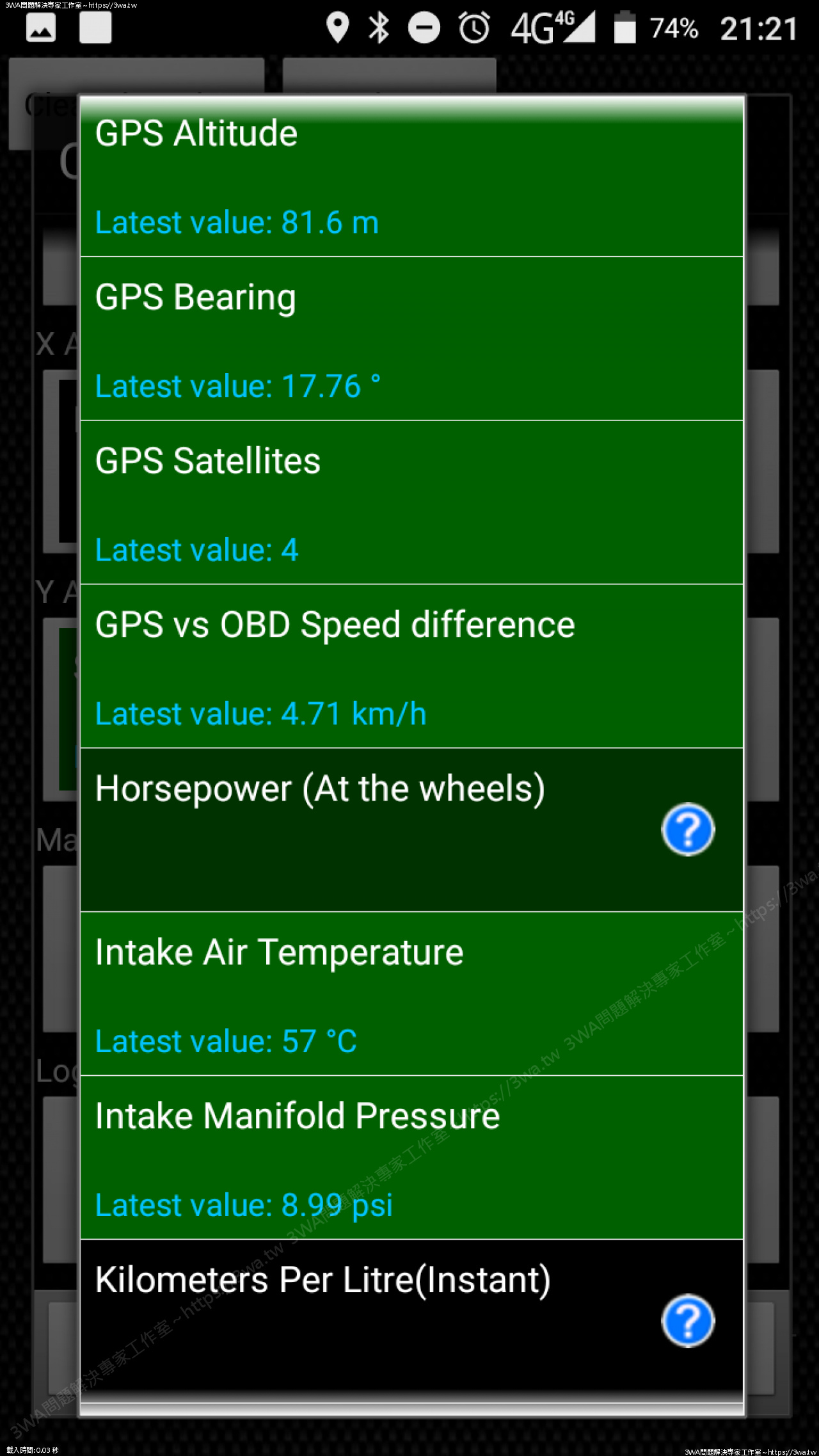

 GPS 相關，這裡的 GPS 應該是指手機本身的

然後有個進氣溫度，跟進氣歧管壓力

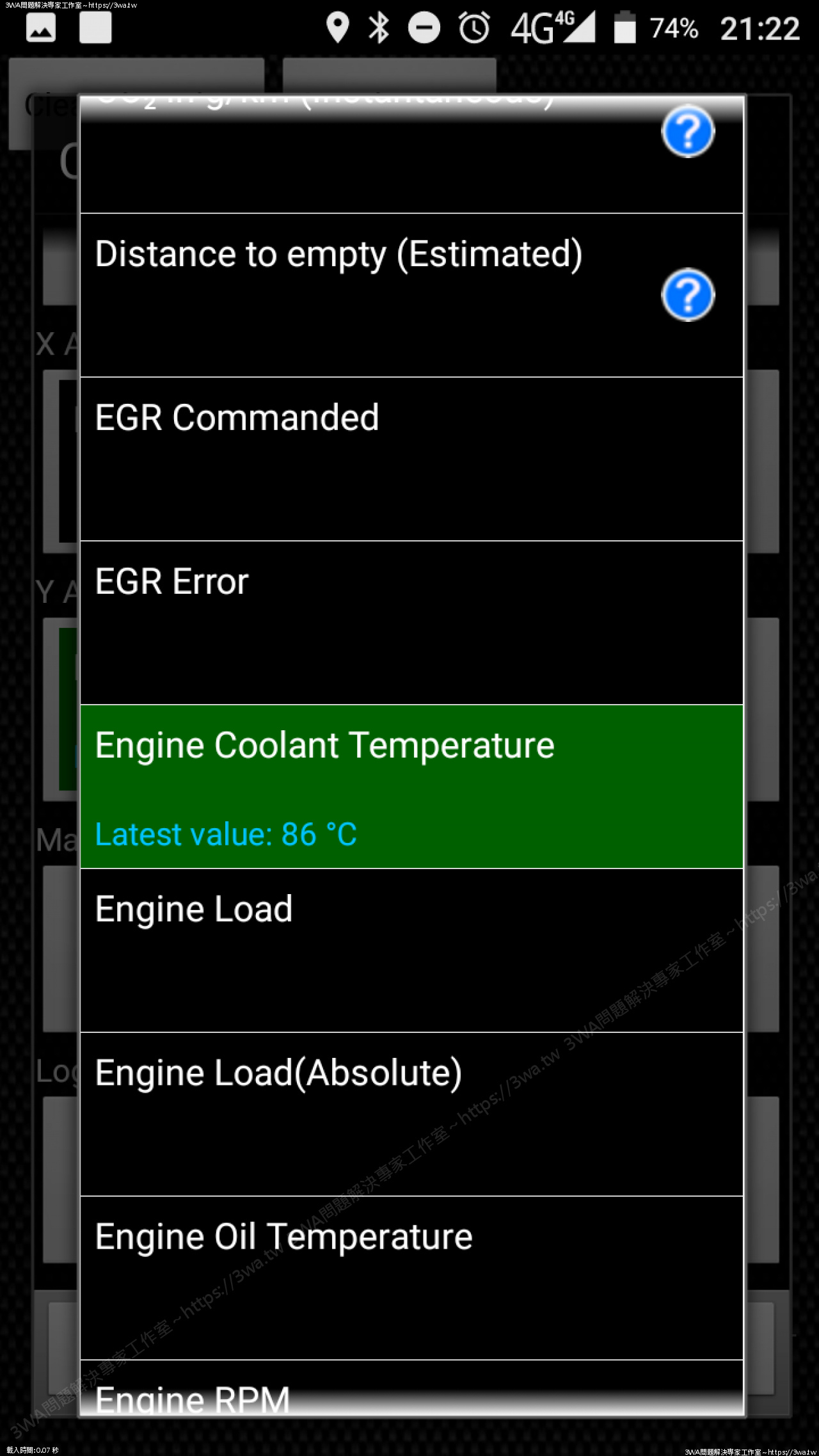

 水溫

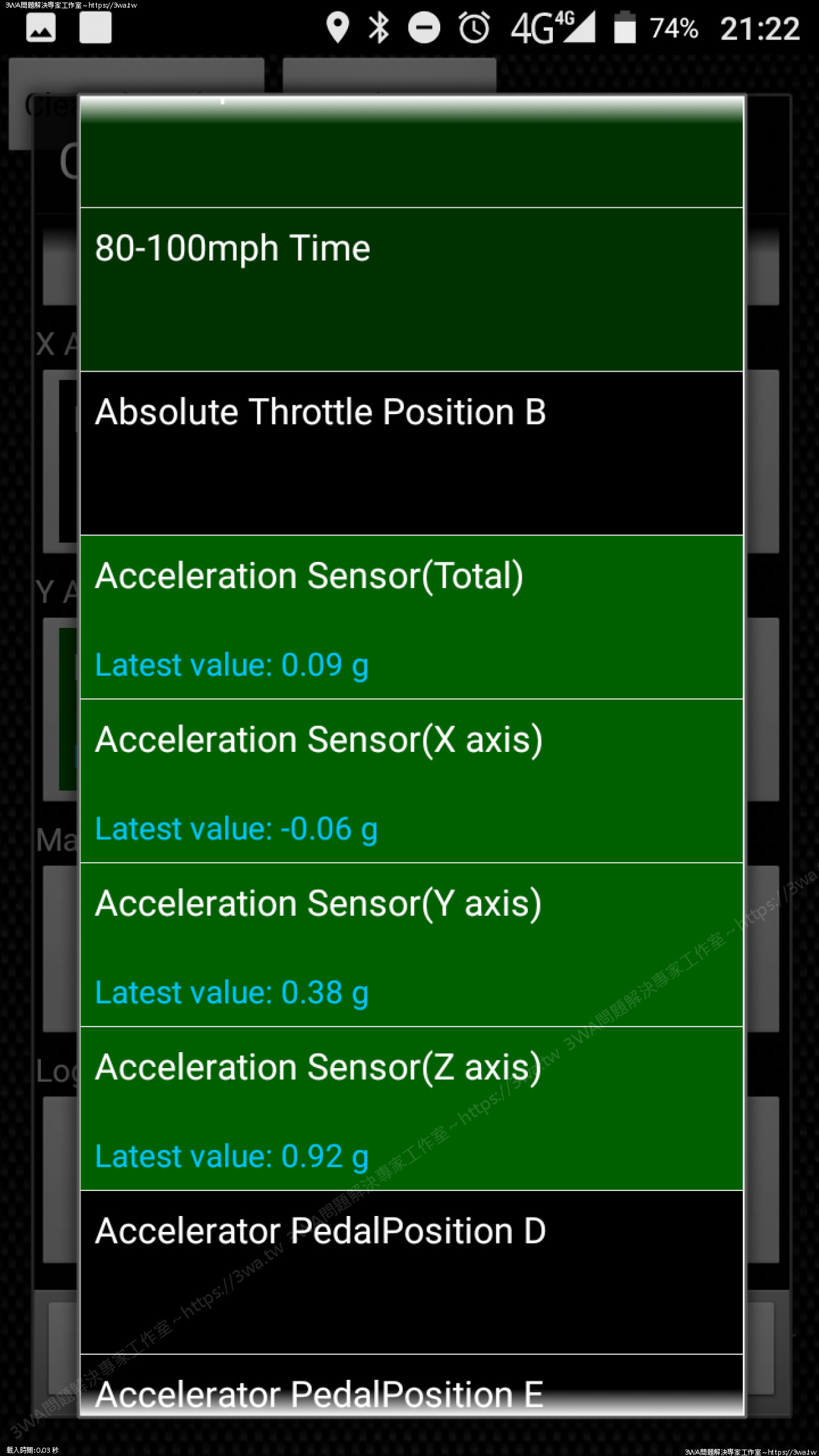

 各種傾角

 大概就這樣吧，其他還有看問題紀錄跟刪除功能

不過我們二台車都沒有錯誤訊息，點了也沒東西

沒轉速訊號，真可惜 :(

 點開 Menu 設定可以下載其他儀表的樣式，切換單位、開關提示訊息

設定自己的車種基本值

詳細額外的資料，可以參考下面這篇，相當的詳細，早知道就先看完再接上車試試

參考資料：https://kknews.cc/car/g5ganqe.html

結論：

喜歡玩車跟瞭解自己車的ＤＩＹ族，快弄一顆玩玩~~

當車有異常時，利用 ODB 來 Debug 是DIY族相當實用的工具，可以看到更多細節的資料，像是負壓、節流閥開度，還有含氧的數值、充電電壓、水溫實際值…

但這玩意兒還是有點...雞肋，有了它，初期應該滿好玩的，接個一、二次之後，大概就會收到抽屜遺忘他，如果要長期接著，再用手機一直去看他的數值嘛...一來騎車應該是會分心，幾次以後就懶的開 App 來看了

ODB的紀錄資料，也可以當作競速紀錄，像是多快跑到 100km、400m 等功能~

但前題是大家都習慣分享這些數值讓其他人當作參考，如什麼樣過低的負壓會導致機車難以發動，或是發現含氧感知器異常車輛不正常噴煙～

我們這二台KTM 390看到的資料都缺少了轉速值，有點可惜...老外的影片看起來也是抓不到

聽車友說要 2018 年以後的390車子，才能正常抓到轉速訊號…有機會再研究看看
