繼之前 8 顆 LED，研究了一下 IC 74595，總算知道怎麼把值傳到下一組

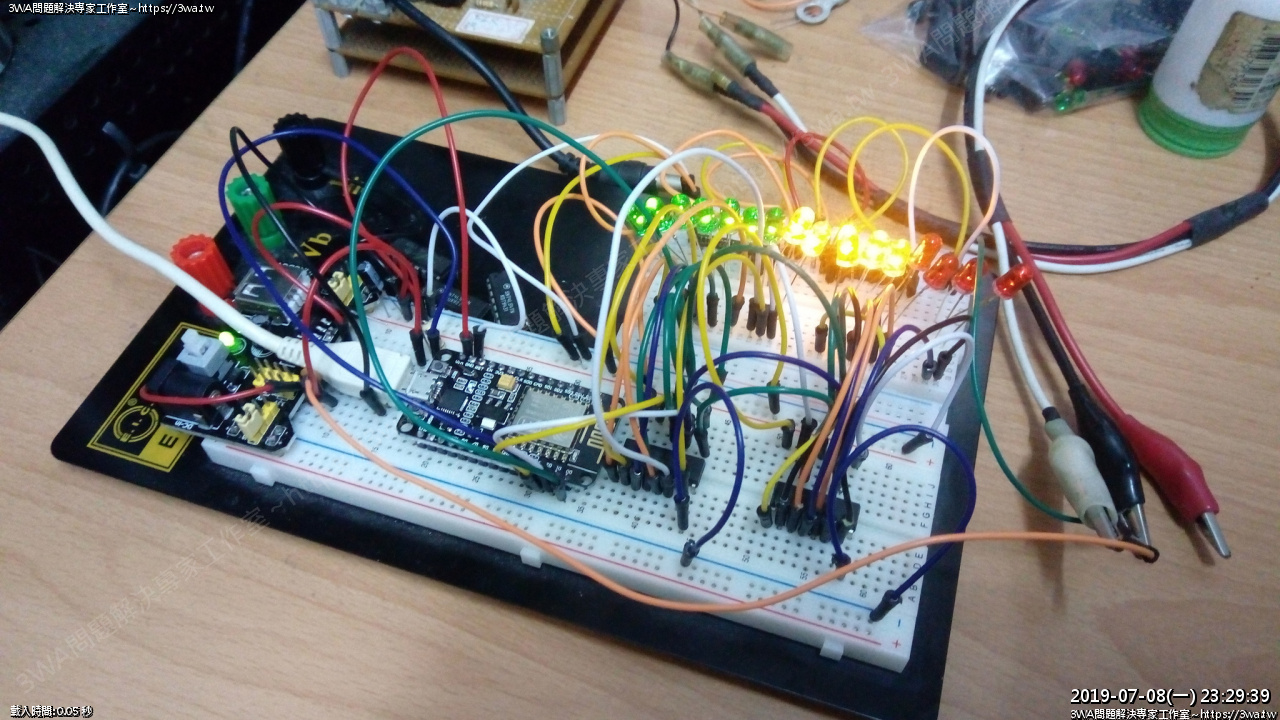

初始化時，測試所有的LED工作正常

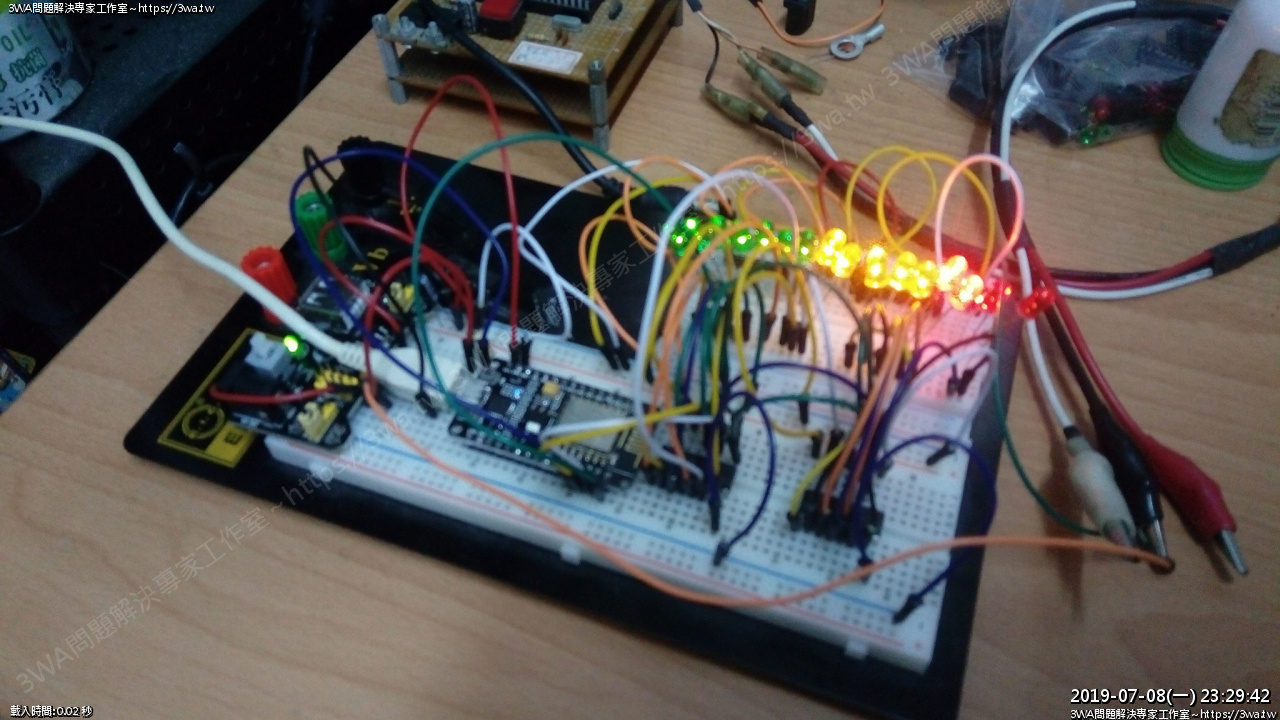

轉速也可依續爬每一階，並在跨 IC 時不會中斷，這部分花了不少時間測試

void show_led()
{
  Serial.println("");
  //將 code 的值，轉成 byte 再送到 74HC595
  LED_A=0;
  LED_B=0;
  for (int i = 0; i < 8; i++) {
    bitWrite(LED_A, i, (code[i]=='1')?LOW:HIGH);
    bitWrite(LED_B, i, (code[i+8]=='1')?LOW:HIGH);
    Serial.print(code[i]);
  }
  Serial.println("");
  Serial.println(LED_A);
  Serial.println(LED_B);
  digitalWrite(D0, LOW);

  // 先送高位元組 (Hight Byte), 給離 Arduino 較遠的那顆 74HC595
  shiftOut(D2, D1, MSBFIRST, LED_B);
  // 再送低位元組 (Low Byte), 給離 Arduino 較近的那顆 74HC595
  shiftOut(D2, D1, MSBFIRST, LED_A);

  // 送完資料後要把 latchPin 拉回成高電位
  digitalWrite(D0, HIGH);
}


 這樣接二顆 74595 ，就可以作到16顆 LED，轉速也可以對應到

0~16000rpm

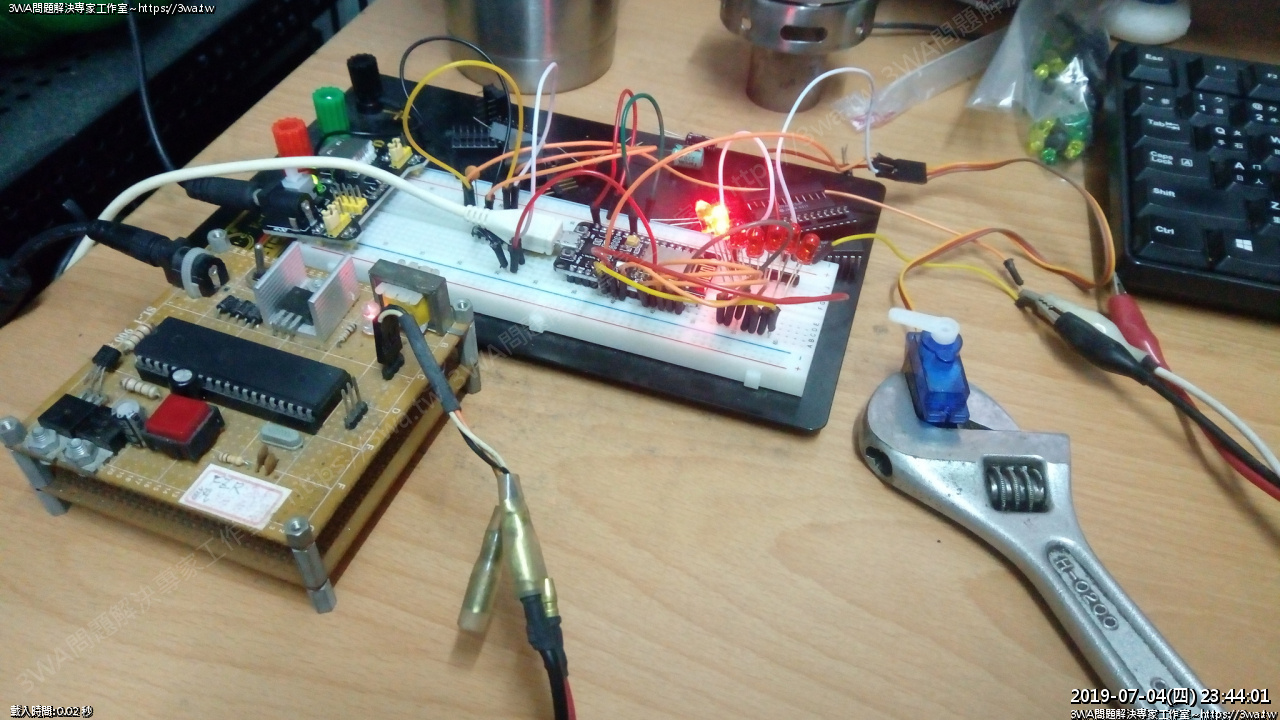

 接上訊號產生器

 接上訊號產生器，看看爬格子

然後餵入轉速訊號產生器

心得：

利用 LED 來作轉速表，線又多又雜，相當考驗設計者的美感跟除錯能力~

我在寫 Arduino 時，為了程式的可讀性，把16顆燈號轉成字串

0000000000000000 (全暗)

1111111111111111 (全亮)

當作input：

１、如果要亮最左邊 1000轉 的燈，就是 1000000000000000

２、如果要亮2000轉，就是左邊二個綠燈亮，就是　1100000000000000

３、如果要亮4000轉，左是左邊亮四個燈，即　1111000000000000

如此一來只要判斷轉速訊號，即可作成對照的字串

第二版原始碼參考：

https://github.com/shadowjohn/NSR150_RC_Computer/blob/master/NSR150_RC_COMPUTER/RPM_METER/RPM_METER_V0.02/RPM_METER_V0.02.ino

參考資料：

自製LED轉速表Part1：https://sunnyriver.3wa.tw/blog/blog.php?id=1779

自製轉速表Part3：https://sunnyriver.3wa.tw/blog/blog.php?id=1788

74595 佑來了的教學（上）https://www.youtube.com/watch?v=KKdNk5lne50

74595 佑來了的教學（下）https://www.youtube.com/watch?v=OiKgWRRWj4c
