KTM 390 是出了名容易過熱的車，如果沒撞風慢慢騎
水溫顯示在儀表上的格數總是讓車主心慌慌
原廠負壓式的風扇吸氣散熱的效率相當有限
裝一個風扇，直接吹水冷排
直壓吹的效果散熱效果會遠高於負壓式
~當然預算多一點可以買SPAL直上的強化風扇~
如果預算跟羽山一樣不多，咱就來裝便宜的電腦礦機風扇吧
作了一下功課，常見較合適的風扇有四款：
| 廠牌 |
風扇名稱 |
長、寬、高(mm) |
最高轉速 |
伏特、安培
瓦數 |
材質 |
風量(cfm) |
重量(g) |
台達
Delta |
FFB1212EH |
120x120x25 |
4,000 |
12V / 1.7A
17.4W |
塑膠 |
150.33 |
198 |
台達
Delta |
QFR1212GHE |
120x120x38 |
6,000 |
12V / 2.7A
21.6W |
塑膠 |
210.88 |
330 |
台達
Delta |
PFC1212DE |
120x120x38 |
5,500 |
12V / 4.8A
48W |
塑膠 |
252.85 |
410 |
三洋
Sanyo |
San Ace 120
9SG1212P1G01 |
120x120x38 |
6,000 |
12V / 4A
沒寫
|
鋁合金 |
260.41 |
400 |
備註：騎 SM250 的朋友都很愛改 San Ace 120~~
鋁合金框，相當耐用

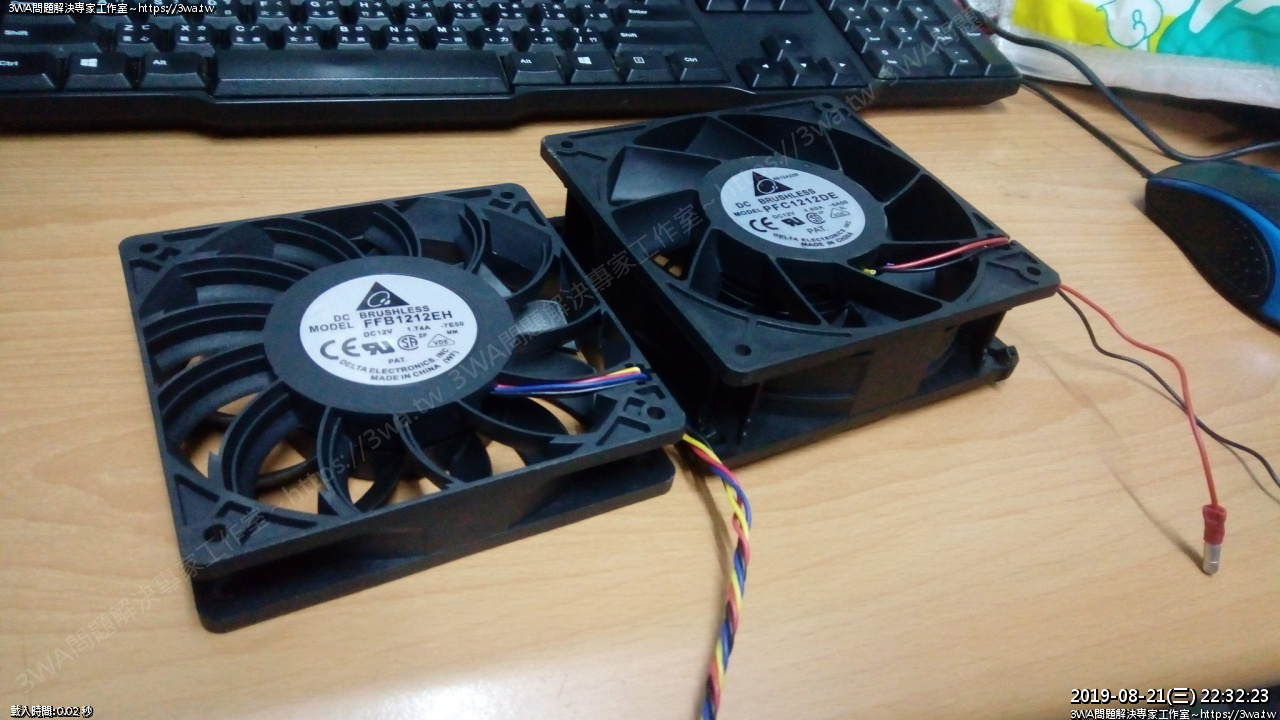

這幾顆風扇的寬、高都是 12cm，但厚度 25mm 跟 38mm 卻有明顯的差異
經實驗證實 38mm 裝在 Duke 390 ，勉強還可以，急煞時土除不會撞到風扇
但 38mm 裝在 RC390 就太近了，煞車時應該會很用力親到...

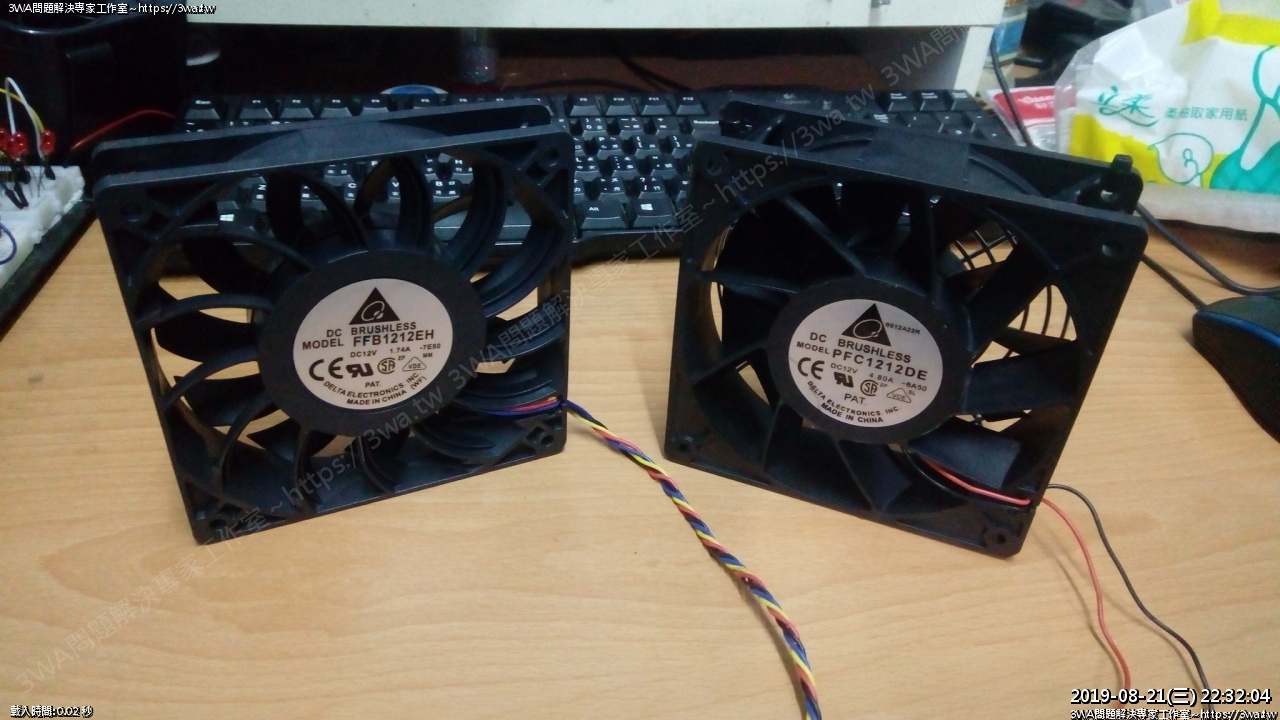

所以這次我改用 25mm 的 FFB1212EH

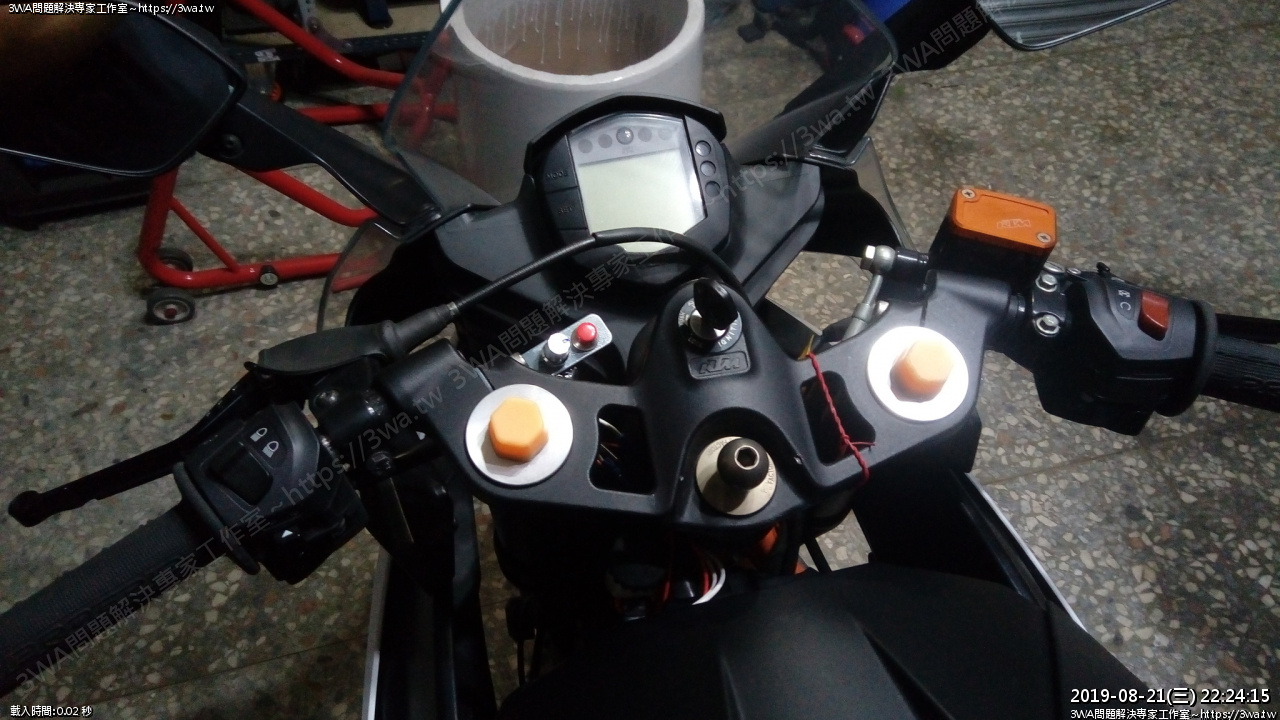

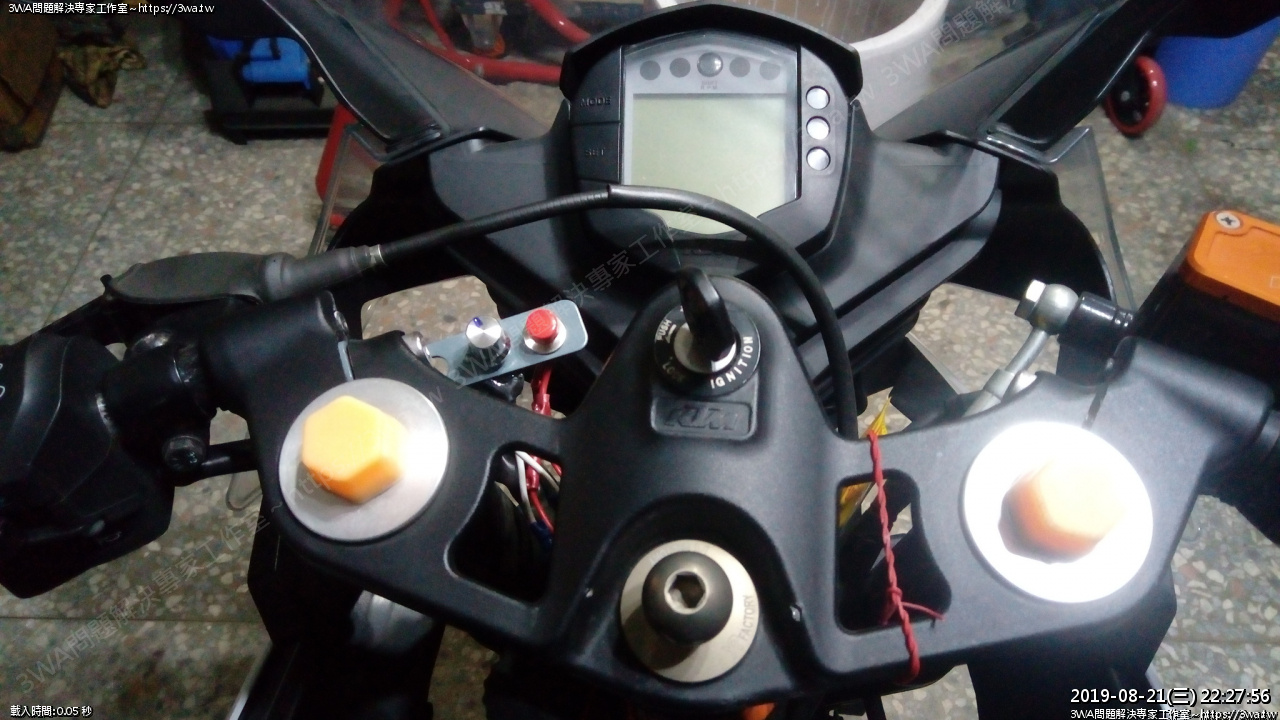

RC 390 沒啥好地方可以裝額外的開關，作一支 Ｌ鐵夾在上三角台螺絲孔
三角台跟前叉有確實鎖緊，所以是安全的
三角台螺絲鎖緊後，不會壓到Ｌ鐵，仍有自由間隙
Ｌ鐵固定不發出噪音，只需要拿條束帶跟前叉互綁即可
【開關】跟【調速鈕】就可以安裝在Ｌ鐵上
買風扇時，要記得外面的金屬網罩也要順便買一組
千萬別買塑膠型的網罩，風切聲會太大，很吵，進風效率也會減少
~金屬網罩洞這麼大，都有風切聲了，何況是塑膠型洞更小的~

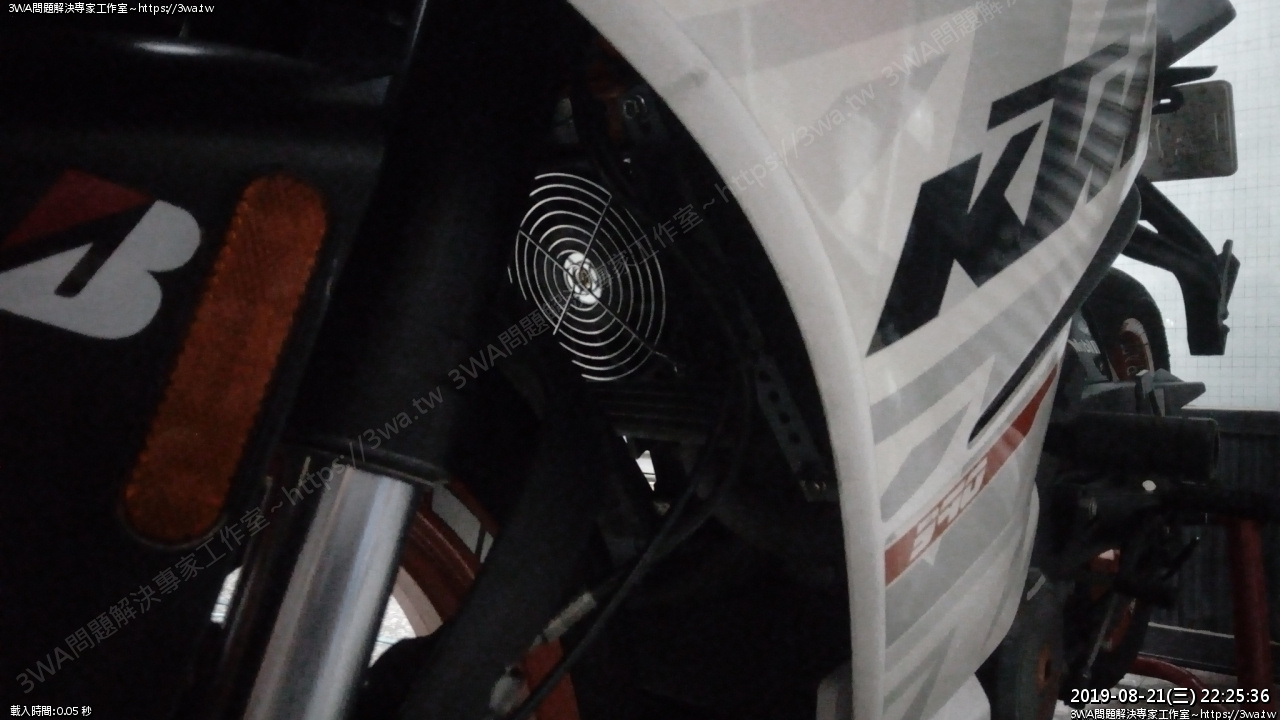

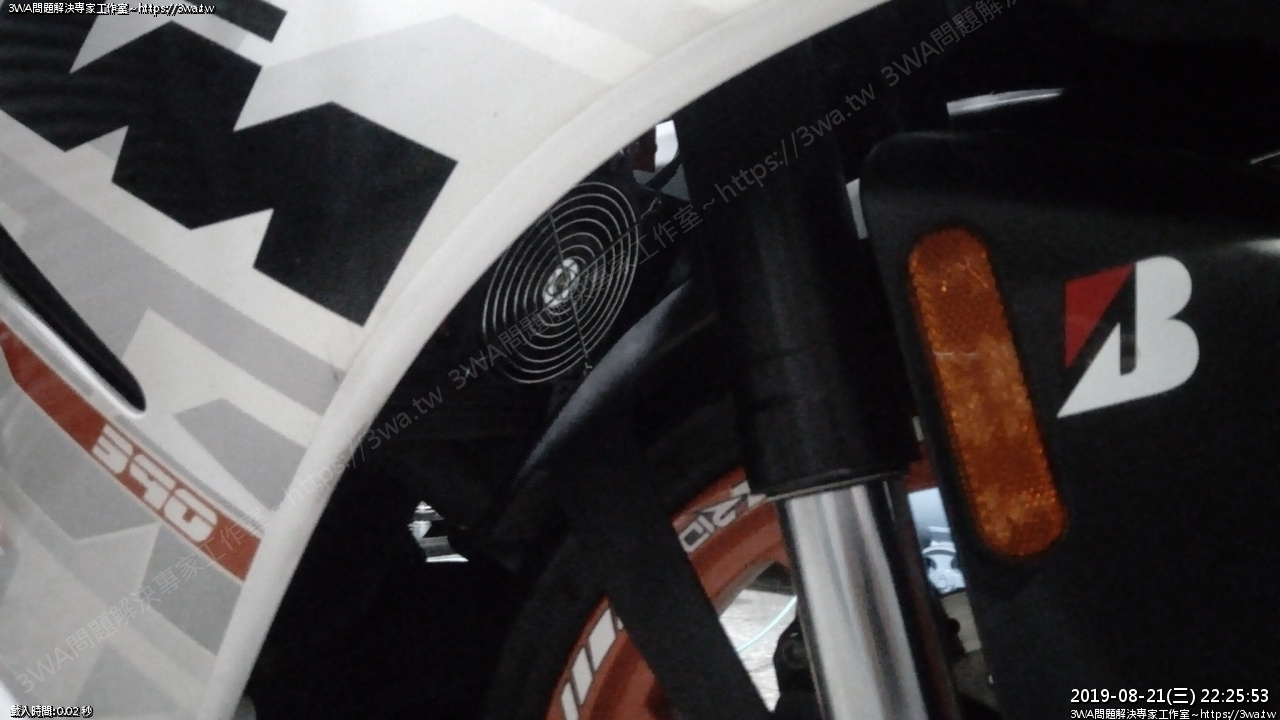

取下集風罩，裝上風扇，用二支長的洞鐵剛好鎖在水冷排的上端、下端的螺絲
(要墊一個螺帽留一些縫)
有了支架，風扇就可以穩穩的固定
施工中

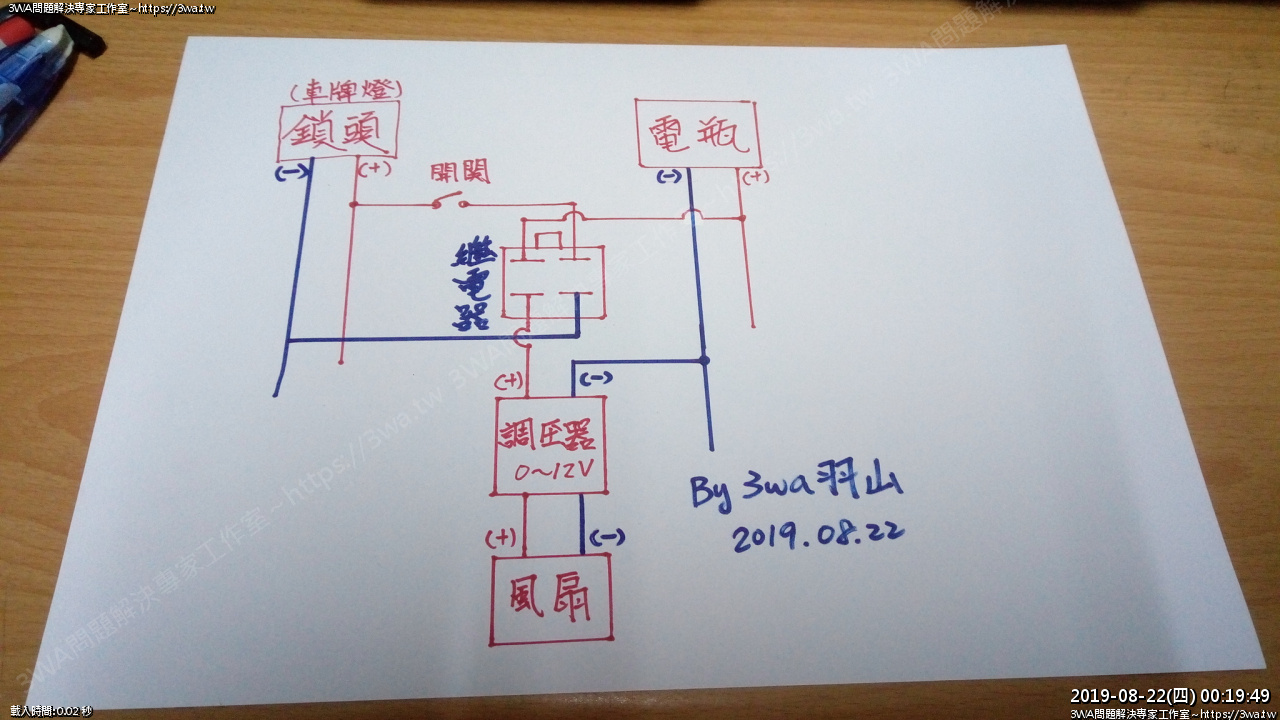

電路圖配置，KTM 車牌燈應該是滿適合當作電門電，不然車頭那邊的線有點雜亂...
保險絲座或左下方那堆繼電器也是可以，評估了一下還是決定用車牌燈的12V
這樣比較單純

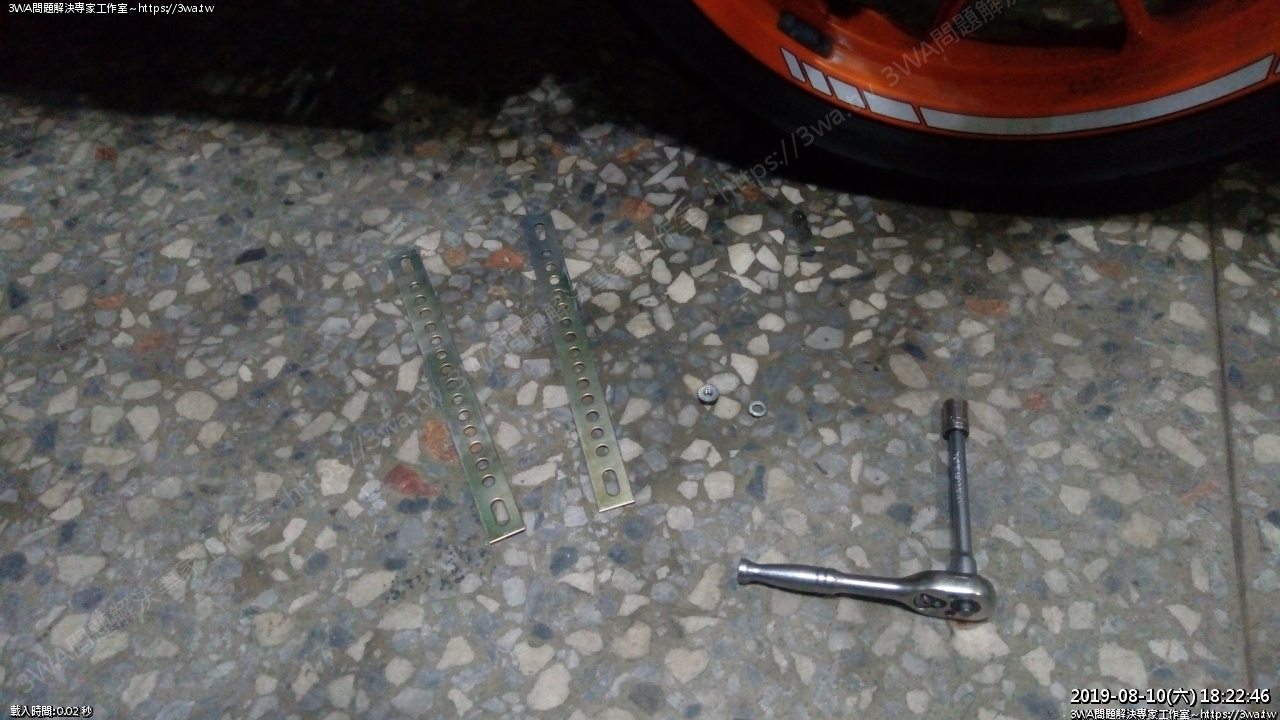

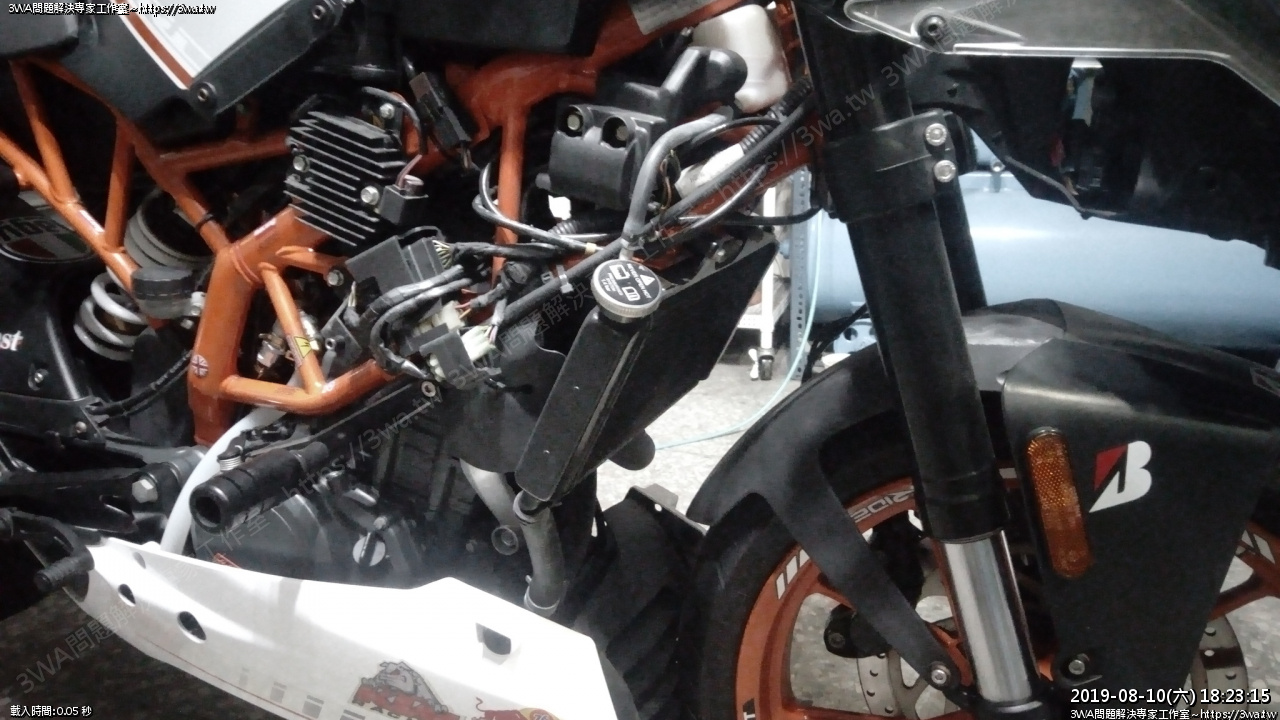

水箱上、下鎖點，使用長的洞鐵作風扇架

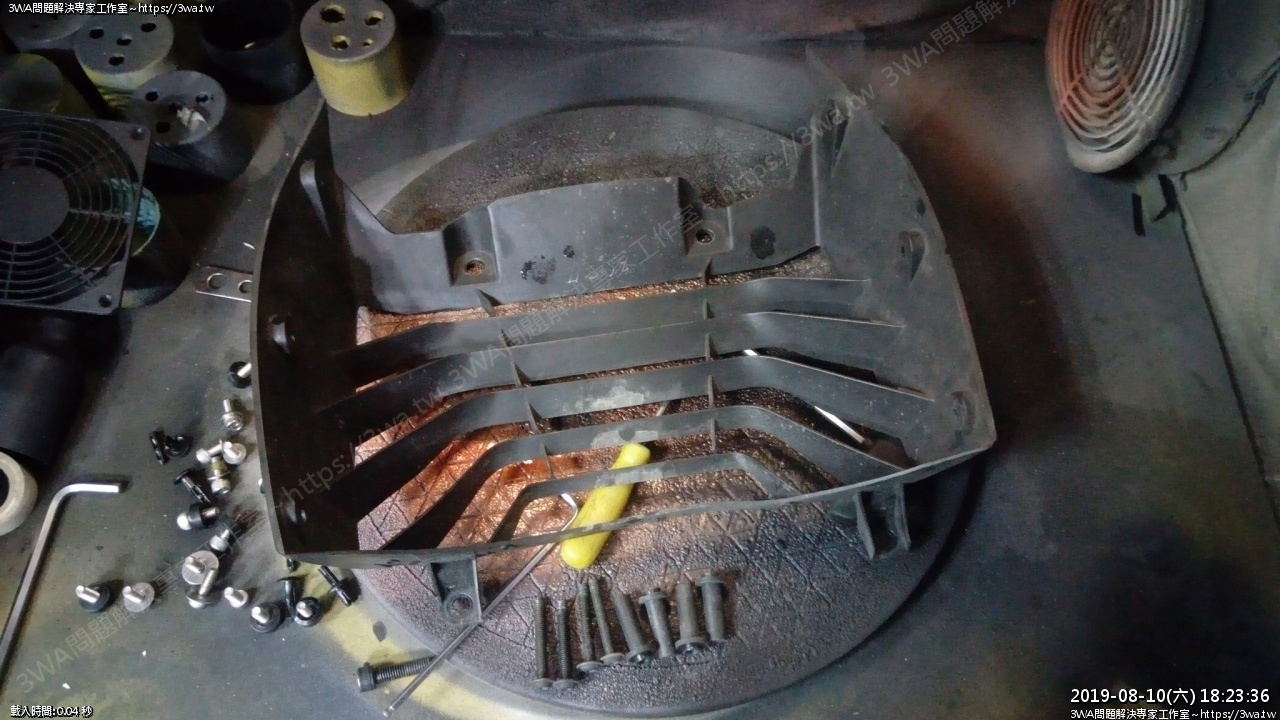

集風罩，拆下後
整流罩二邊會各少三個擴張螺絲的鎖點，整流罩內側再用束帶固定
洞洞鐵長度剛好，洞洞鐵噴上漆防鏽，在洞洞鐵的上、下各墊一個螺帽，鎖在原本冷排固定的位置
墊上螺帽後，洞洞鐵跟冷排之間會有約3mm的間隙，這樣就不會擠壓到歧片
線跟控制盒、繼電器收在電池盒前端的空間，蓋上蓋子全都在藏裡面
電門打開後，風扇開關的開關才會過電門線導通繼電器，繼電器導通後風扇的供電再由電瓶
透過調速器來限制電壓，風扇即可調速！

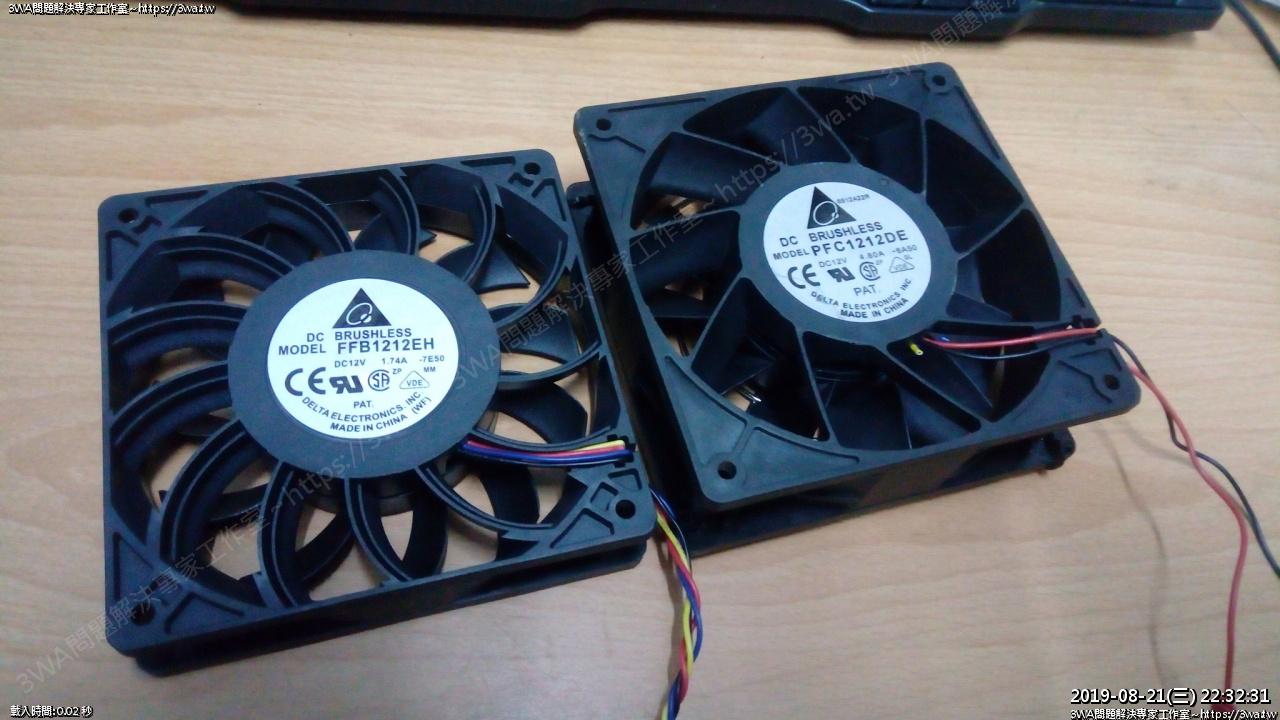

FFB1212EH 這顆 1.7A 風切聲明顯就比之前常用的 PFC1212DE 暴力扇小~
風力也差了近 100cfm，在找到更合適的 25mm 厚的風扇前，先試看看這個壽命跟效果好不好
本次花費項目如下：
| 項次 |
名稱 |
數量 |
費用 |
用途 |
| 1 |
Delta FFB1212EH 12V 1.7A |
1 |
160 |
風扇+金屬檔網 |
| 2 |
洞洞鐵 |
2 |
50 |
支架，一支25 |
| 3 |
降壓模板 XL4016E1 |
1 |
115 |
可調電壓 |
| 4 |
20KΩ 可變電阻 |
1 |
20 |
調整電壓、風速用 |
| 5 |
(小)圓型有段開關 |
1 |
25 |
風扇開關 |
| 6 |
12V繼電器 |
1 |
65 |
|
| 7 |
Ｌ型角鐵 |
1 |
20 |
|
| 8 |
收納盒 |
1 |
65 |
藏繼電器、附壓模板 |
| 9 |
紅、白、黑絞線 AWG24 |
1 |
50 |
|
| 10 |
端子接頭、公母插頭 |
16 |
32 |
|
| 11 |
白鐵螺帽、螺絲、束帶 |
N |
30 |
|
|
|
總計 |
632 |
|
參考資料：
Duke 390 安裝可調風扇：
https://sunnyriver.3wa.tw/blog/blog.php?uid=shadow&id=1774
風扇安裝方式及固定：
https://sunnyriver.3wa.tw/blog/blog.php?id=1849
艾邁修繼電器接法教學：
https://www.youtube.com/watch?v=9pLdsAqqLPA
Delta Spec：
https://www.mouser.tw/ProductDetail/Delta-Electronics/QFR1212GHE?qs=Tx9Tc1LIQ%252BFXn5EqrOlPqw==
Sanyo Spec：
https://www.mouser.tw/ProductDetail/Sanyo-Denki/9SG1212P1G01?qs=%2Fha2pyFadui0gnNFHH9VVYgYhnxyx2goU12%2FrqziNEY%3D
