前言都一樣,這篇是作右邊這條

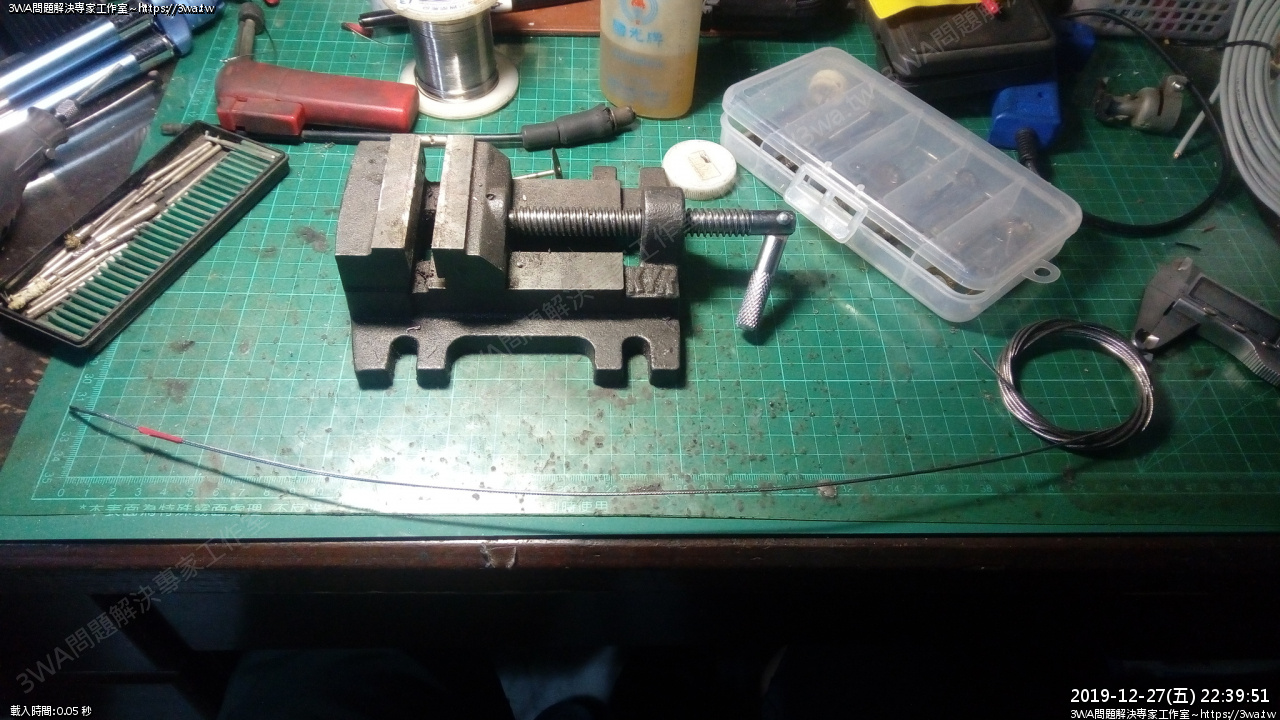

首先需要的材料:
1、不鏽鋼煞車線,要確認線徑是 1.4mm (煞車線淑女車登山車童車) ( 一條 20元 )
2、5MM 沖壓銅頭,實際上是拿來套 5mm 的煞車線管,但外徑剛好「5.8mm」(這是腳踏車上常見的) (二顆 5元)
3、4.8mm 銅管,電子材料行買的到,線材對壓的 ( 一顆 1元 )
4、小切斷片、鑽孔、小蜜蜂
5、萬力夾
6、焊錫、焊油
7、噴火型打火機
8、勇氣
以上如果有缺,還是花錢買現成的比較快~

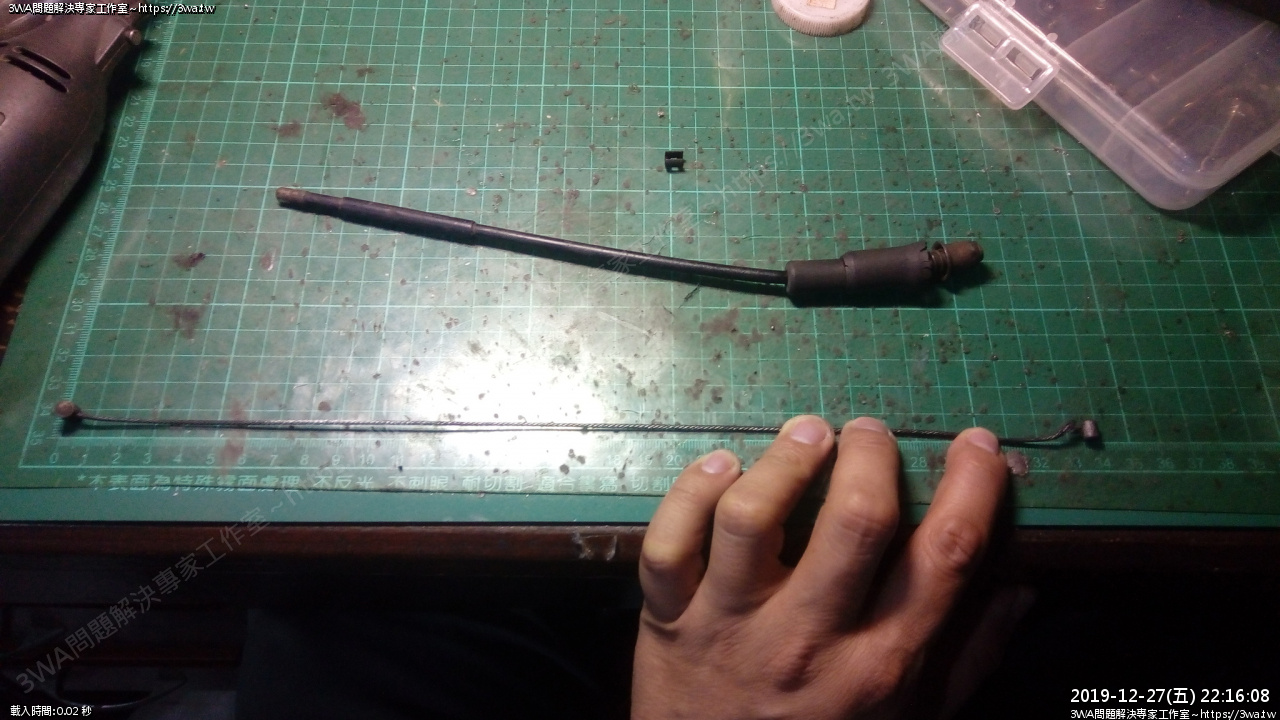

接下來作右邊這條

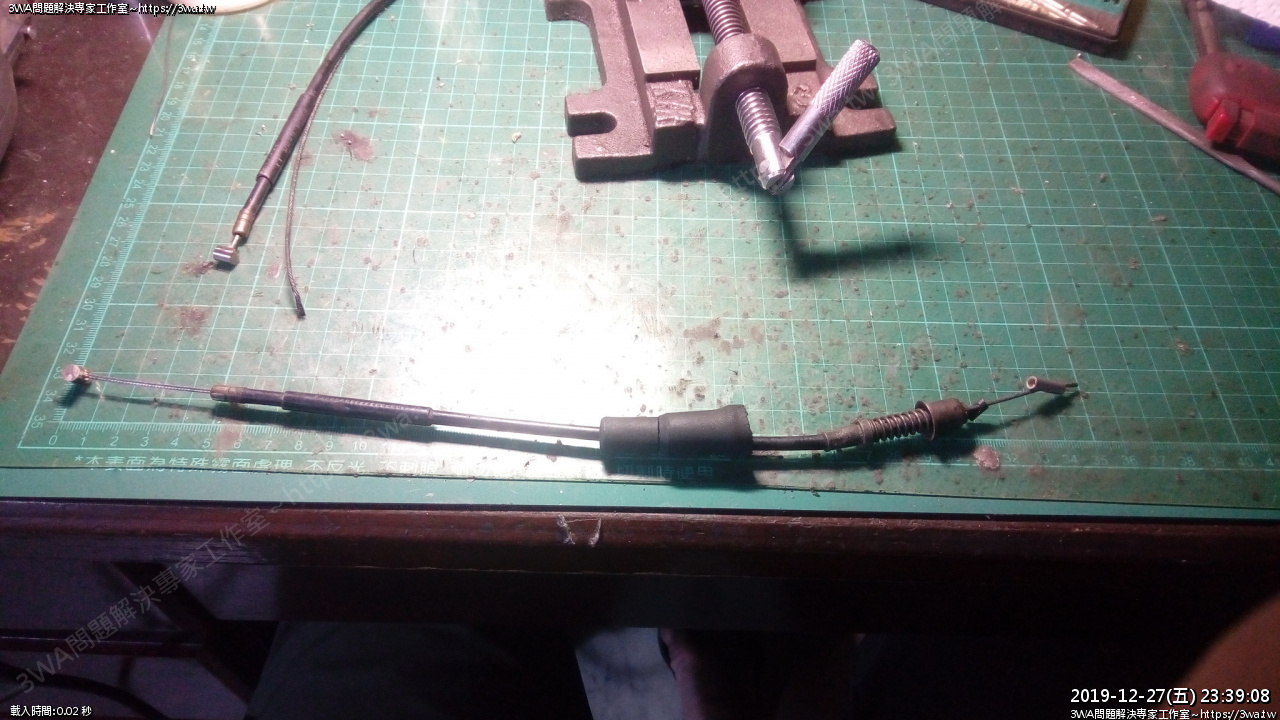

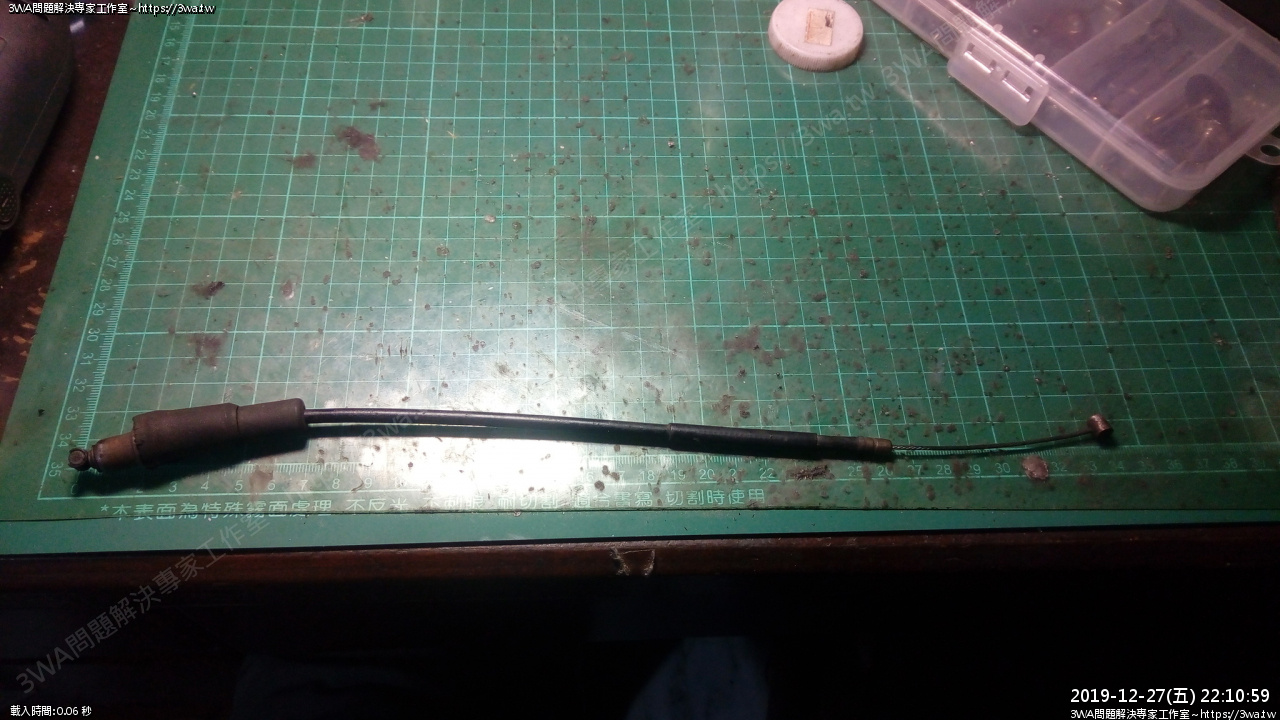

右邊這條比較長,約 33.8cm

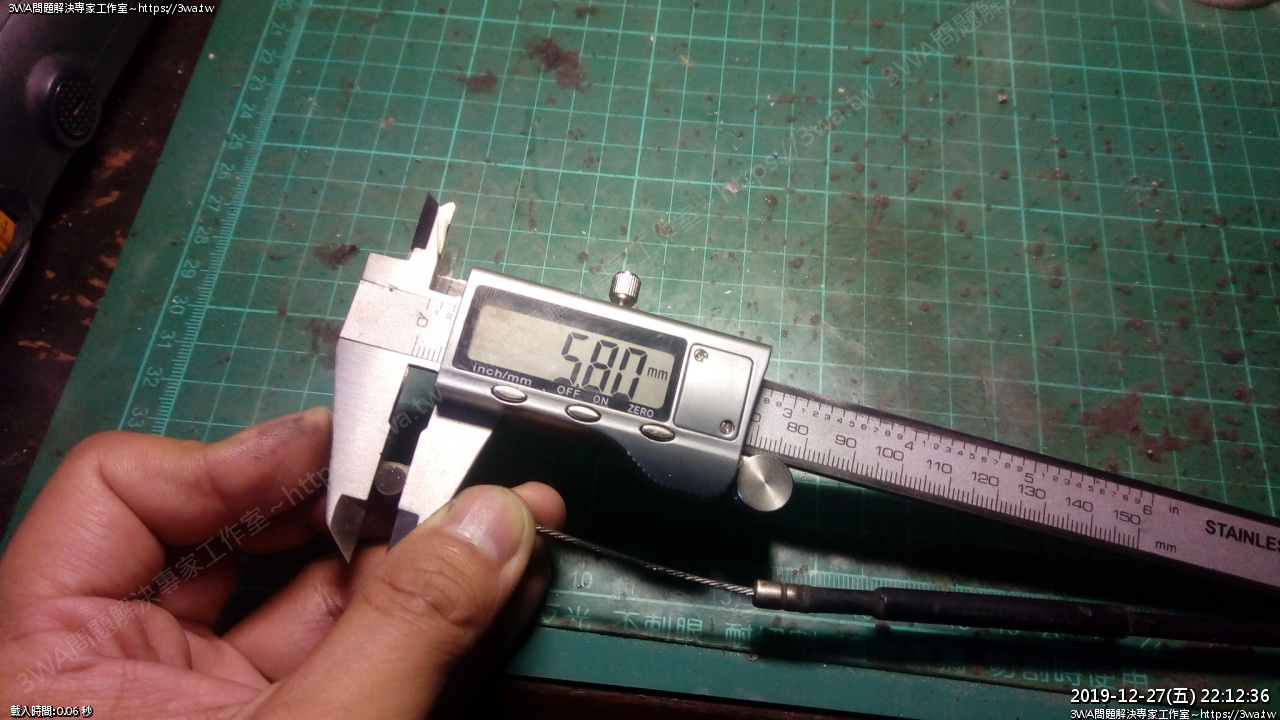

頭的規格應該都一樣 大頭 5.8mm

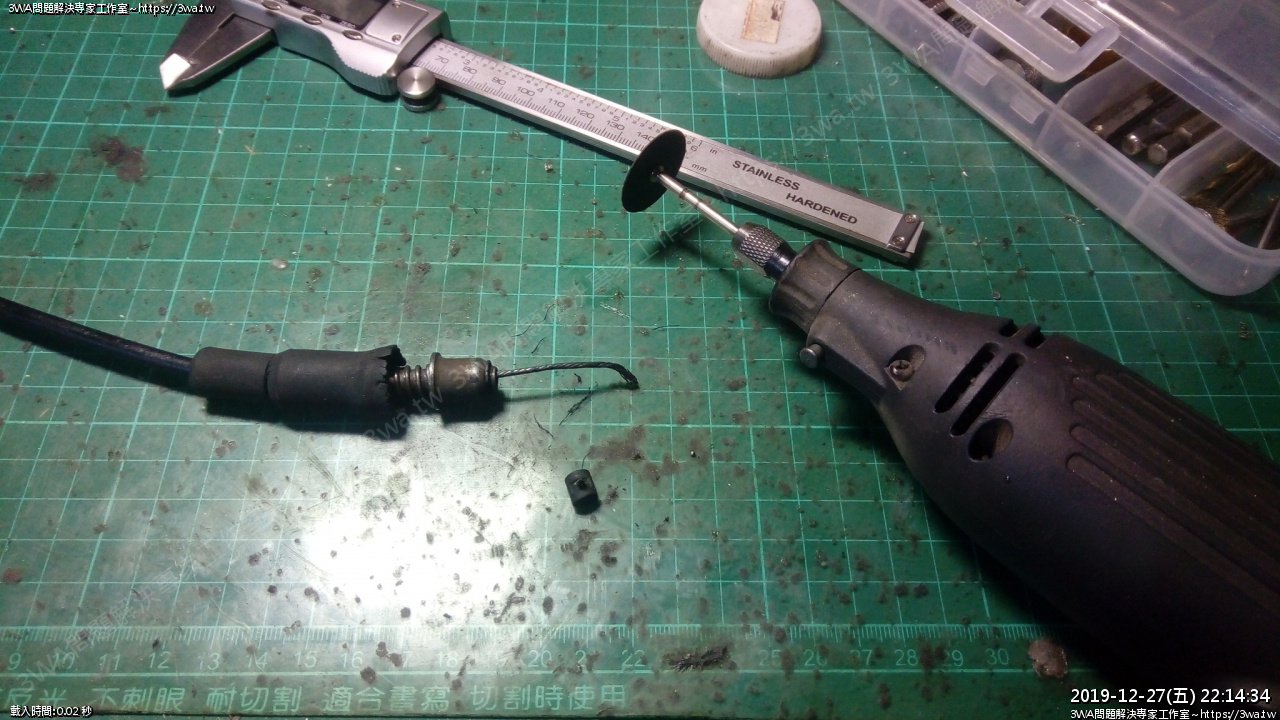

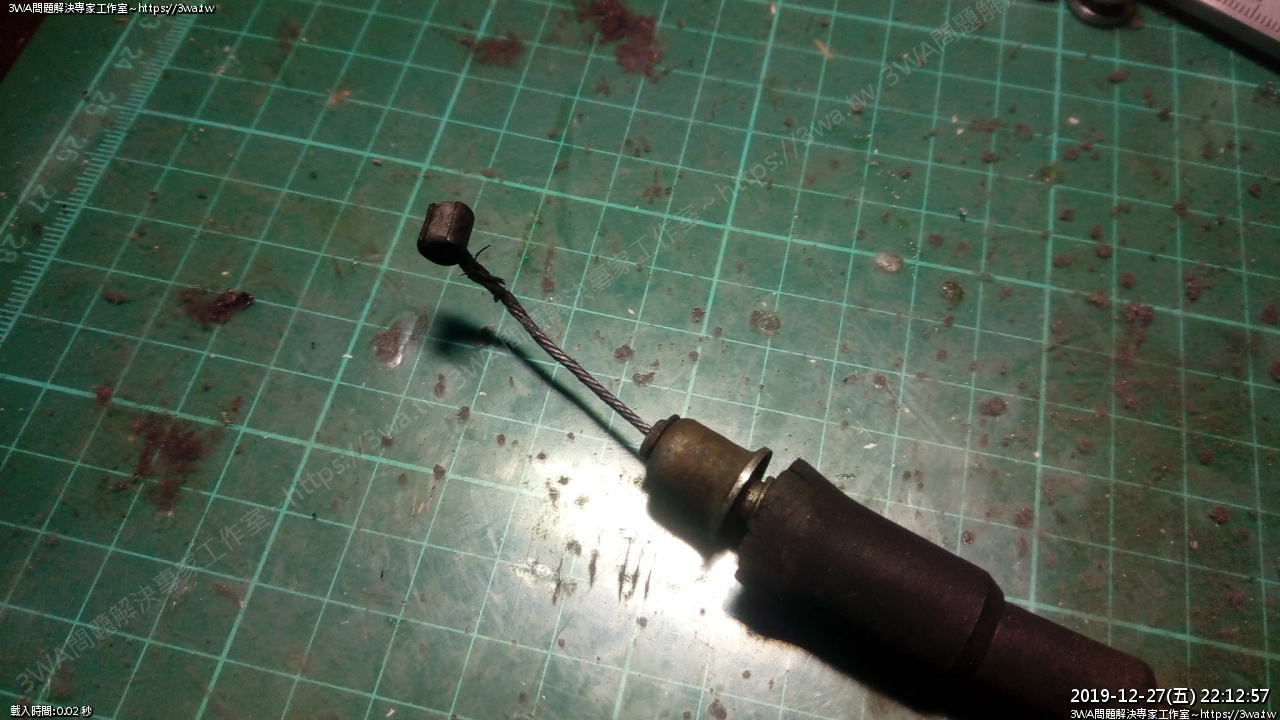

小頭這邊破皮了
切掉

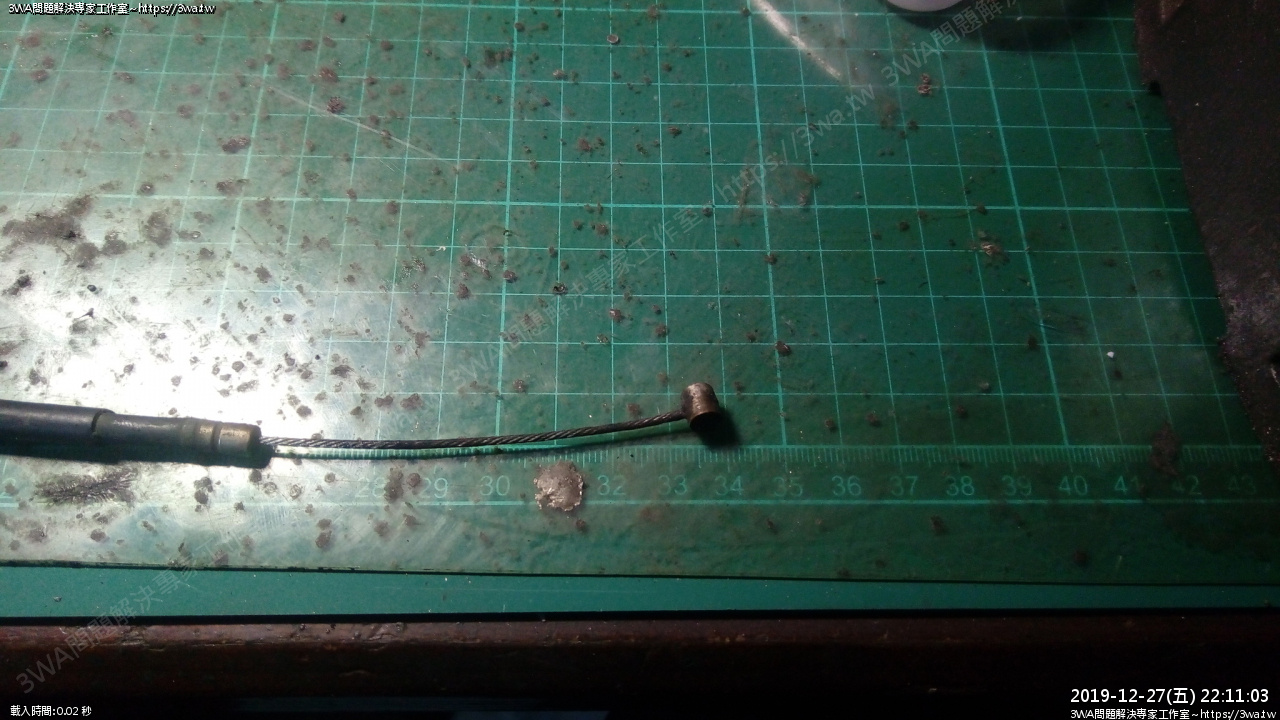

再量一次長度,確認是33.5~33.8cm左右
33.5~33.8cm左右

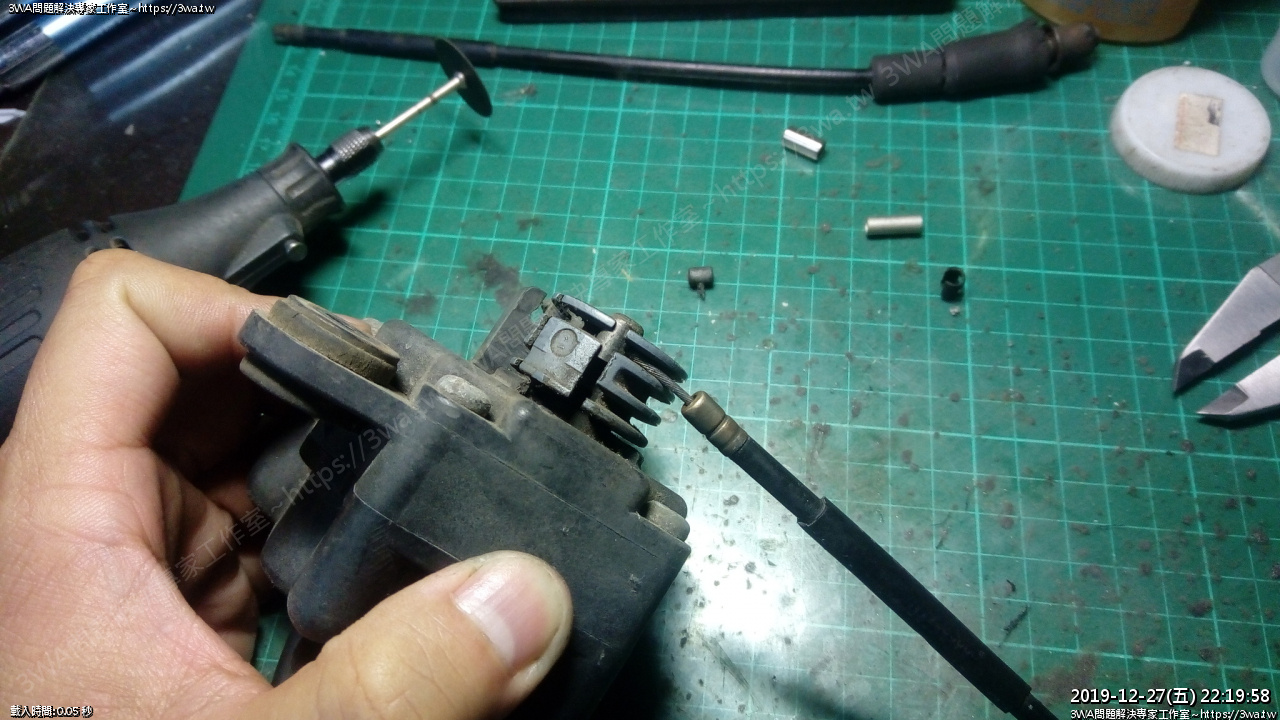

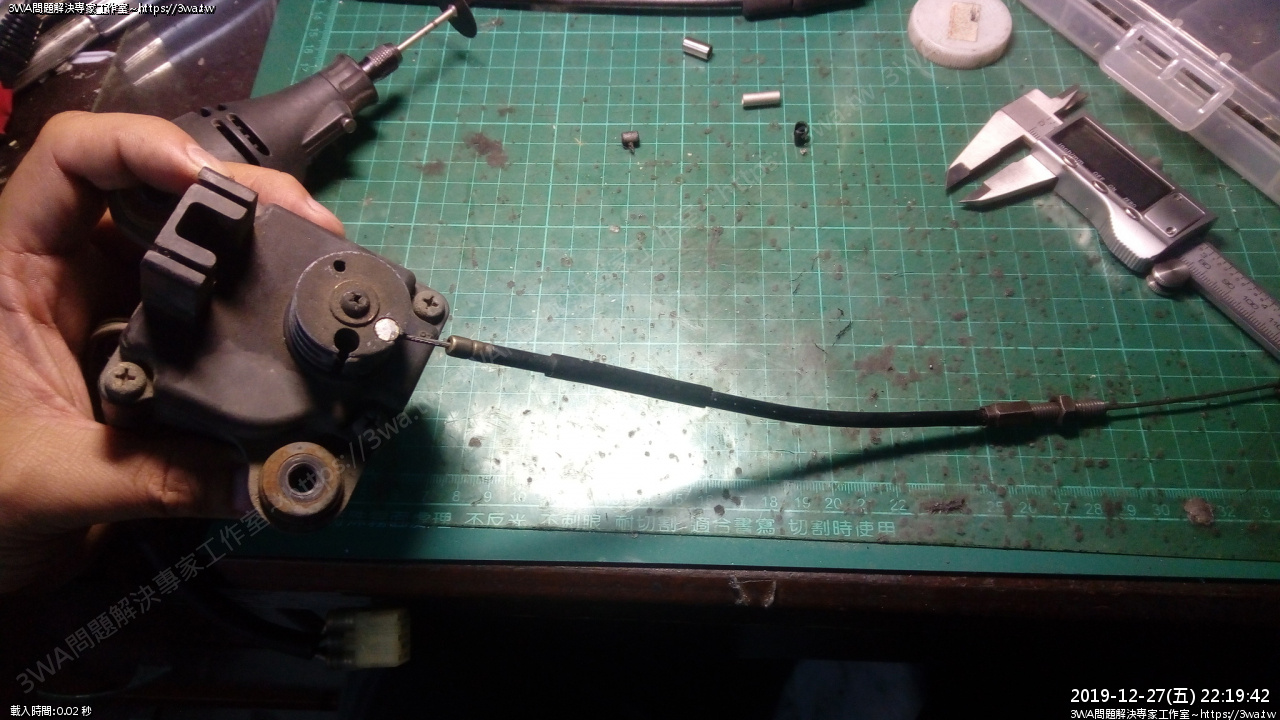

順便確認一下昨天那條裝在RC伺服馬達的密合度
密合度相當的好
高度也很好
接著開始製作接頭

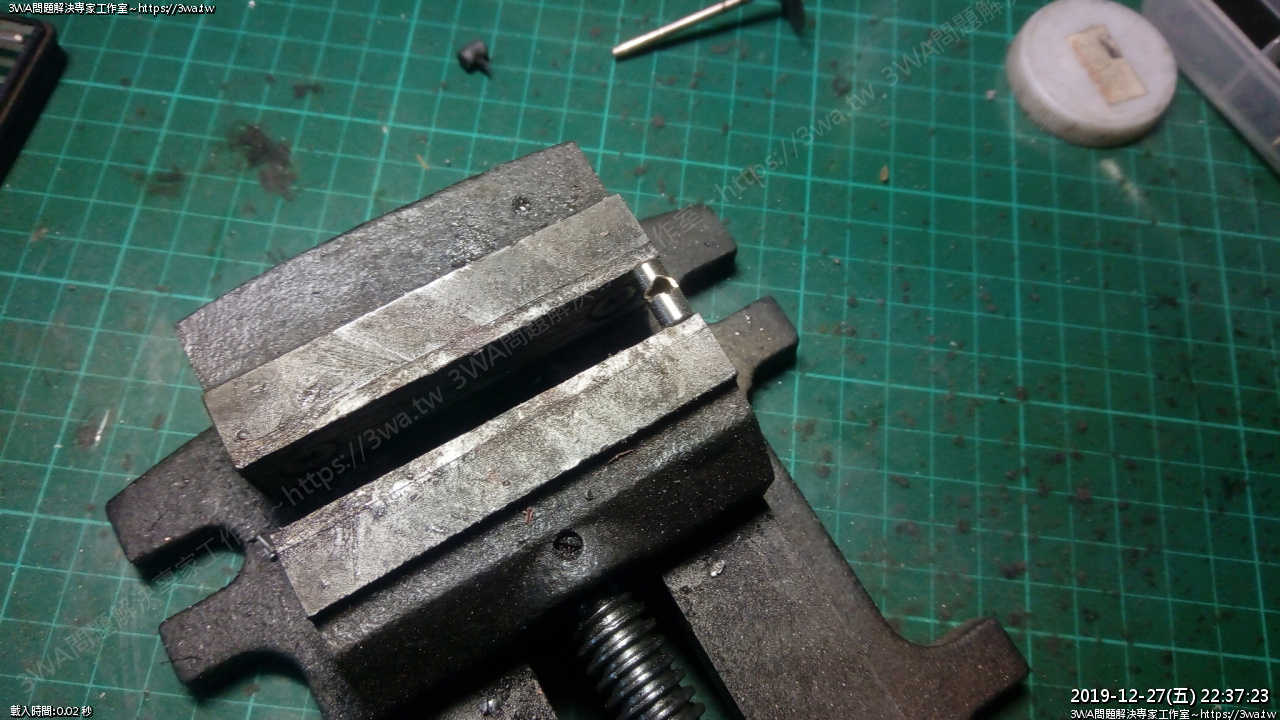

切溝,挖大

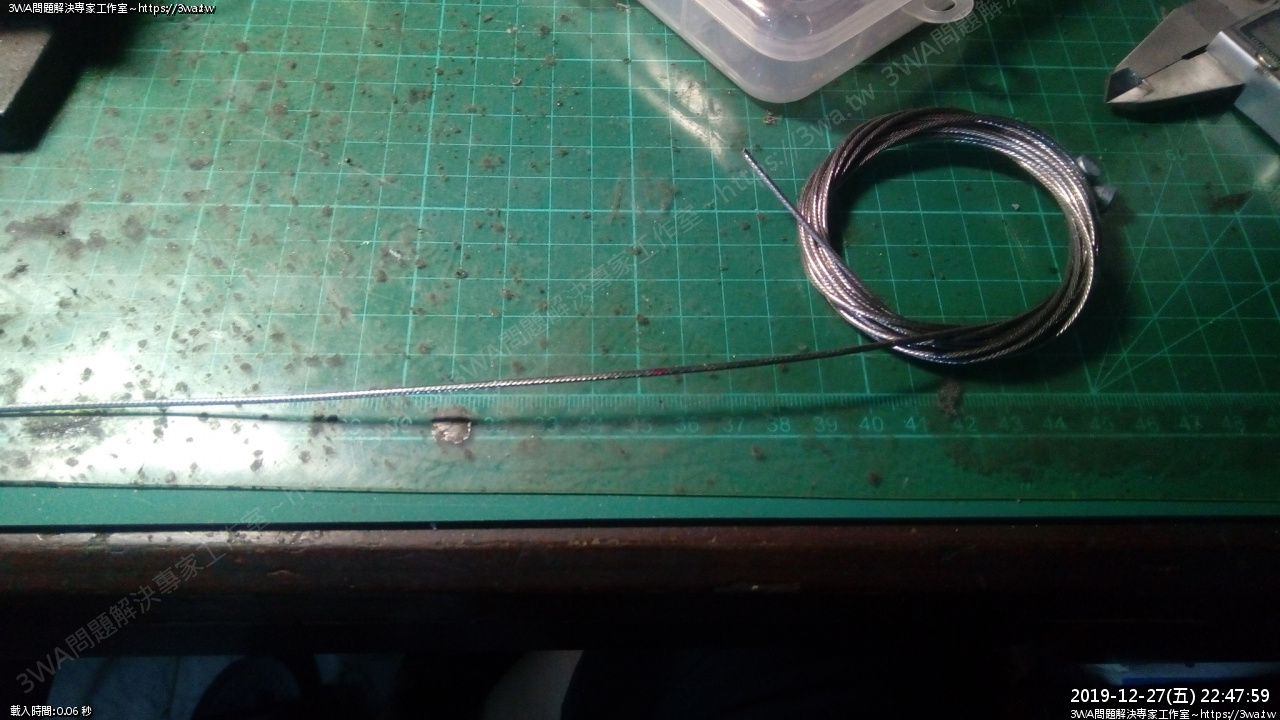

拿出1.4mm煞車線

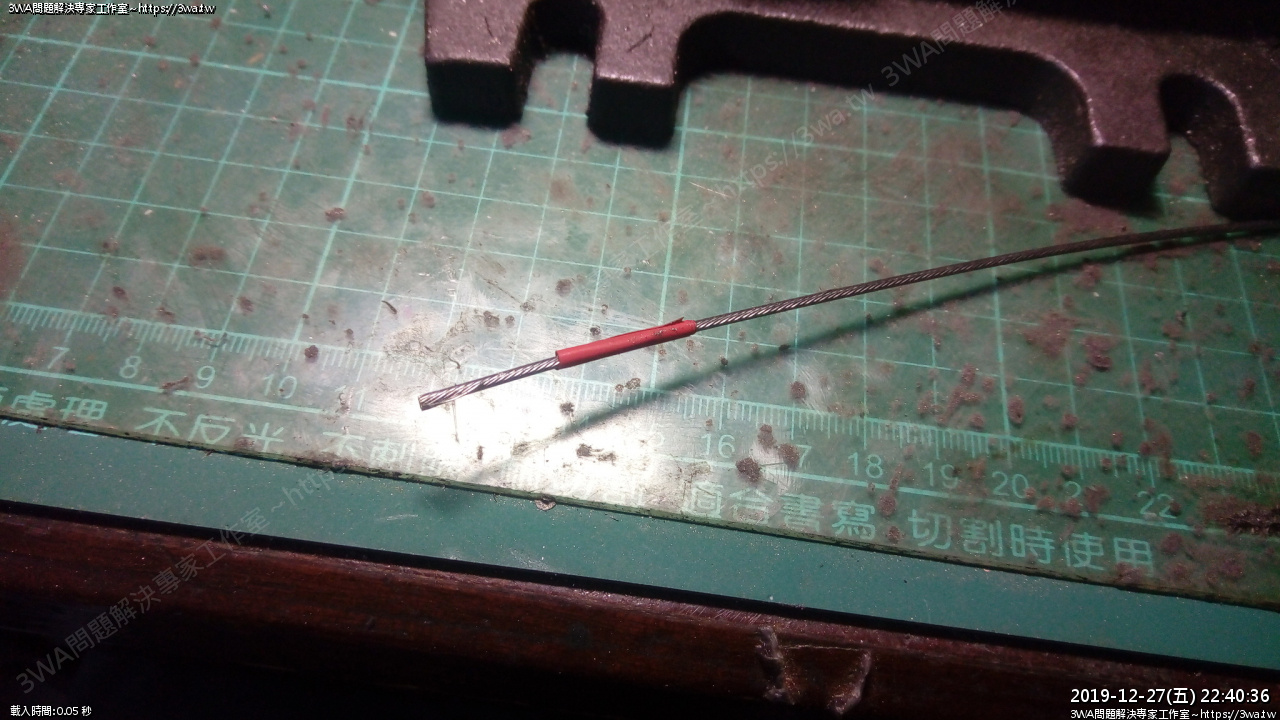

包皮,把尾段較差的地方切掉

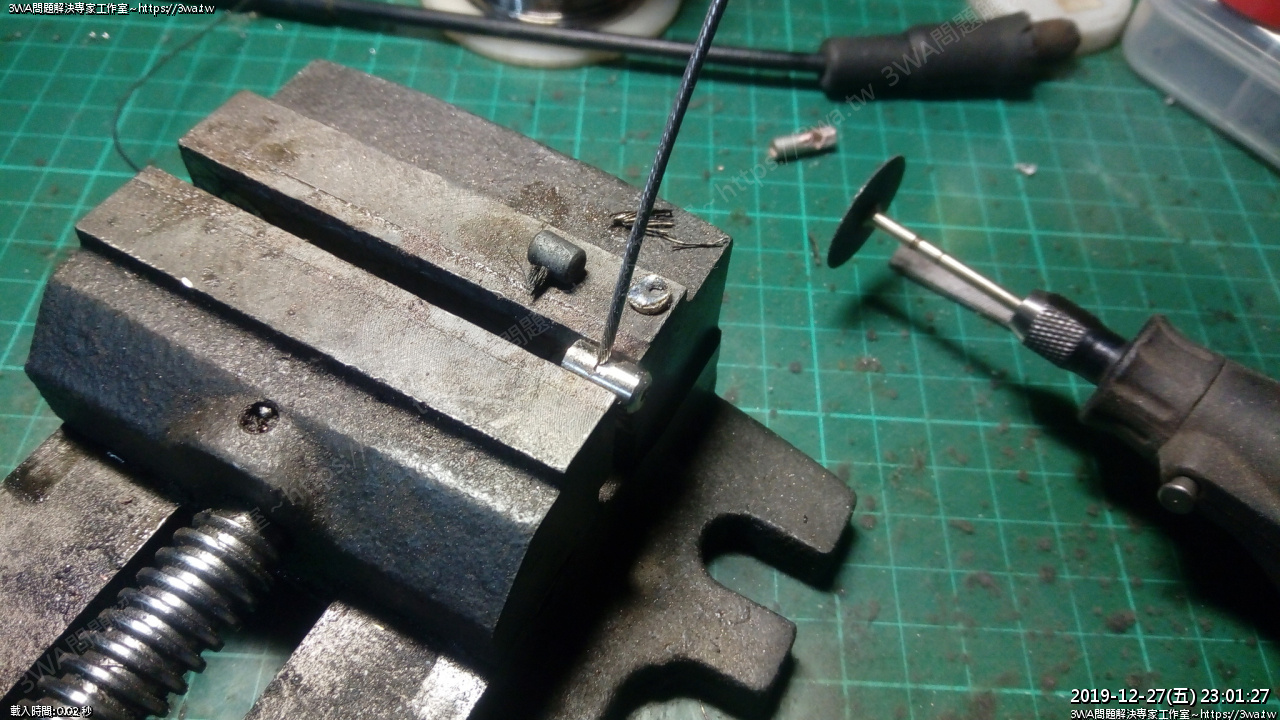

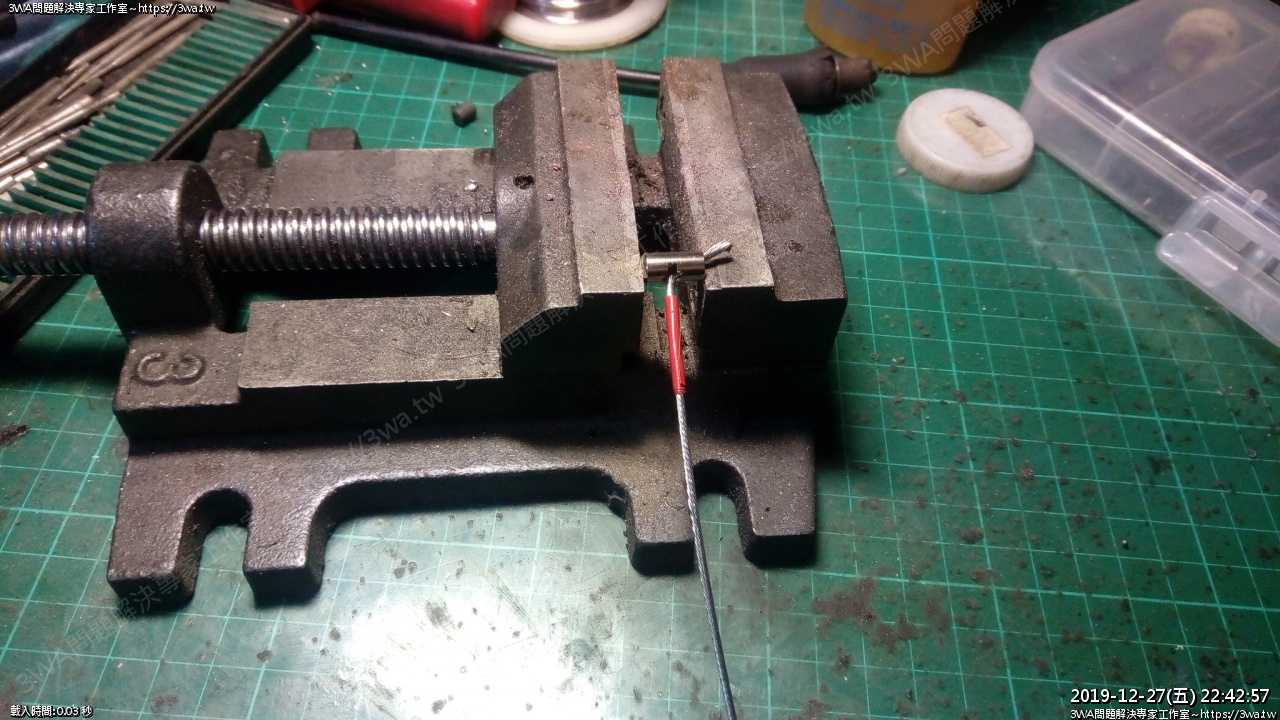

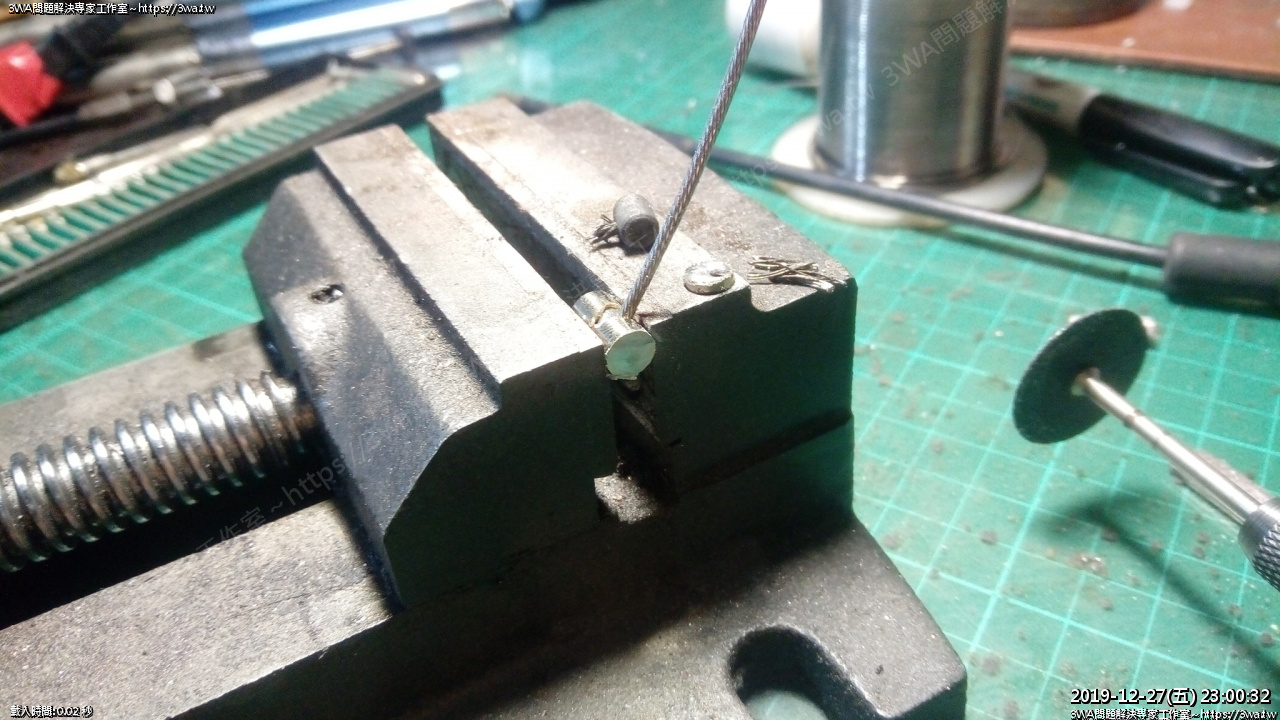

插進去,扳成90度

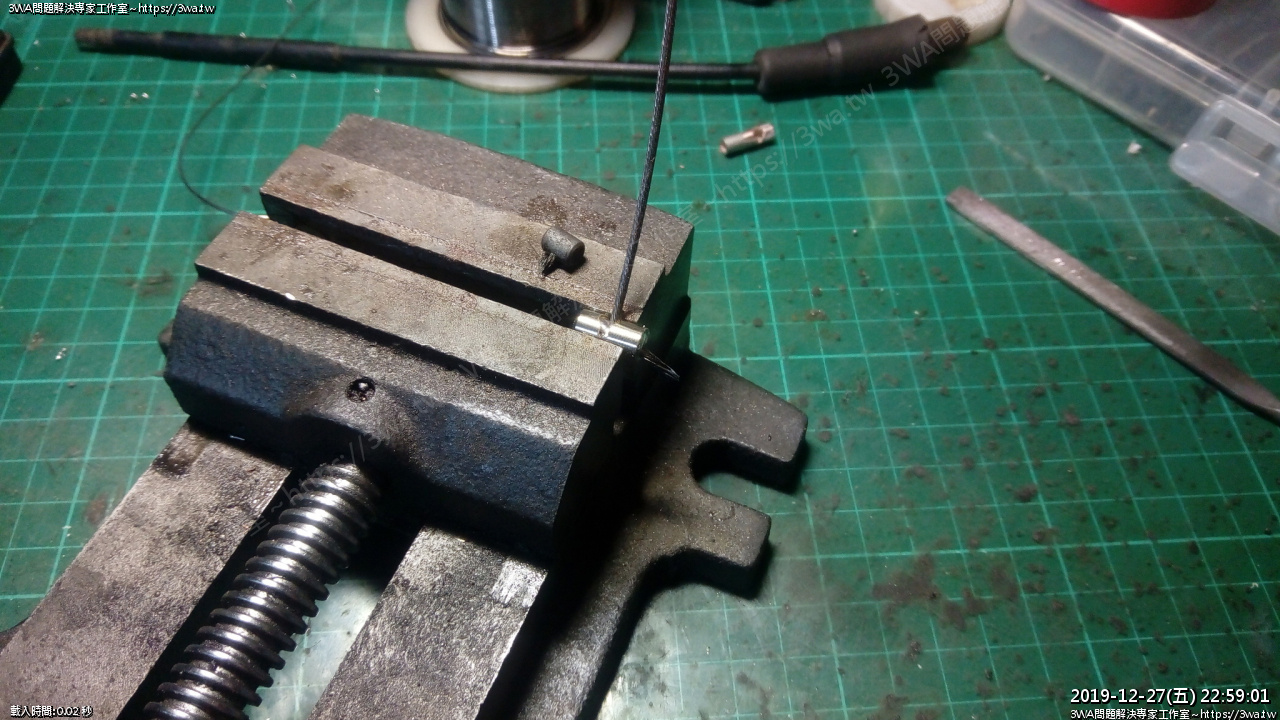

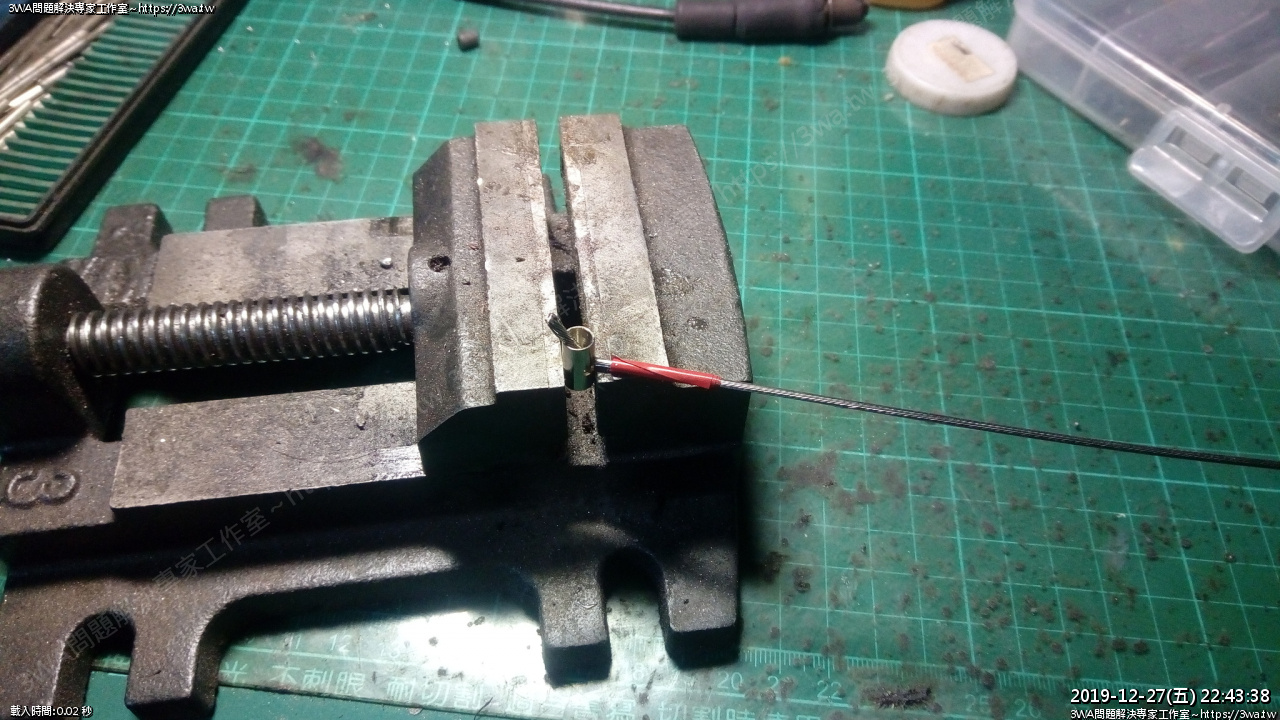

調整一下,這樣比較好焊接
上錫完成

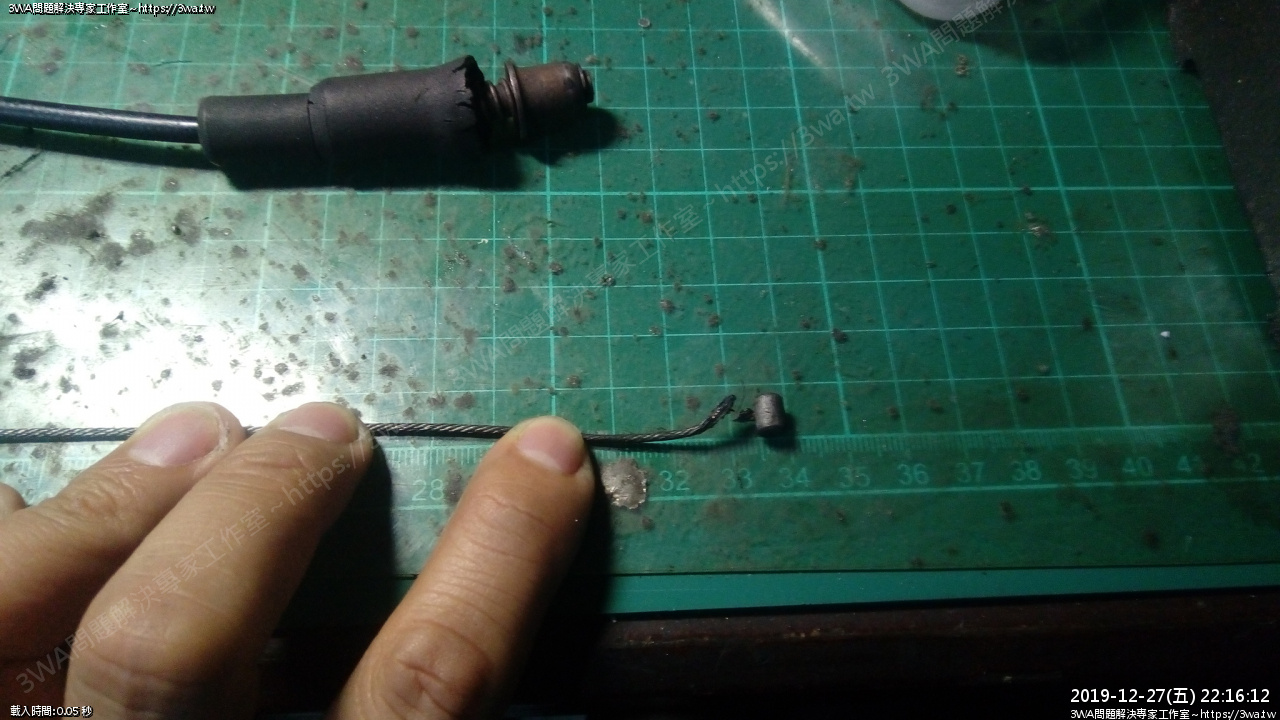

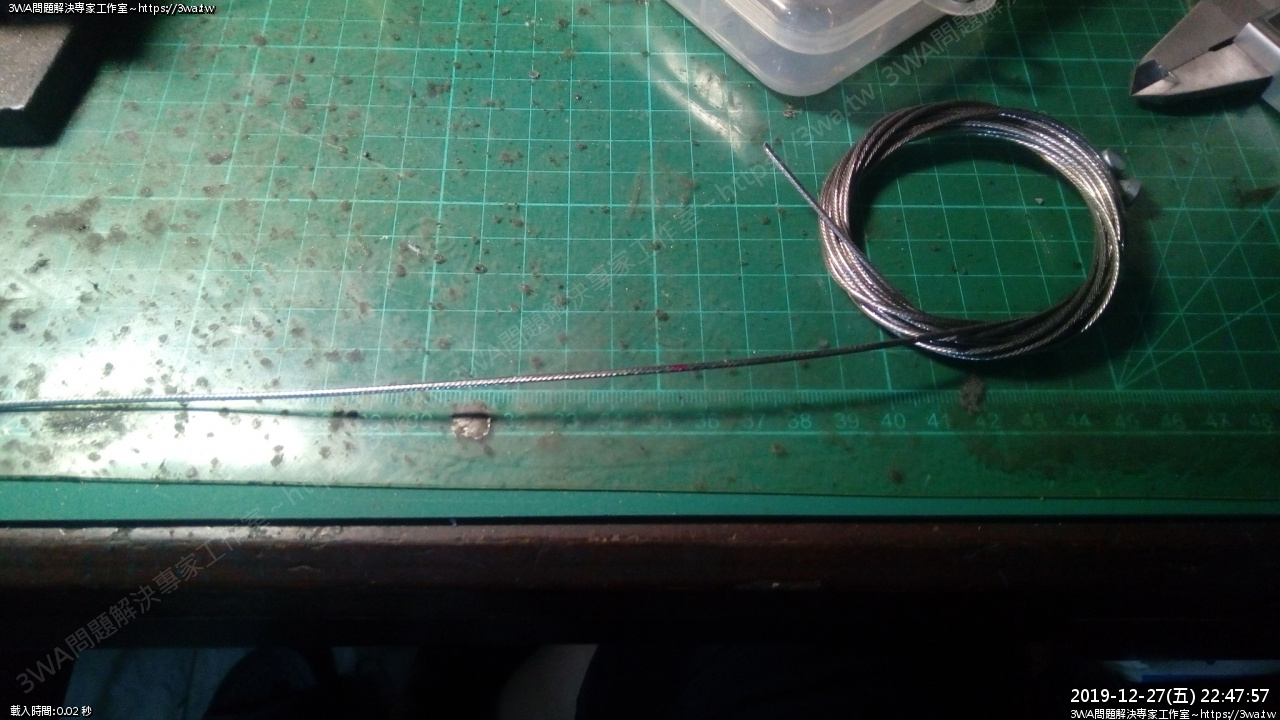

長度,先抓35.5cm
劃線作個記號,然後切斷

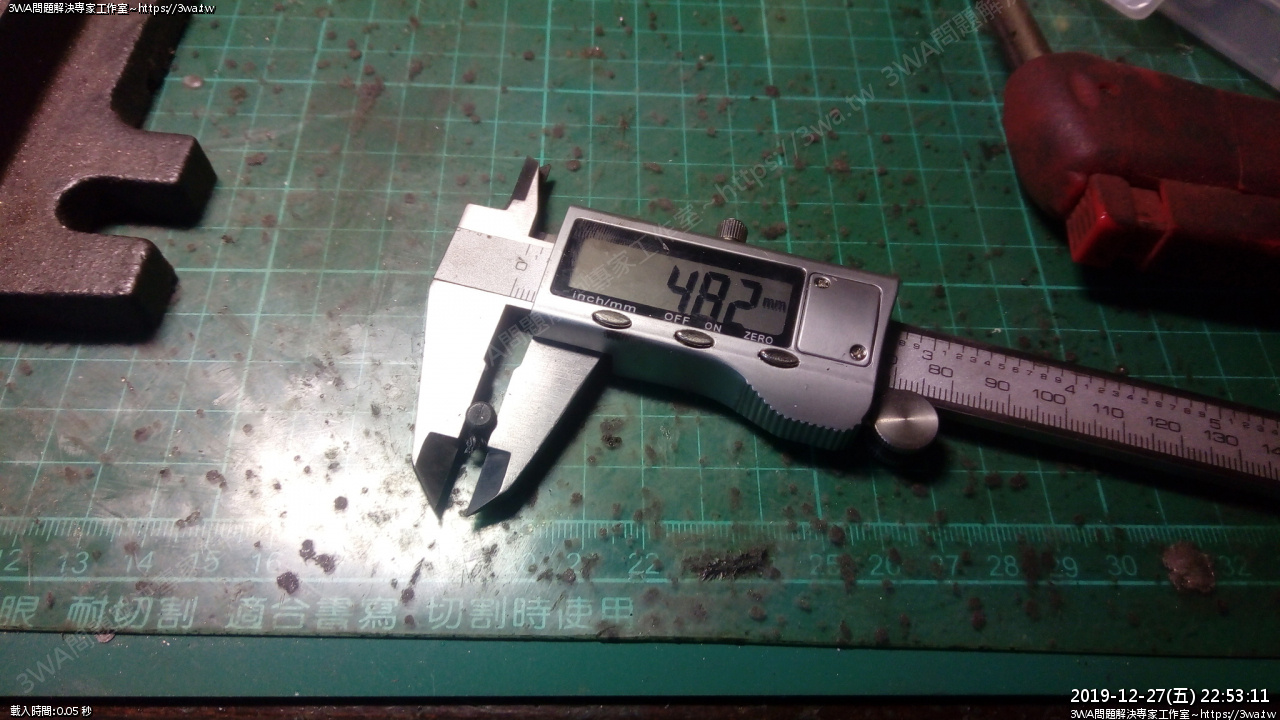

量小頭

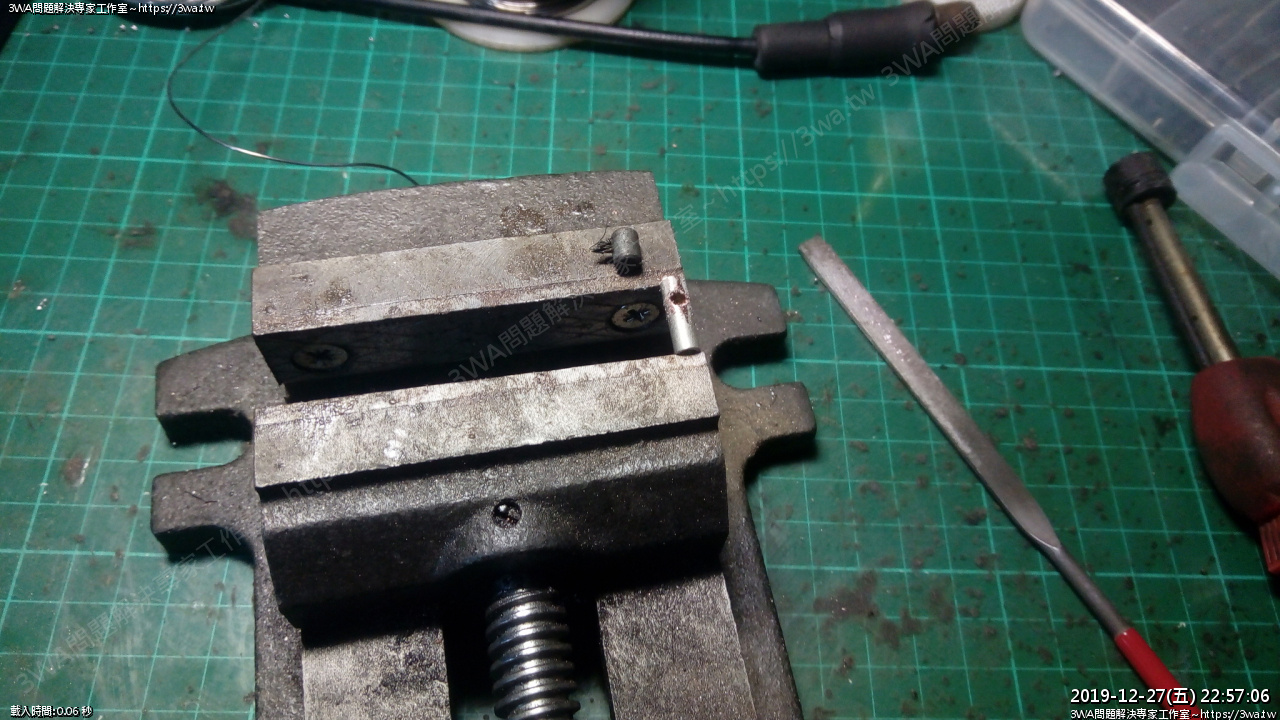

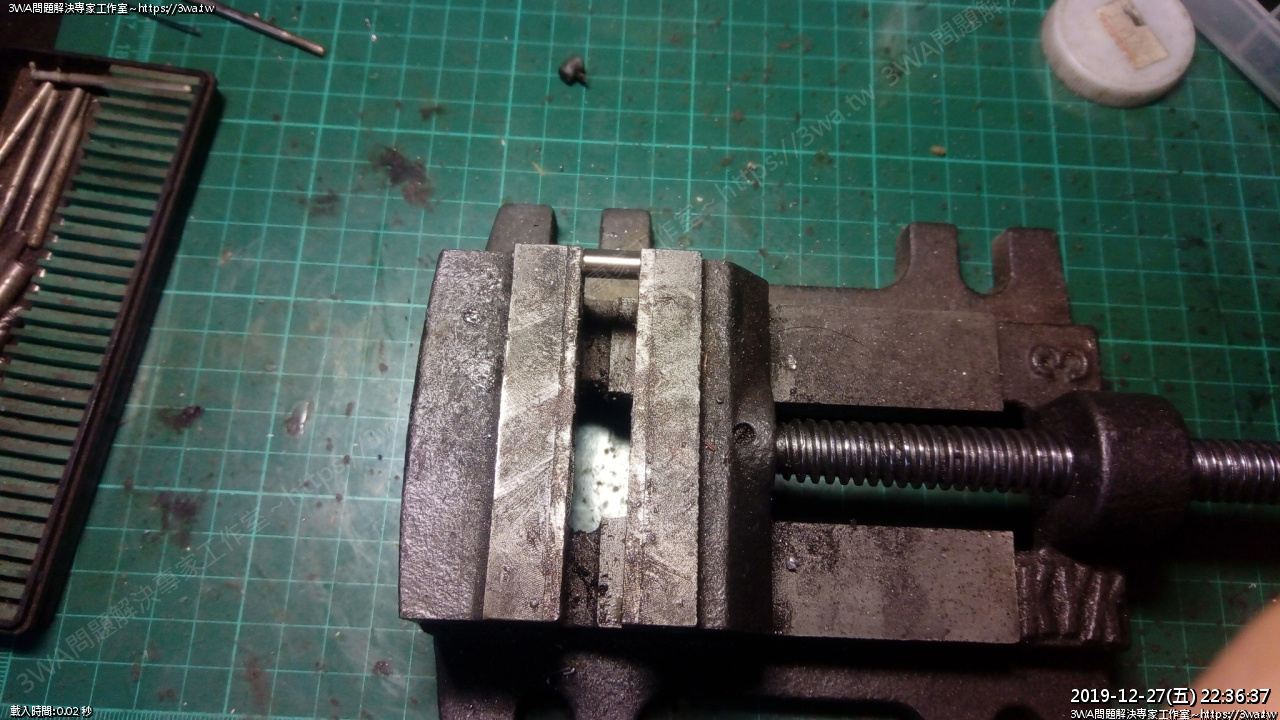

確認沒問題,切開銅柱鑽孔

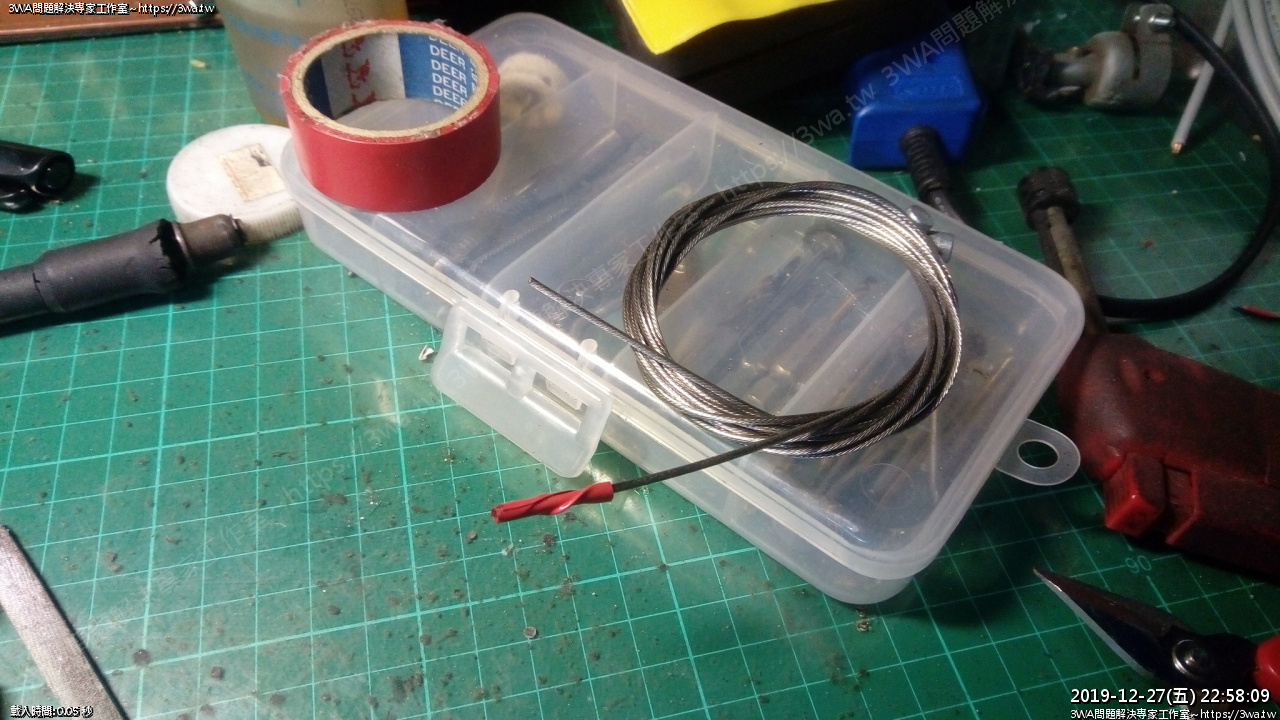

用剩的線包好
洞可以再挖大一點比較好施工

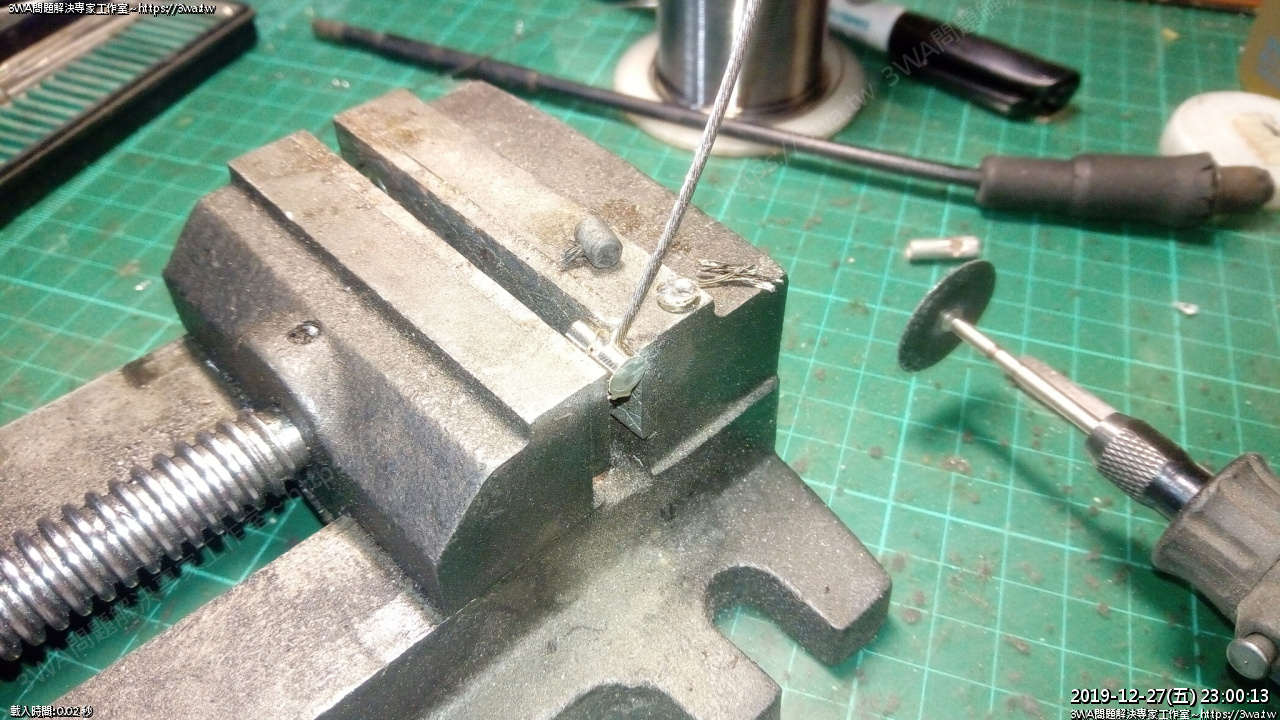

一樣折90度角

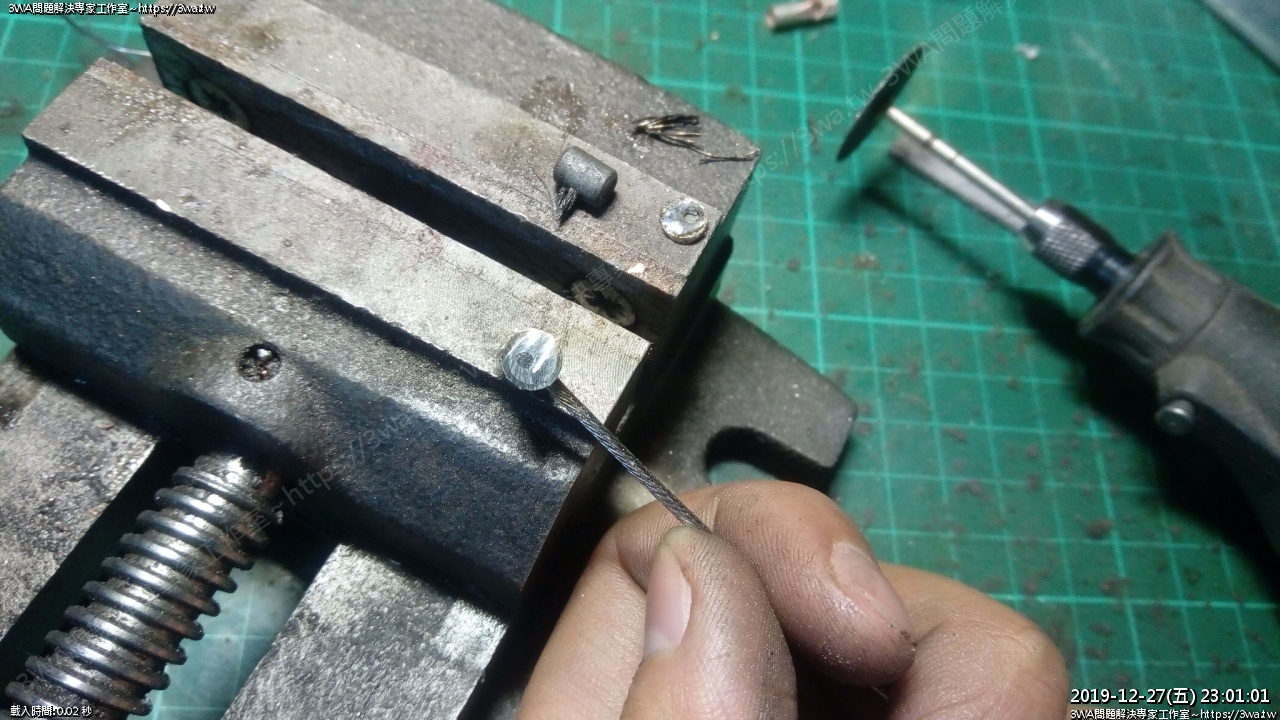

焊接完成,切開

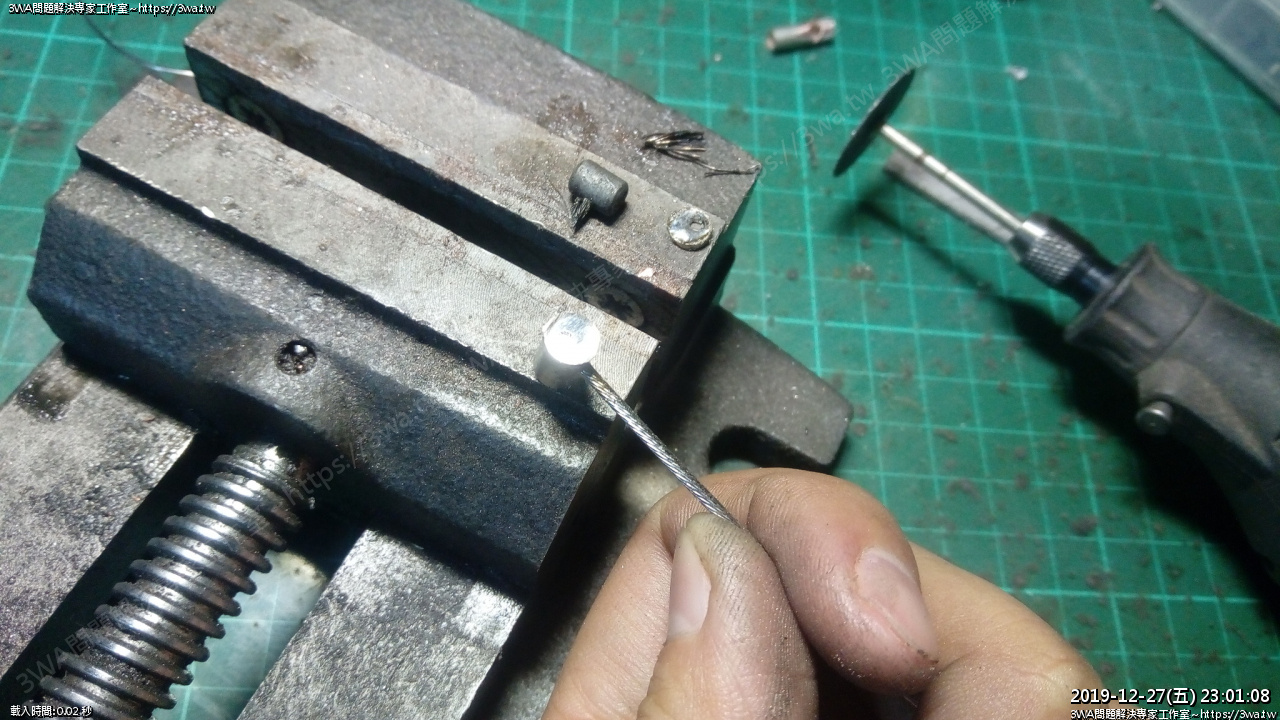

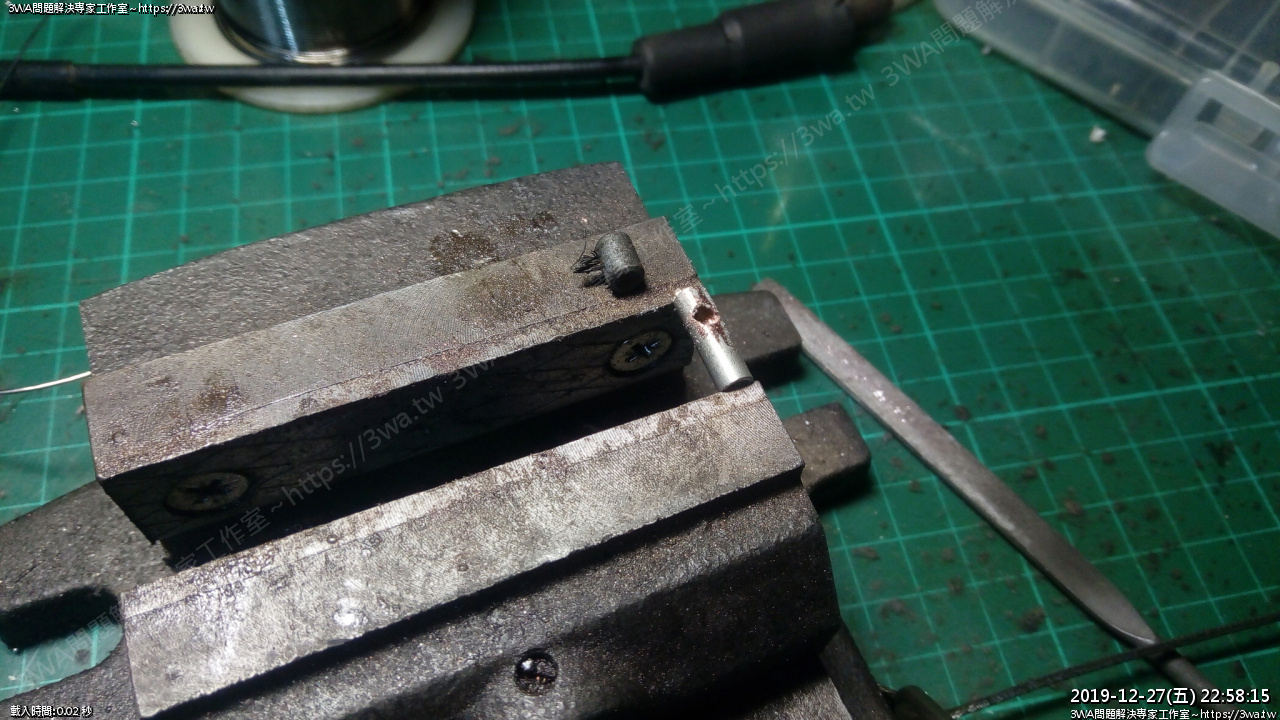

切完的斷面很漂亮,錫很滿,再拿銼刀修一下
中間有個黑點,那個就是煞車線
斷面很漂亮
另一面也切開
小頭裝上銅柱

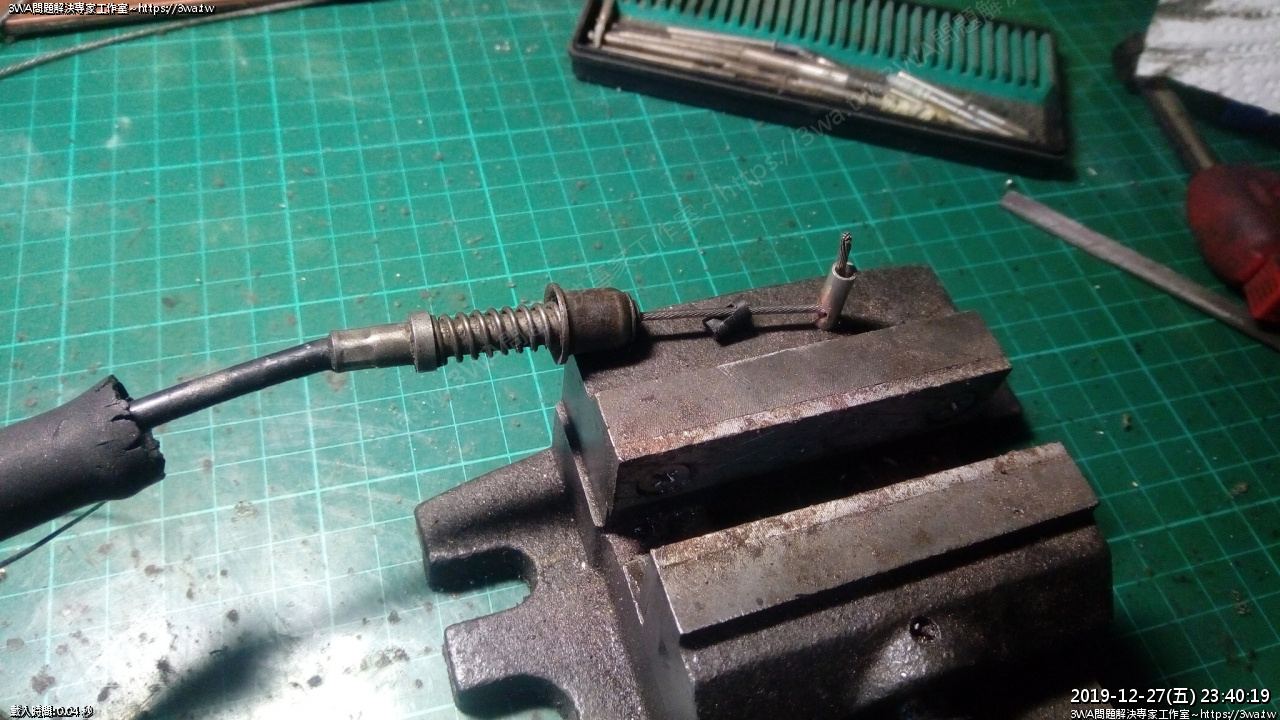

固定好準備焊接
再把爛爛的橡膠皮,包一圈熱縮套管,完工了

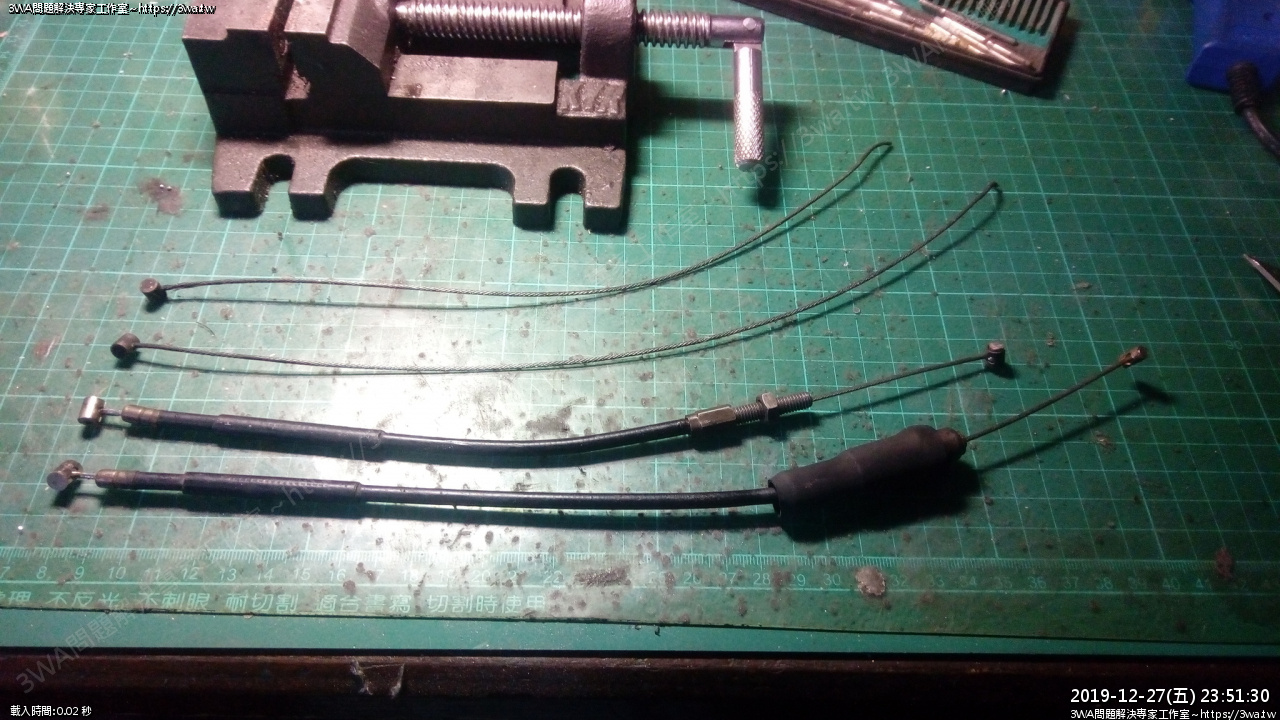

新作好的線
好了,準備上車^_^
參考資料:
NSR 修 RC 鋼索線 (左側):
https://sunnyriver.3wa.tw/blog/blog.php?id=1818
項目 |
長度(mm) |
鋼索直徑(mm) |
大頭尺吋(mm) |
小頭尺吋(mm) |
RC 左邊那條 |
297 |
1.4 |
5.8 |
4.8 |
RC 右邊那條 |
338 |
1.4 |
5.8 |
4.8 |
2020-04-09補充:
~ RC 鋼索也裝上車騎了2個多月了,沒啥問題,讚 ~
2021-03-12補充:
~ RC 鋼索裝上車騎13個月,沒啥問題,讚 ~
