以前在學校學 RC 電路，利用電容充放電時間，得知可以控制電路開閉的

時間，一般市售的繼電器，都是跟鹵素燈炮、消耗的瓦數搭配，如果沒配好，就

會變得快閃、恆亮等問題，通常只能購買市售的 LED 專用繼電器來換裝

LED Relay 價格就水漲船高，大概區分以下三種：

1、只能用於 LED 的方向燈

2、能通用鹵素、LED 的方向燈

3、可以調速度，通用二種

花了二個晚上的時間研究一下，總算也是可以用簡單的材料自己作看看

 傳統的繼電器電阻掛掉，電阻值變得比原本150Ω 還小時，方向燈就會變得閃太快

解決方式很簡單，直接把電阻剪掉，有時就可以恢復慢閃，只是會比平常閃的再慢一些些

應急時可以這樣作，或是買新的 150Ω / 1/2w 來更換

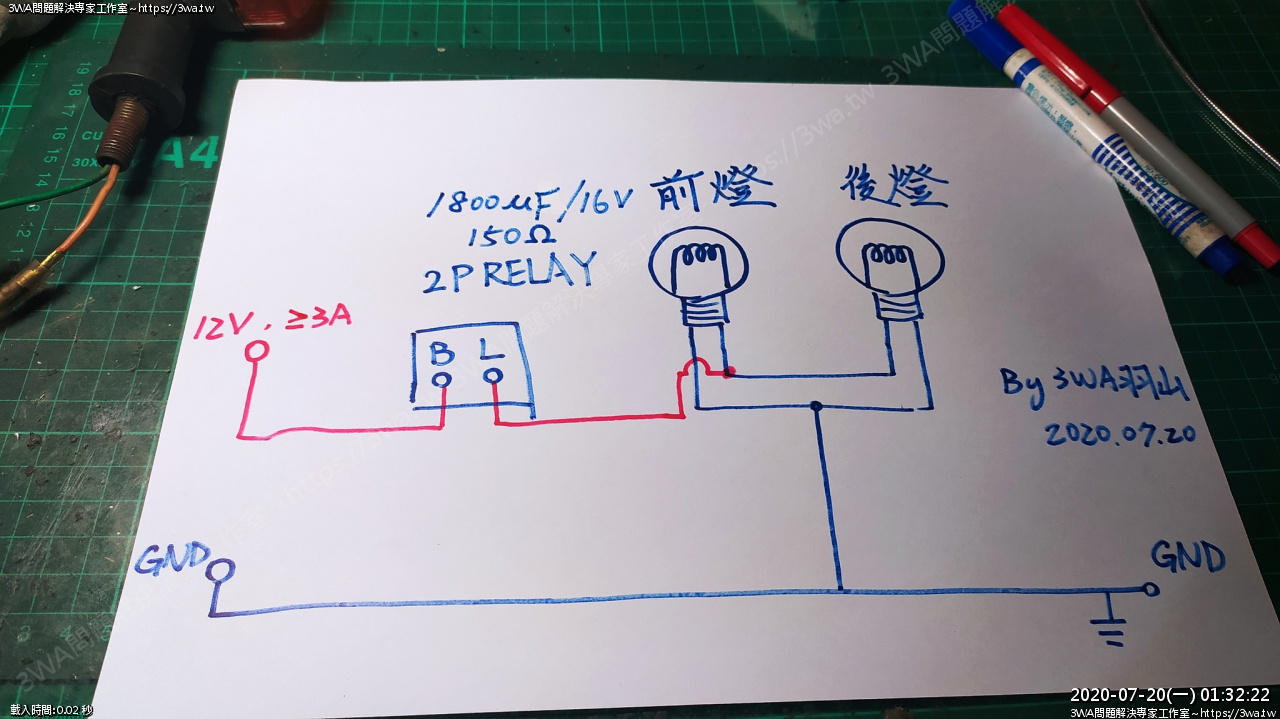

 一般車上的 2P 型繼電器接法

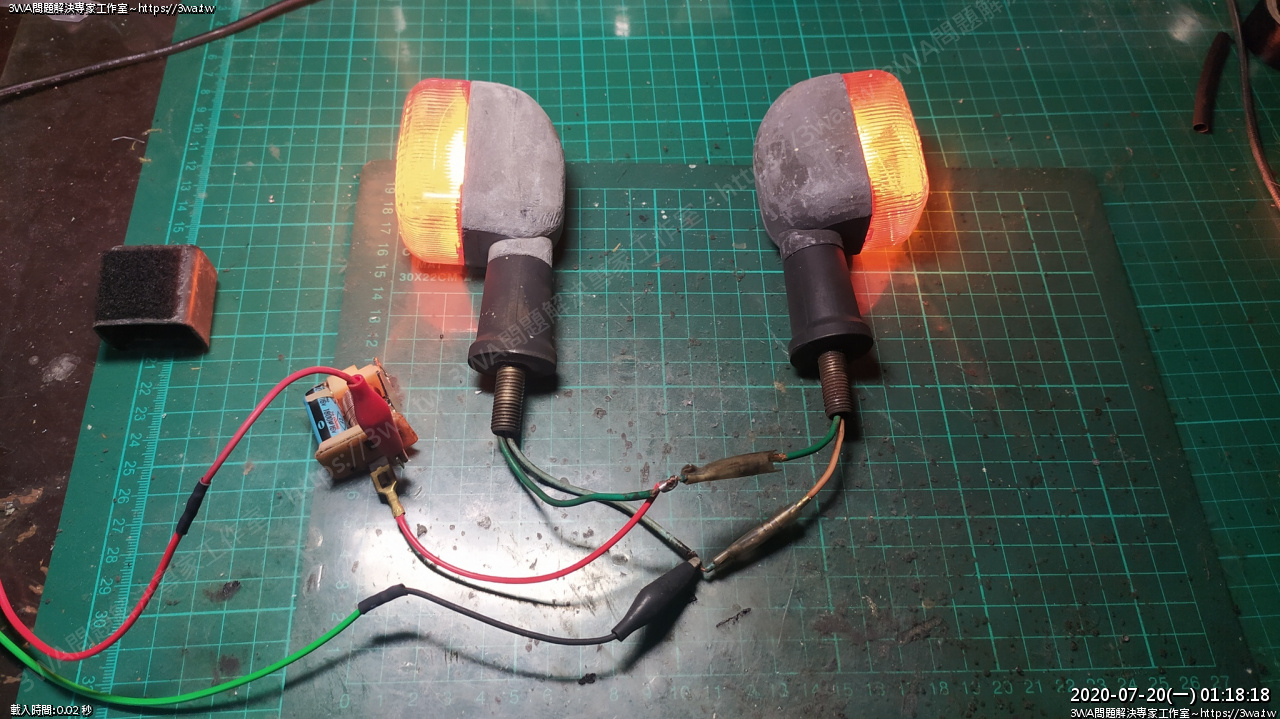

 照圖接上

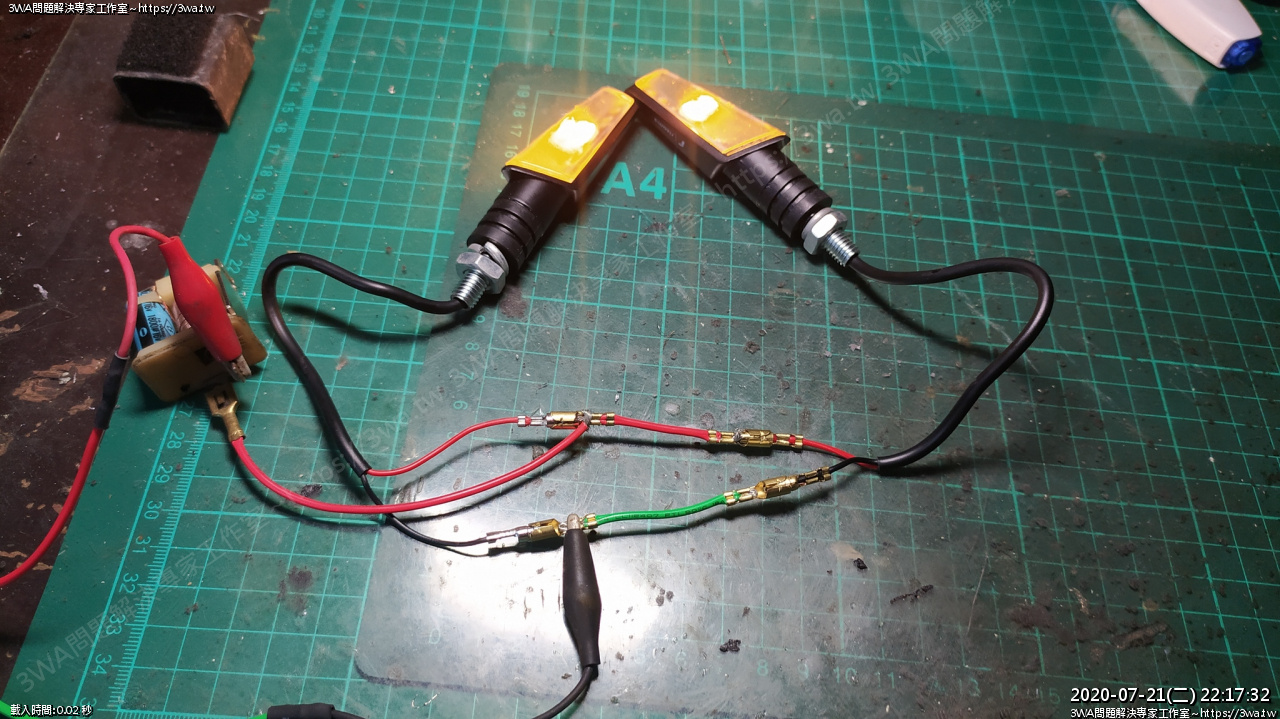

通電給 12V ，沒接錯就會閃

如果沒接錯，還是不閃，通常是一般 丙級工業電子 考的那台電源供應器輸出的安培數太低

要推的動二顆方向燈，最好至少還是要有 12V / 3A 的供電

同學可以自行到電子材料行選購輸出安培較高的電源供應器

同樣的繼電器接給 LED 方向燈，就會出現恆亮不閃的問題

市面有幾種方式，如LED正極串聯 6Ω 10W 電阻

但這樣作就不會省電了，會失去 LED 低耗的特性

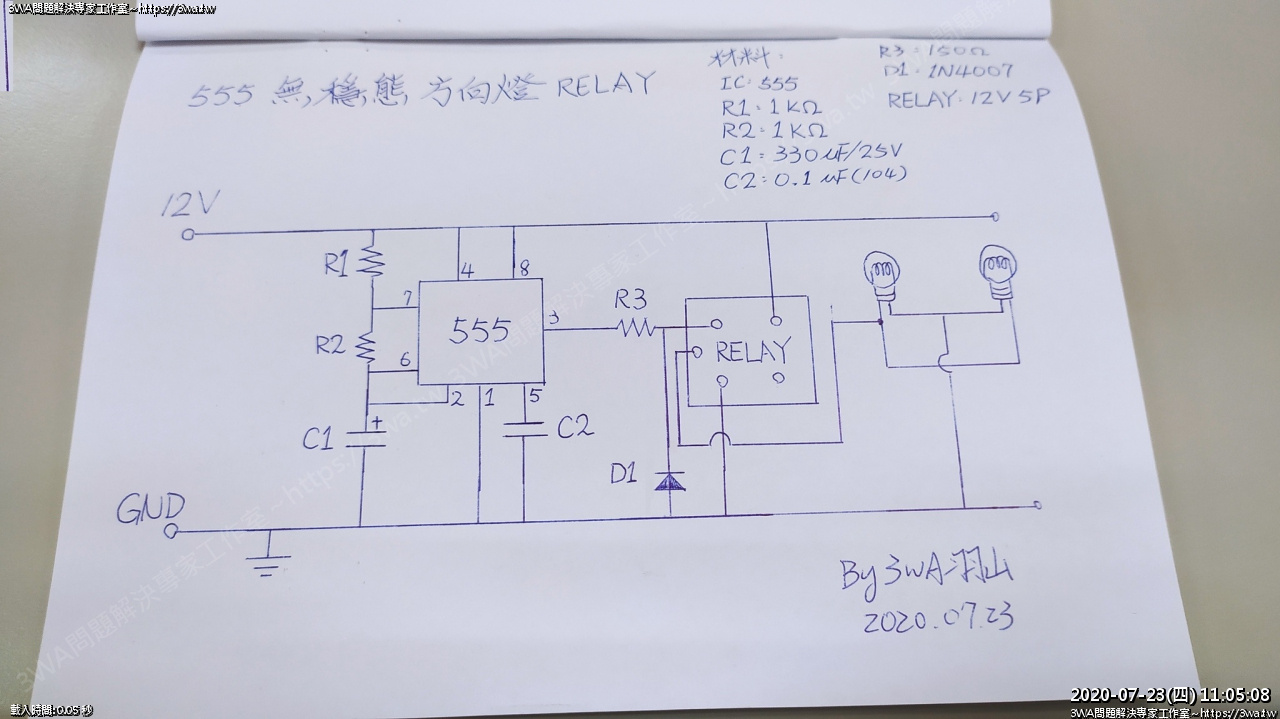

設計一個簡單的 555無穩態電路 作出固定頻率

 輸出角位 3 觸發 Relay ，再通電給 鹵素燈炮，或是 LED

不能直接把輸出角位 3 接給燈炮使用，不然 555 會馬上過熱爆炸燒燬

把 R1、R2 配 1KΩ，C1 搭 330㎌

計算出來的：

T1 = 457.38ms

T2 = 228.69ms

頻率：1.4545

如果覺得還是閃的太快，把 R2 稍微加大，如 1.2KΩ，就會減速

需要的材料：

IC：555 - 1顆

電阻：1KΩ 1/2w - 2顆

電阻：150Ω 1/2w - 1顆

電解電容：330㎌/25 - 1顆

陶瓷電容：0.1㎌ (104) - 1顆

二極體：1N4007 - 1顆

RELAY：12V 5P - 1顆

 用 555 電路作出可以使用一般 鹵素燈泡，小燈炮指的是儀表燈炮

然後把方向燈改成 LED，儀表燈一樣維持鹵素燈炮，這樣也是可以運作

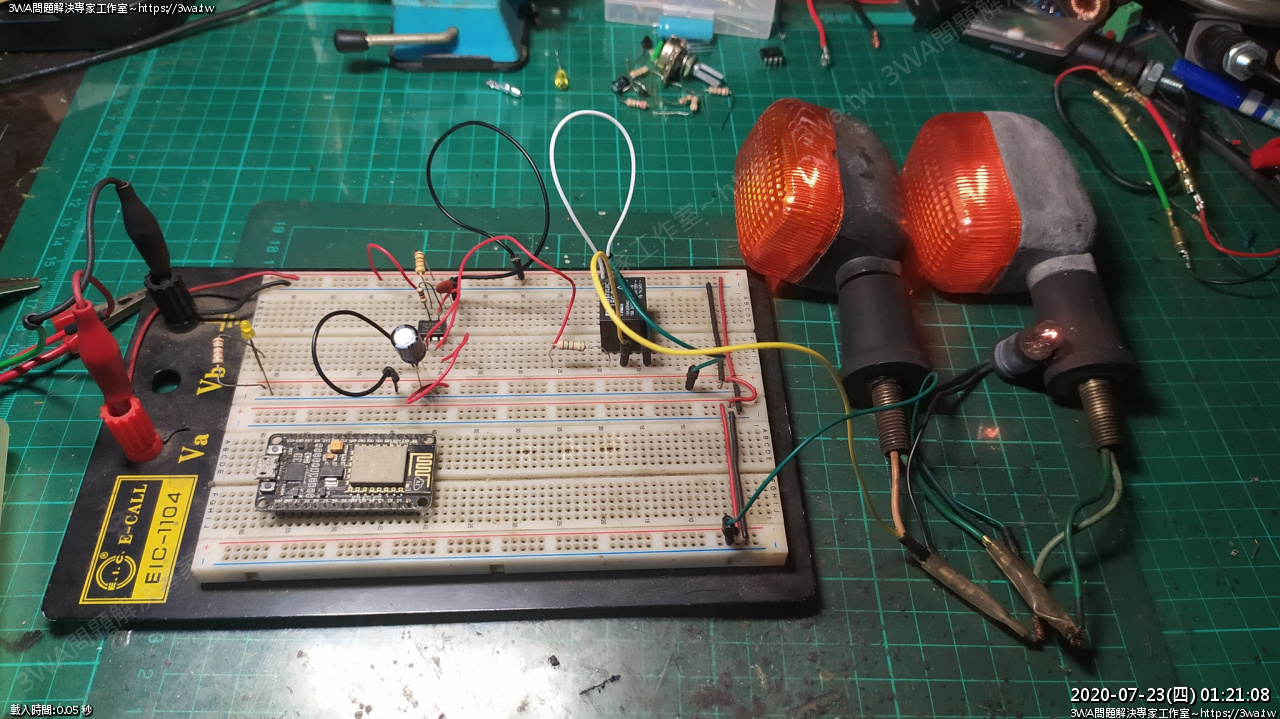

運作很順利^_^

 焊成電路試看看

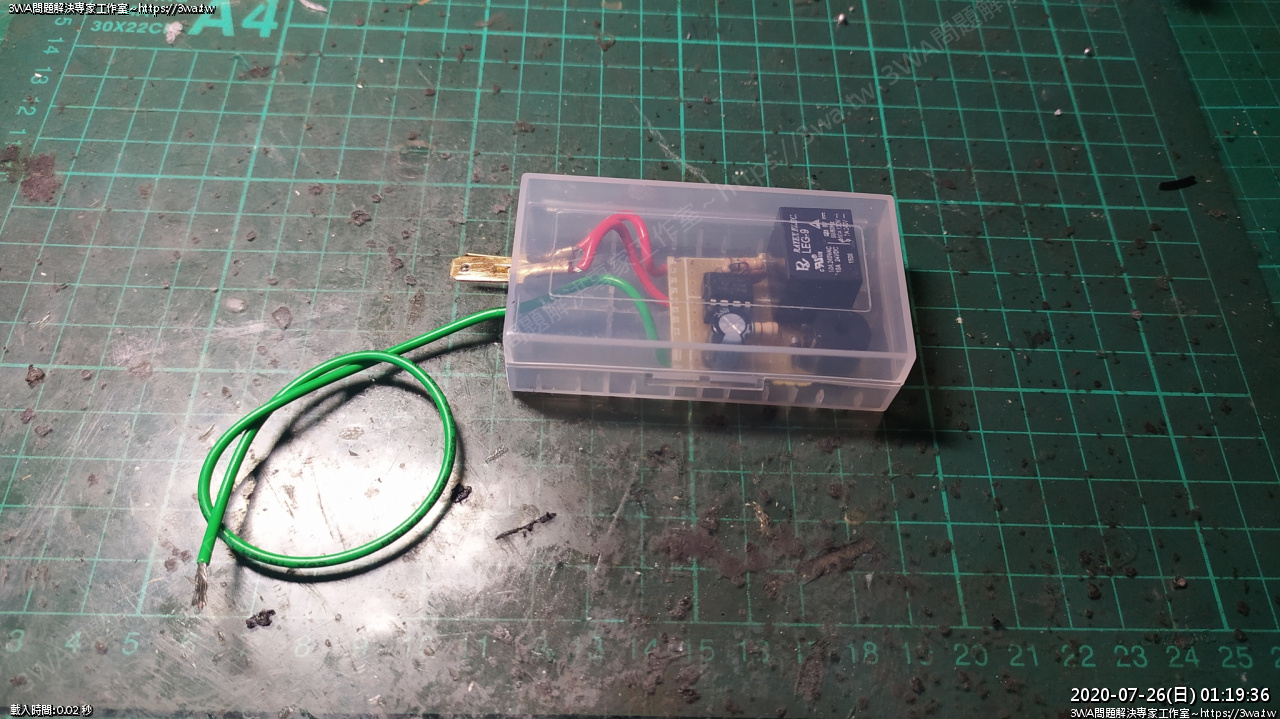

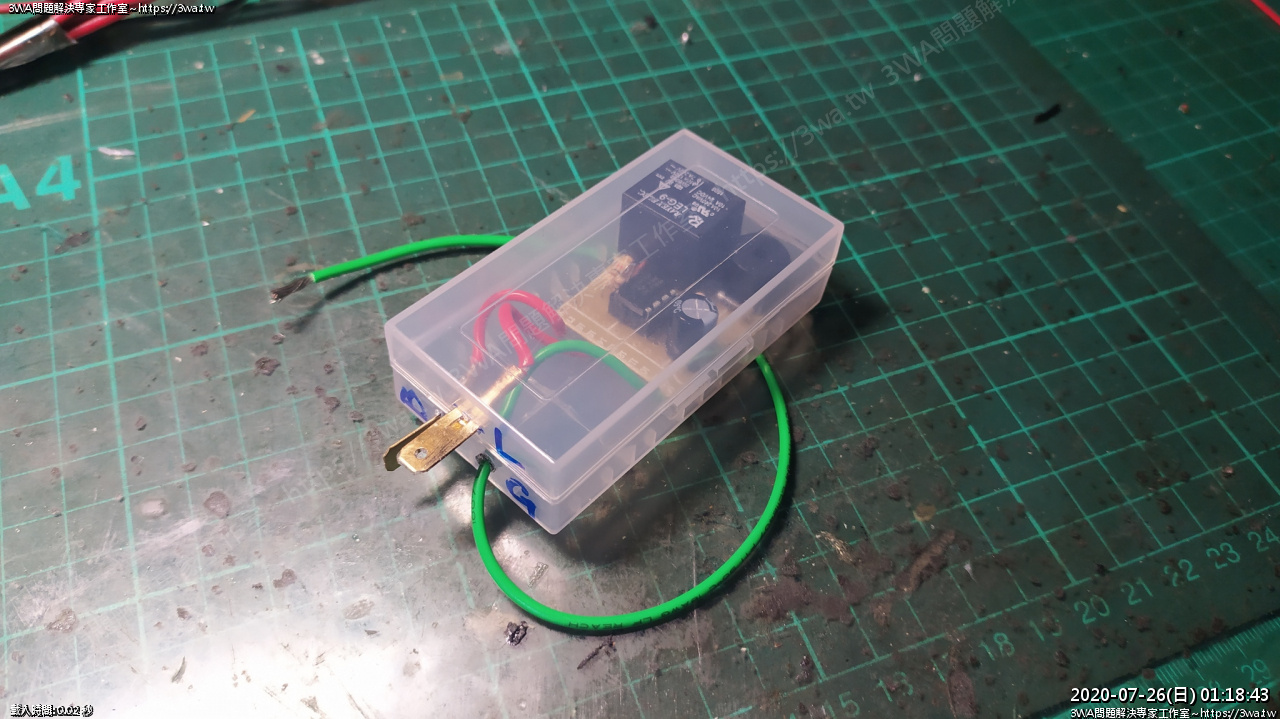

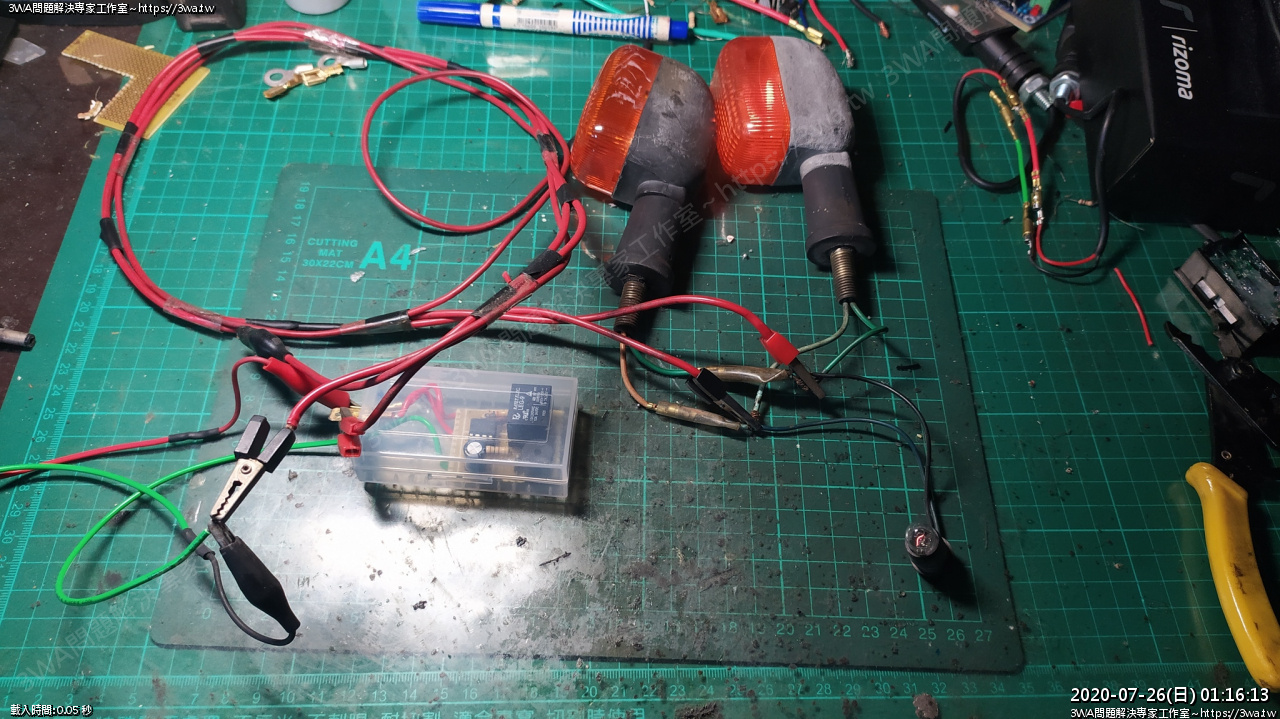

 裝到盒子再試看看

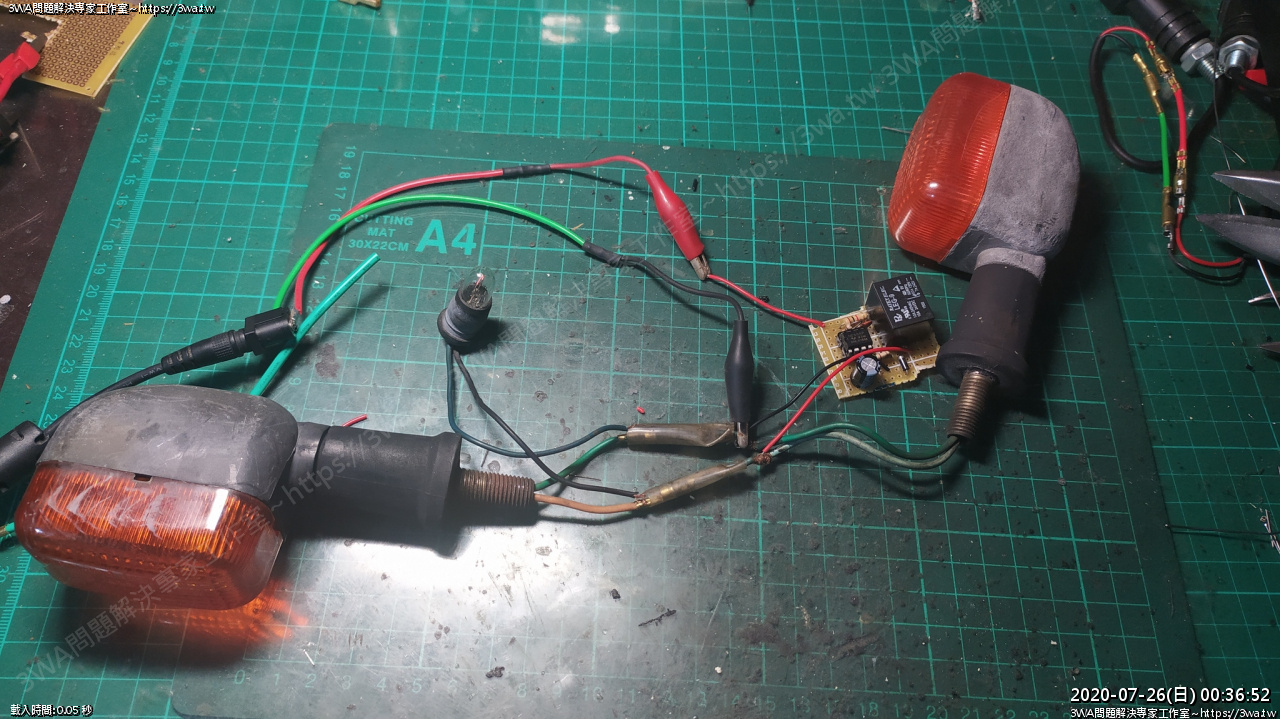

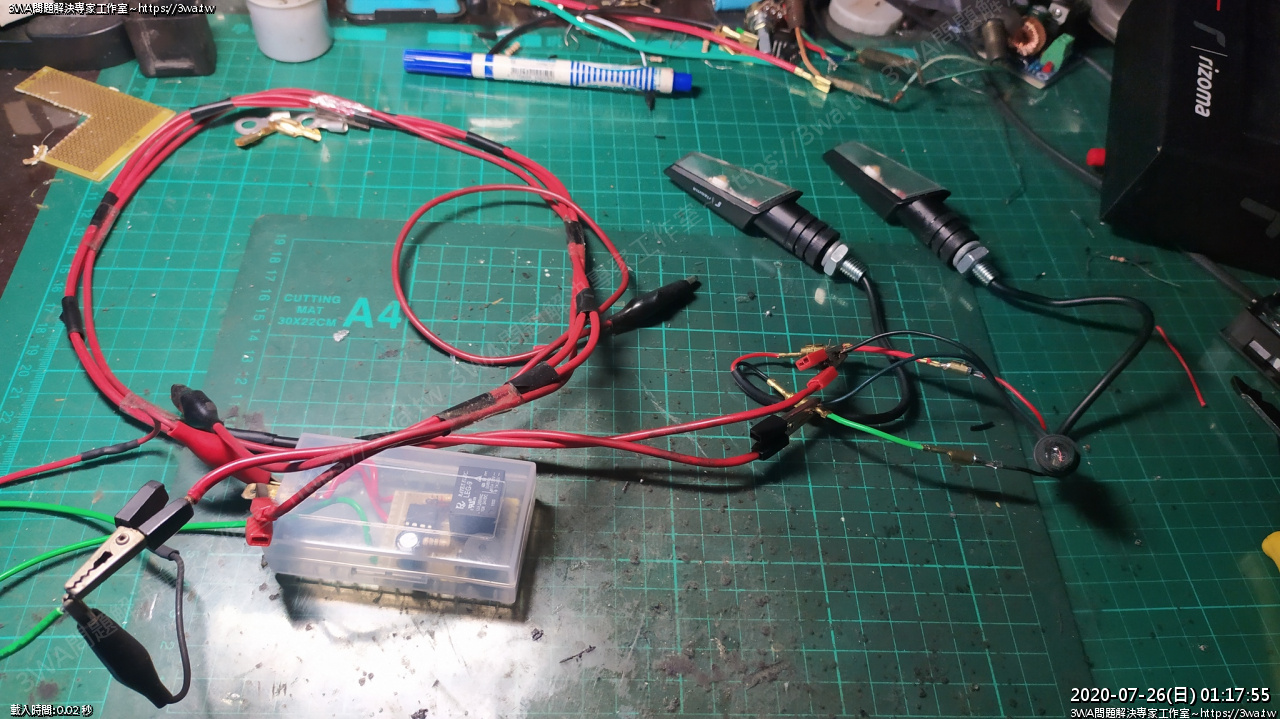

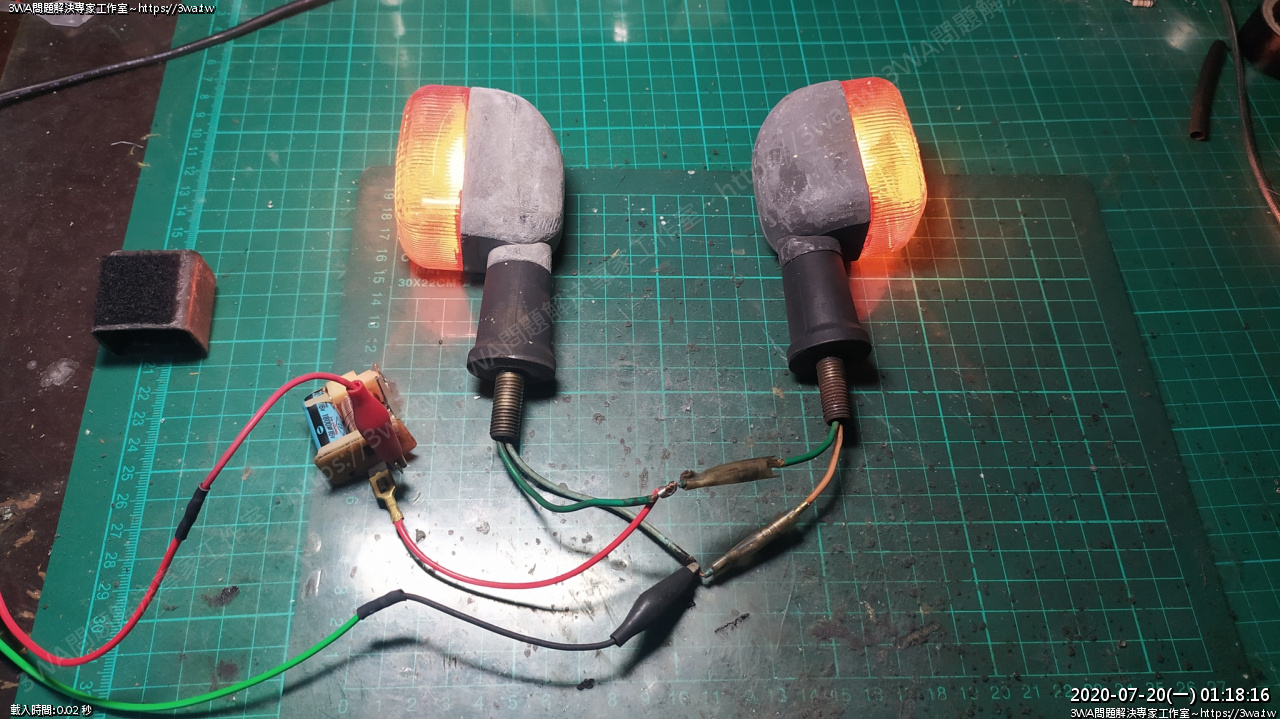

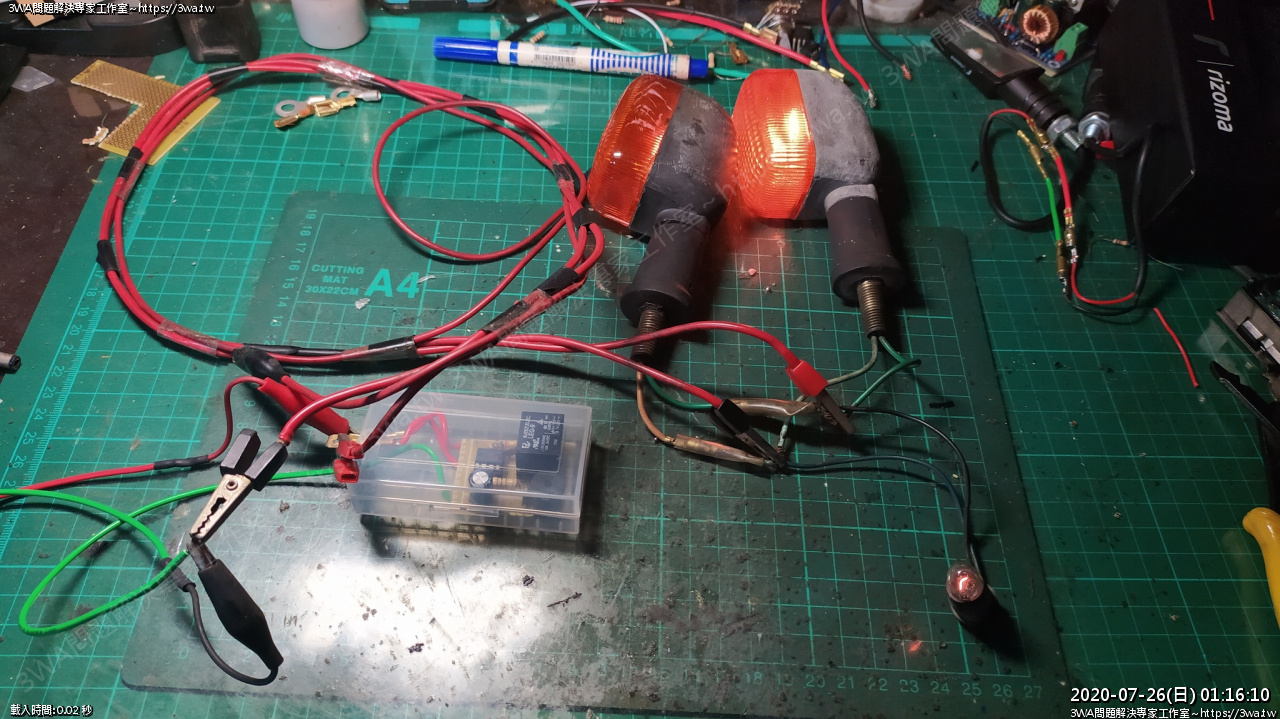

 接上鹵素燈炮試看看 OK

在輸出的地方，再併聯一個12V蜂嗚器

再換上 LED 也 ok

~LED OK~

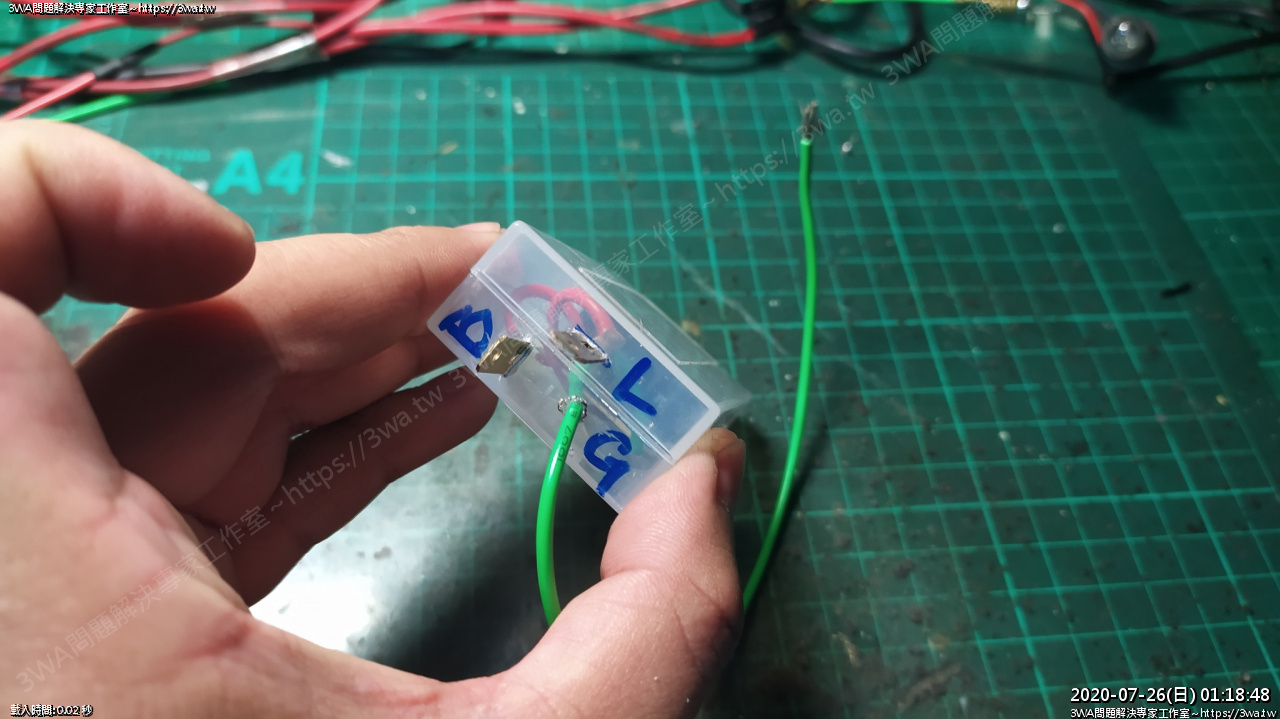

 要有條共接地，所以多了一條綠線

12V 從 B 進去，L 給 燈炮或 LED 正極

 完成

如果手巧一點，不要浪費空間，還是可以塞回原本Relay的盒子裡

 禮拜天下午，把原本線圈剪開

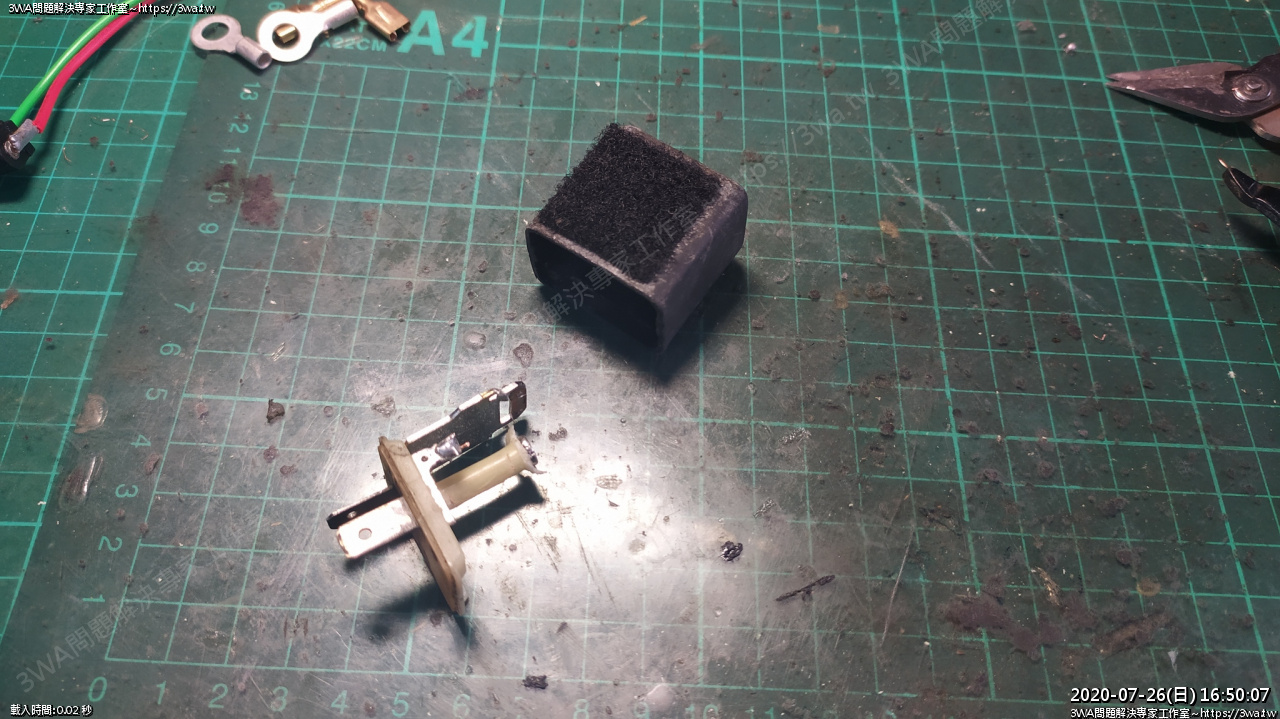

 銅線都拆掉

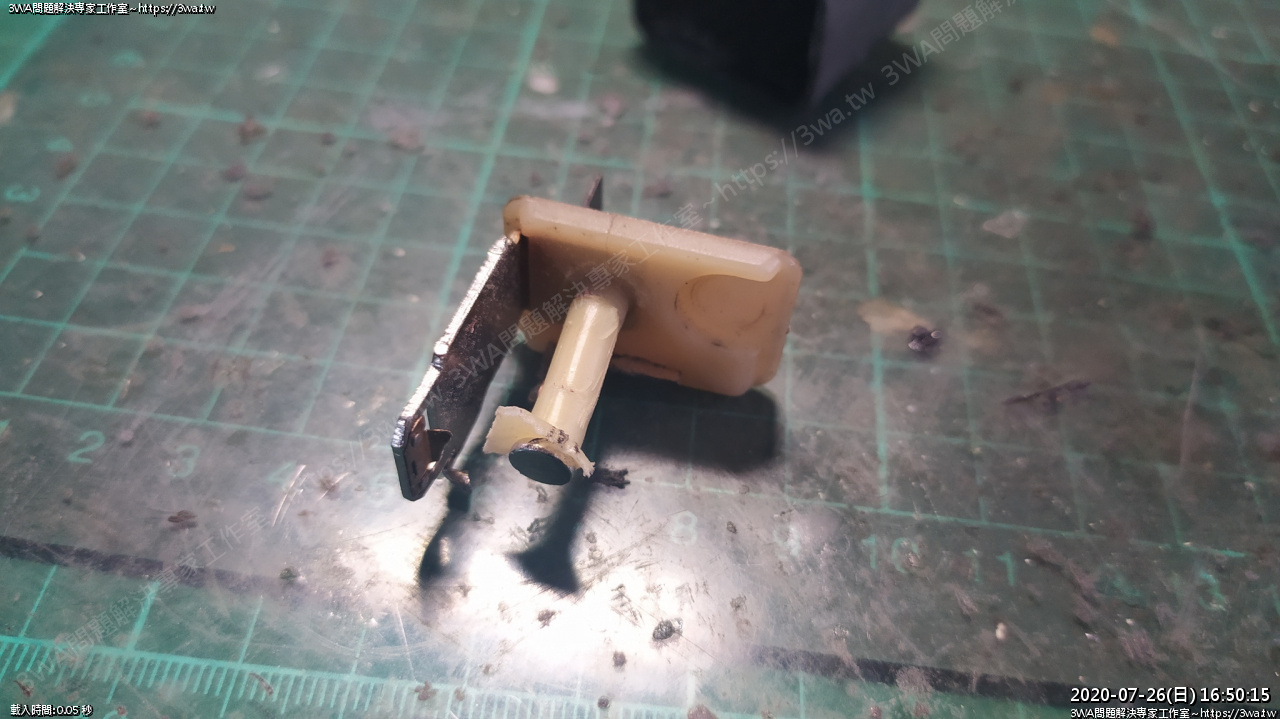

 這裡有支很長的鐵柱，很佔空間，這是用來作電磁鐵的鐵芯，繞在四週的線圈

在通電後，會吸住接點

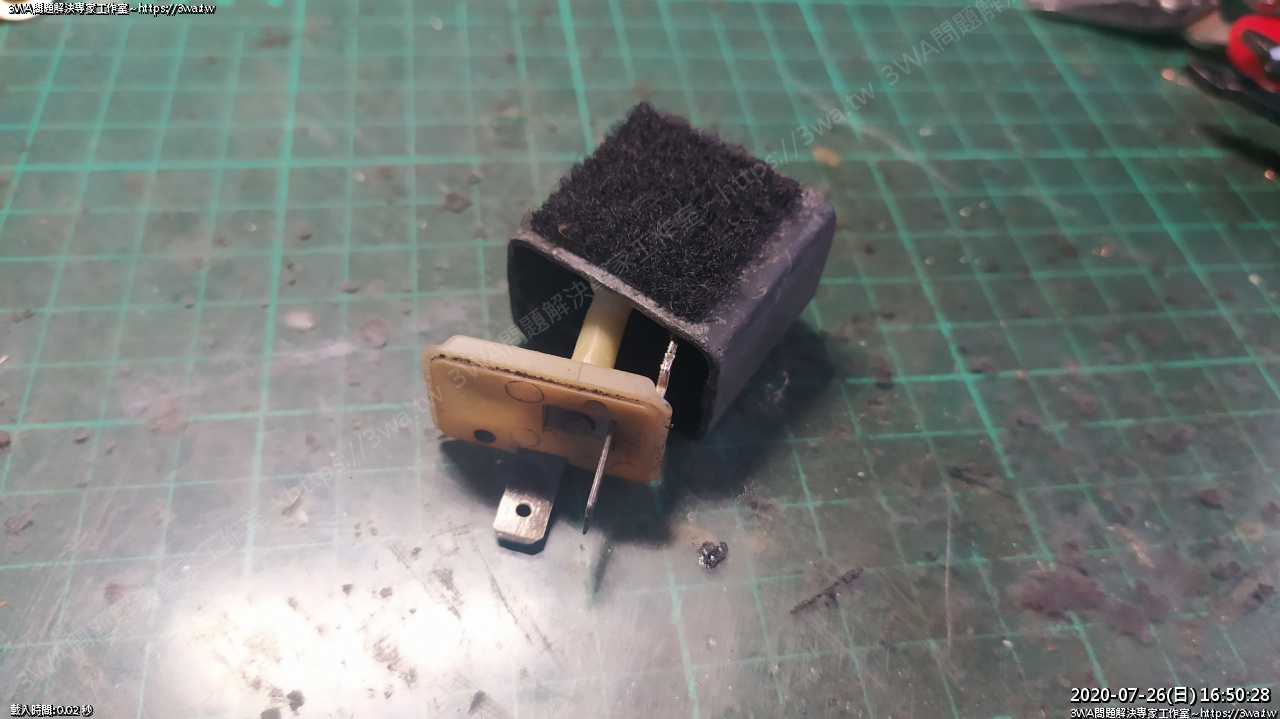

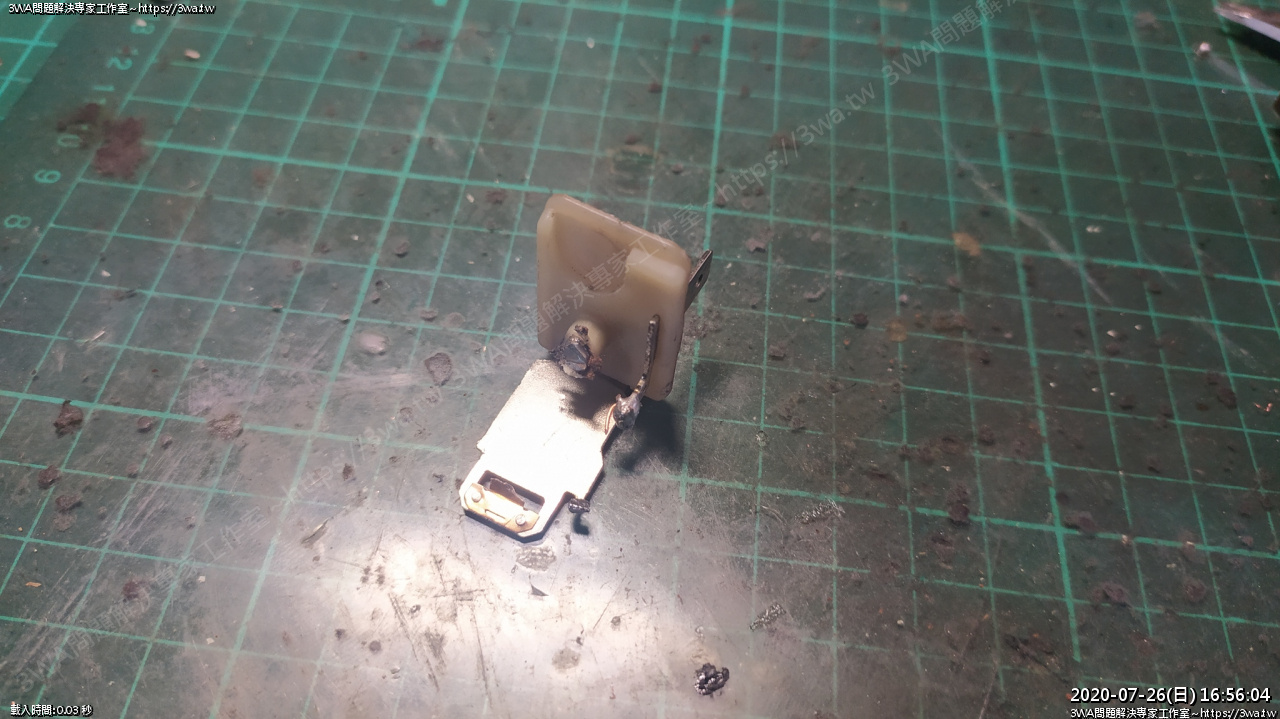

 原本的樣子

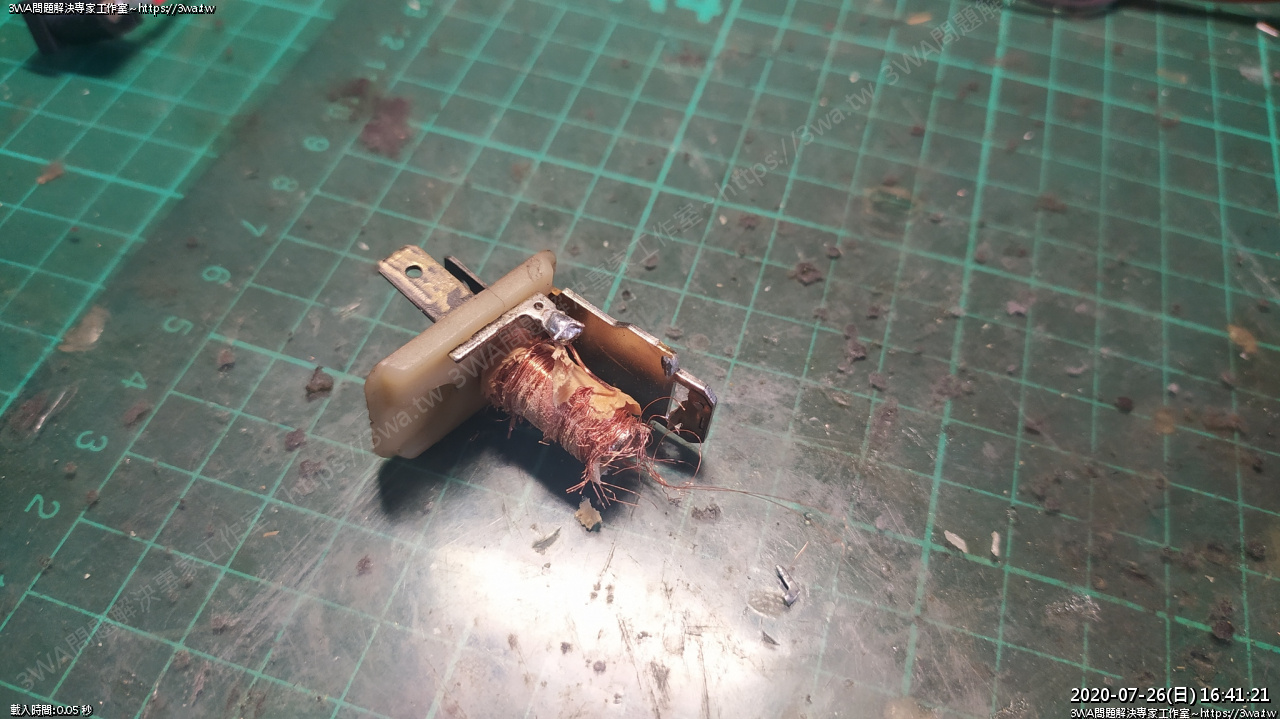

 把鐵芯切掉

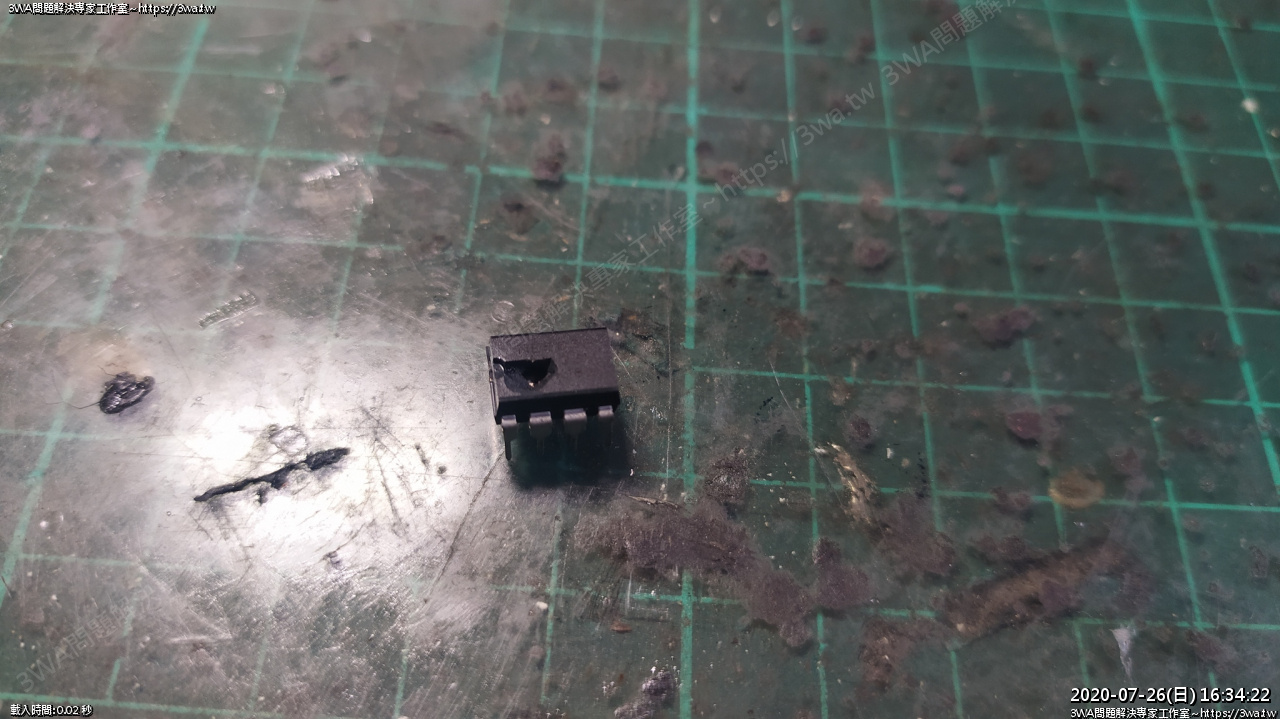

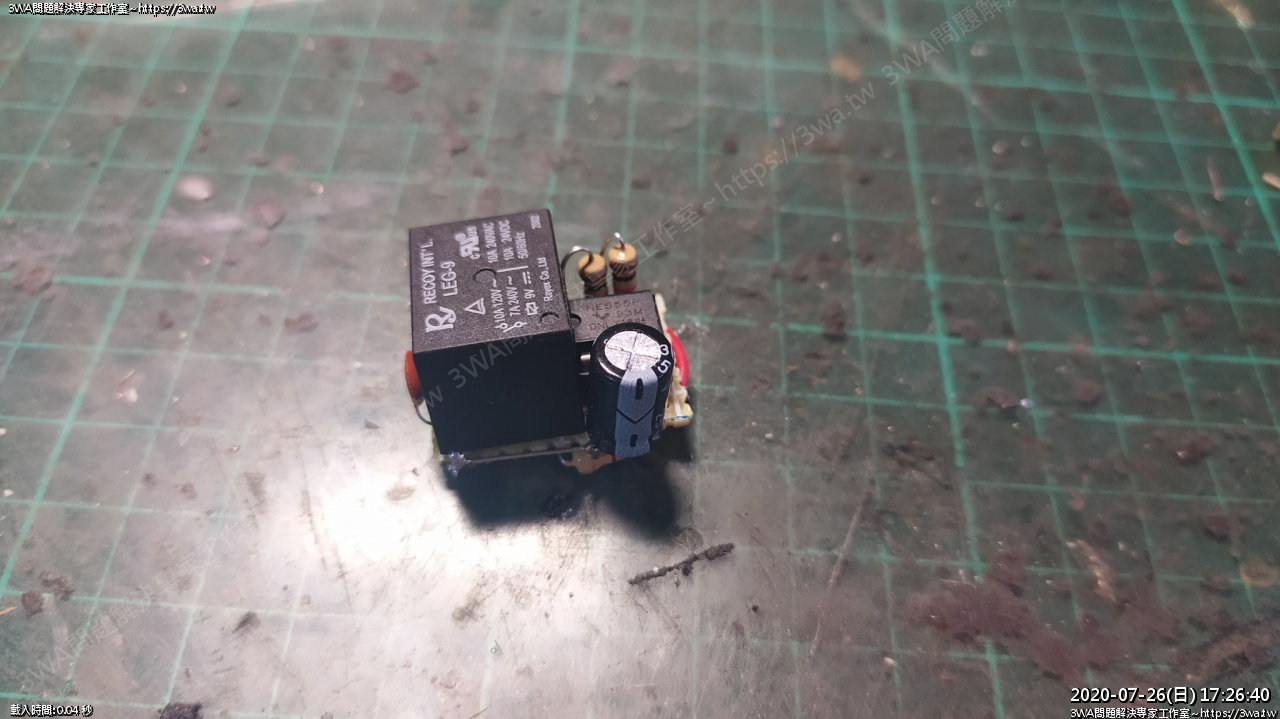

 重新焊一個很擠的555電路，電阻跟二極體我藏到電路下方了

不然上面空間太小

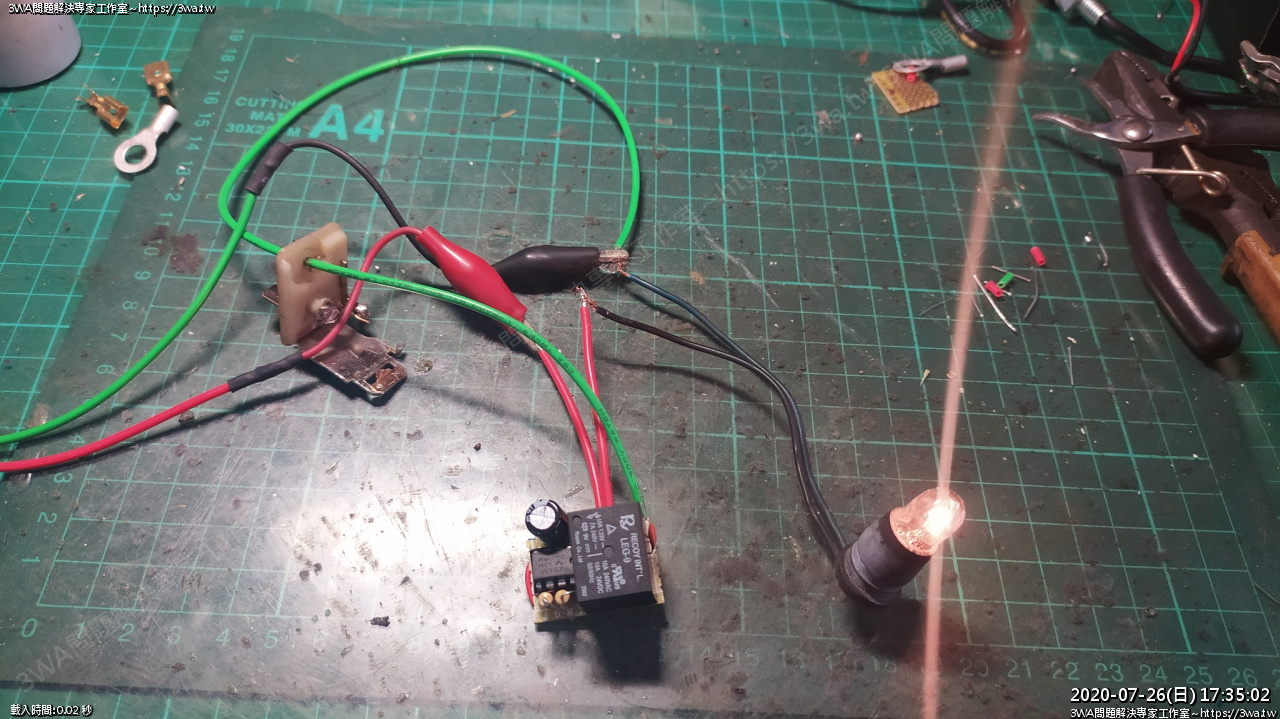

 先測試，可以

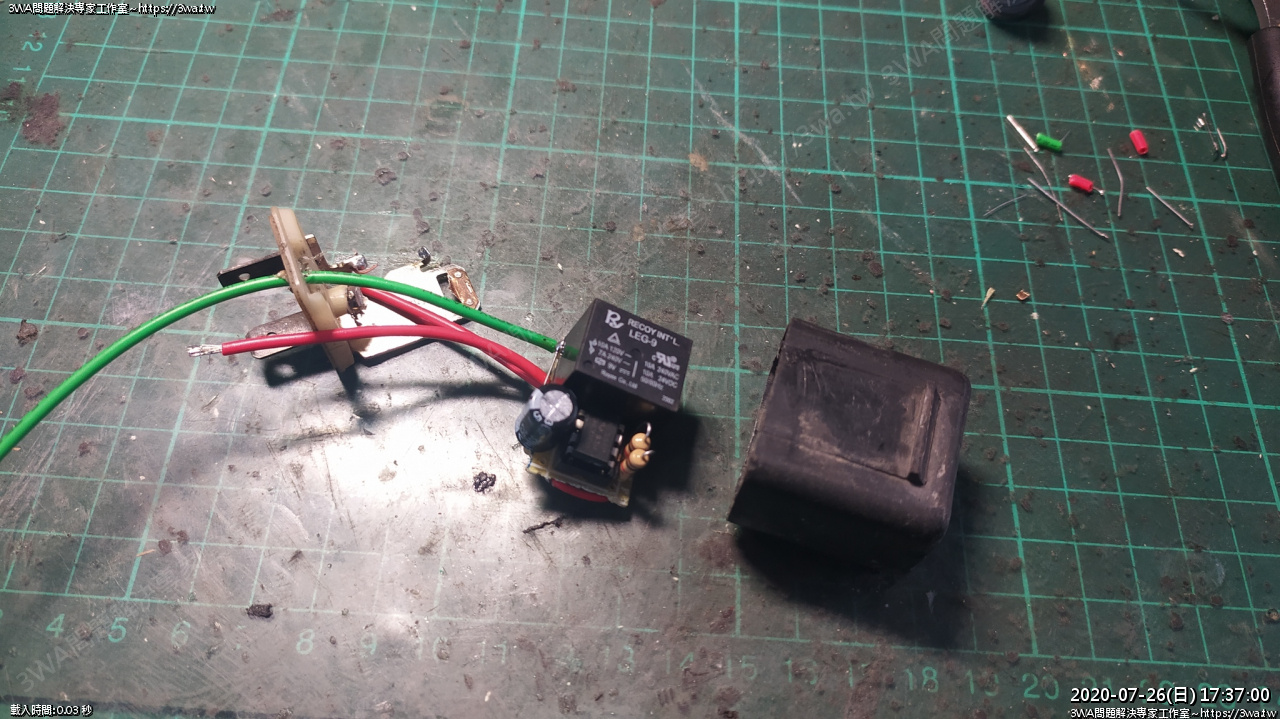

 要合體了

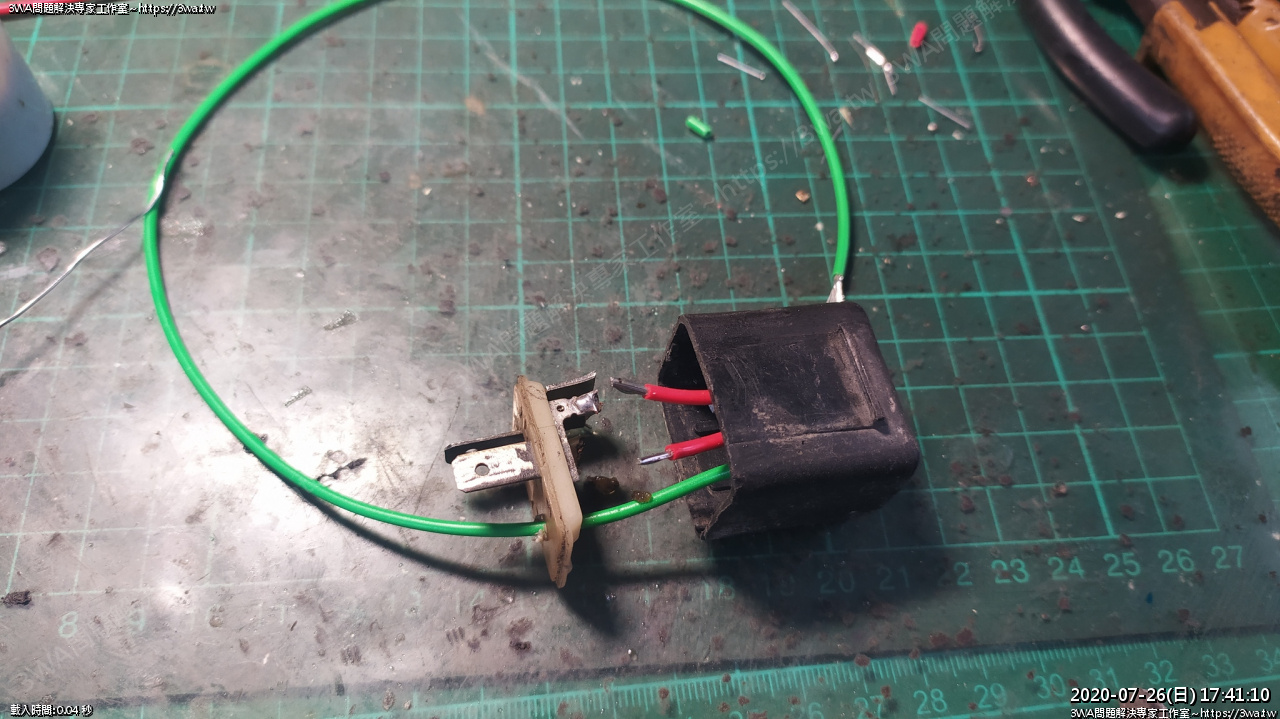

 塞進去

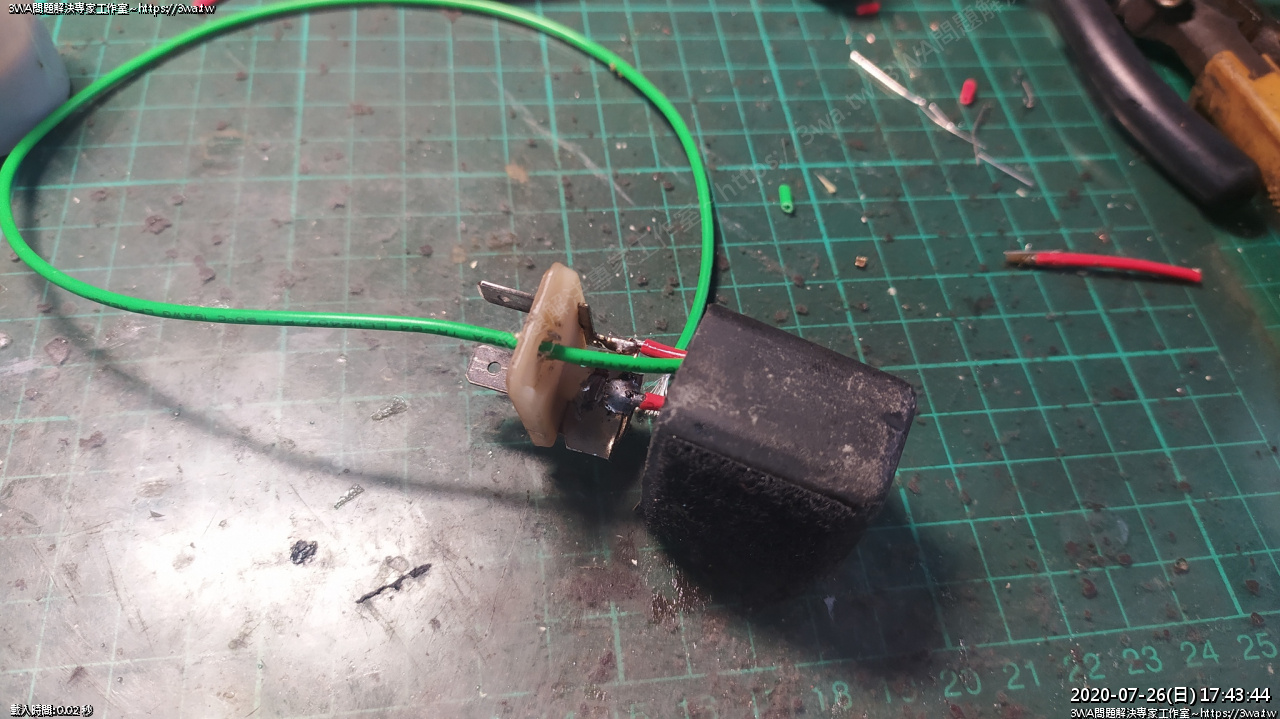

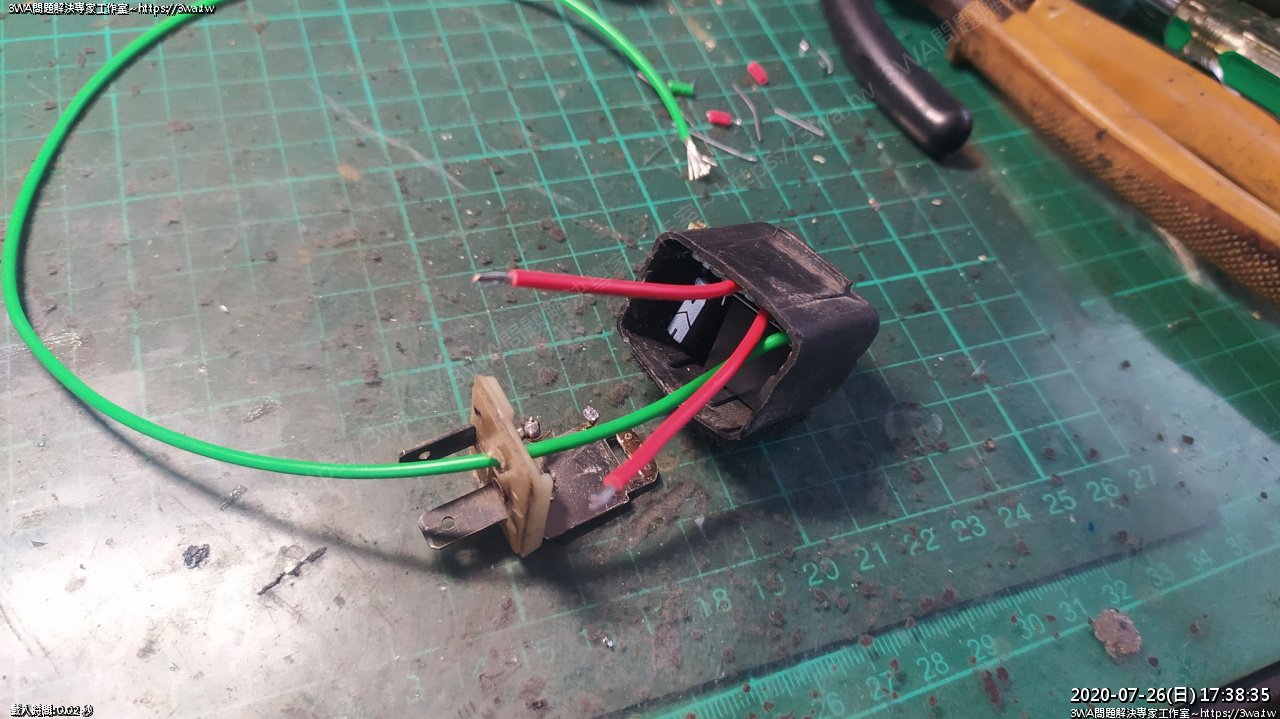

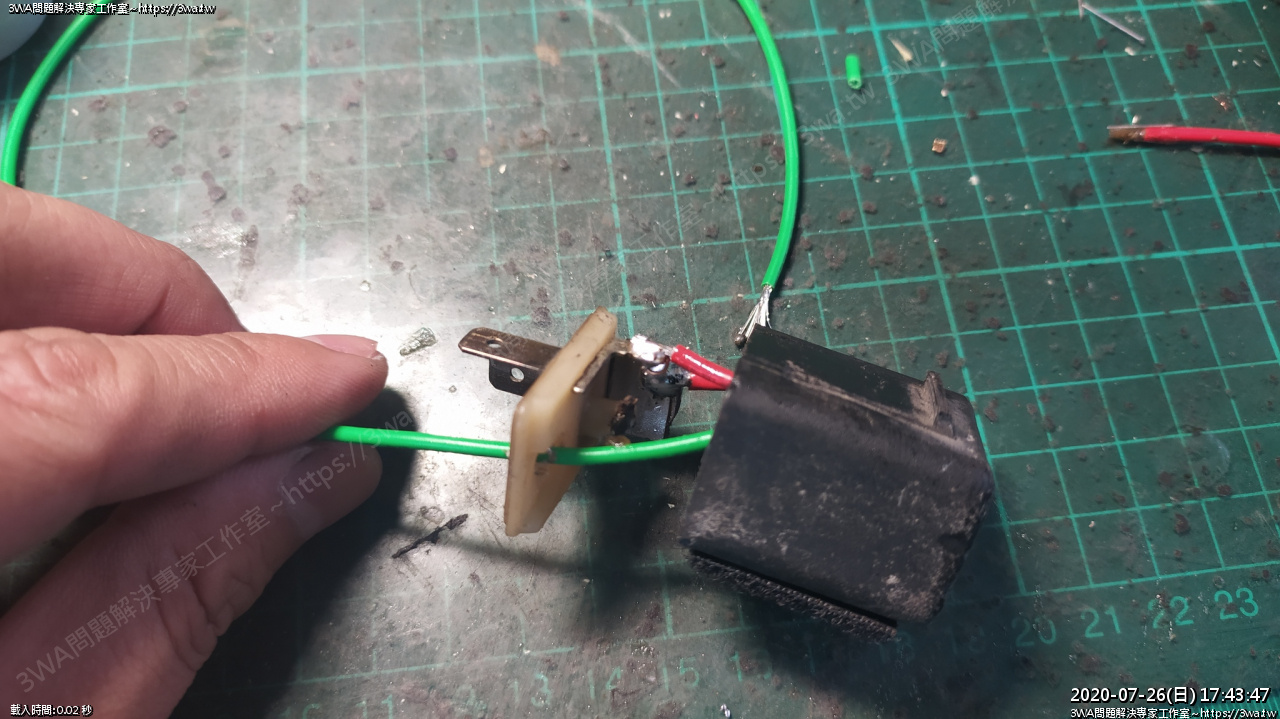

 接線剪短些，原 12V 接給 B，要輸出會閃的正電，接到 L

然後接地拉一條出來

 最後把線焊上

 焊好了

 壓入，測試看看~OK

測試 LED OK

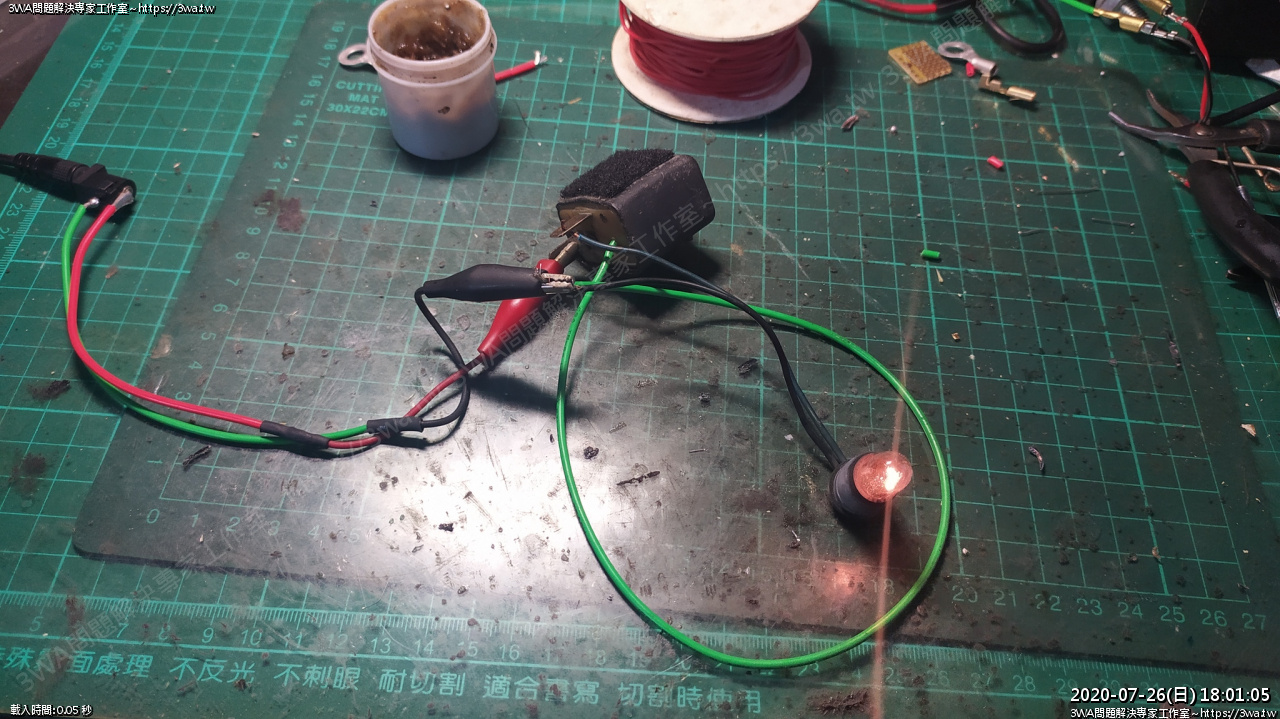

測試鹵素燈炮，也 OK

OK 作好了，原本的 2P Relay 也塞的下^_^

參考資料：

   555 計算機

http://gc.digitw.com/Program/NE555-CALC/555%20Timer%20Calculator.htm
