NSR 可程式 CDI V0.4 版

Nodemcu 腳位說明：

D1 凸電脈波訊號接收
D4 RC 訊號輸出給 RC 電腦
D6 點火訊號輸出給 2SC1815，再供給 SCR

V0.4 版的 NSR-CDI 主要三個工項：

1、驗證便宜的 SCR BT151-500R (500V 12A) 能不能取代貴鬆鬆的 SCR SG25AA60 (600V 25A)

2、讓二期的 RC  電腦也能有一期電腦的騎乘感受

3、開機時，自動開閉一次 RC 電腦 (伺服馬達)

下面是電晶體跟 SCR 接腳圖

7805 線性穩壓，個人是覺得輸入端降到8V左右，使用上就完全沒溫度了

後面供給 PC817、LED、2SC1815 那些都低功率，很安定

2SC1815 單晶片透過 2SC1815 再去驅動 BT151-500R SCR

SCR BT151-500R

SCR BT151-800R

接腳都一樣

PC817 很好用的光偶合

總之大家都有(10$)的勇氣了，那麼就開始作吧

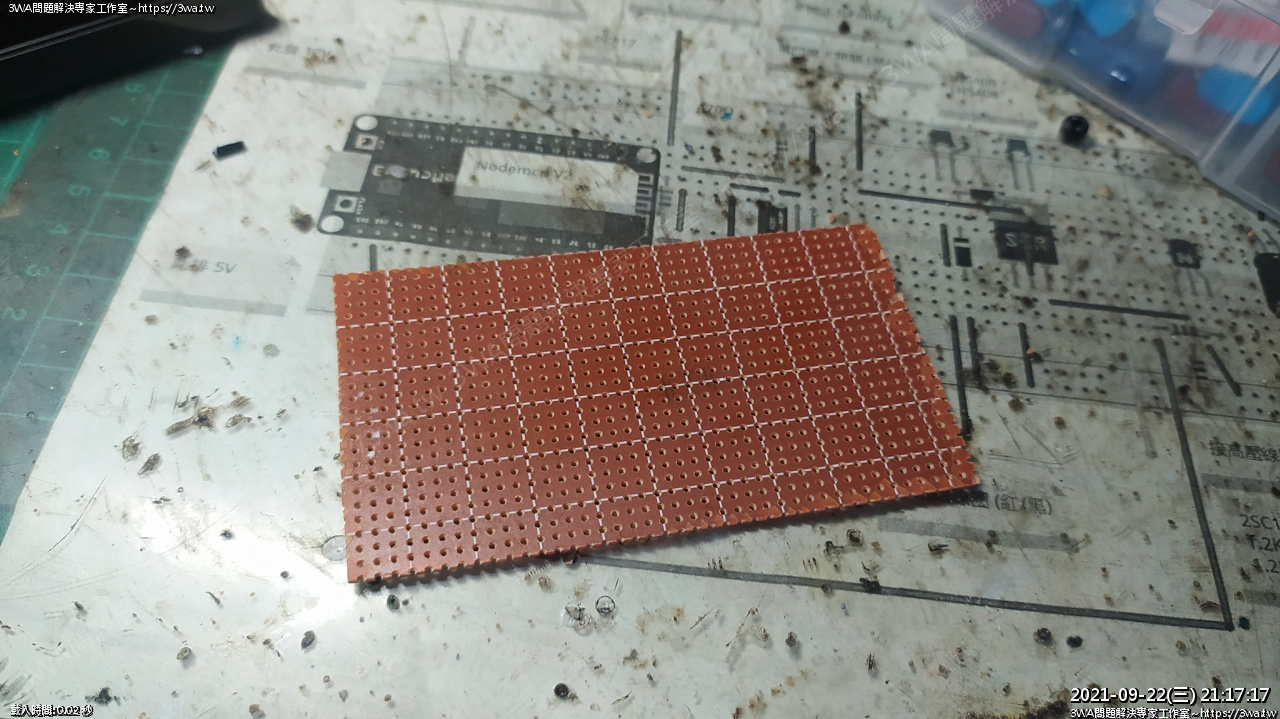

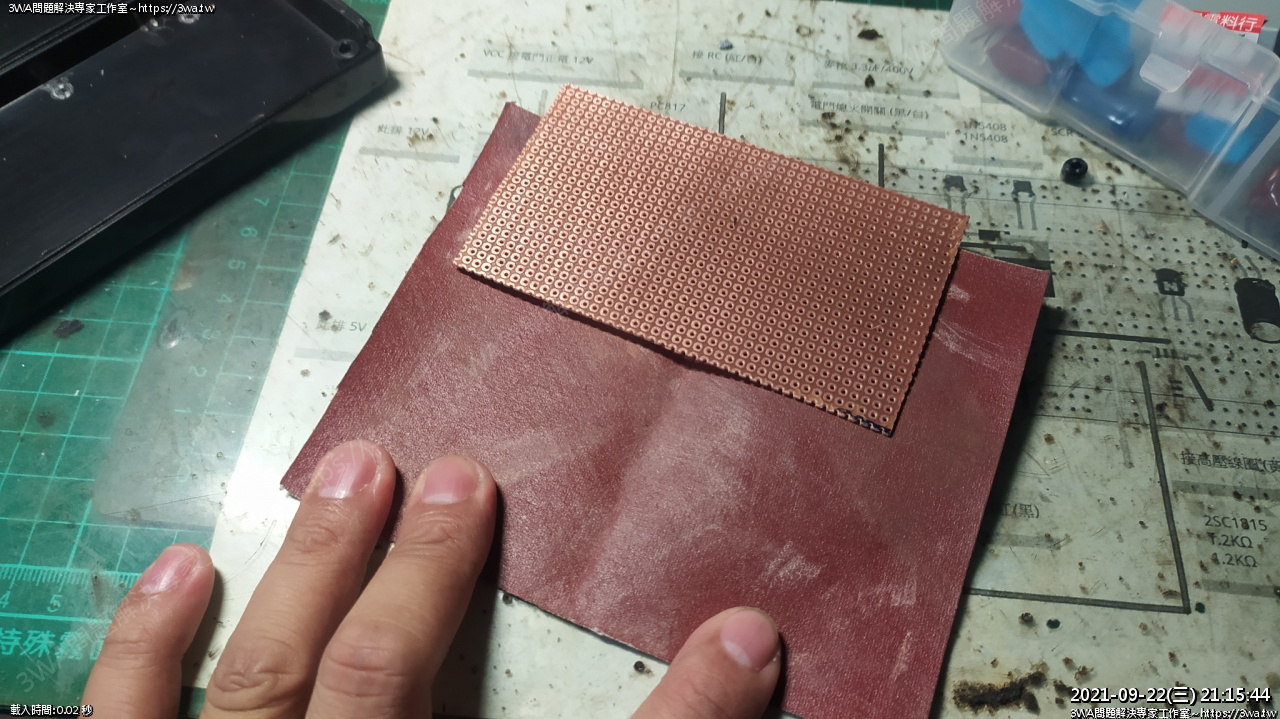

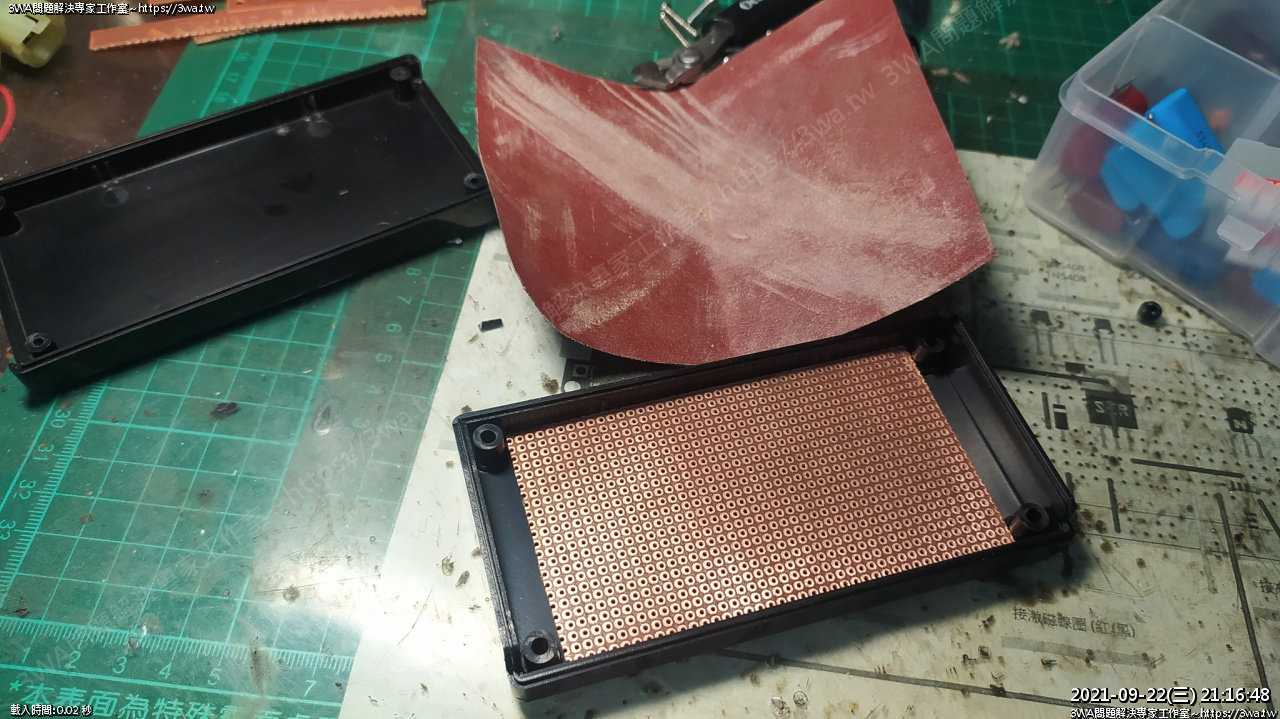

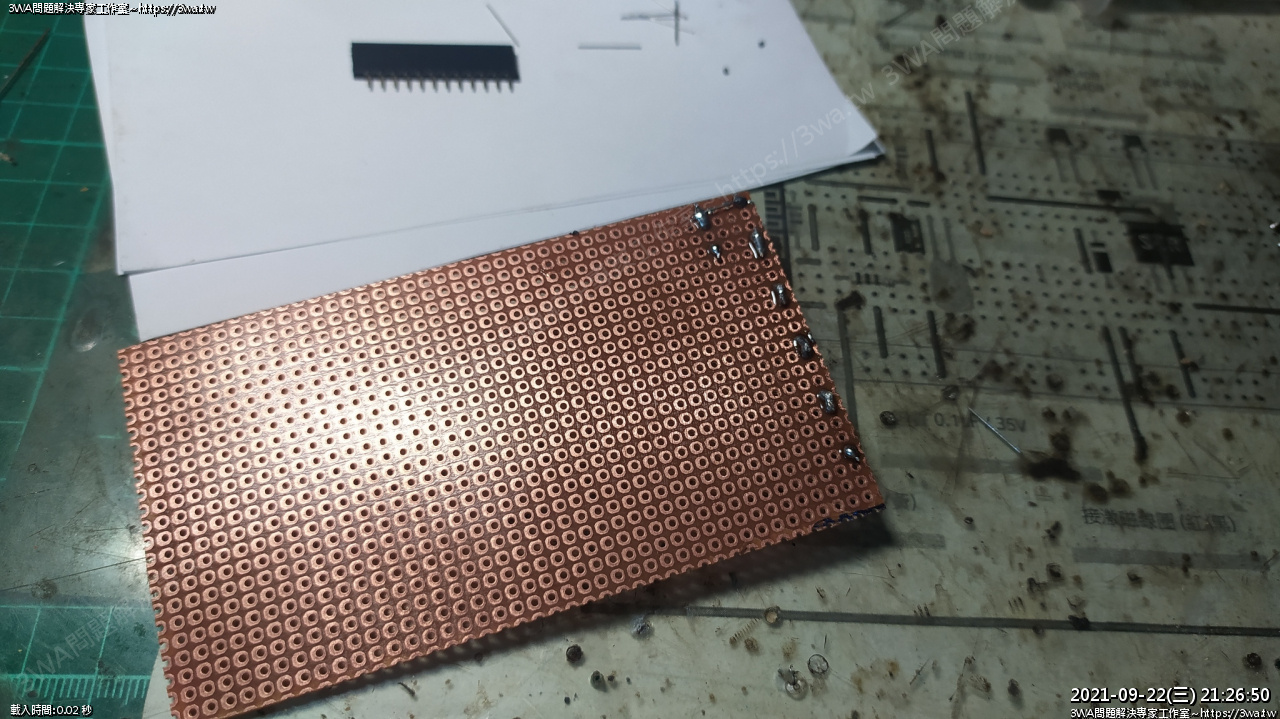

洞洞板先用砂紙打磨，等會比較好焊接

畫線，裁掉多餘的部分

左右二邊

下面那個多的也要裁掉

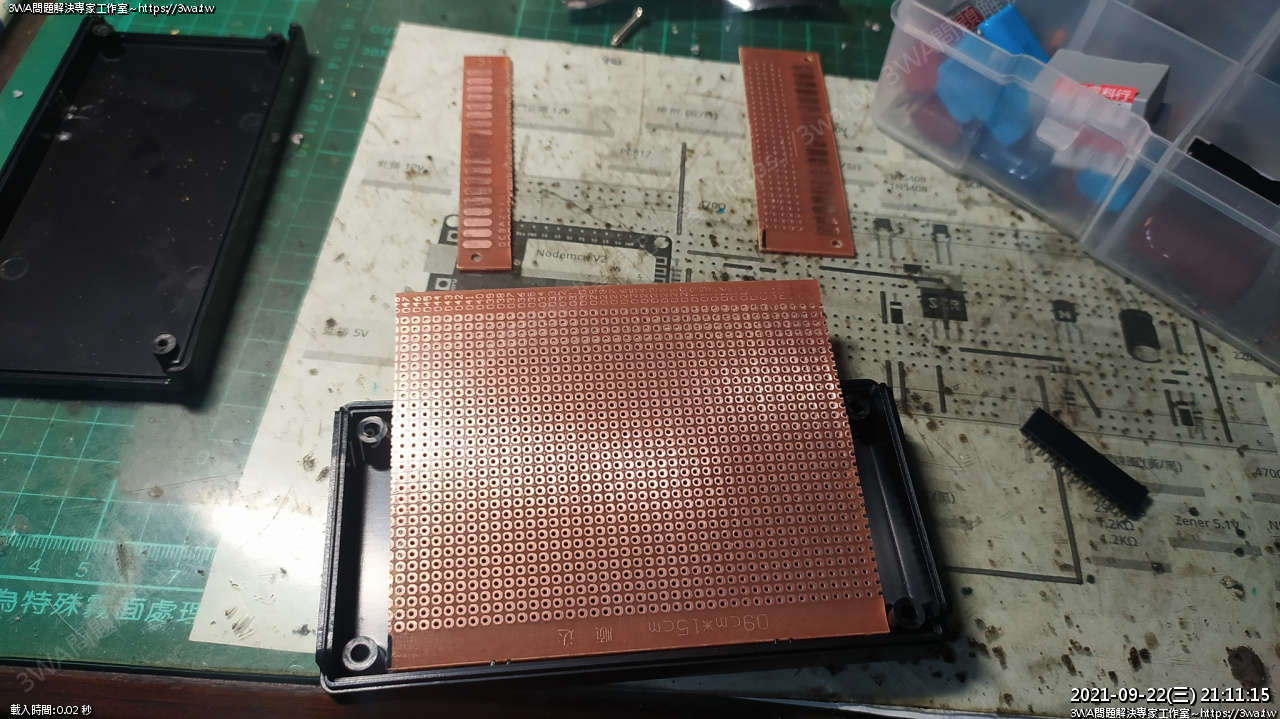

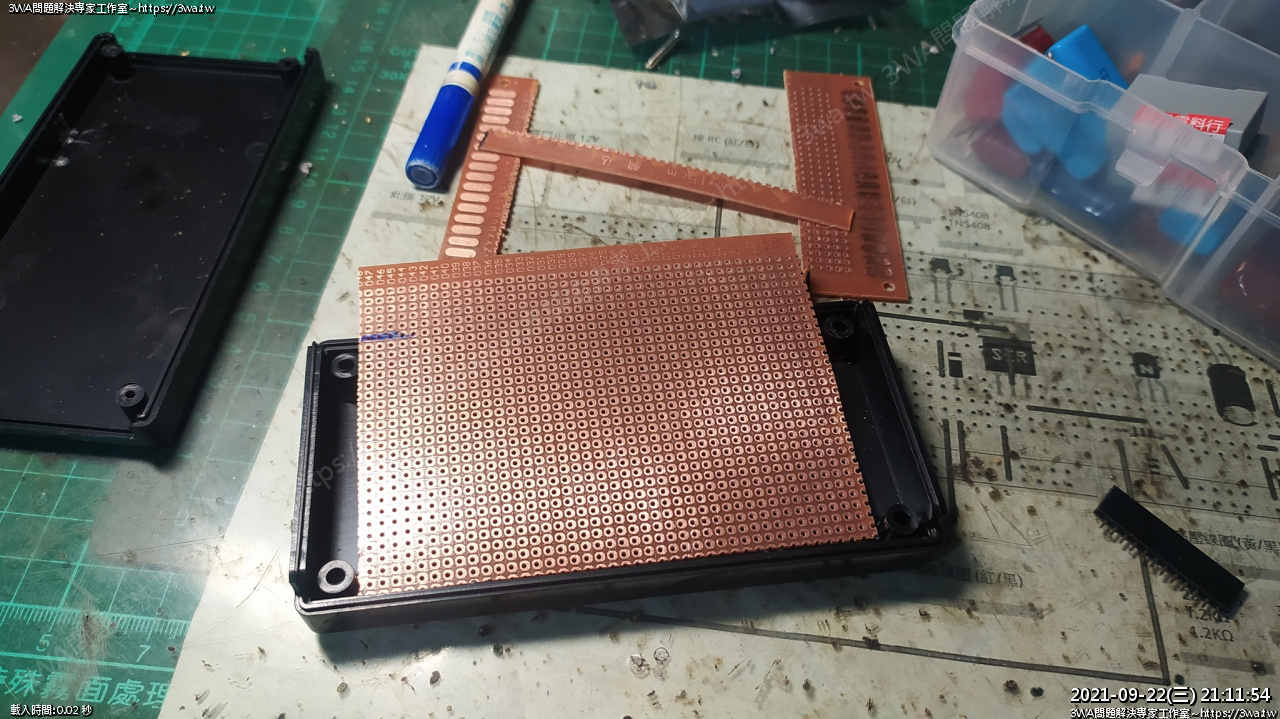

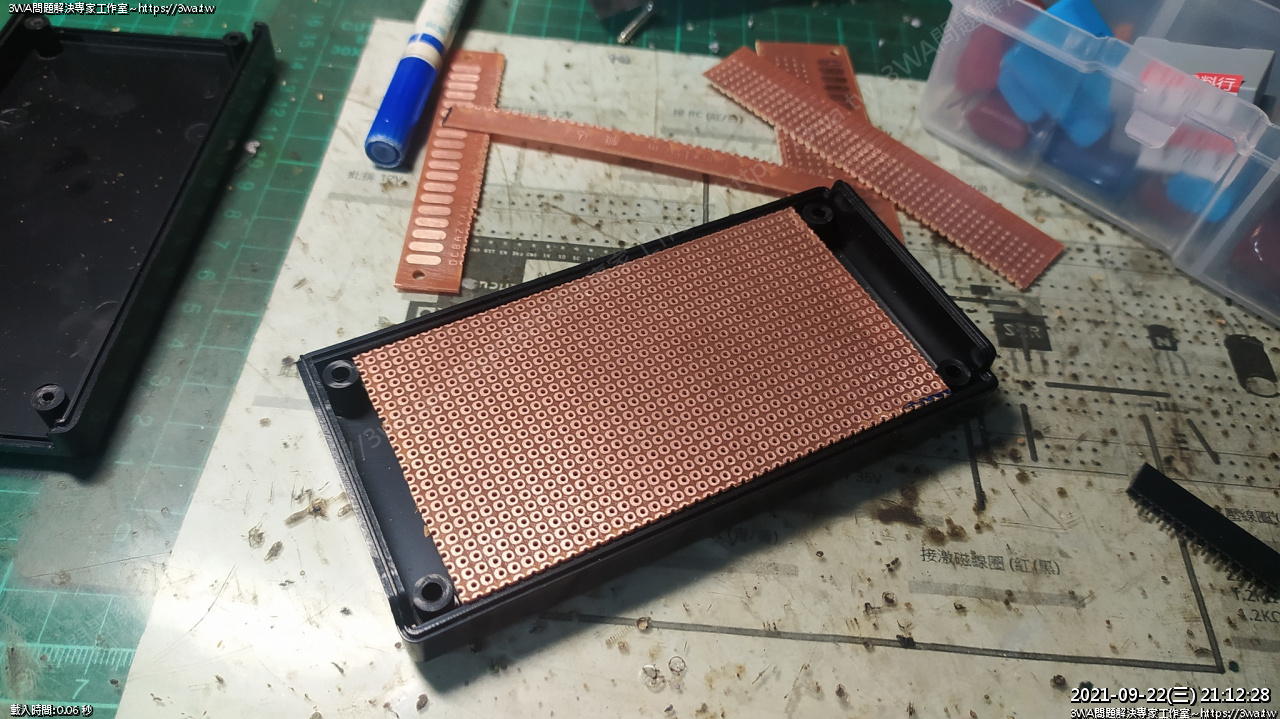

放進去，畫線

裁好了

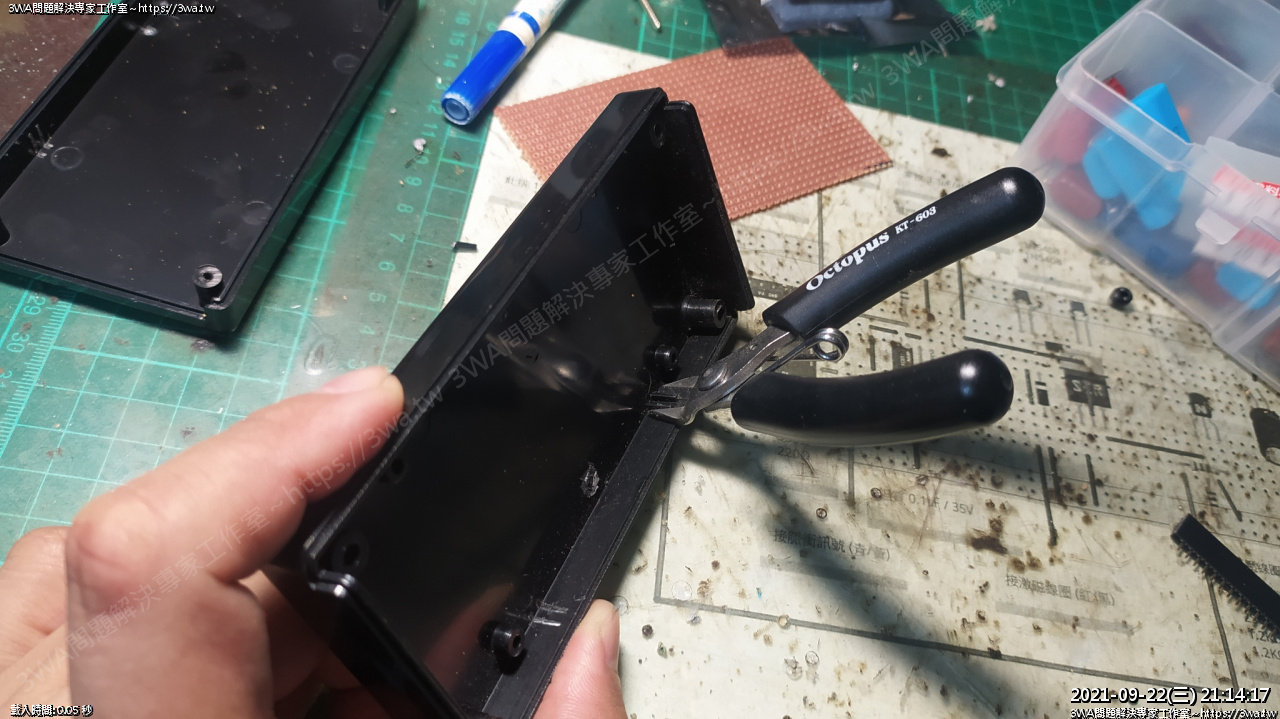

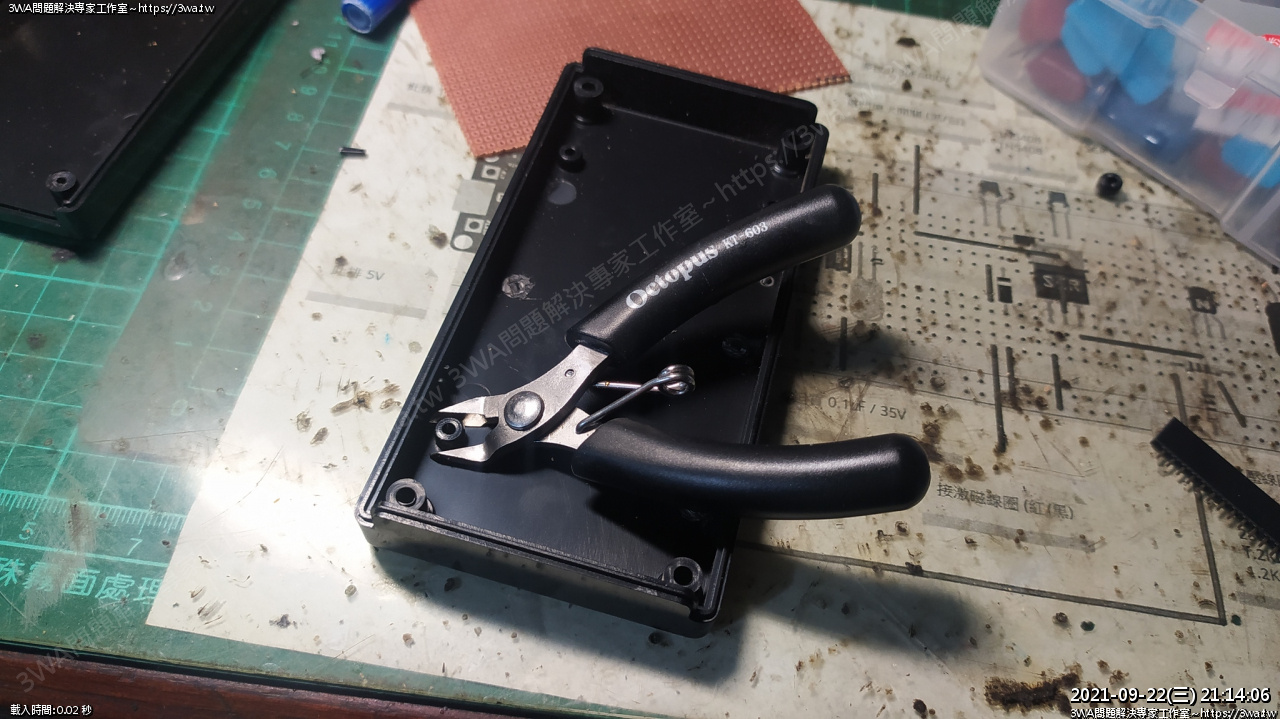

用銳利的斜口鉗，把凸起的地方都剪掉

剪

旁邊

都剪好了

電路板邊緣比較不平整的地方，也要磨平

這樣比較好放

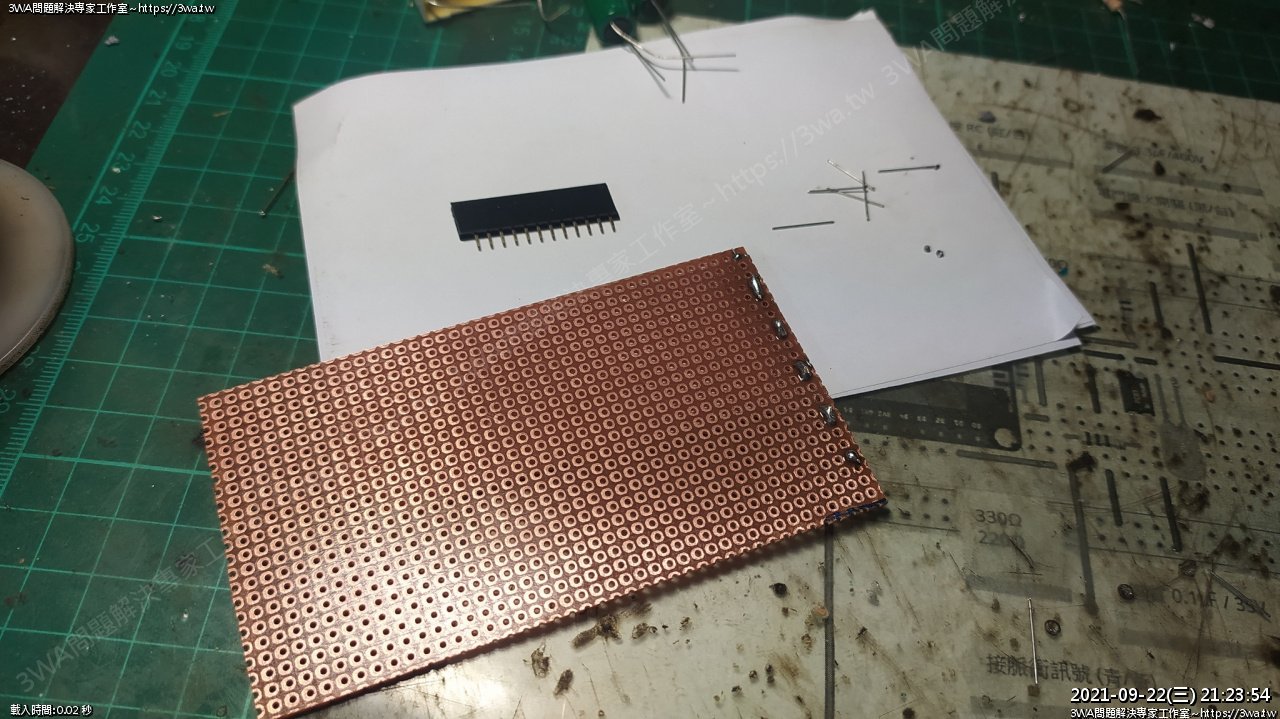

翻到背面，準備開始放零件

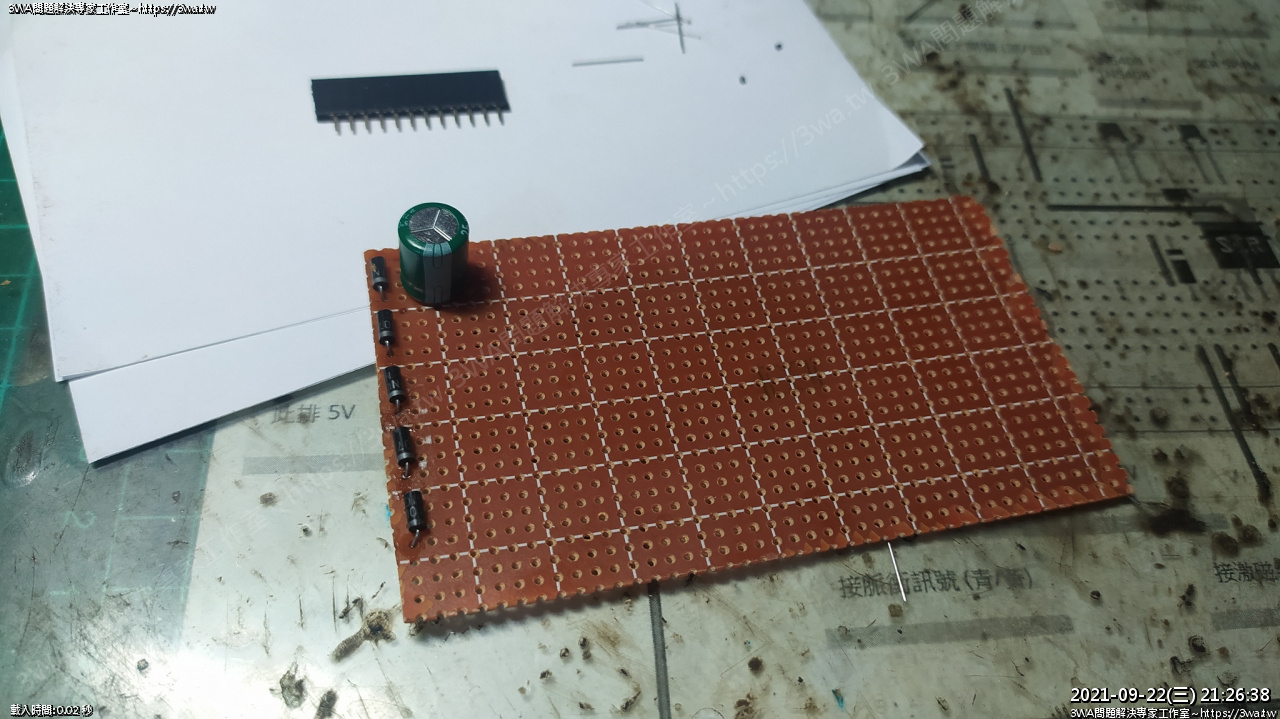

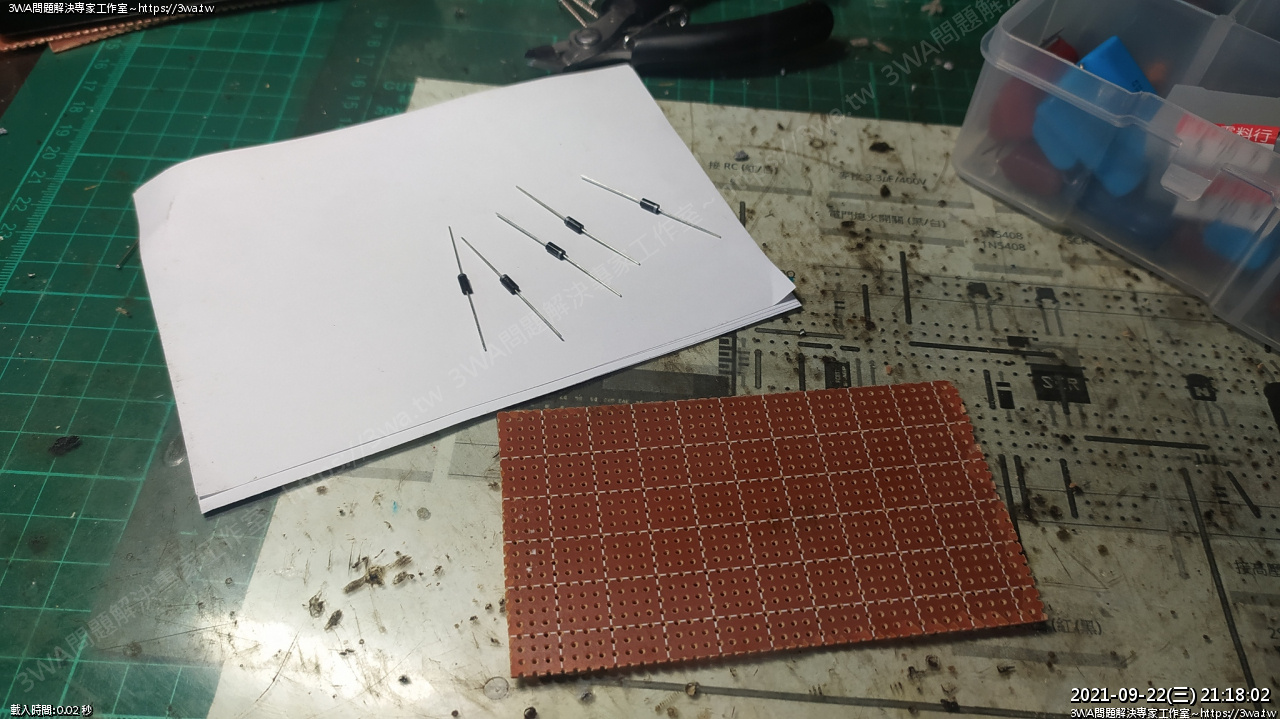

五支二極體 1N4007

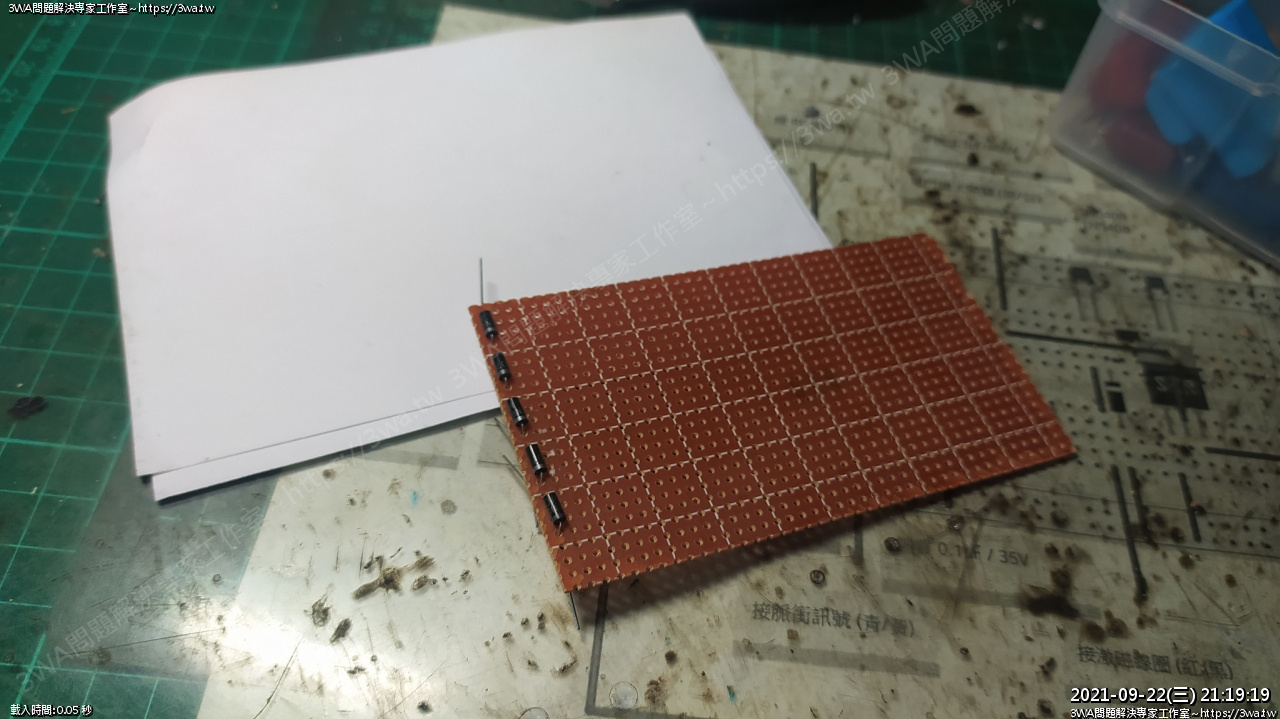

串聯

看洞板的哪一邊狀況比較好，不要焊到一半斷開就不好了

另一邊

然後12V的地方弄個電容，這顆是 470㎌/35V

焊上，跟二極體第一顆入電的地方焊一起

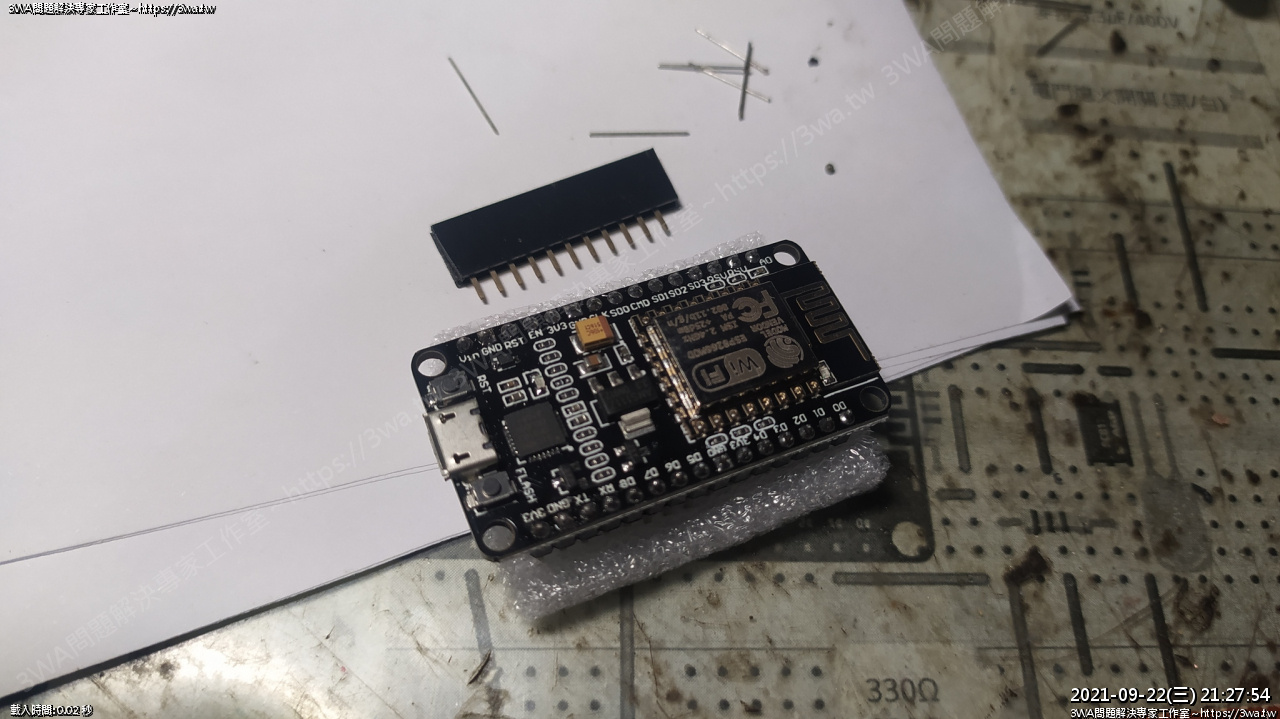

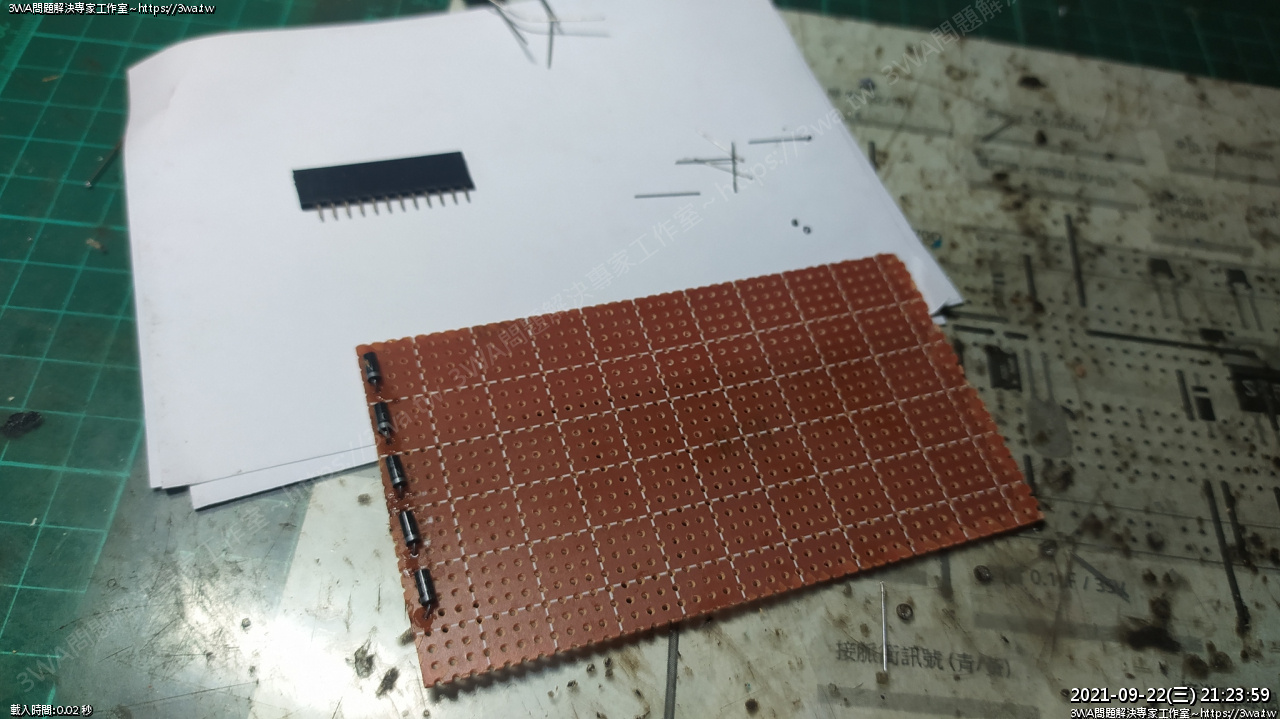

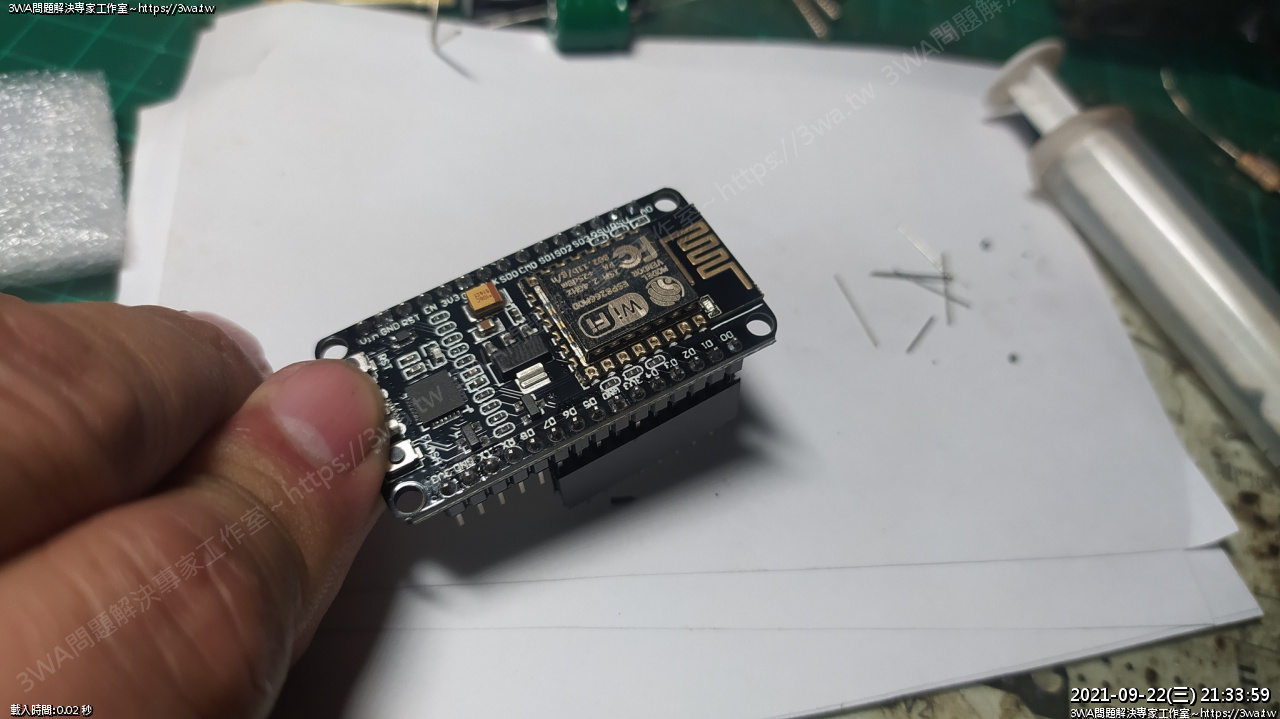

Nodemcu，上排只會用到 VCC、GND (左上角二支)

其實很想留 A0，用途很多，不過不要太貪心

用不到的都剪掉吧

上排留二支

電容的負極剛好可以接 Nodemcu 的 GND

GND 在第二支腳

下排，下排會用到 GND、D6、D4、D1

總之就留 GND D6、D4、D1 其他都剪掉

哈...排插也被我剪成這樣了

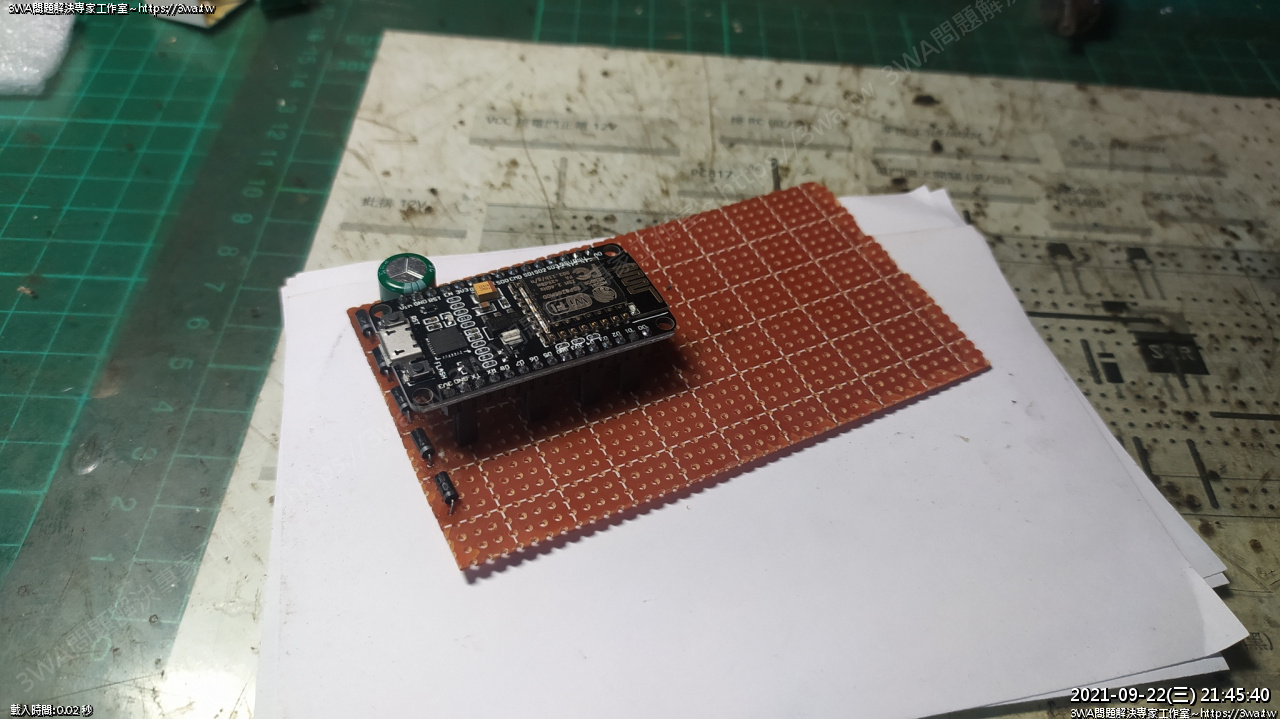

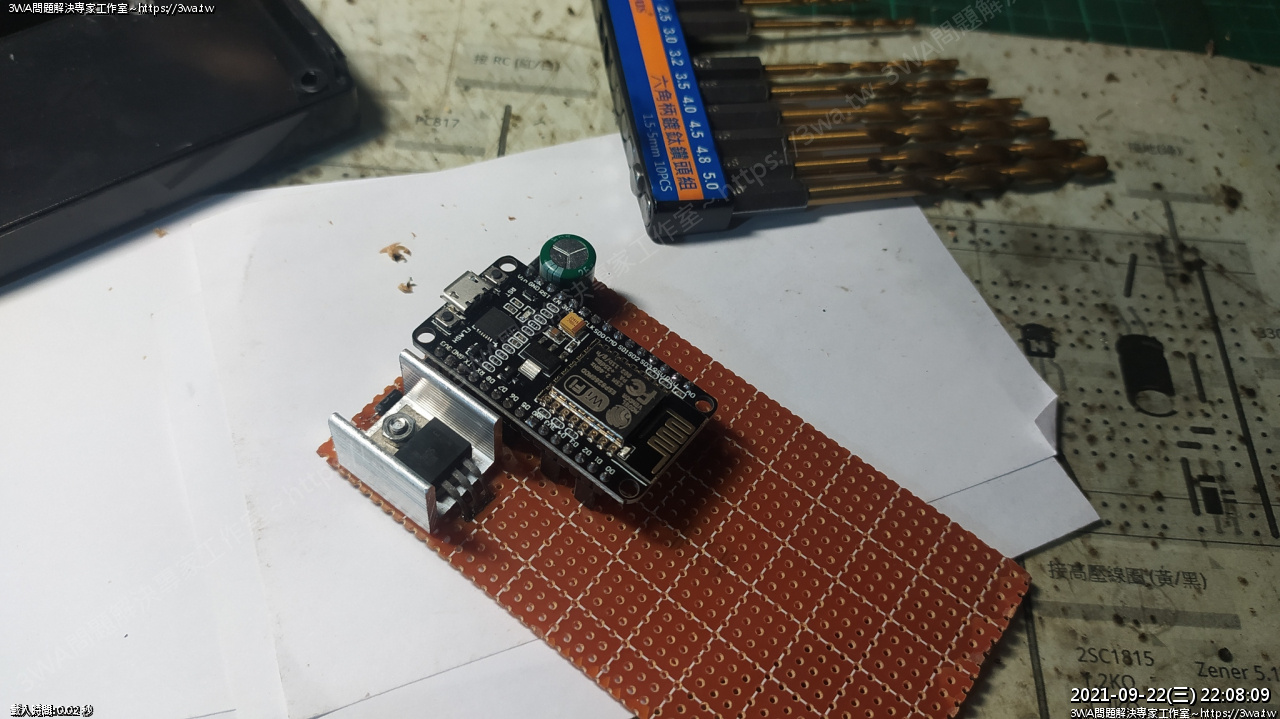

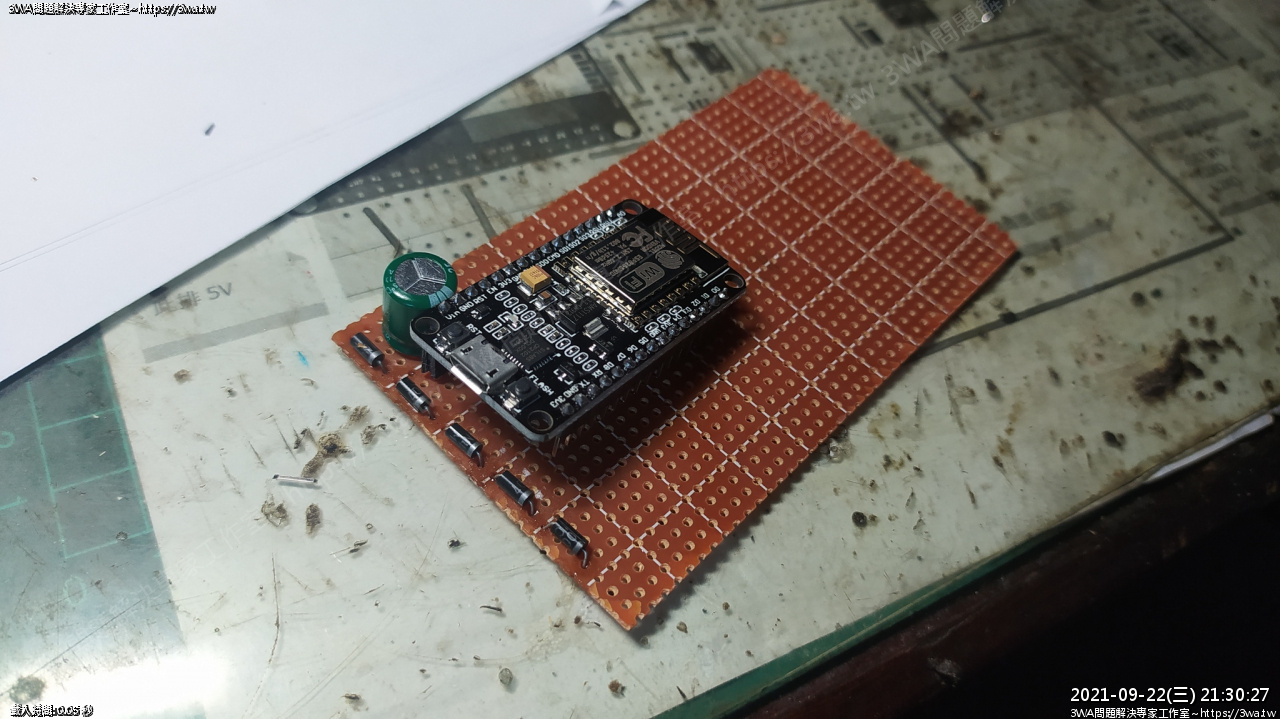

擺上

腳座焊上

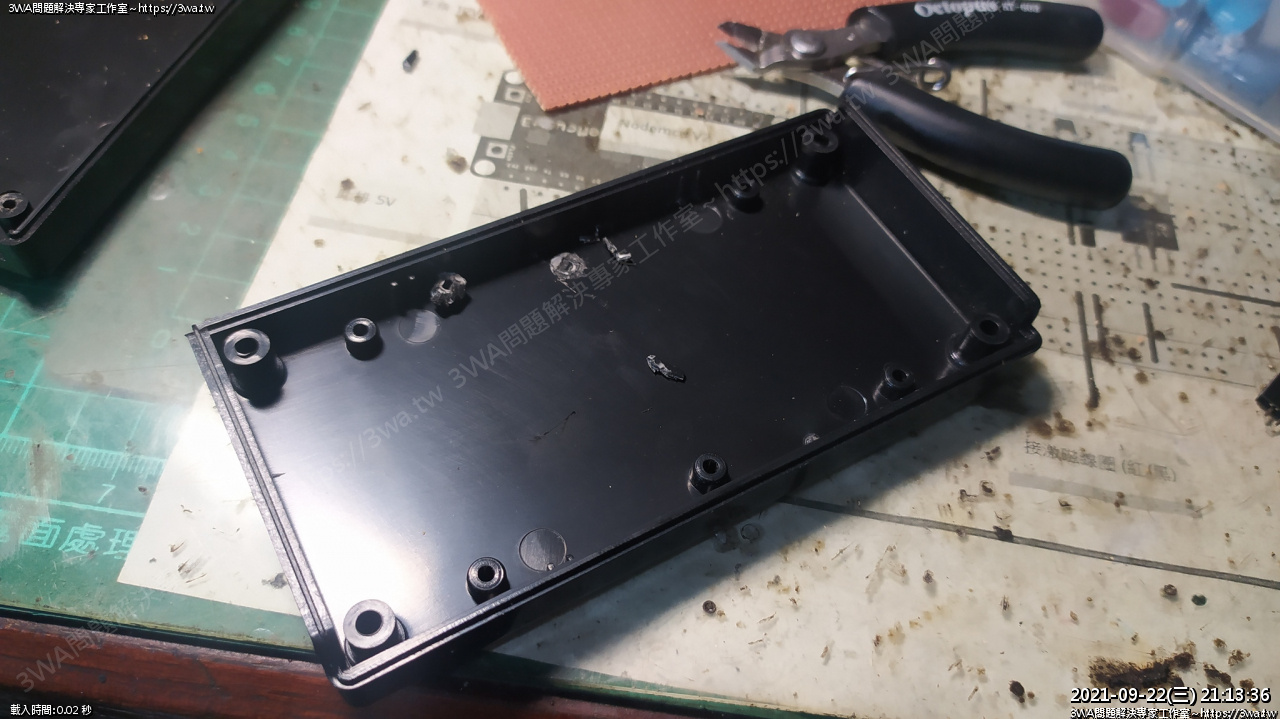

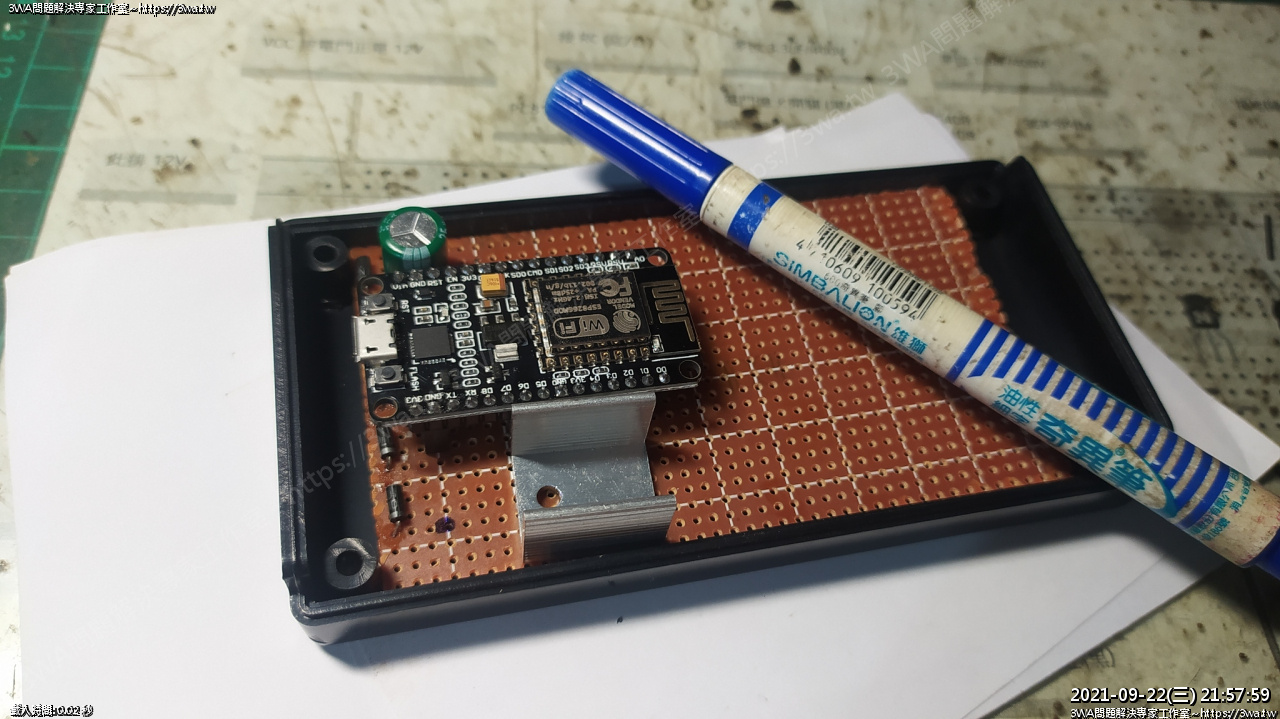

確定可以放到矮盒子裡

順利，繼續

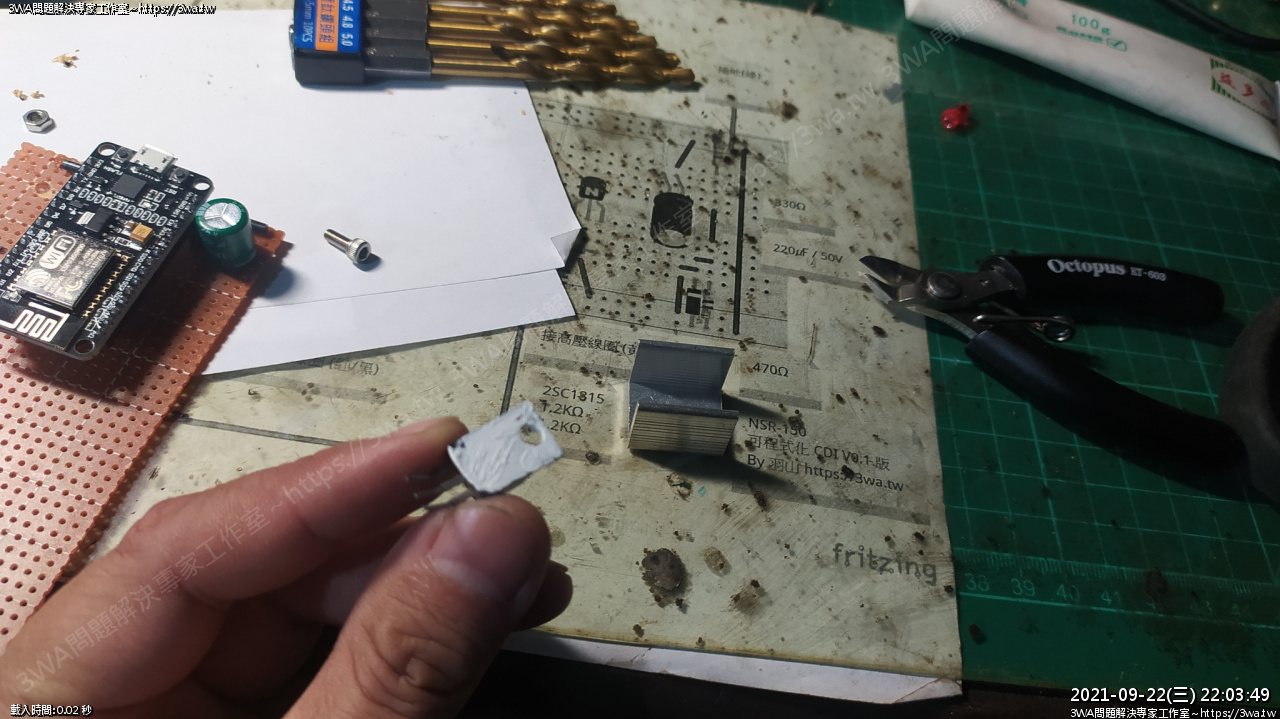

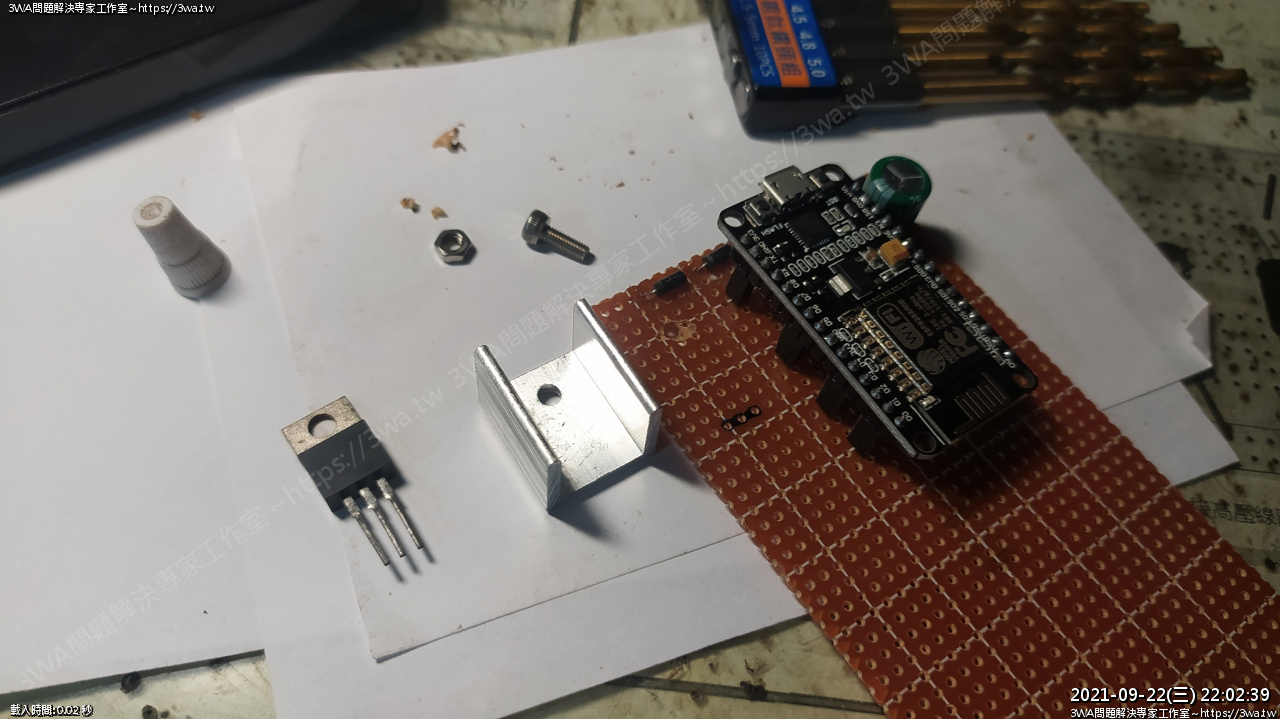

思考一下配置，散熱片的高度有點高，要買低腳的才行，高腳的要裁一些些掉

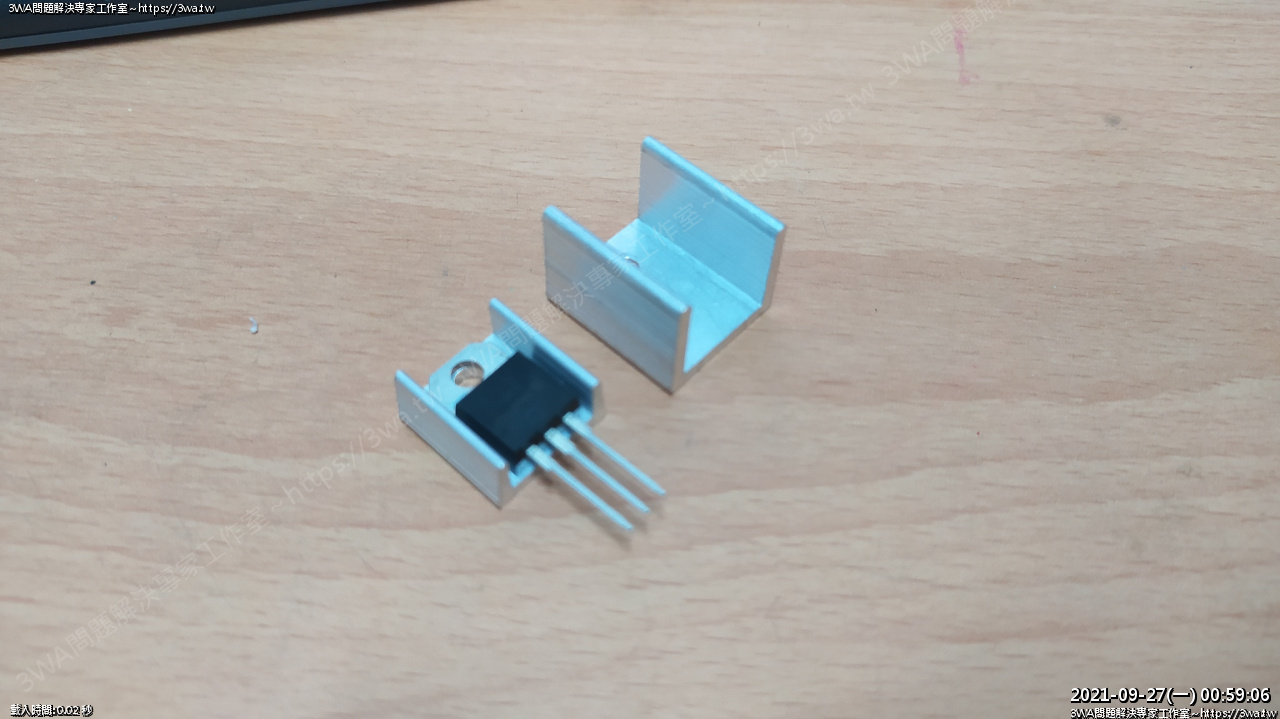

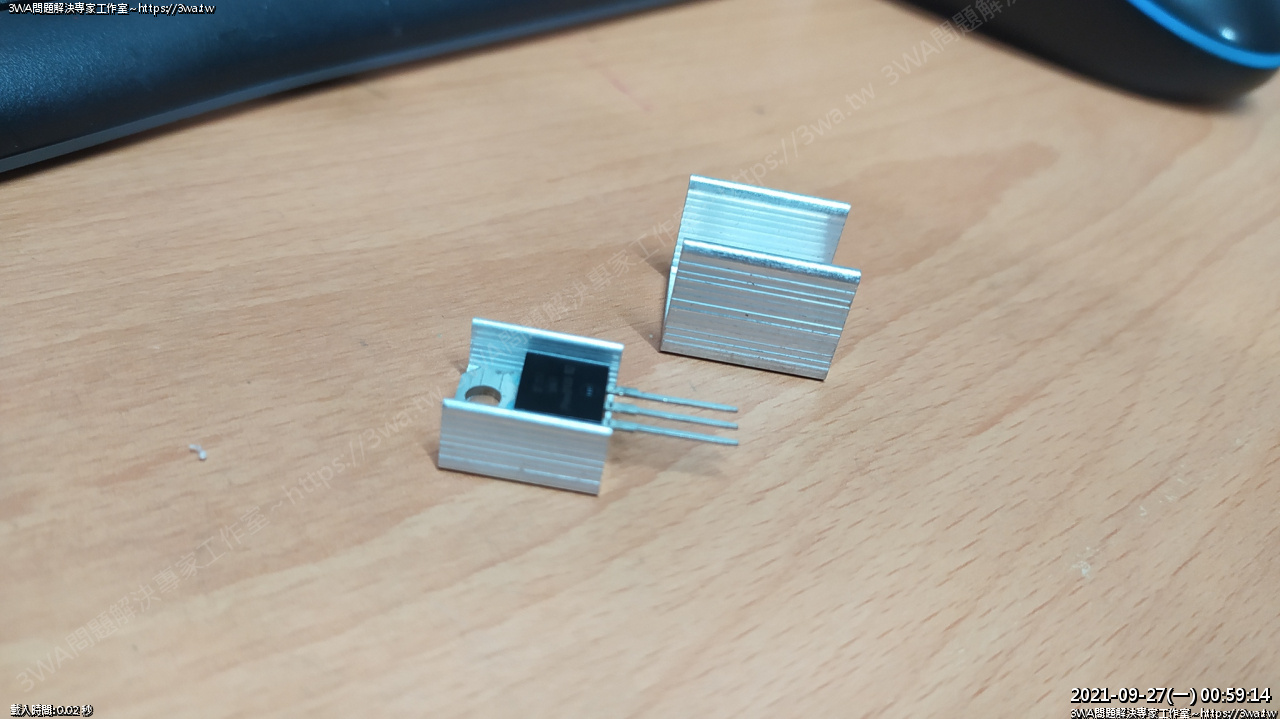

 高腳與低腳散熱片的差別

 高度差滿多的，建議同學買的時候注意一下

再閤上看看，非常一敗

這個地方放 7805，麥克筆作記號

3.0 鑽頭

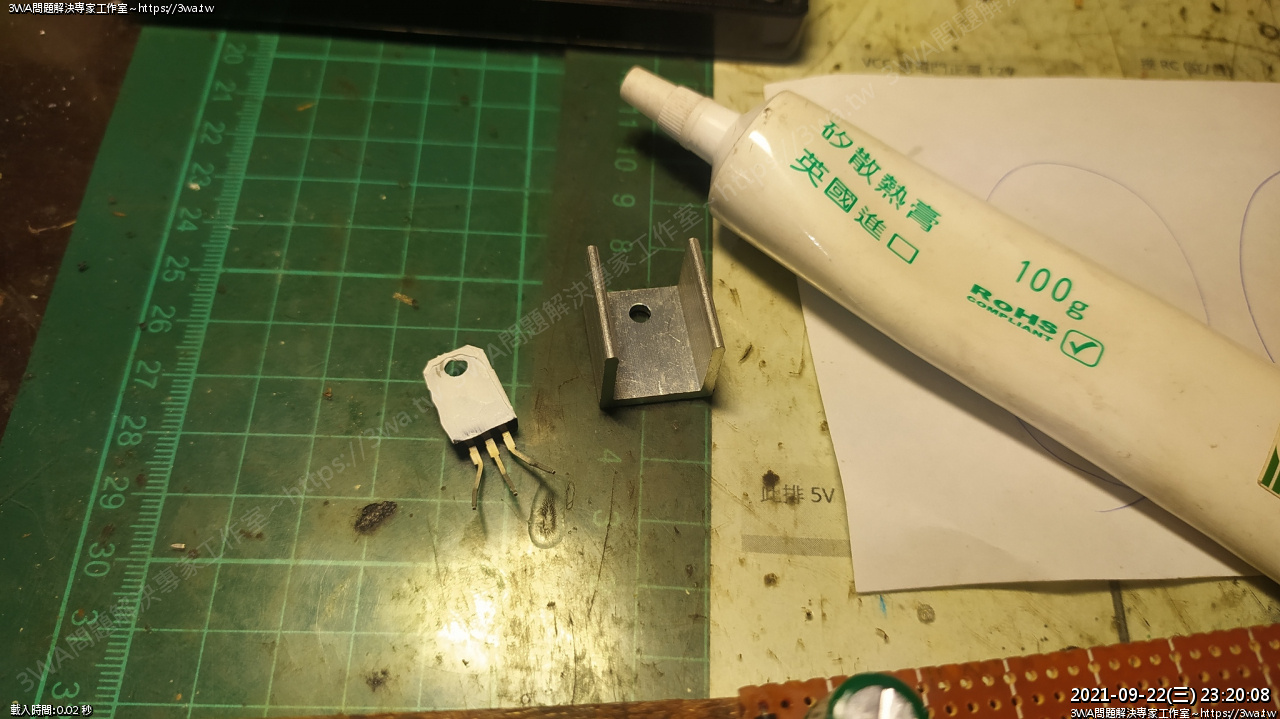

擠散熱膏

接腳的地方，麥克筆畫一下

好了

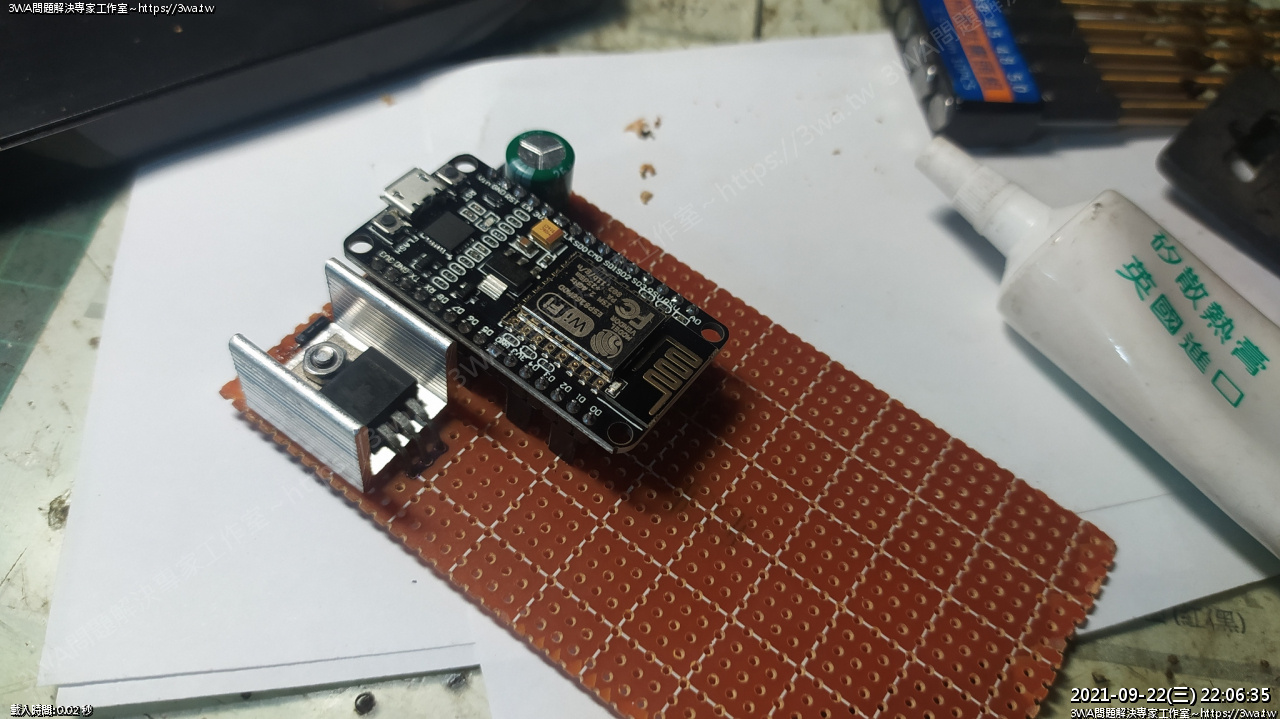

鎖上

螺帽在上，螺絲在下

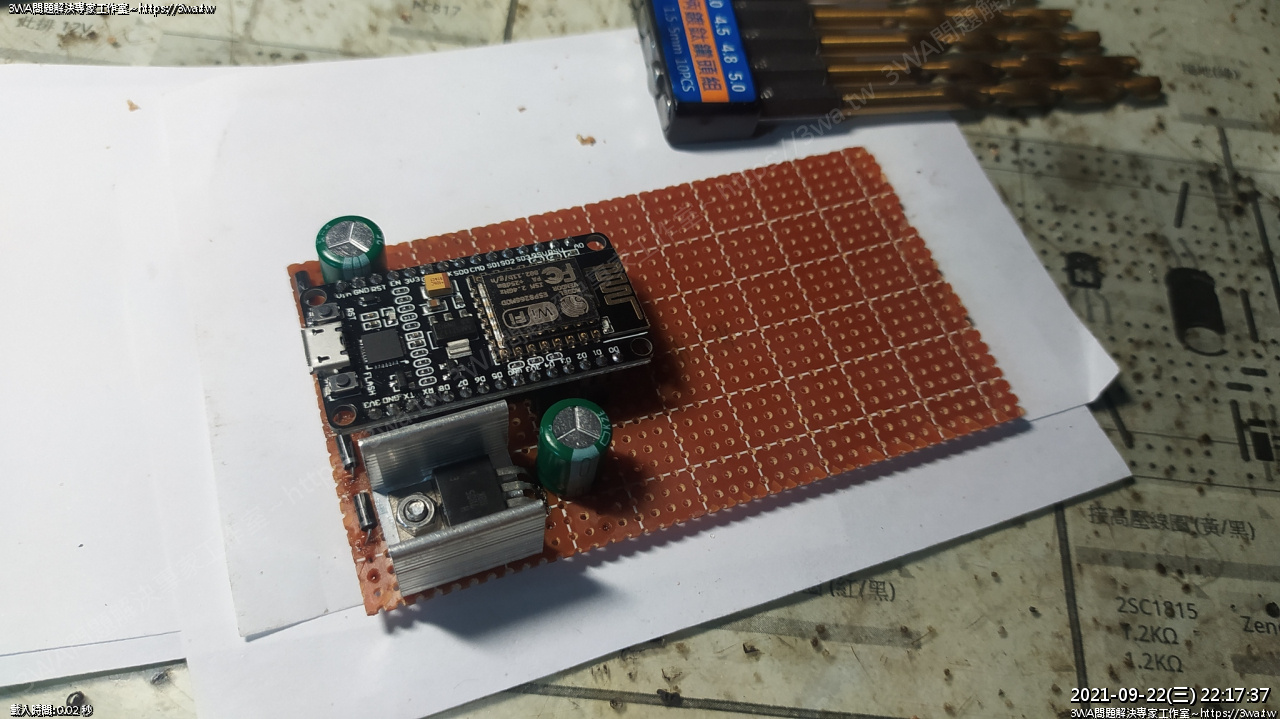

12->(串了五顆二極體)->8.5V，經過 7805->5V 這裡可以放一個電容

470㎌/35V 電容剛好 5V 跟中間腳GND

焊

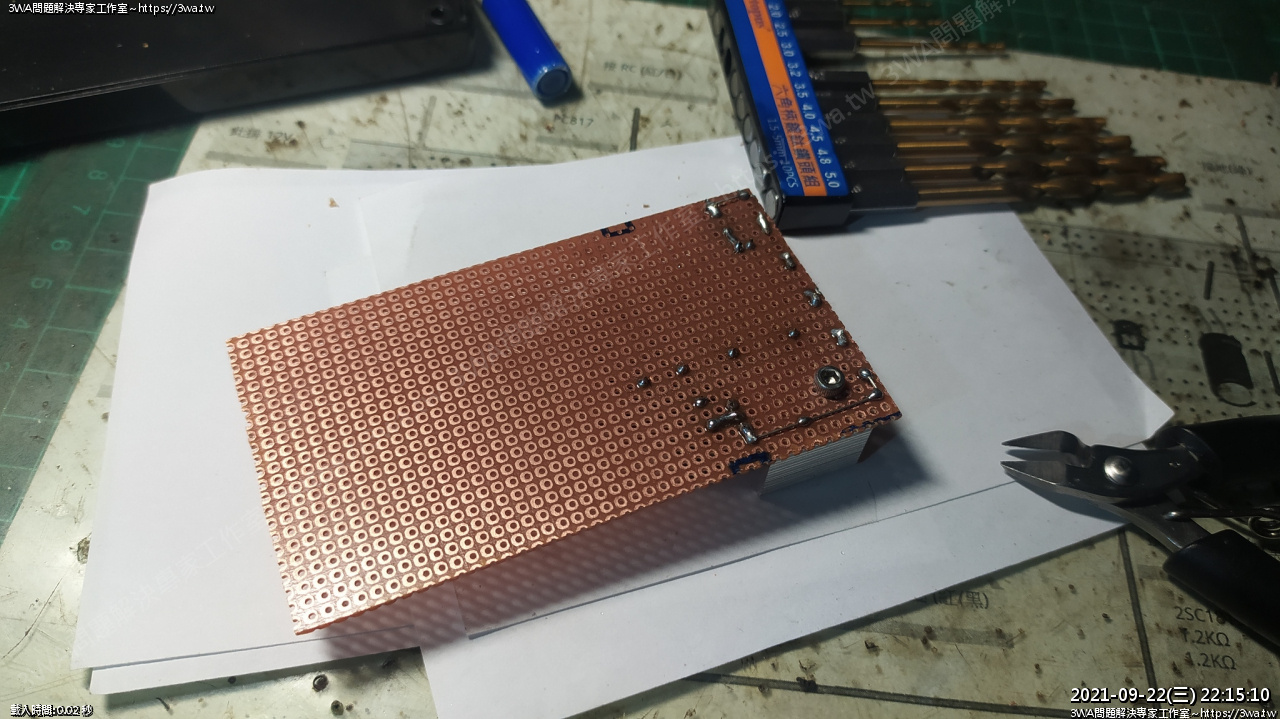

然後板子左右二邊麥克筆畫一下，這邊會預留束帶、12V跑線的空間

翻回正面

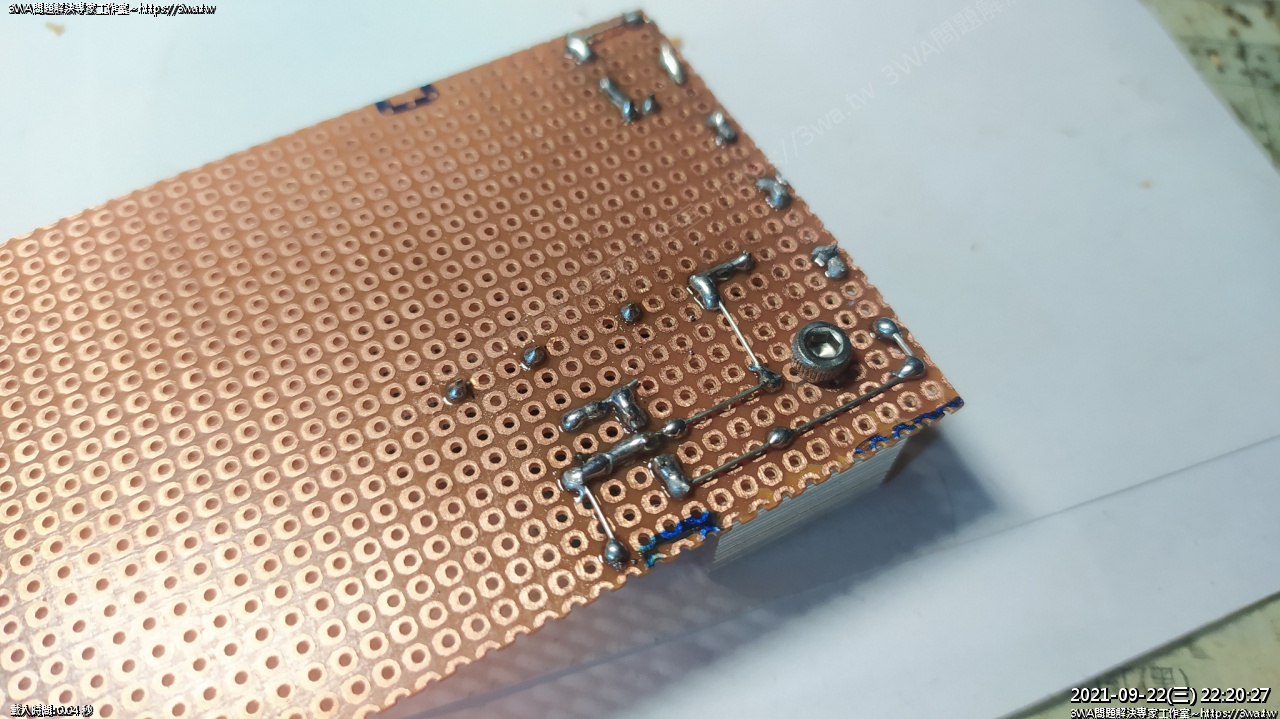

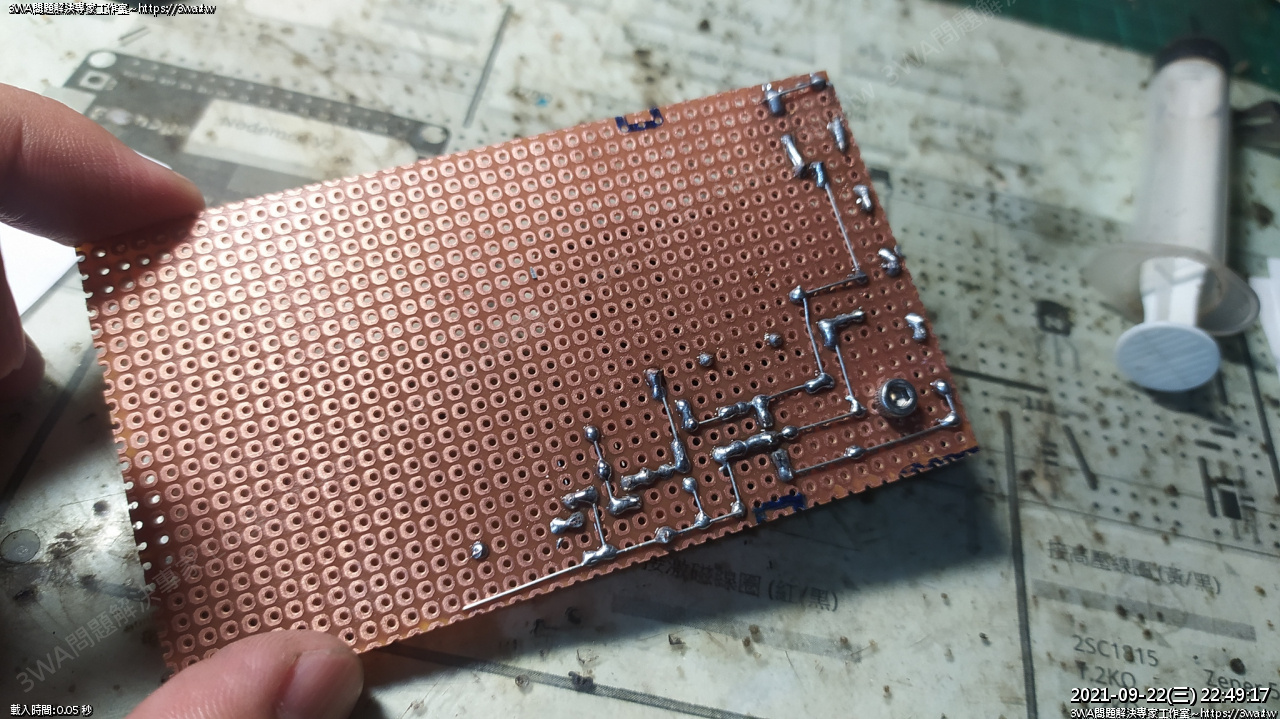

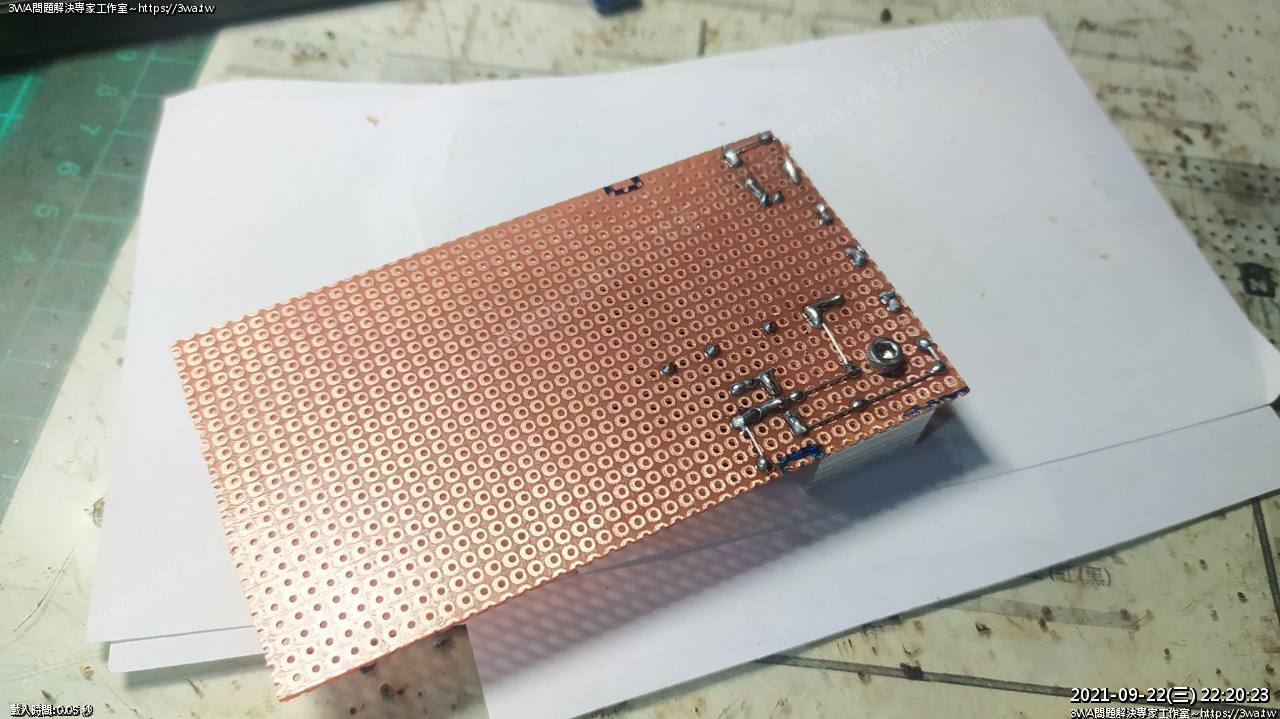

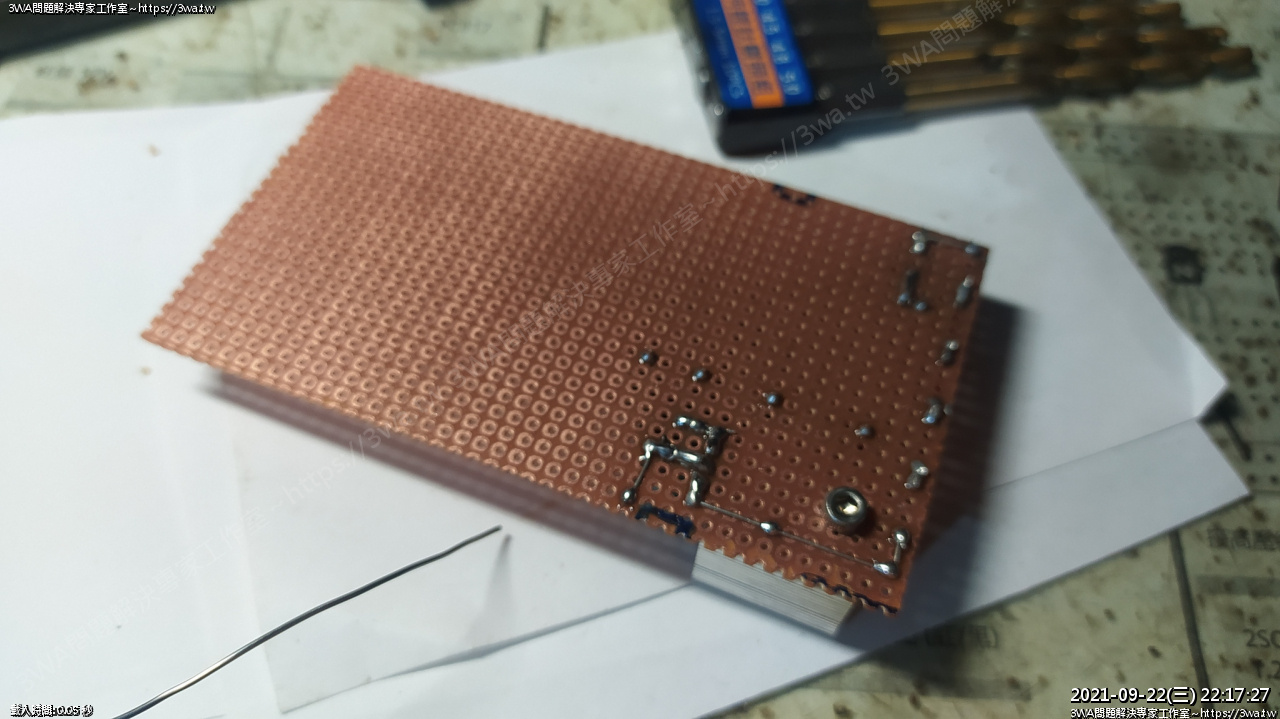

背面再看一次，目前電路右下角接 7805 細線那條是  8.5V

電路左下角拉出來碰到邊邊的，是 GND

5V 的電就是中間邊上那排

把 5V 接實線到 Nodemcu VCC

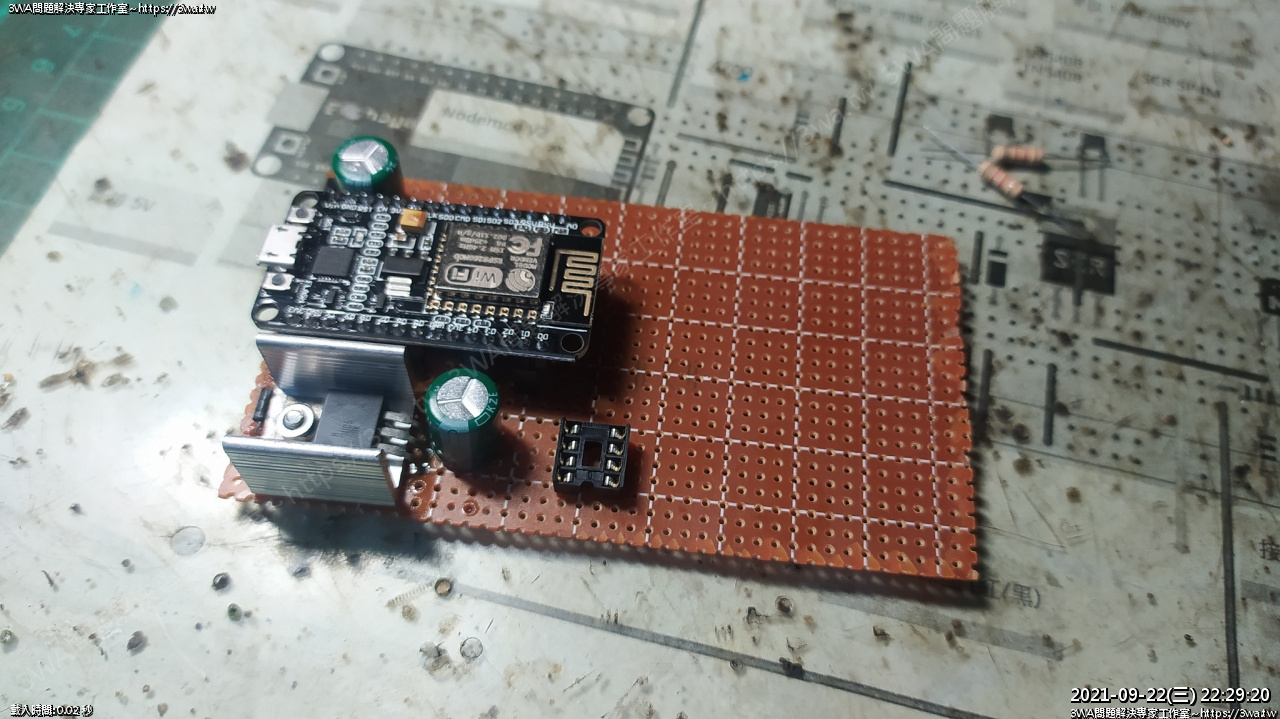

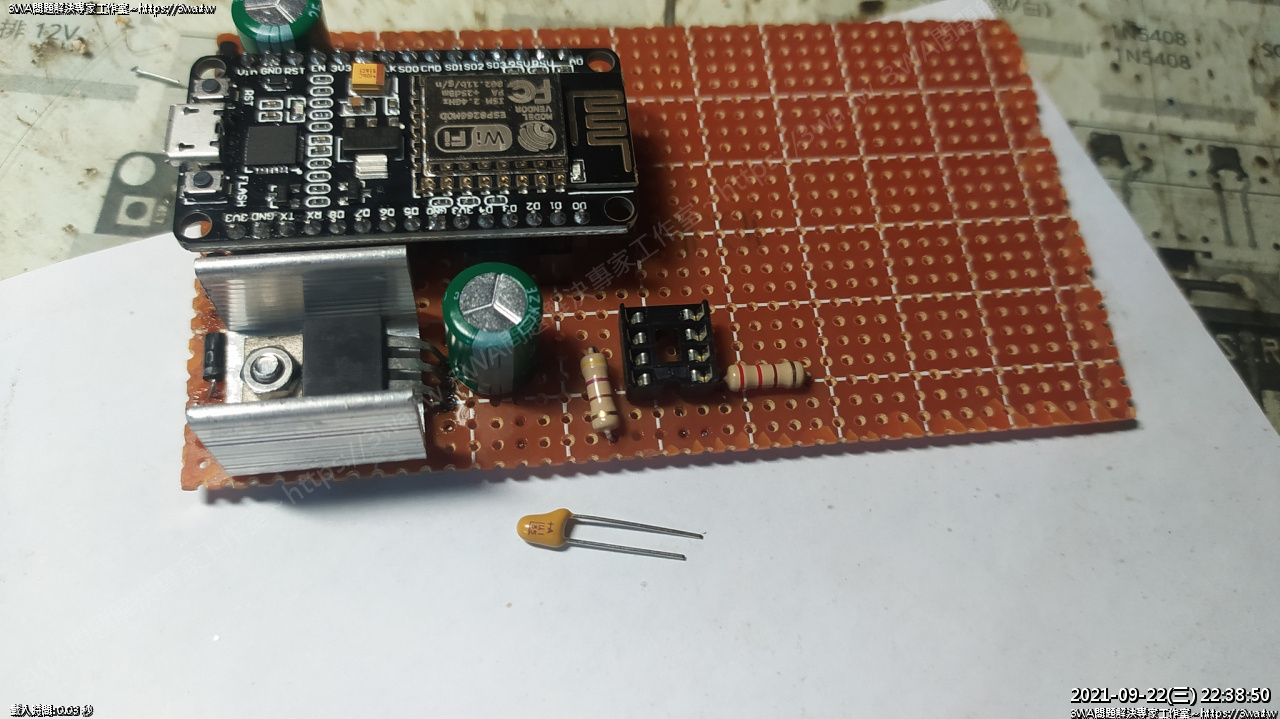

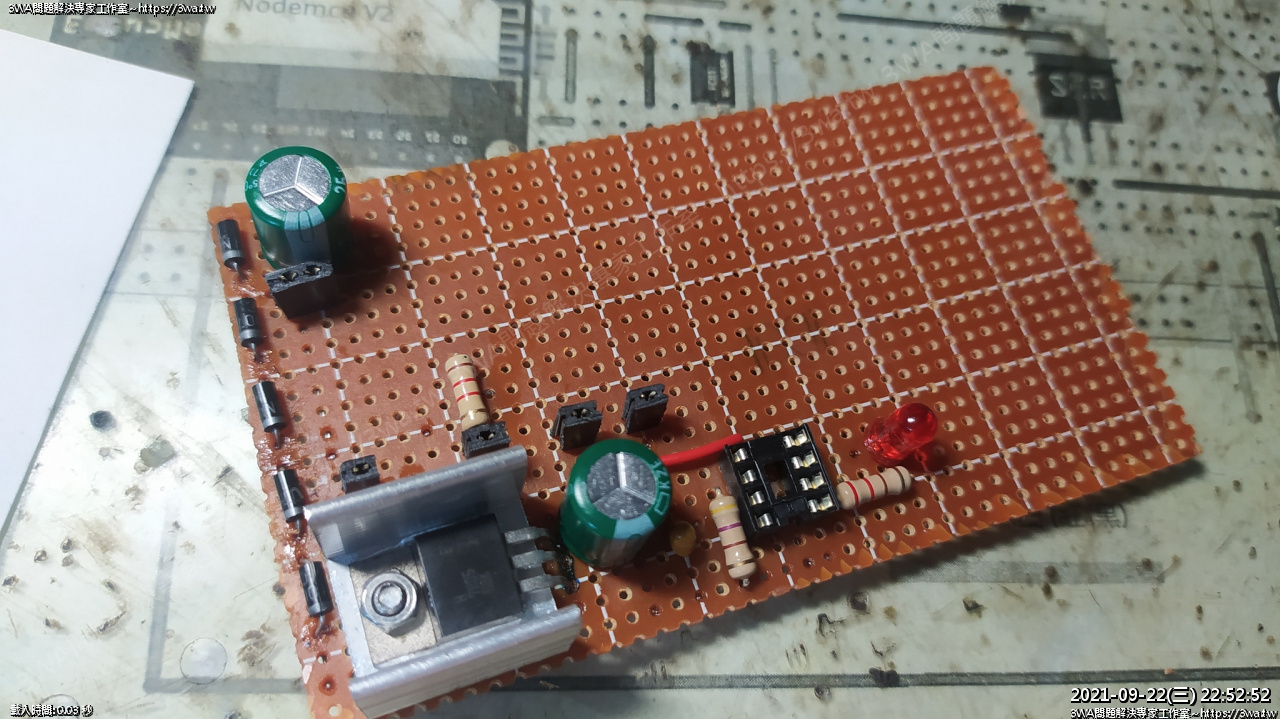

接下來擺放8PIN 座，要放 PC817

這次學乖了，第一支腳拉出去接電阻，這樣配置比較方便 220Ω

然後 PC817 第四腳，接470Ω、鉭值電容接地，就接到底即可

鉭值電容有正負極，長腳是正，同學眼睛不好的話可以用放大鏡看

有個小小的「+」

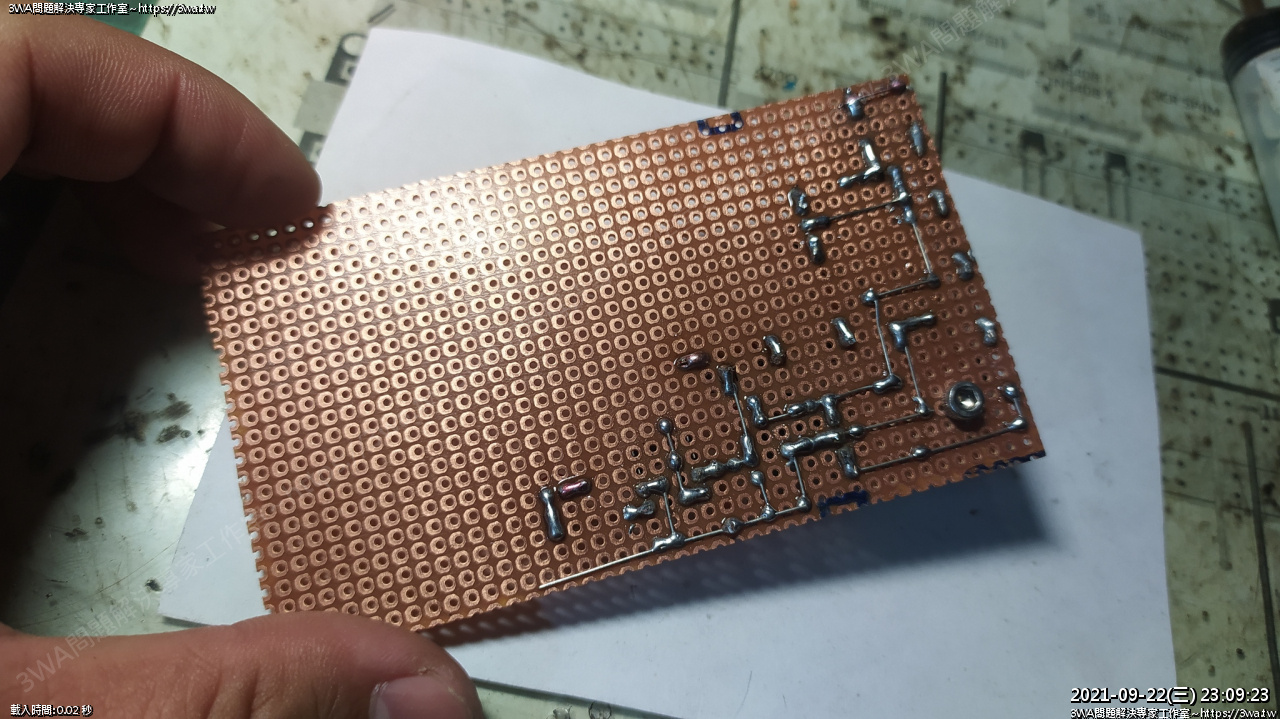

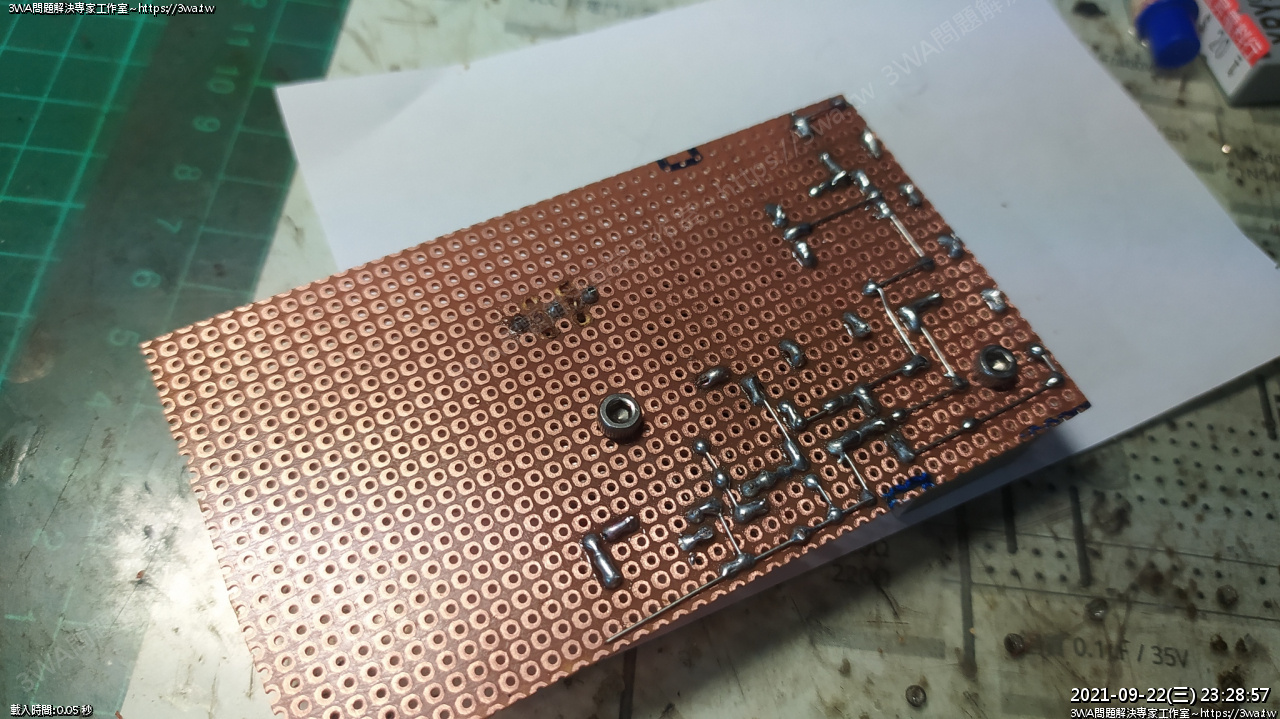

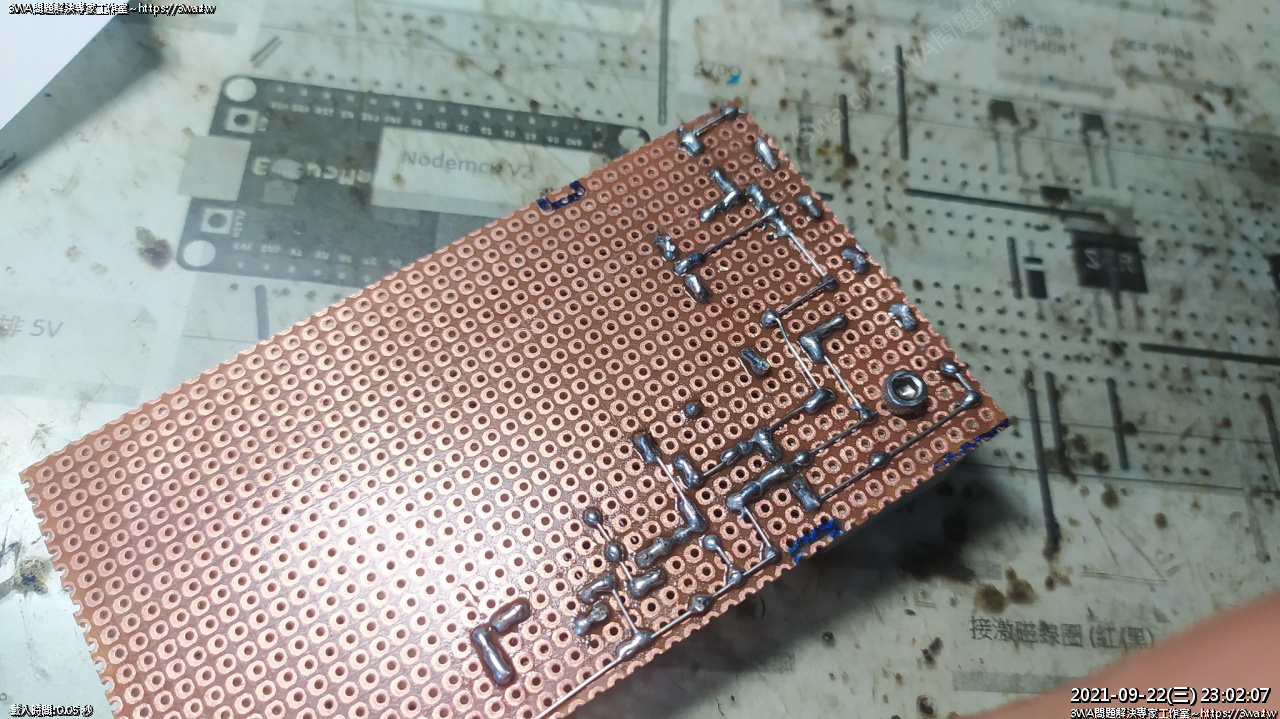

背面

然後拉 PC817 要用的 VCC

第一支腳接的220Ω，再接 LED

然後 D6 是點火，D6 要接去 2SC1815 經過一顆 1.2KΩ，接 B

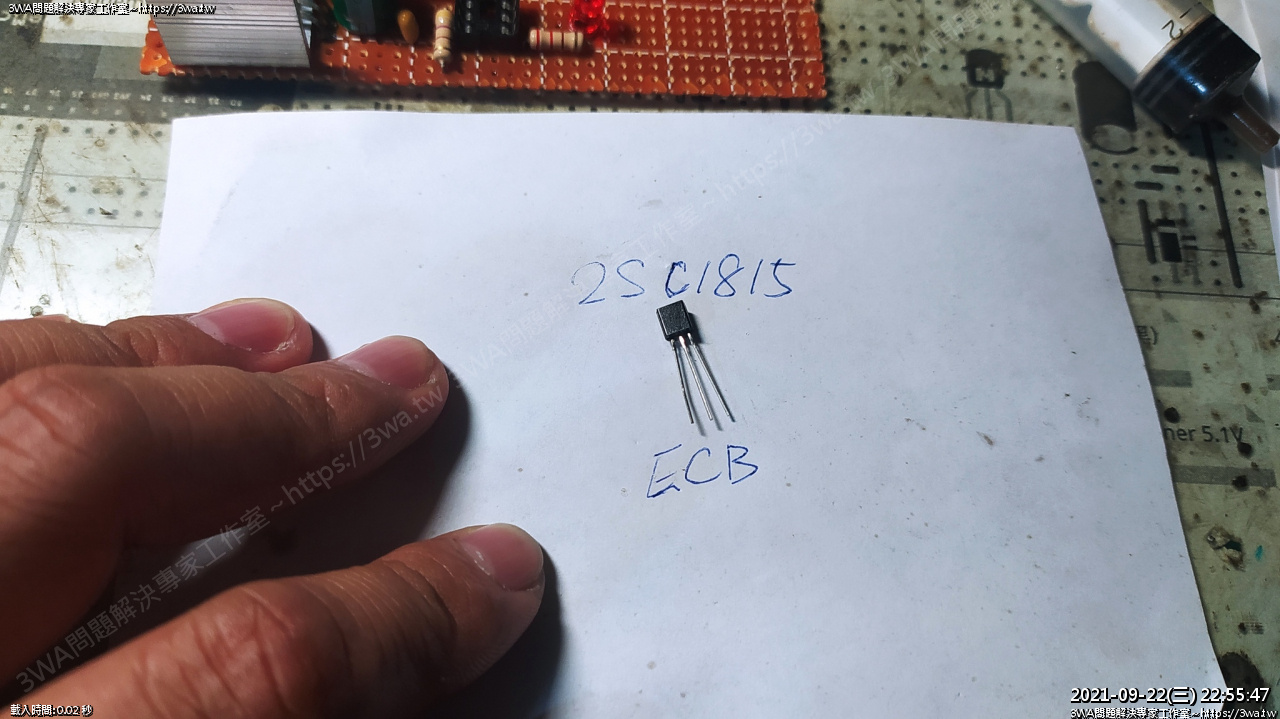

2SC1815 腳位

D6->1.2KΩ->2SC1815(B)

2SC1815 的 C 接 5V

E 接 1.2KΩ 接 GND，然後 E 還要接到 SCR 的 G

所以電晶體就可以躲在 Nodemcu 下面作完所有事，5V、GND 都在旁邊而已

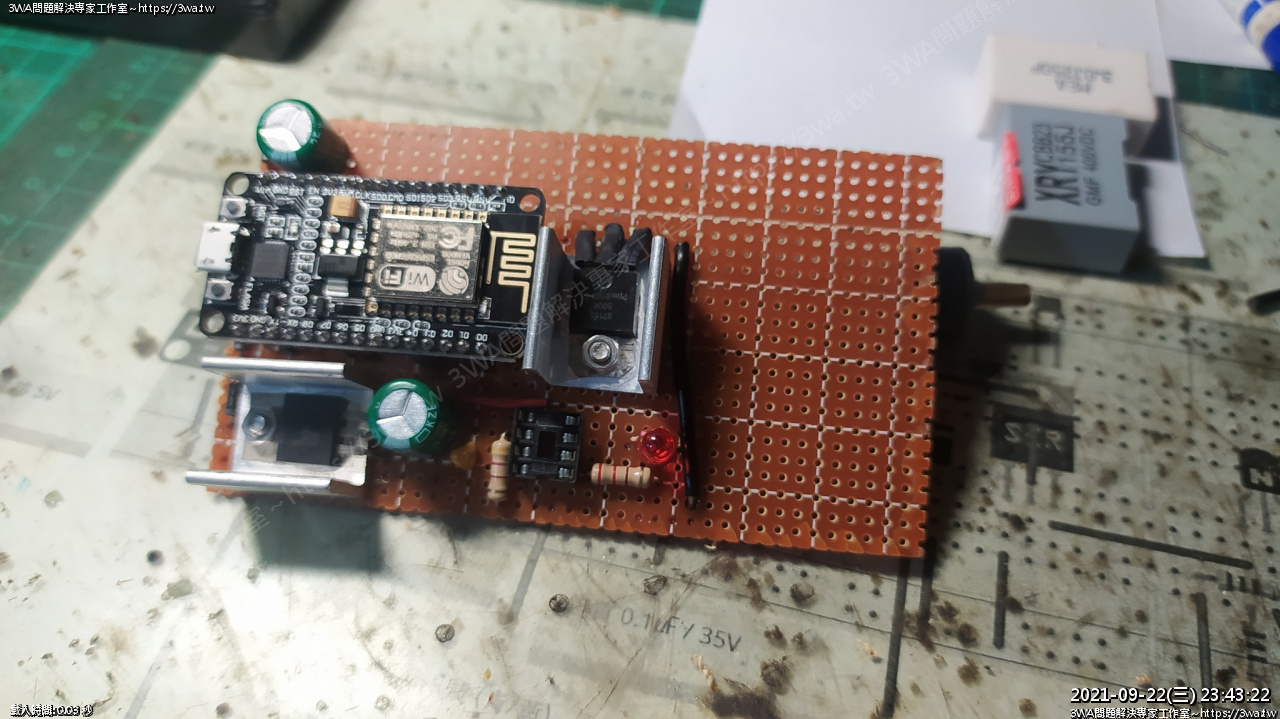

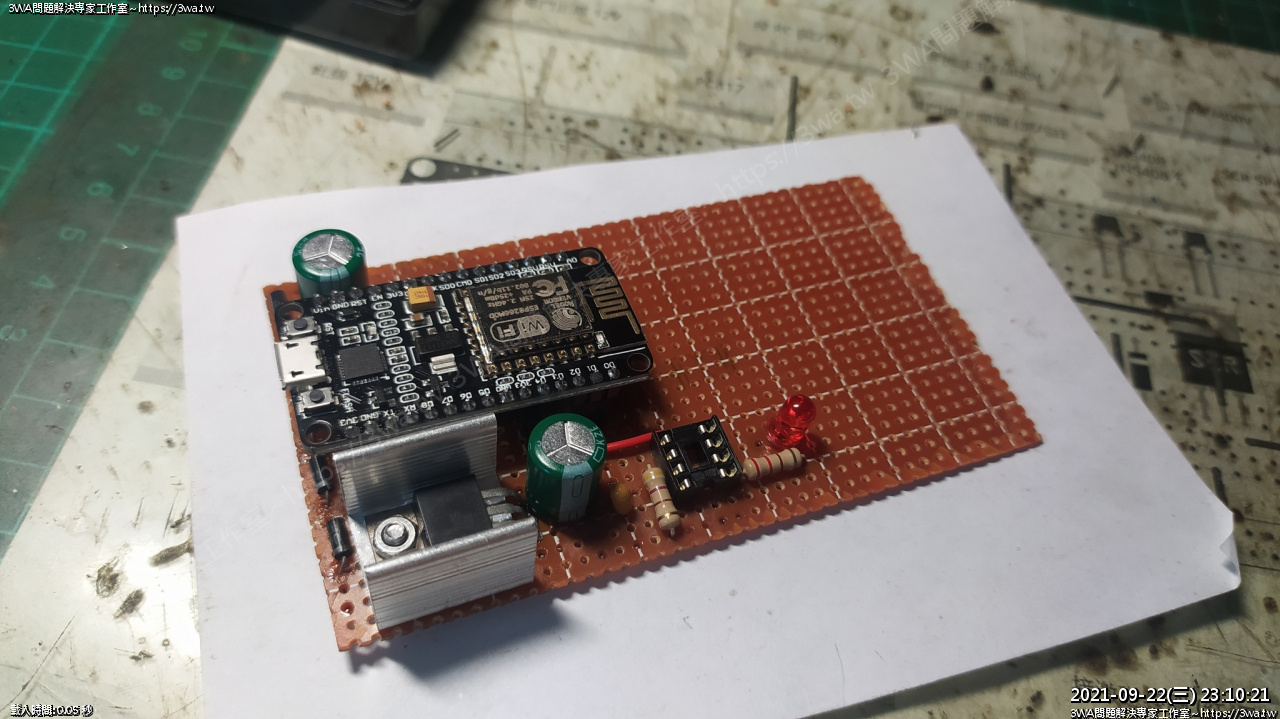

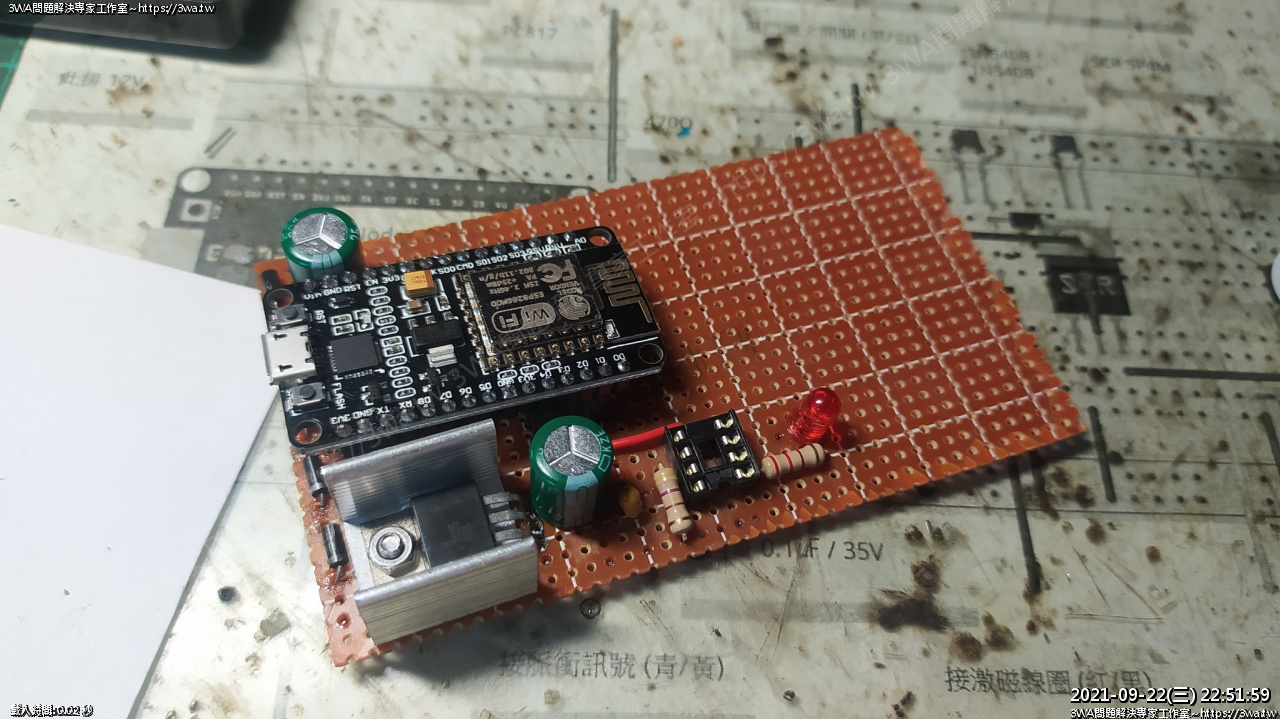

接起來就長這樣了

接下來 D4 接 220Ω，這個是要偽造轉速給 RC 電腦使用的

D4 -> 220Ω -> RC 電腦紅白線

此時

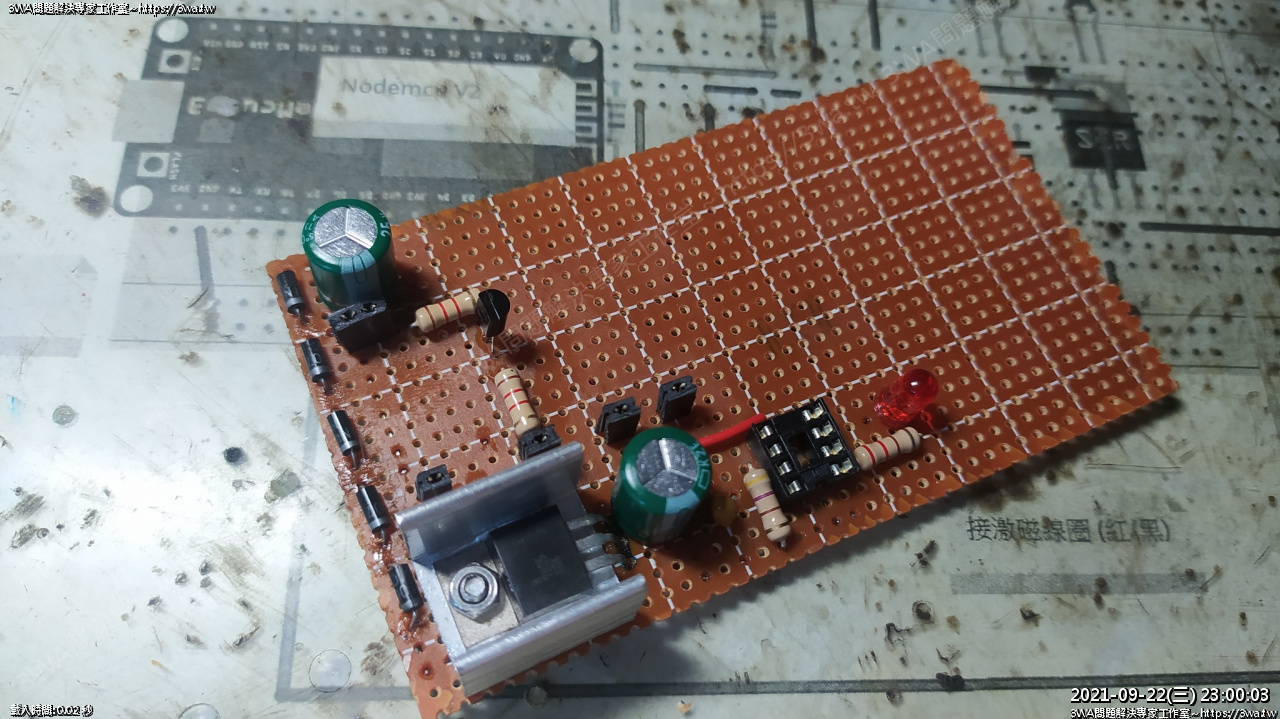

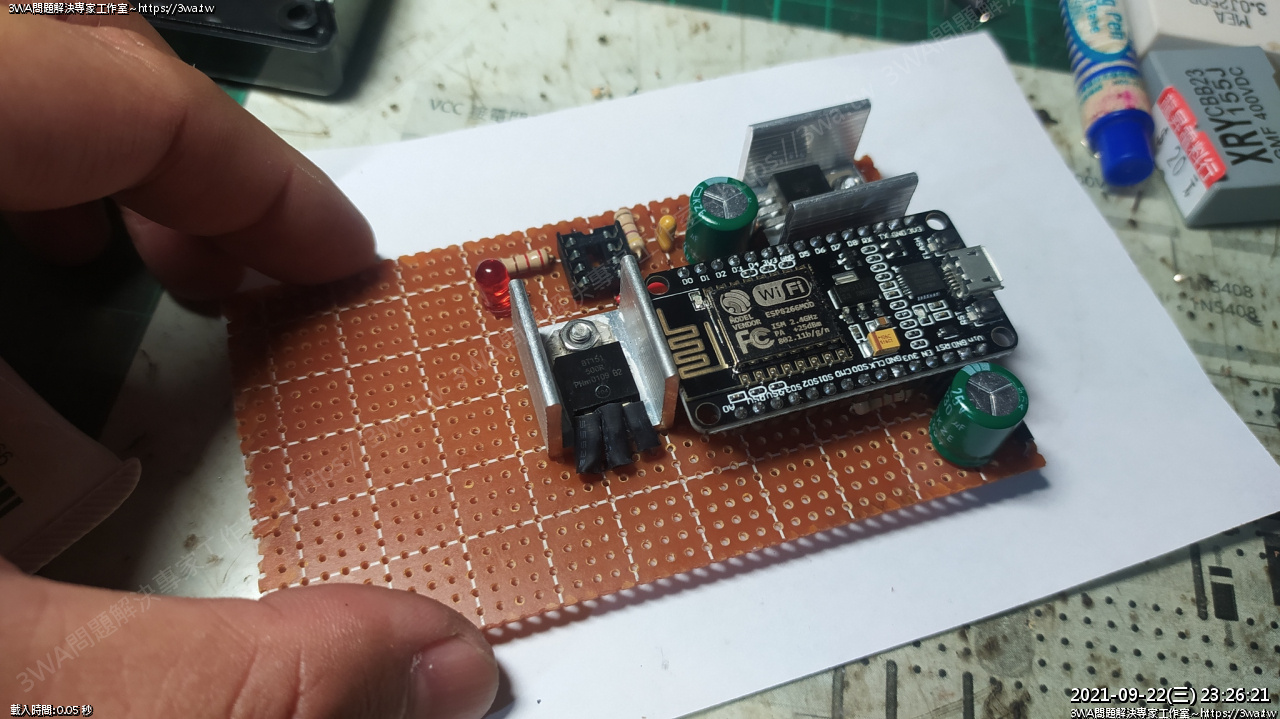

感覺快接完了呢^_^~

下面涼涼的

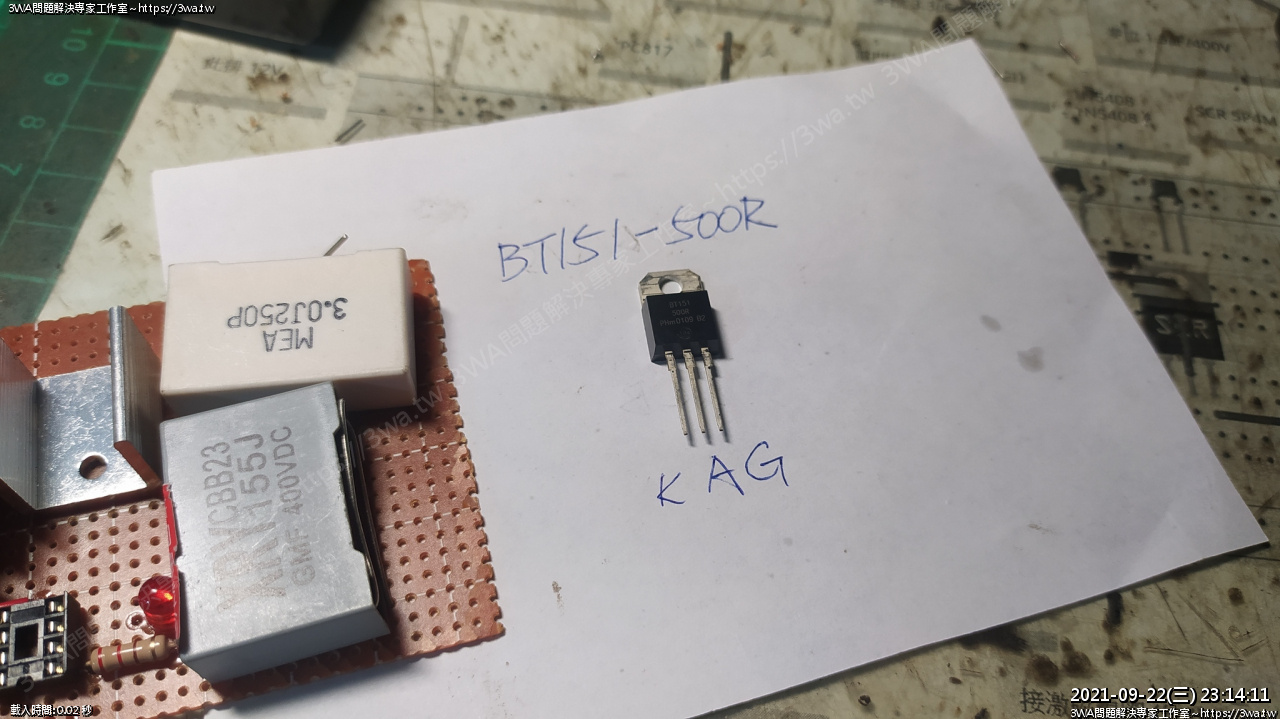

接下來配置 SCR BT151-500R 接腳如圖

K A G

K 接地

A 接電容 (1.5㎌ / 400V)

G 接到 2SC1815 的 E

這顆 SCR 的本體都是「A」，同學如果擔心接腳太近，可以利用本體鎖螺絲

鎖散熱片的地方來當作 A，A腳就直接剪掉，這樣佈線會更加容易

配置的方向，似乎這樣擺放相當美好...

注意一次側的 3.0㎌電容，二支腳在上面才會分散，太近都會燒打電

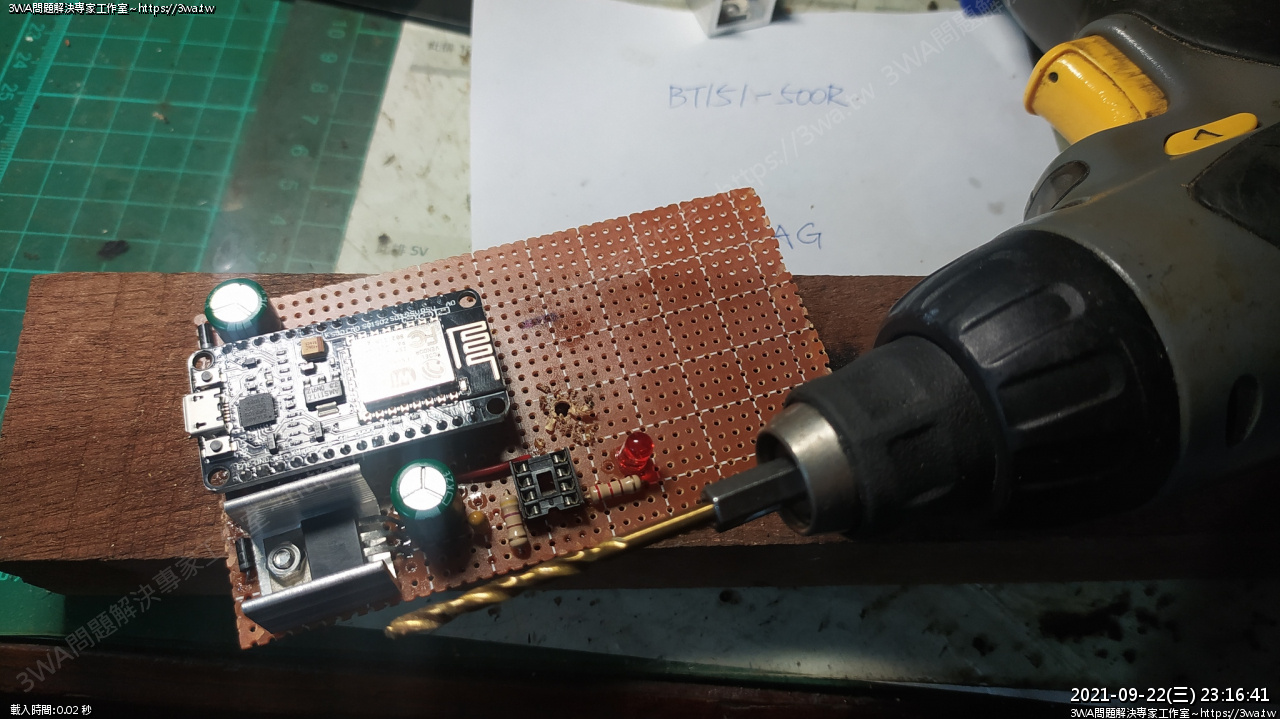

麥克筆畫一下 SCR 要鑽的孔 3.0 鑽頭，然後要插入的腳，也用麥克筆畫一下

洞鑽好了

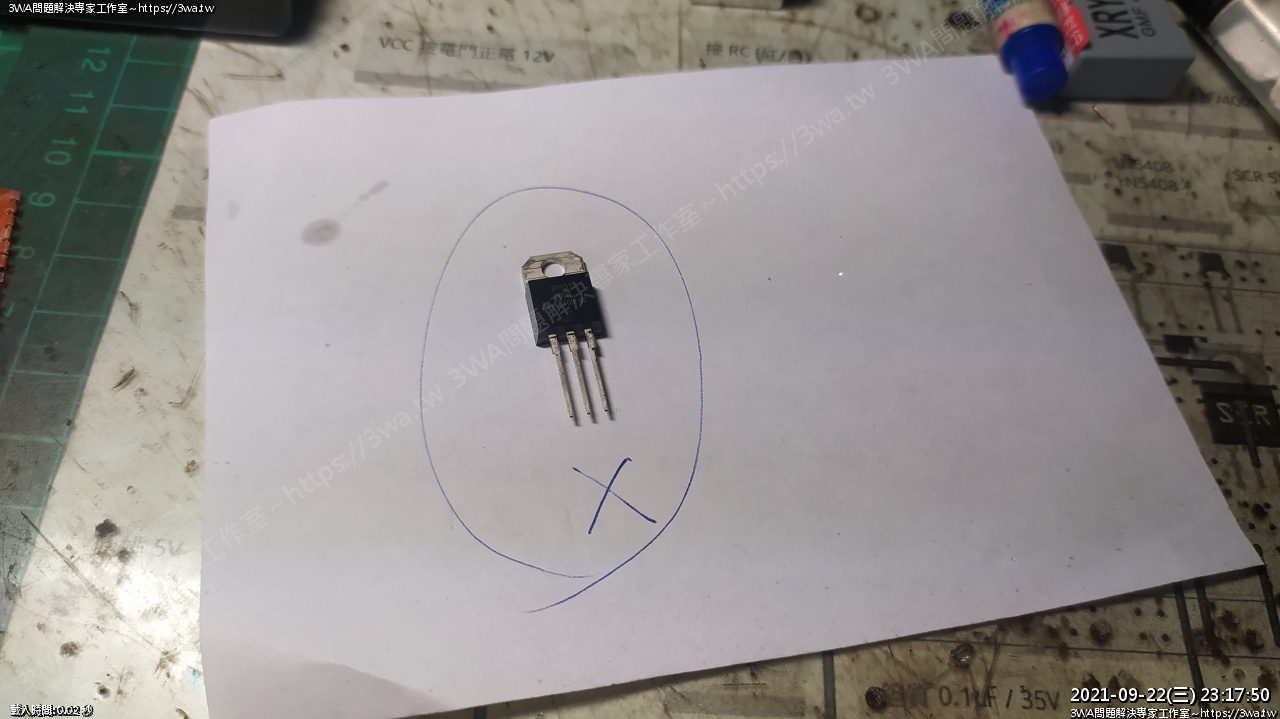

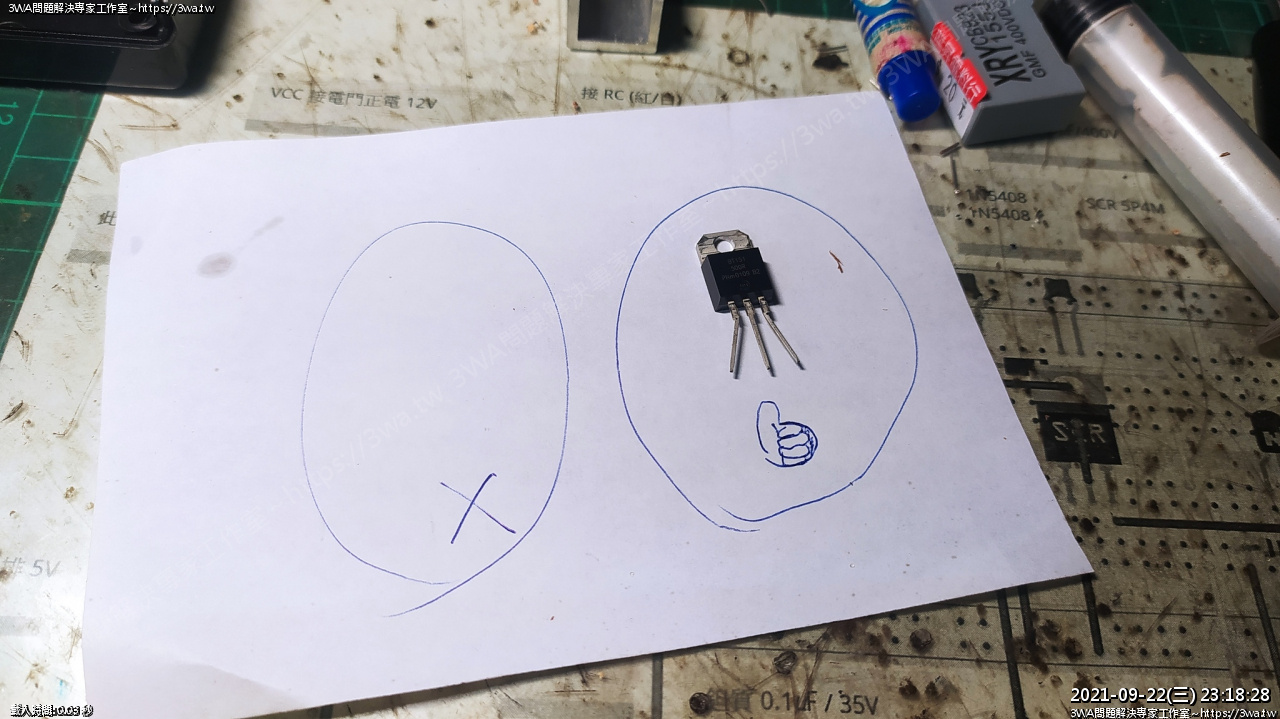

BT151 的腳請不要這樣插

請掰開來插，能多開就多開 (真心推薦)

更好就是中間的 A 剪掉，利用電晶體本體本身就是 A 來配置

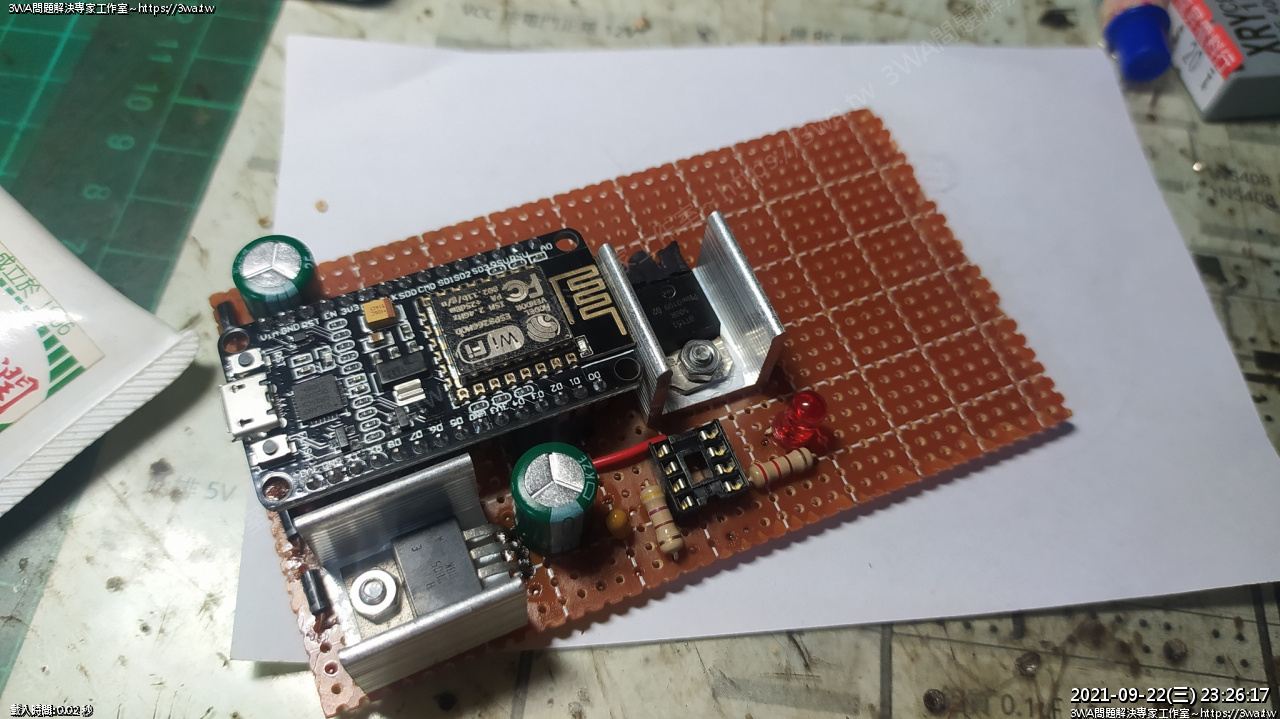

這樣更好

試插看看，腳之間至少隔一孔吧，比較保險

背面擠散熱膏

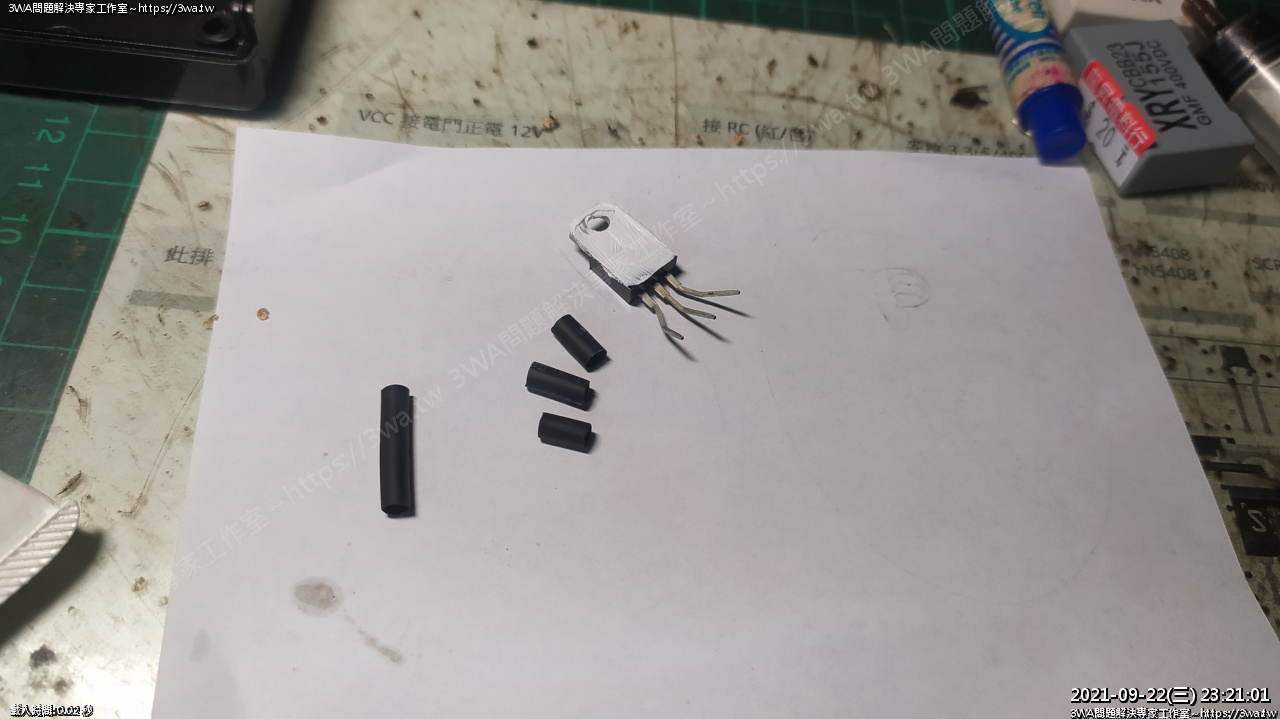

弄熱縮套管

插上

總之一定要避免高壓電亂飛，這邊如果有用焊油，一定要刷乾淨

可以的話在接腳點一些熱融膠，防止高壓電在腳間亂舞

(從古至今一定很多人作 CDI 失敗都是敗在這裡)

隔離一定要作好

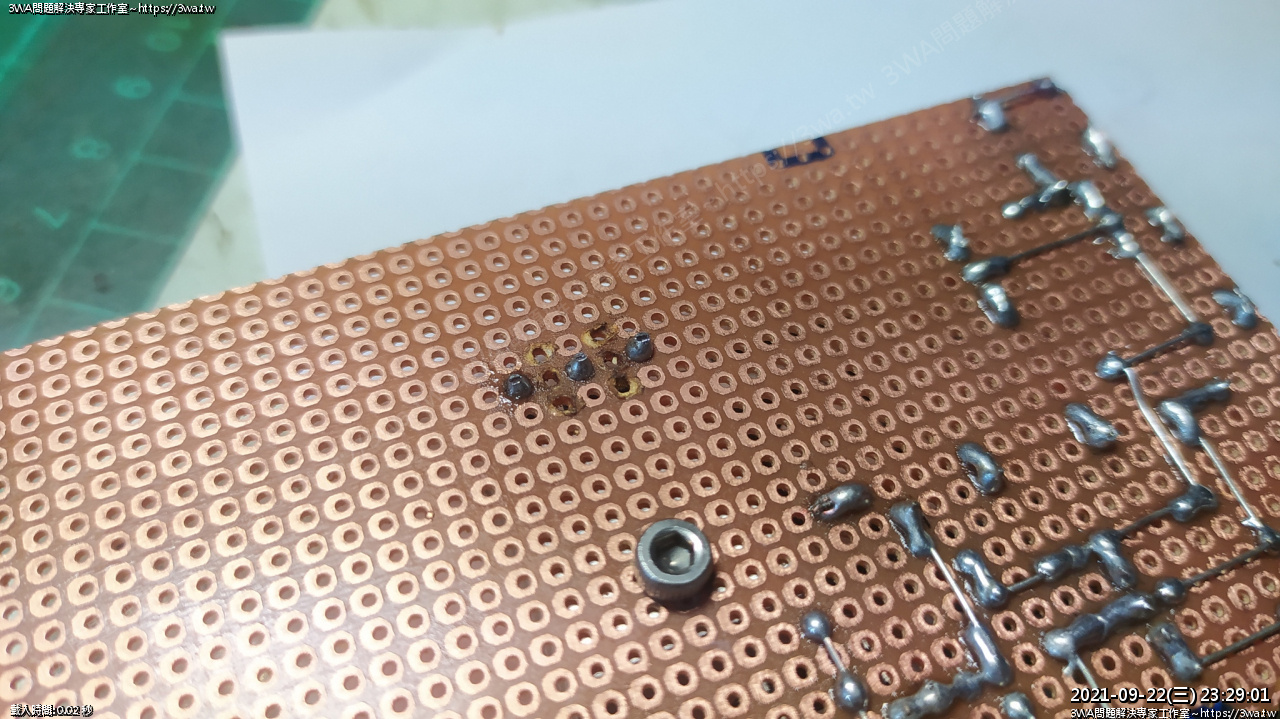

三支腳之間的銅片，也要刮掉，非常重要

(後來想一想，中間那支 A 腳，應該剪掉，直接用螺絲鎖散熱片的地方當作 A 就好

不過這樣螺絲就不要用白鐵螺絲，用鐵質或銅質螺絲較好

佈線也會更漂亮~

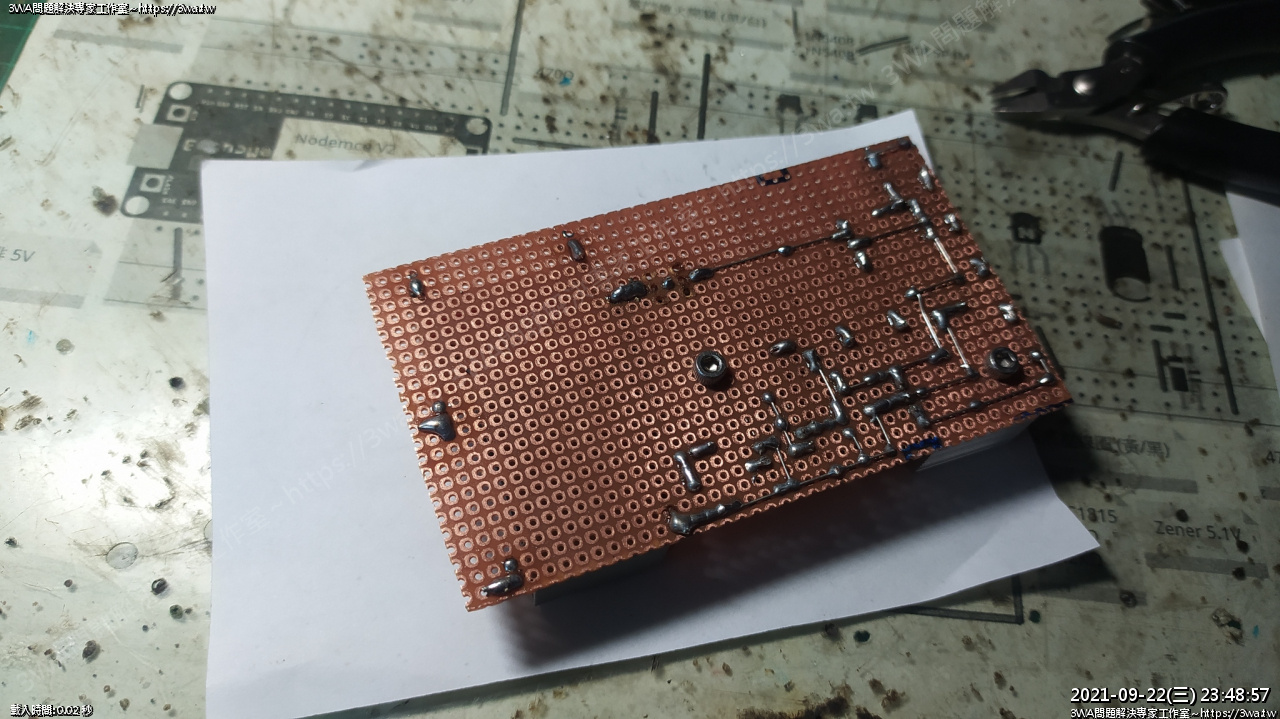

刮掉

擺放電容

鑽孔，2.5鑽頭，這次鑽的孔，是要給 SCR K 極接地用的

一路拉線到最下面

拉了一條接地飛線，這樣省好多事... XD

電容擺上，焊好

注意那條飛很遠的接地黑線，如果不這樣跨，等會還有好幾條要走中間...

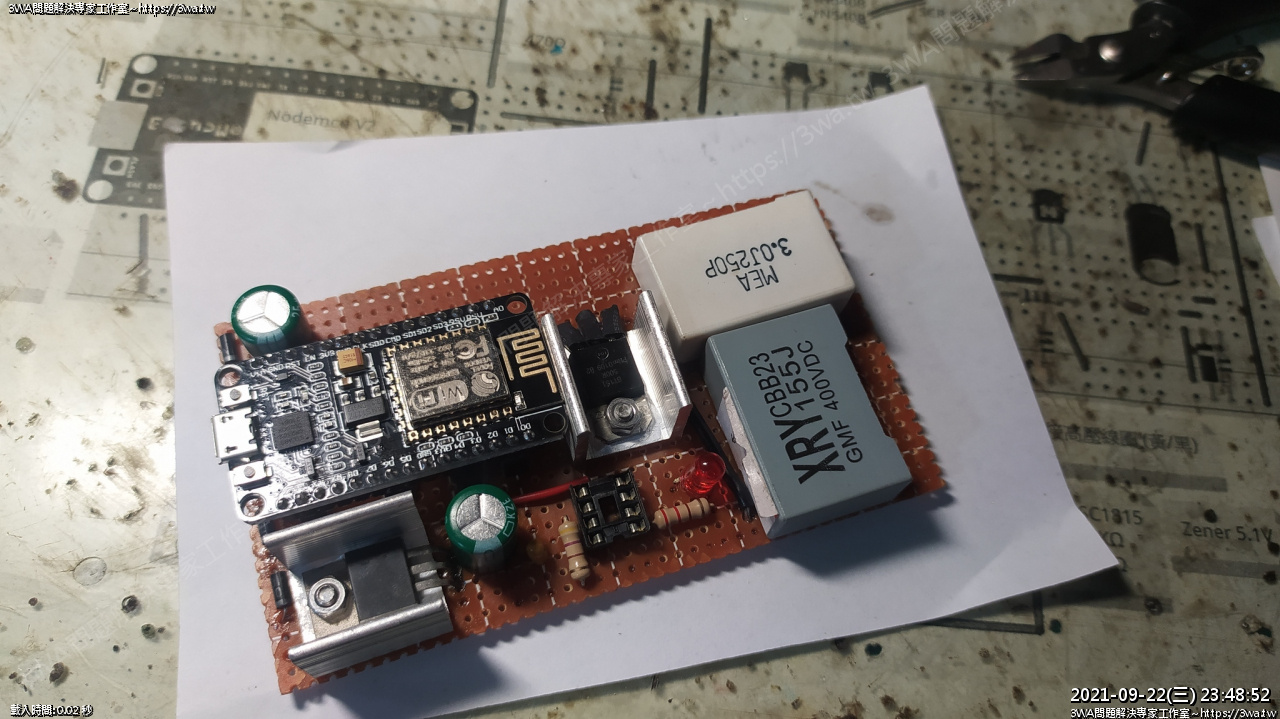

電容放的方向、位置

電容的腳也很粗，要用2.0鑽頭在板上鑽孔

焊上

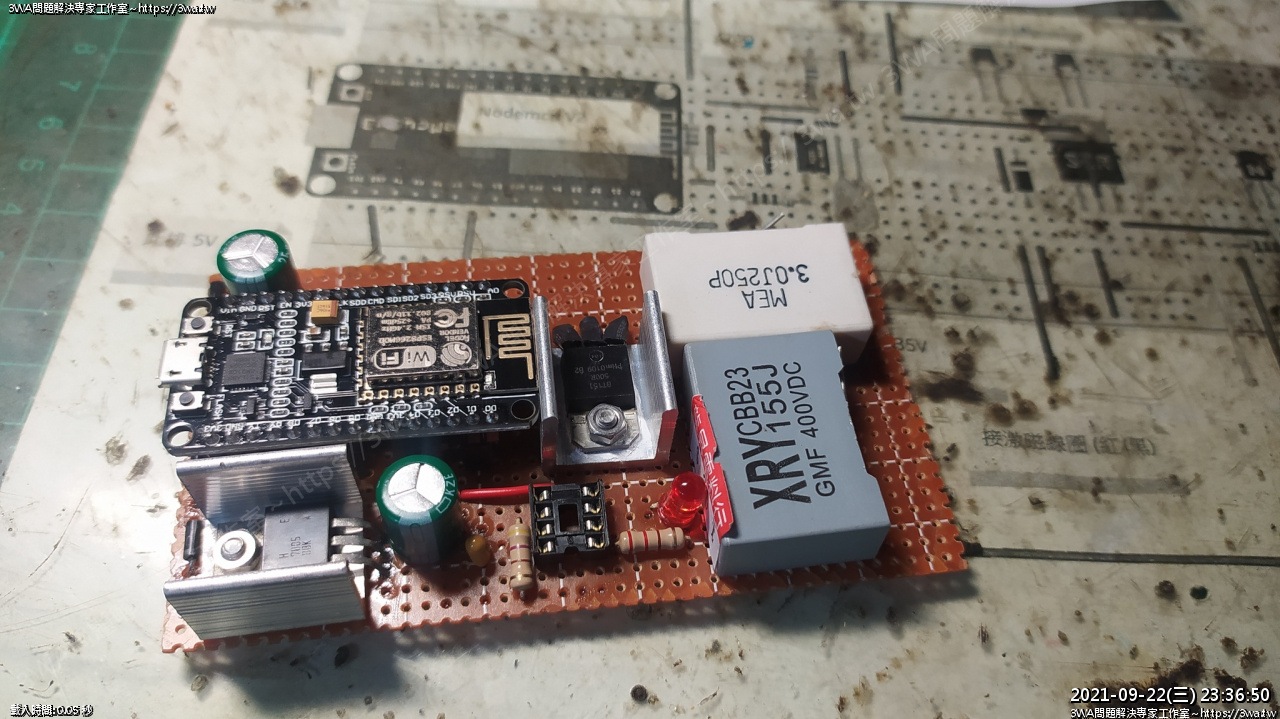

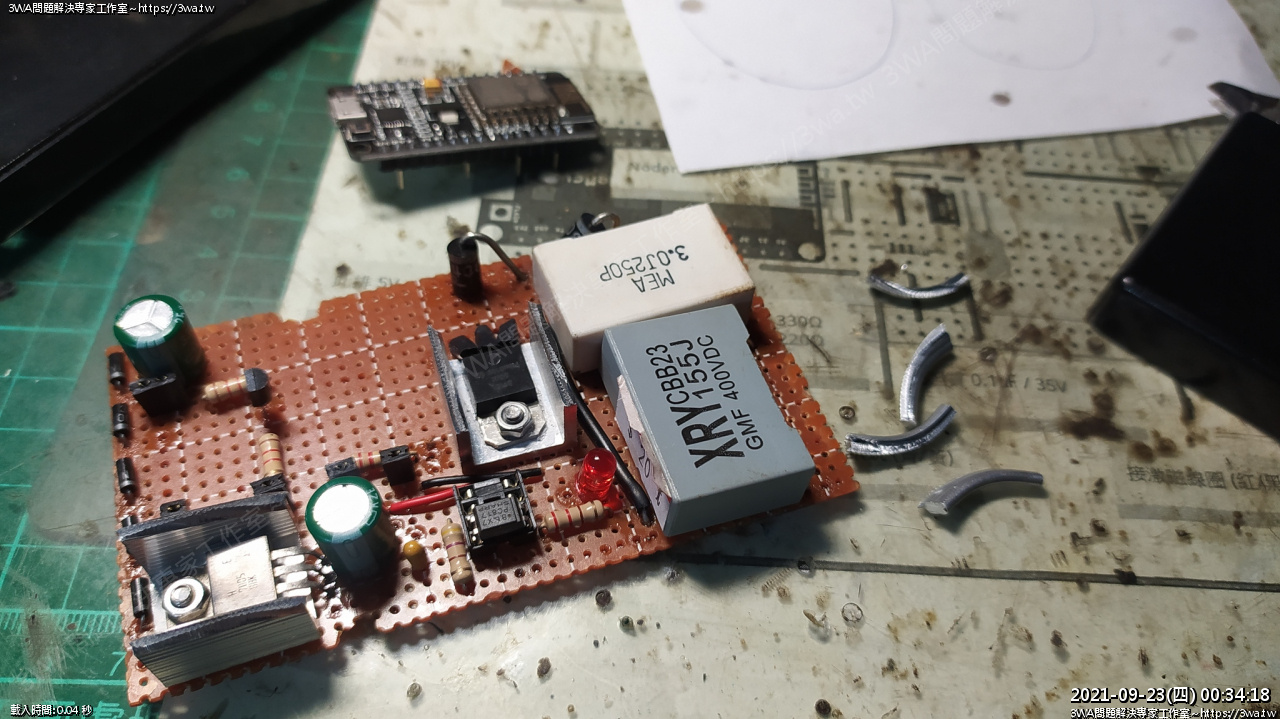

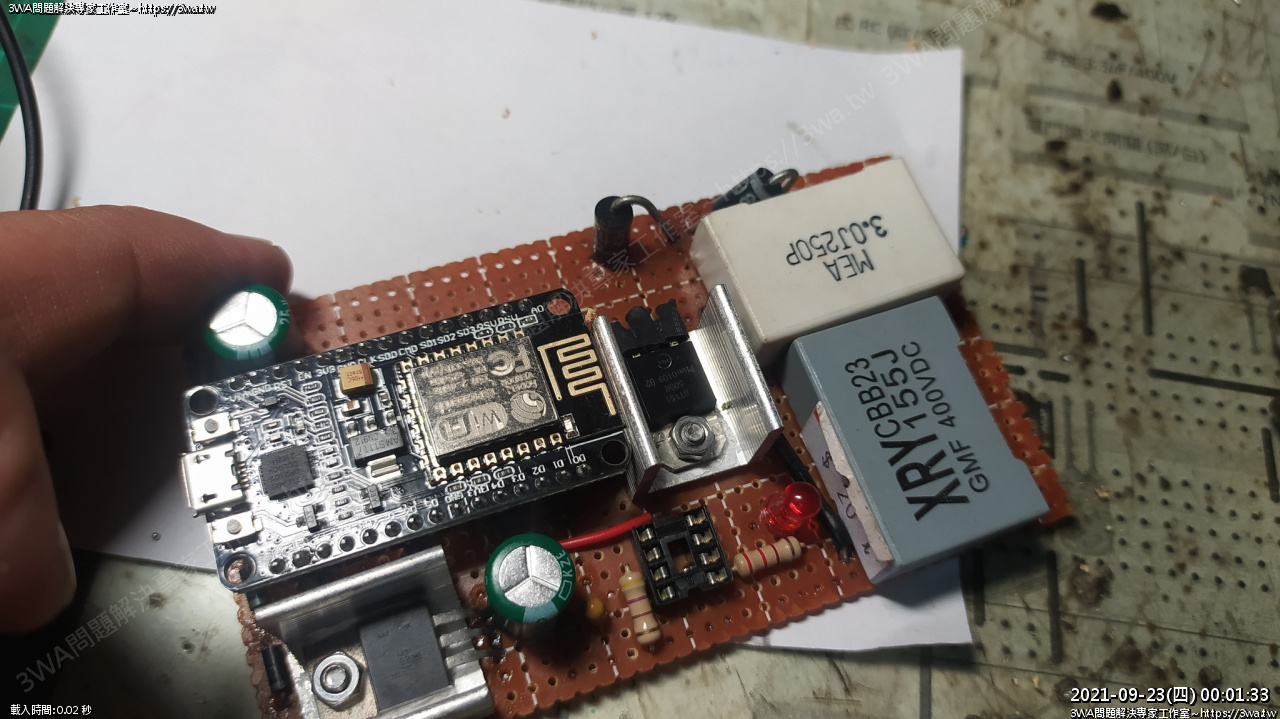

長這樣了

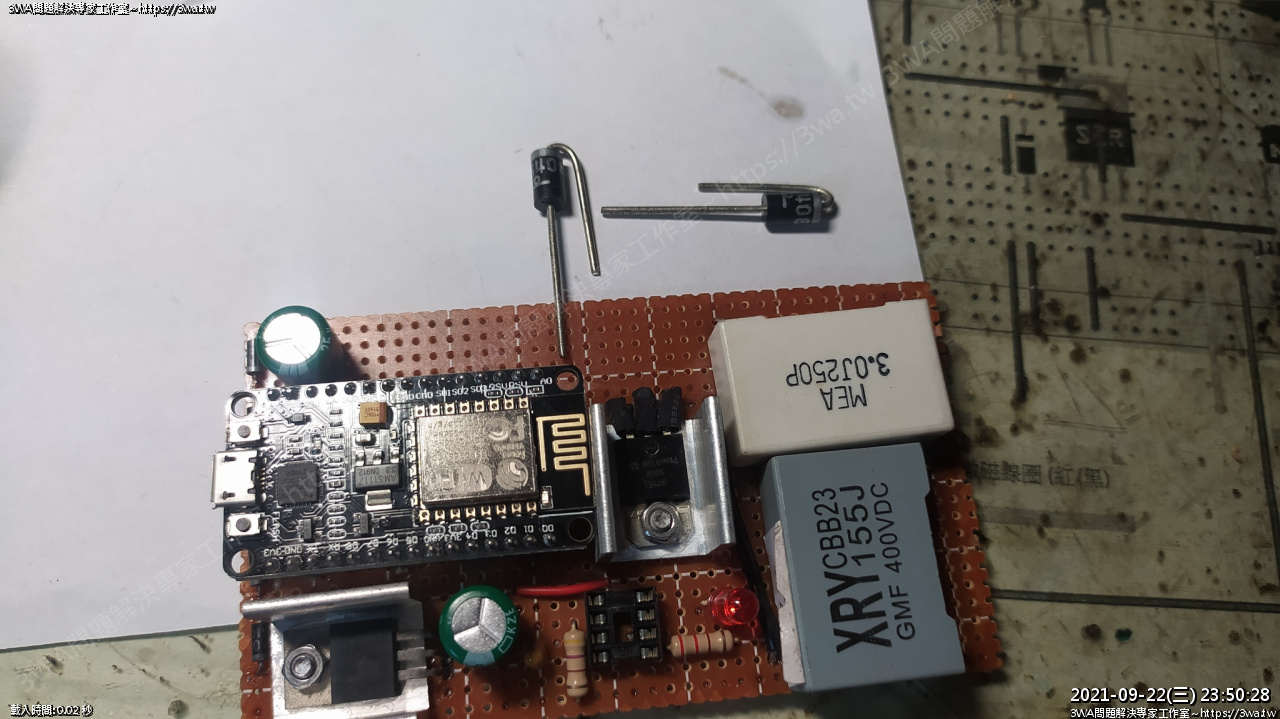

一次側的電容(3.0㎌)，順接 1N5408 再接到二次側

一次測電容(3.0㎌)，逆接 1N5408 接地，此時的地可以接到 SCR K 腳

然後飛一條粗的多芯線，一路到最下面的地

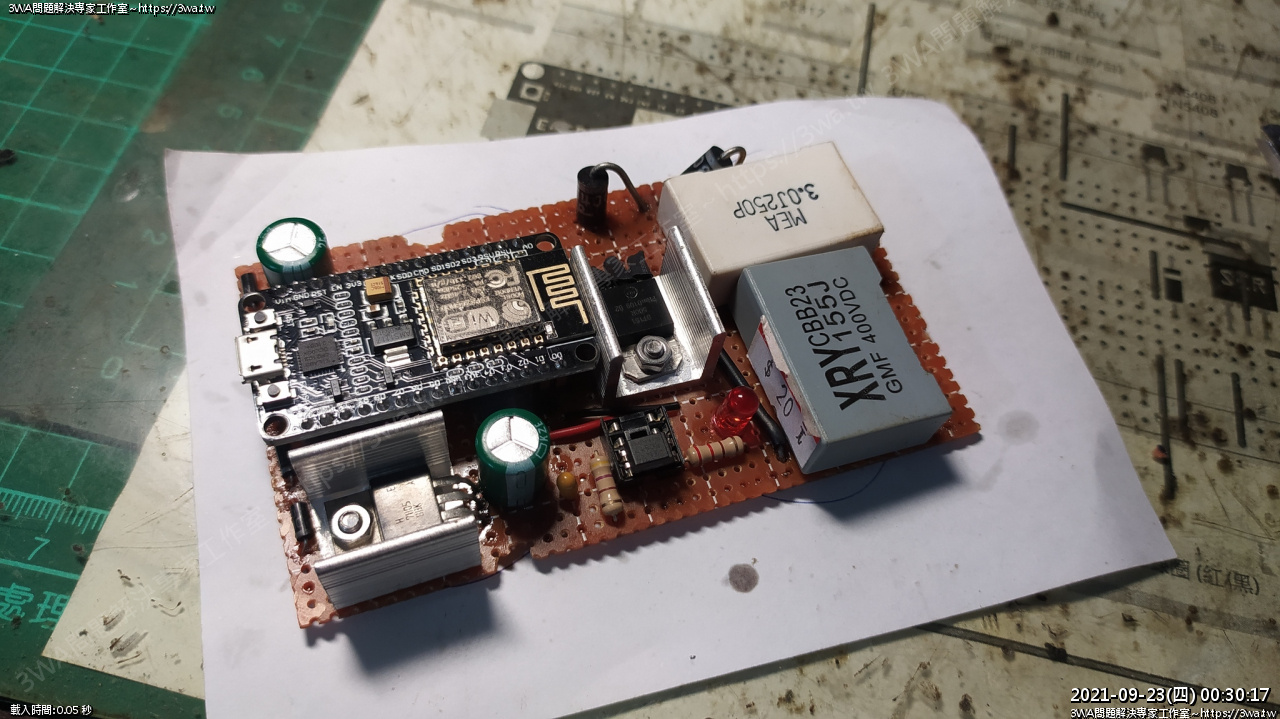

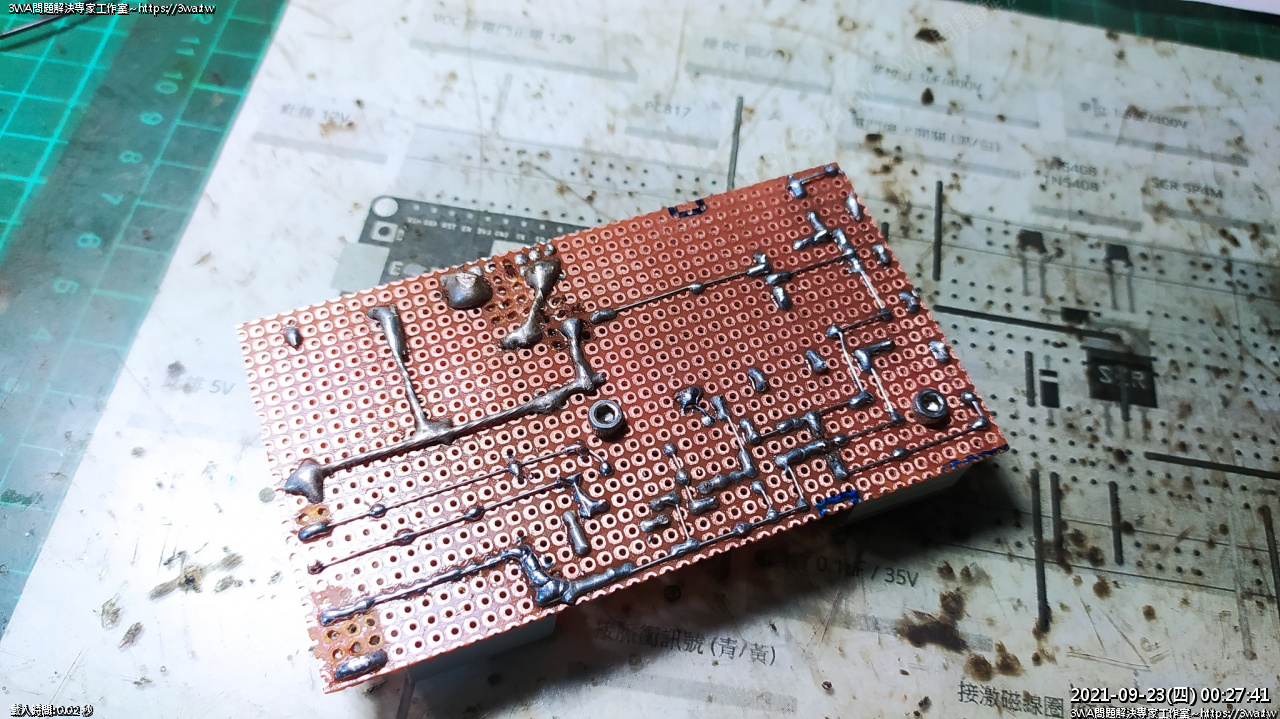

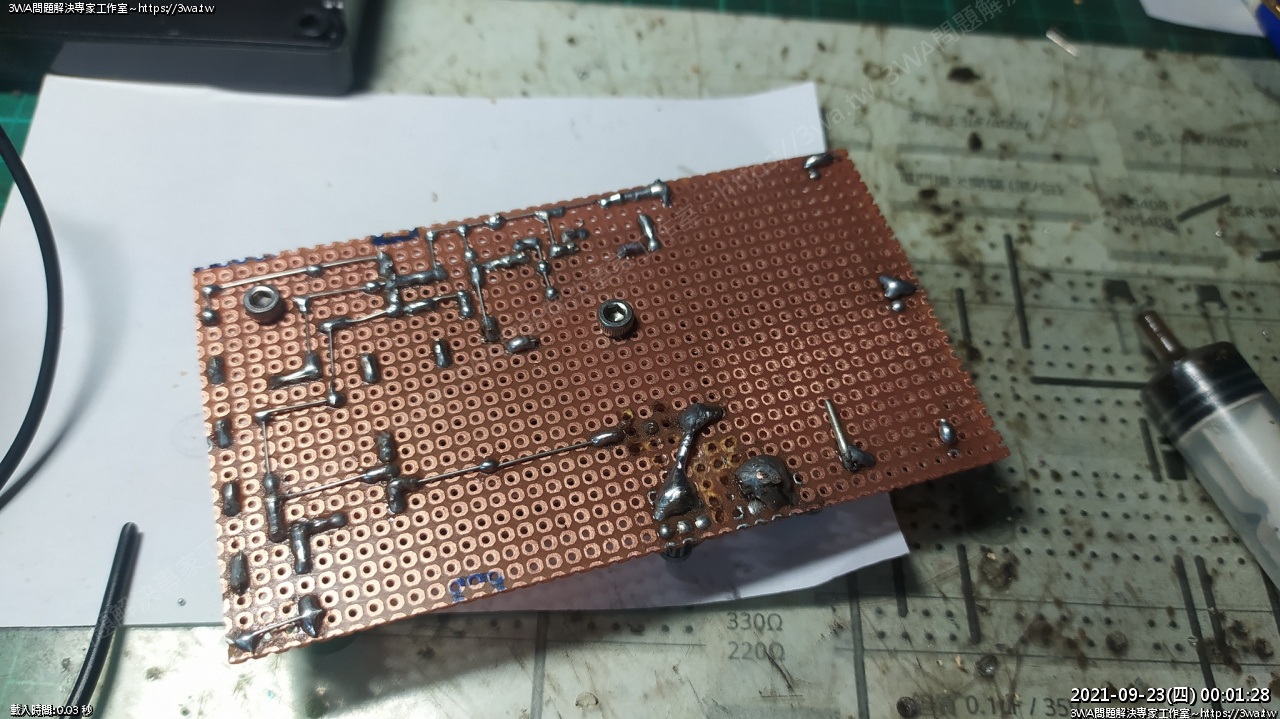

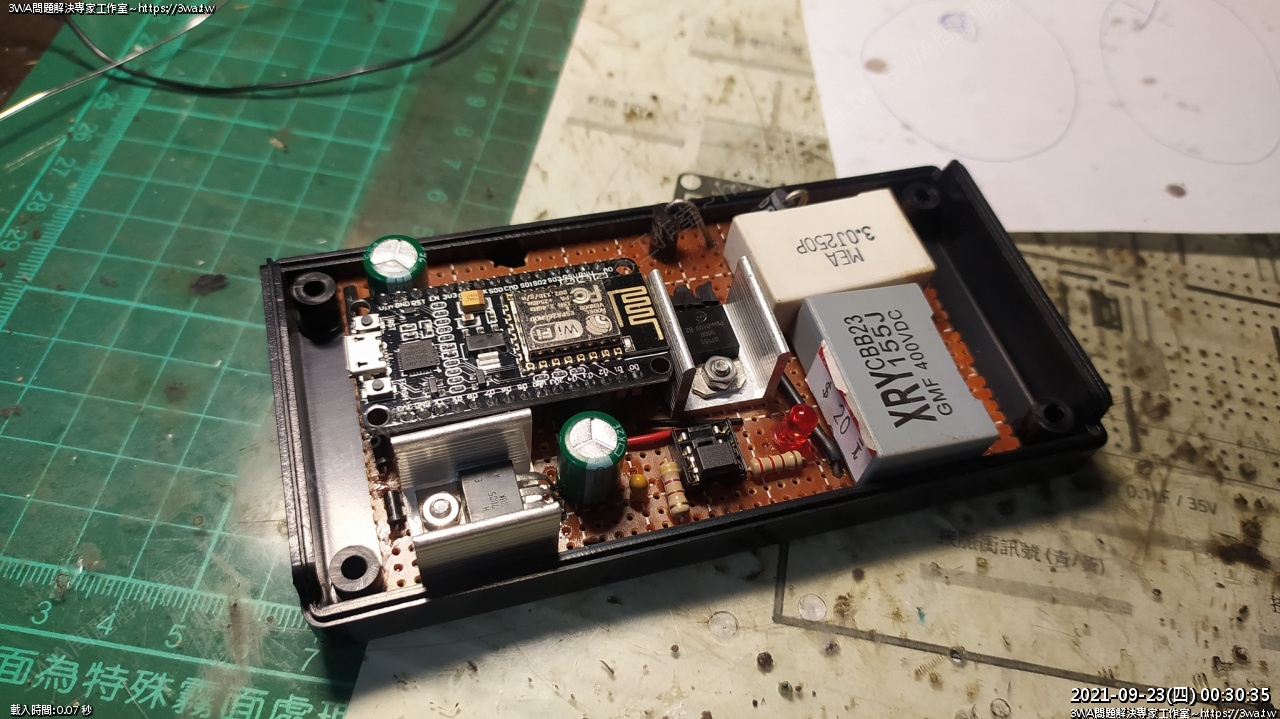

好像就這樣了，焊完了^^

再把所有要接線的地方，都接到板子的邊緣，當然離高壓電太近的銅薄，都要刮除

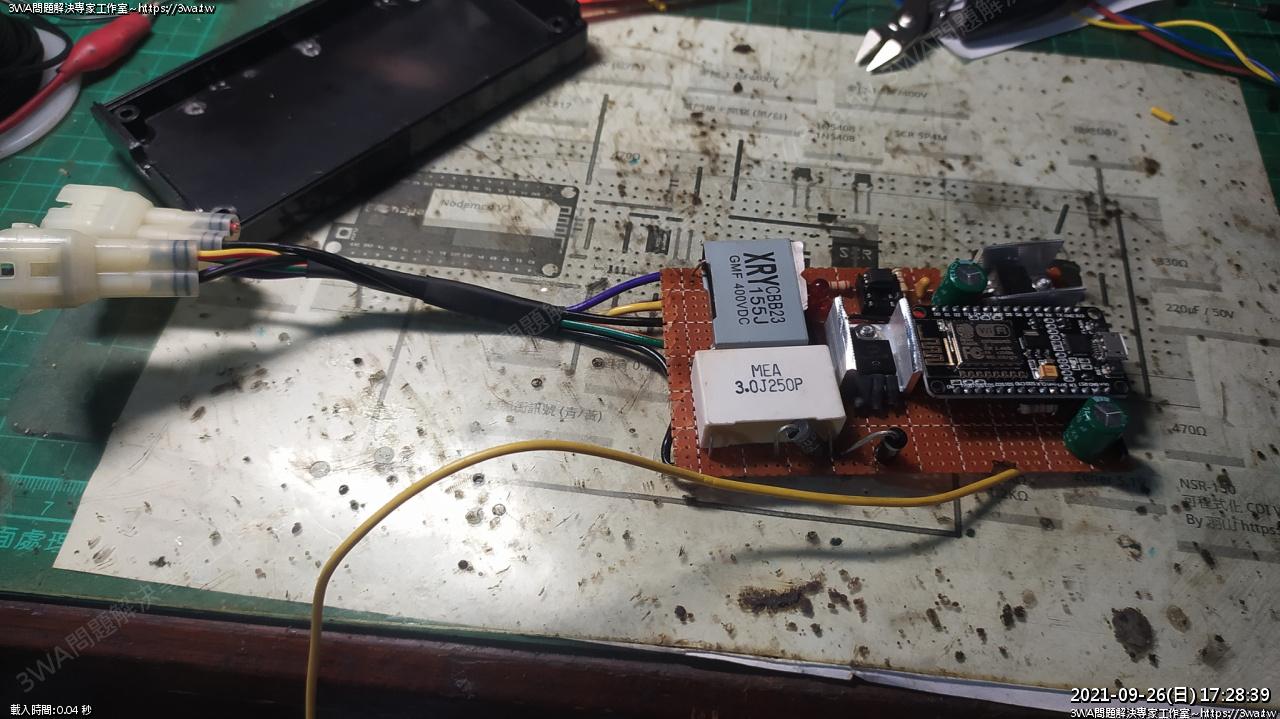

 輸出的線就長這樣

正面

放入看看

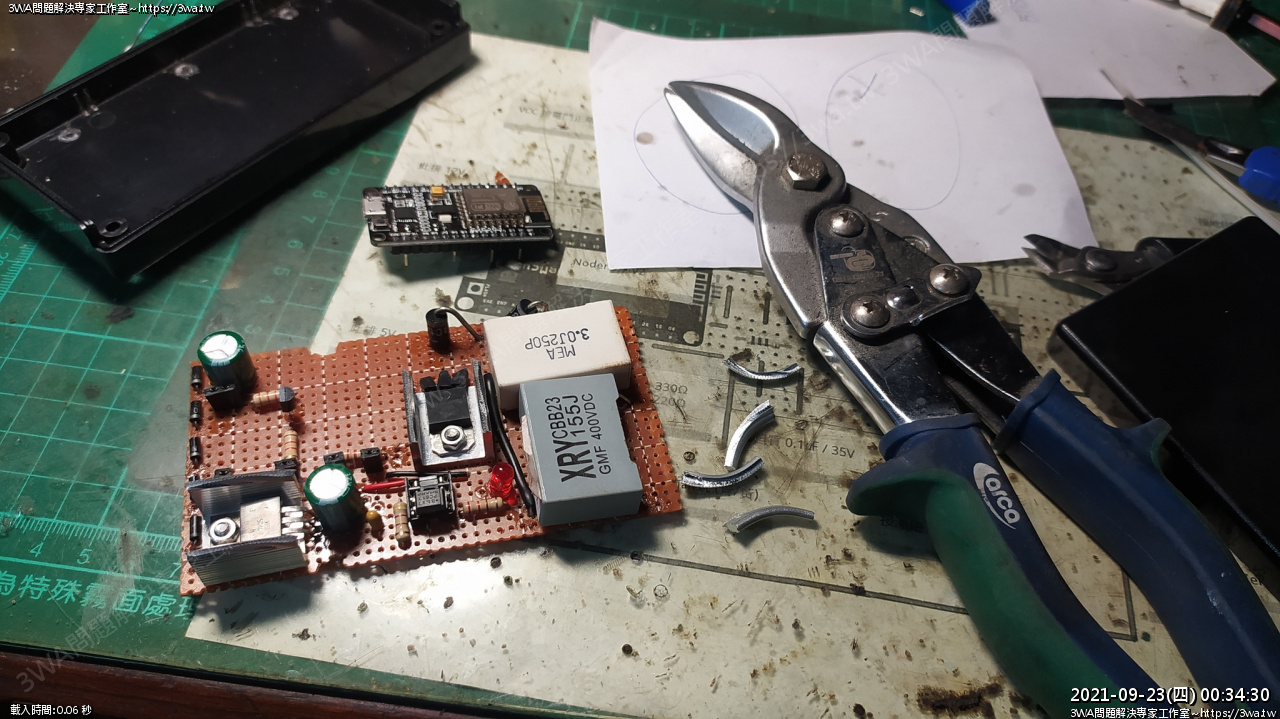

由於這個版本的散熱片有點高，蓋不上

把凸出的部分剪掉

大力剪，同學買散熱座可以買較低的版本

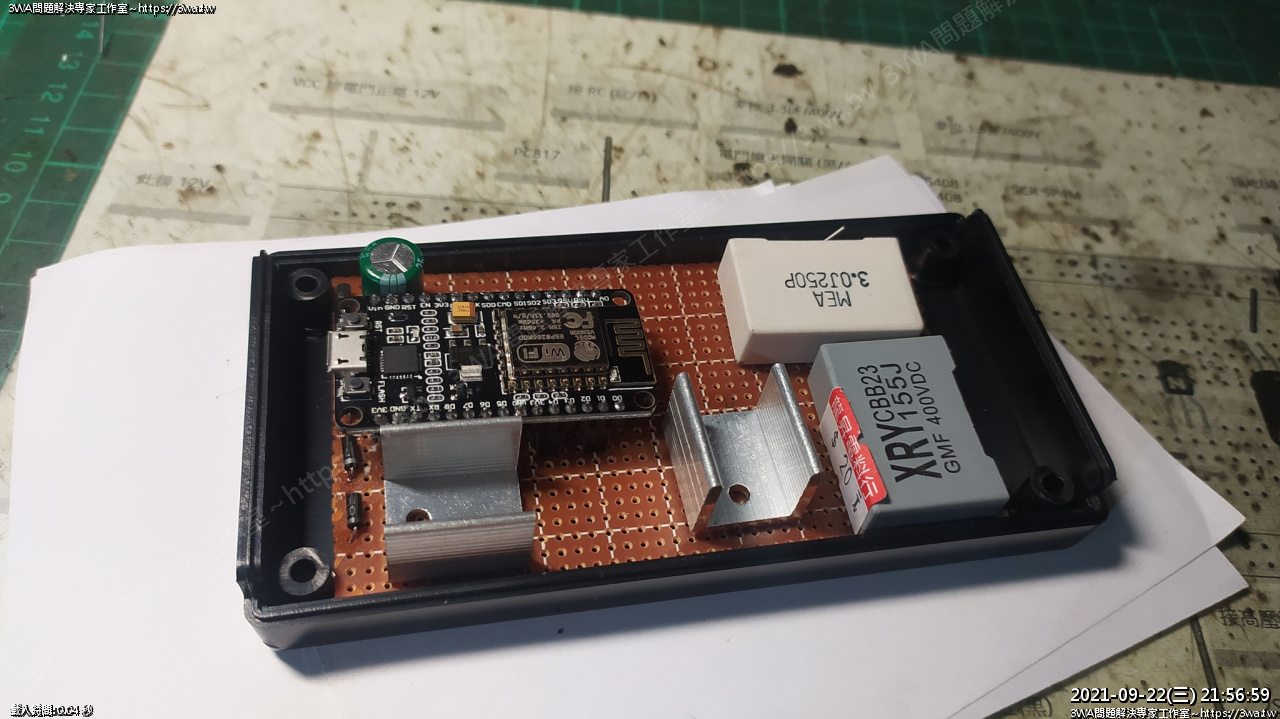

順利的蓋上了

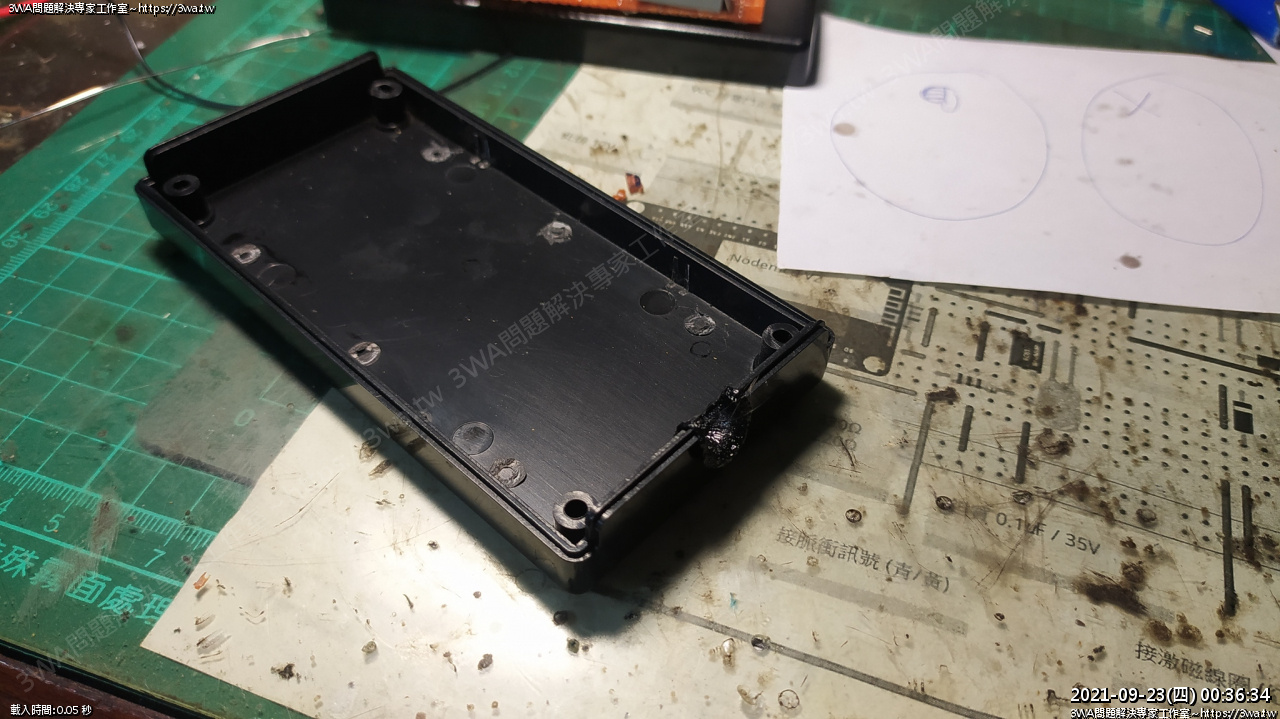

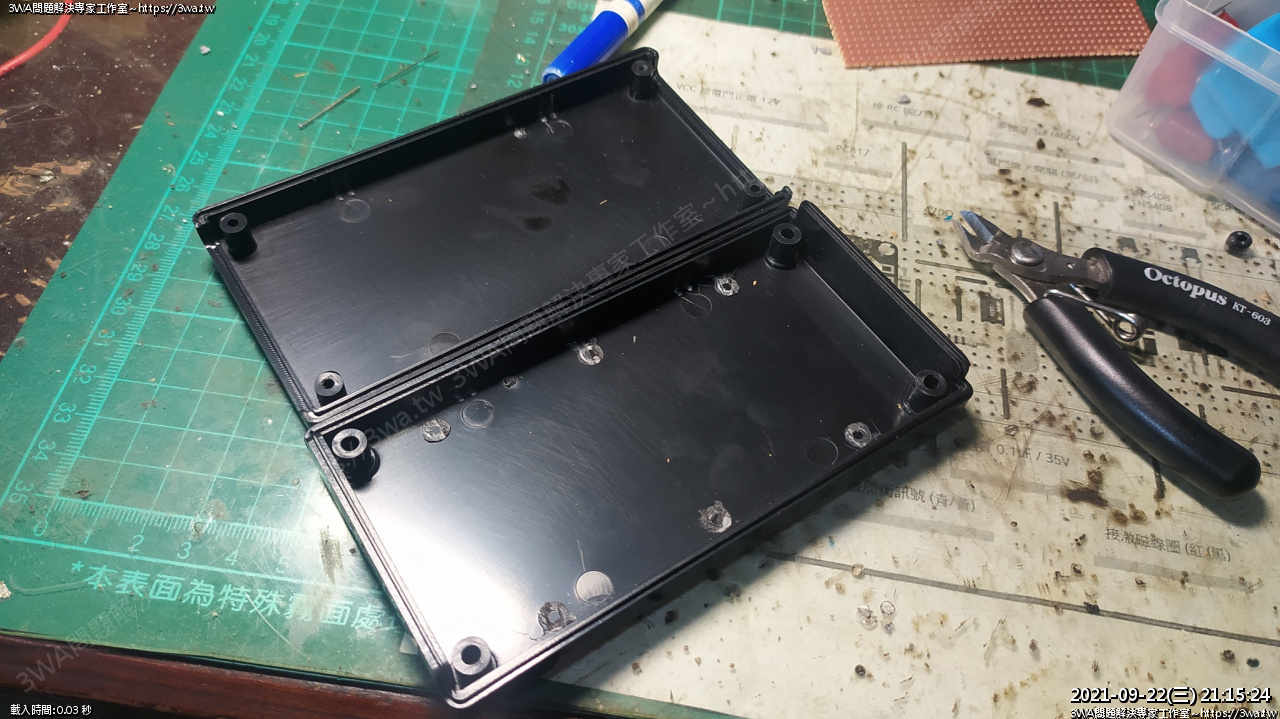

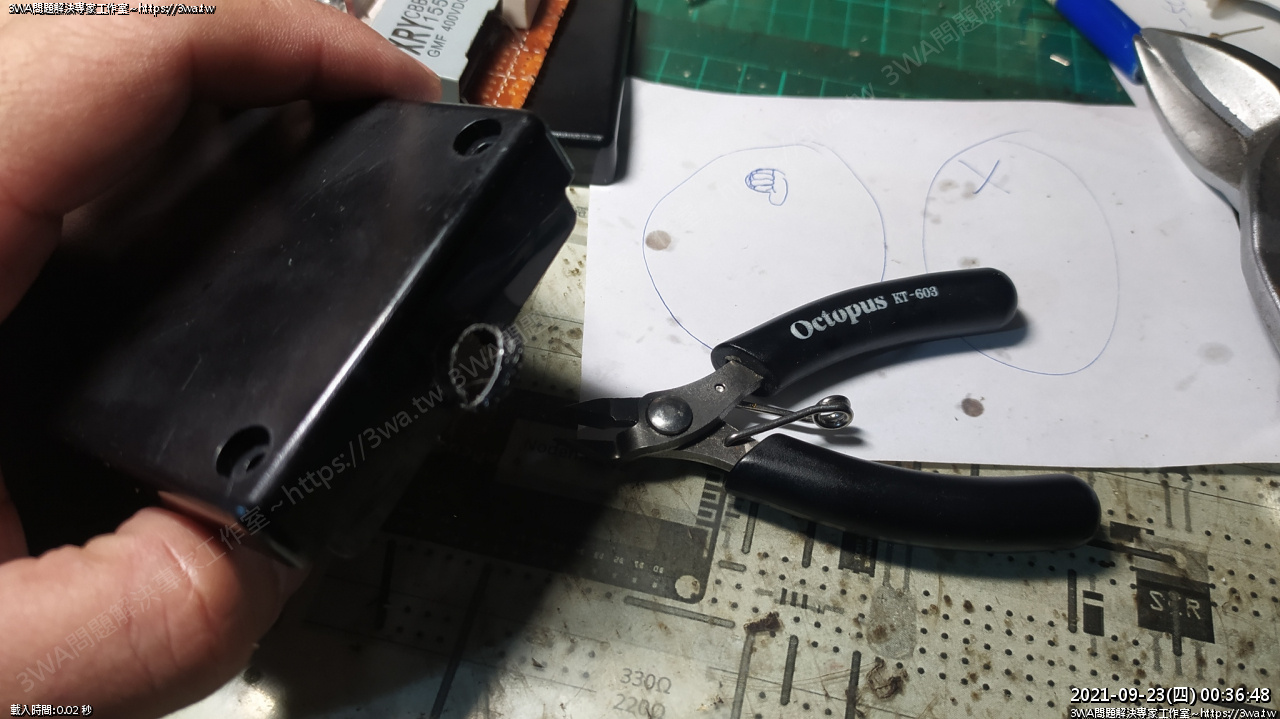

盒子用烙鐵融一個缺口

剪齊

拿出 2P 、4P 腳

包好熱縮套管

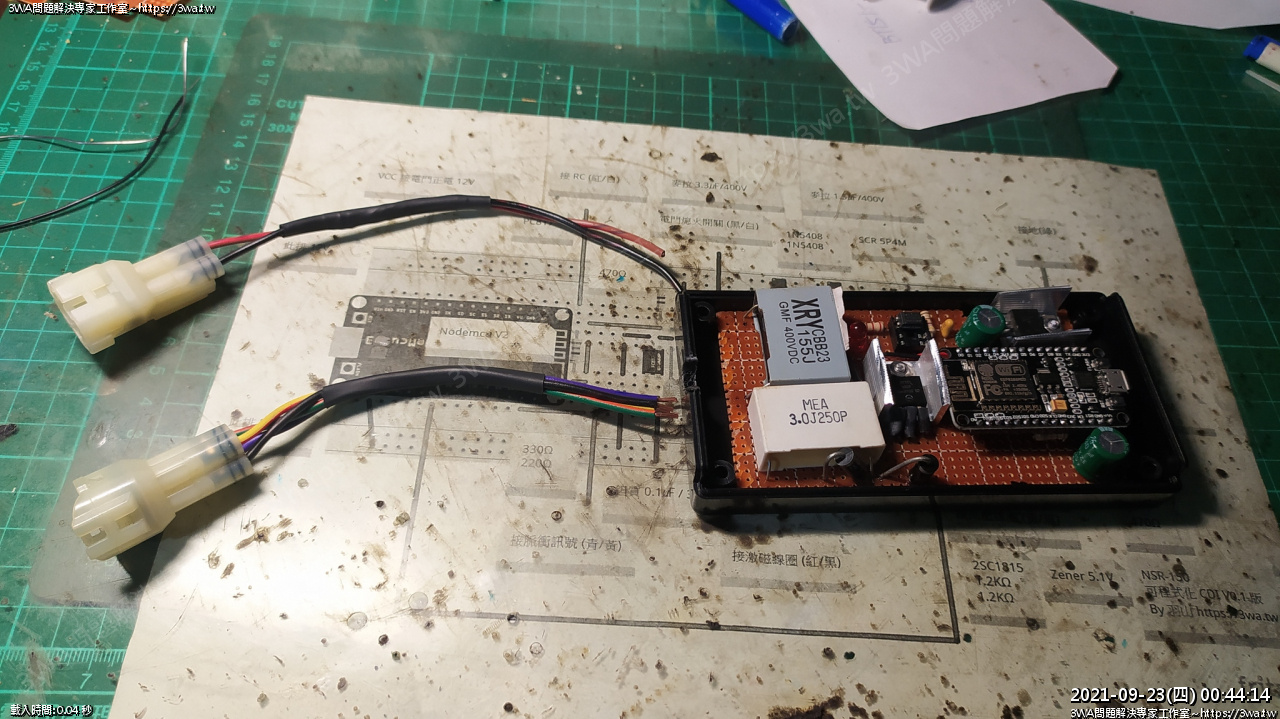

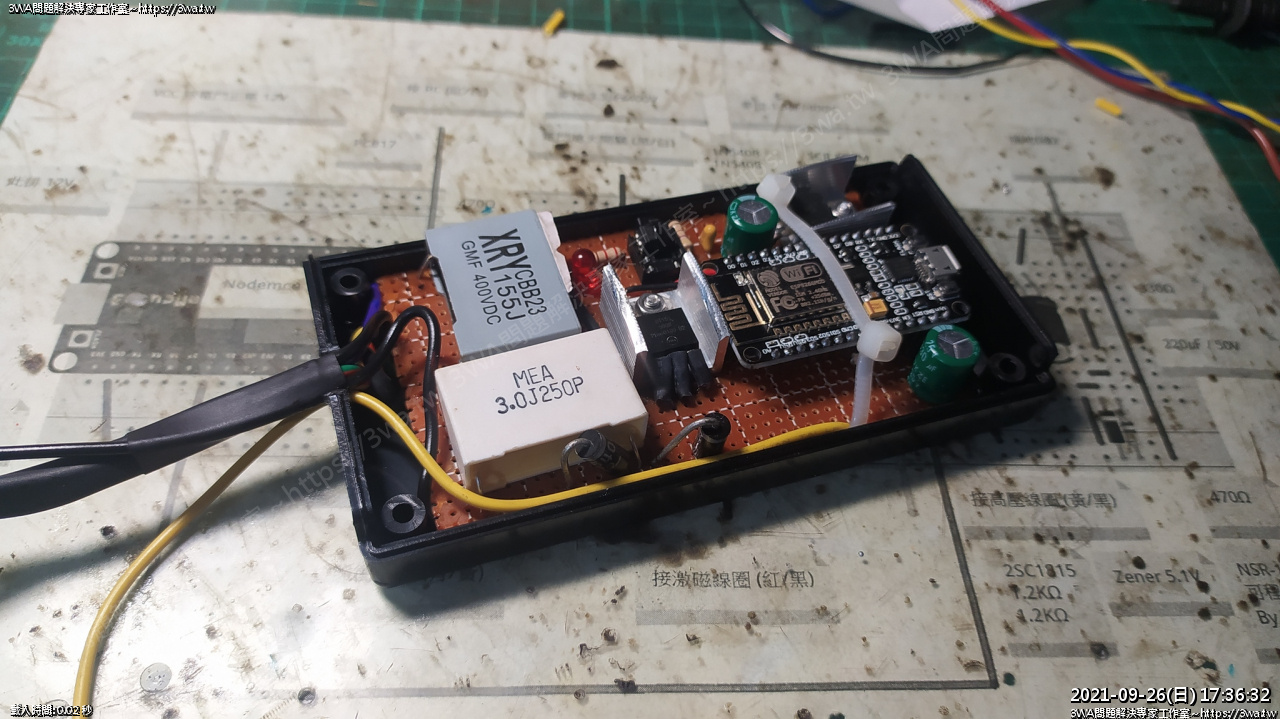

把線焊上，12V 的線接焊上

12V 黃線

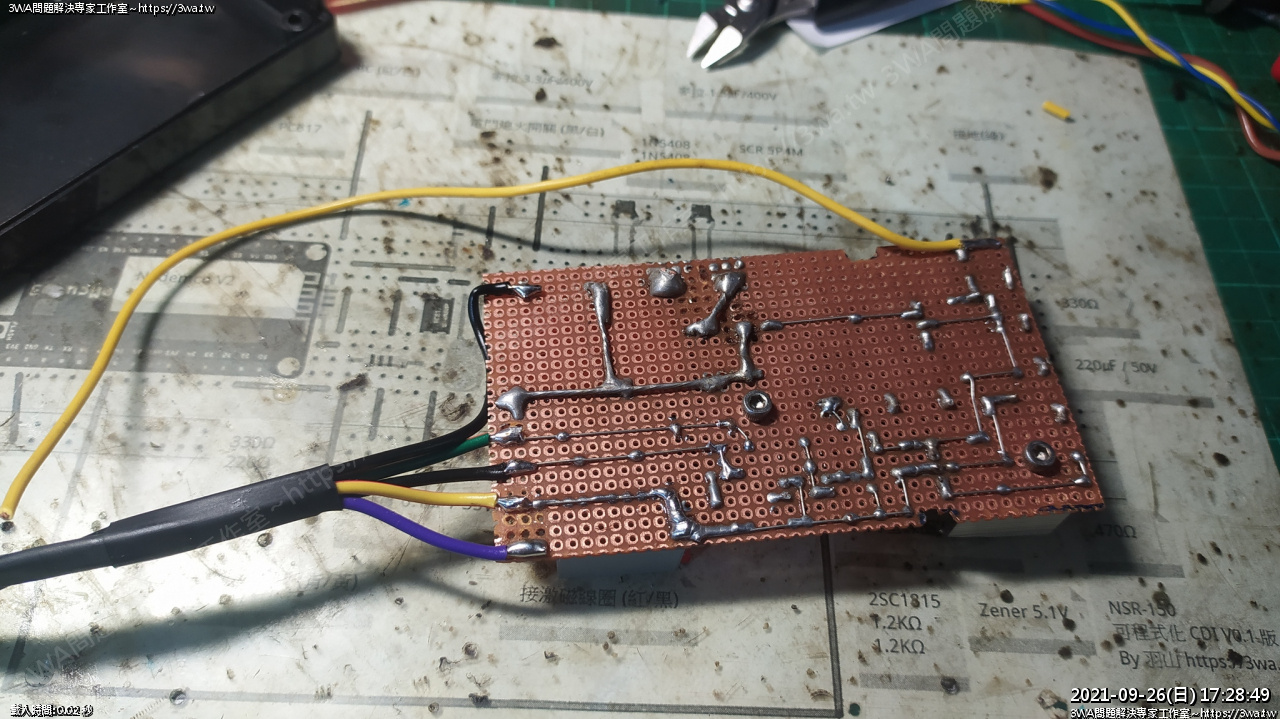

(同學有注意到嗎，SCR螺絲跟 RC 線間的銅片，羽山也刮了，小細節都要注意)

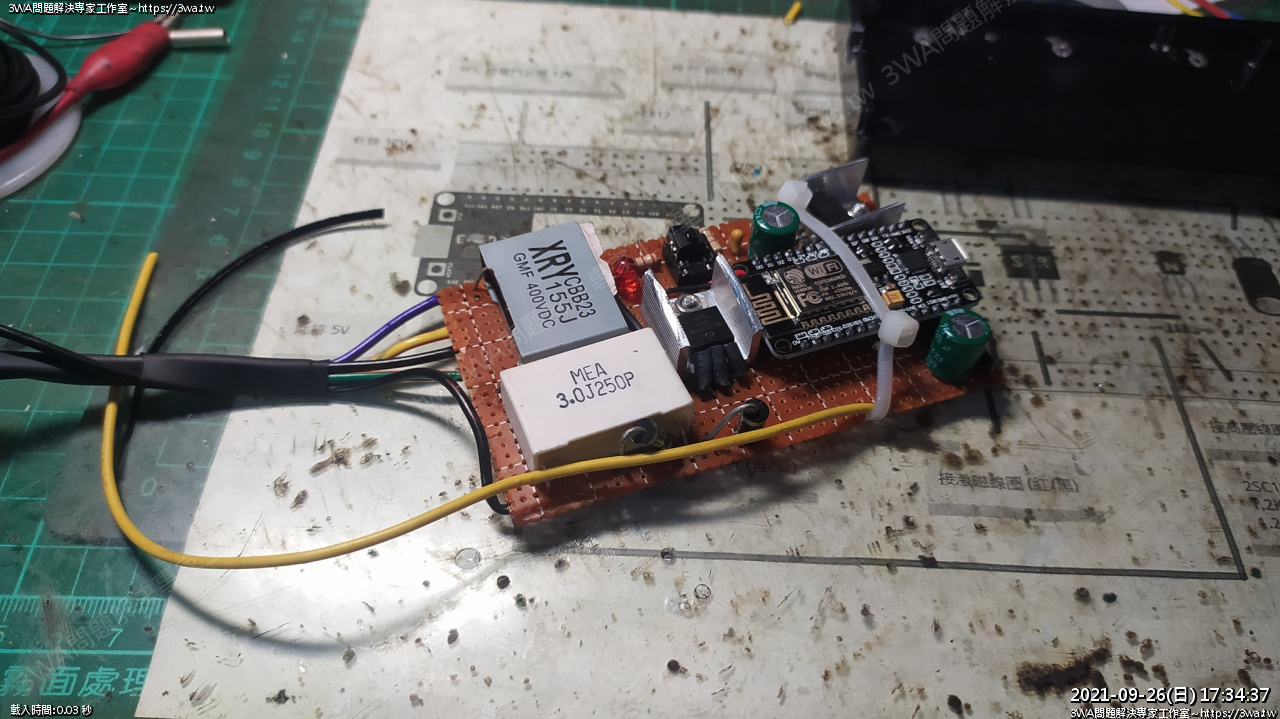

綁好束帶，PC817 也束上

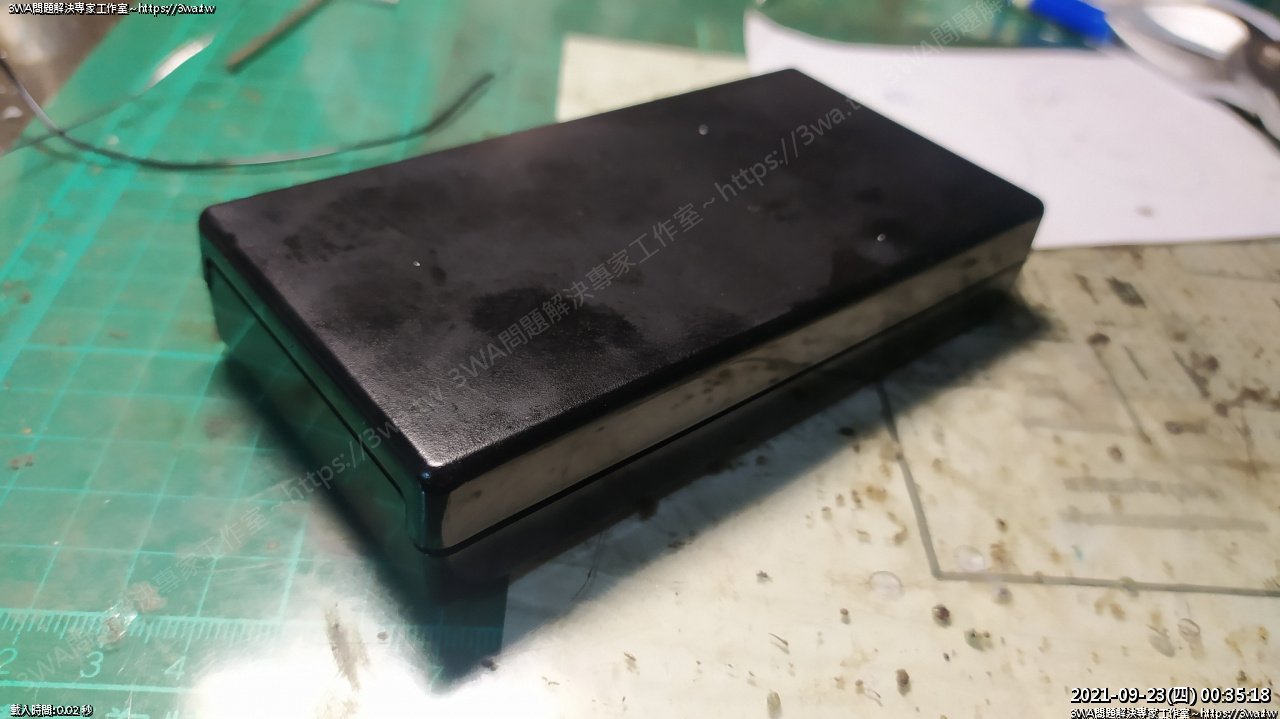

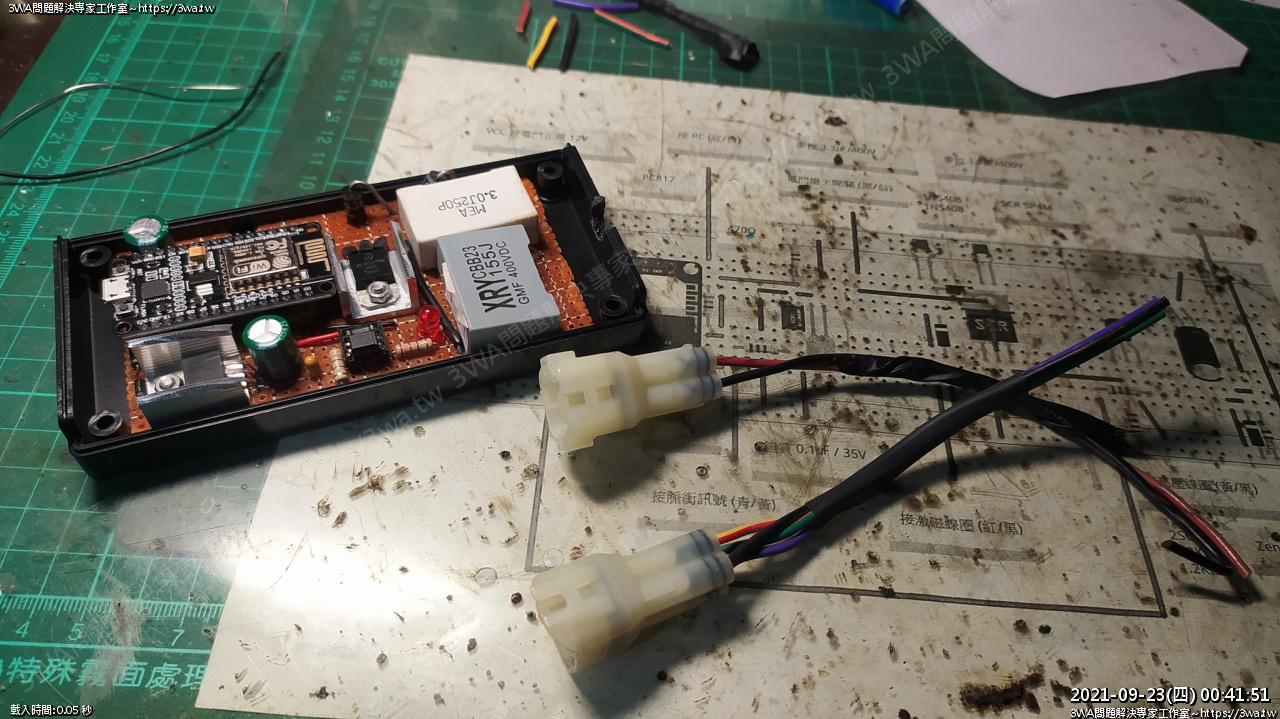

放入盒子，一敗

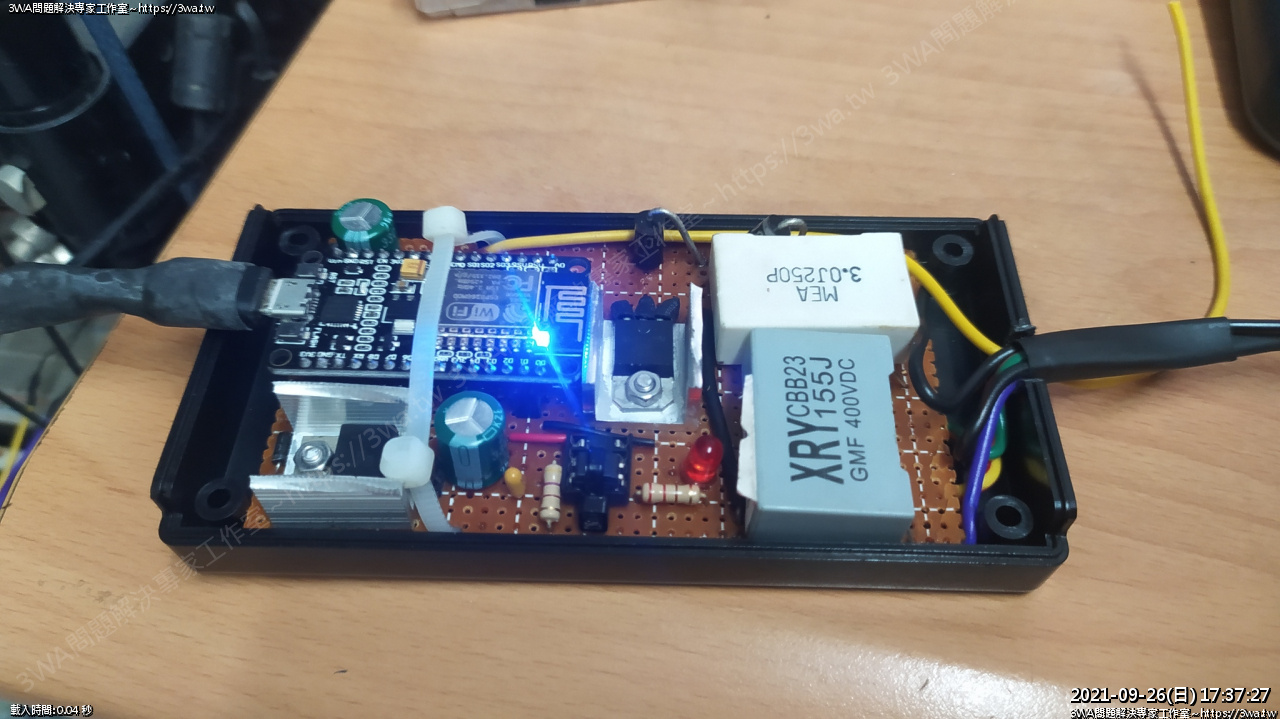

插上 USB 燒錄程式

程式燒錄 V0.4 版

https://github.com/shadowjohn/NSR-150_CDI/blob/main/CODE/NSR-150_CDI_V0.4/NSR-150_CDI_V0.4.ino

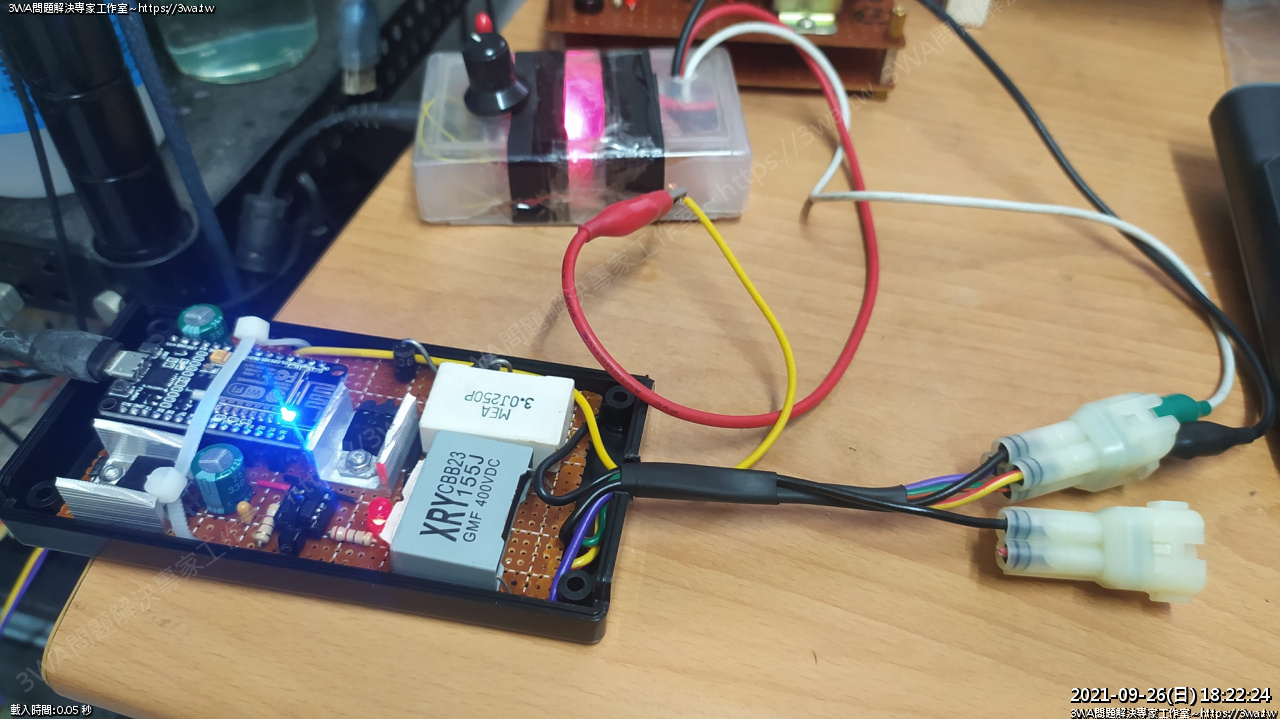

燒好了，接上轉速訊號，測試看看收到的訊號乾不乾淨

 使用 555 訊號產生器餵入訊號，觀察轉速在餵入會不會有雜訊，一次跳很多之類，如果沒有就 ok

12V 壓上公 PIN 腳

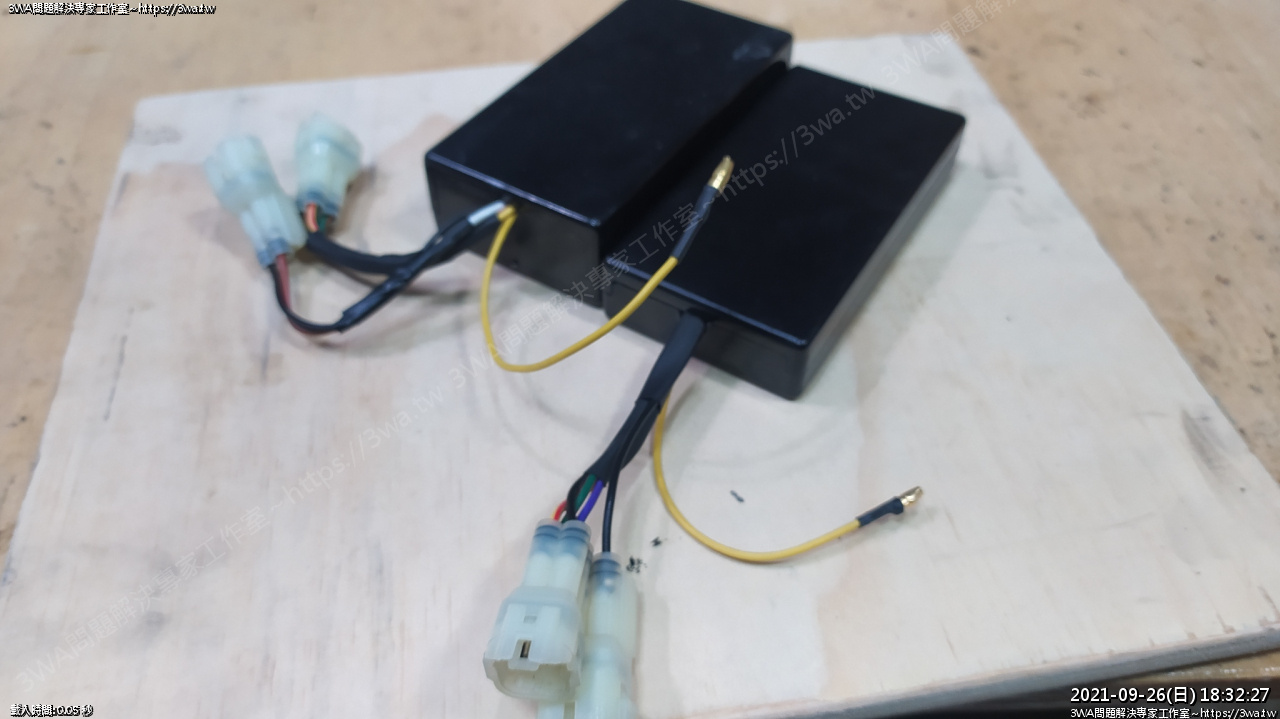

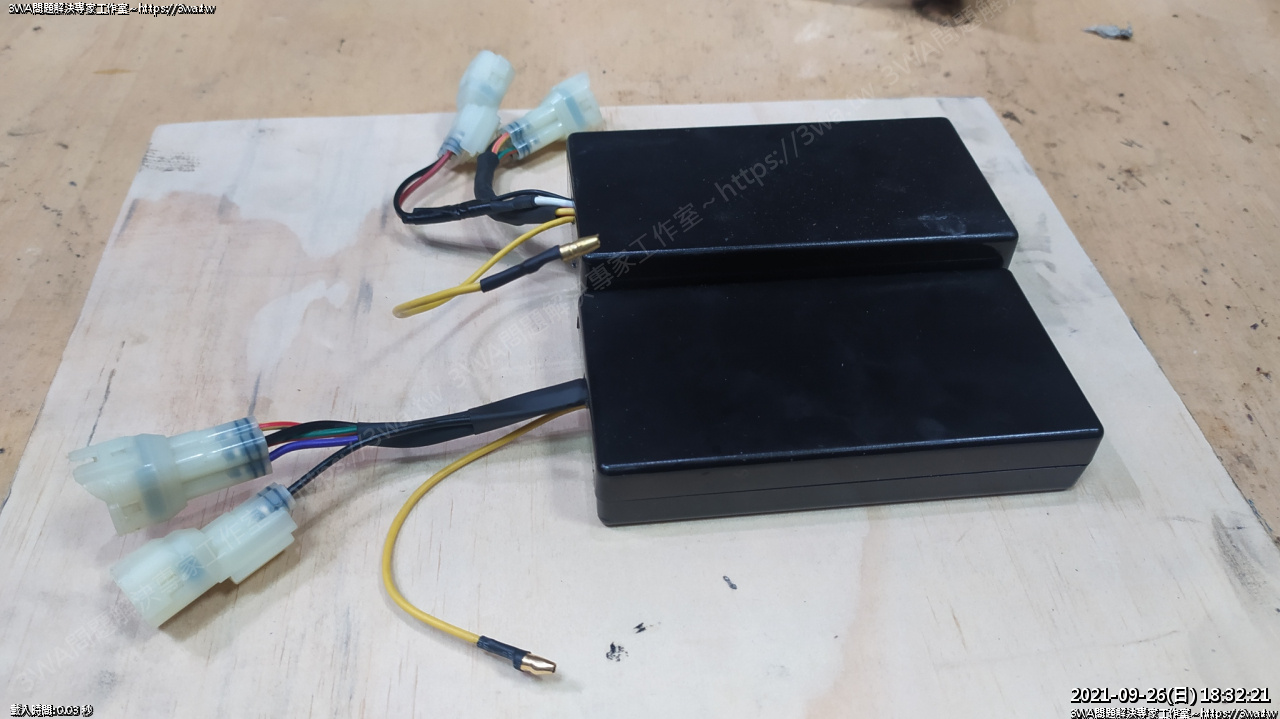

這次作的 CDI 就扁了~跟原廠 CDI 一樣厚，稍長一些

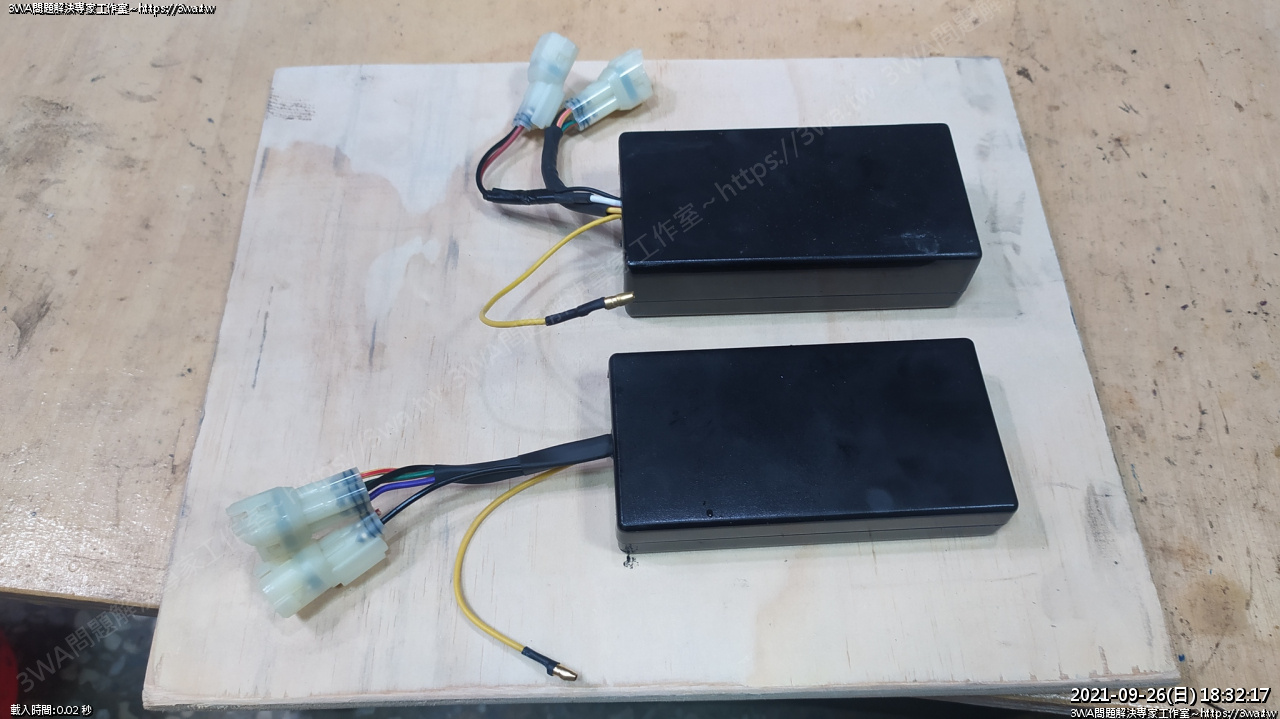

上面那組是  V0.3 版

高度好多了 ^_^

這個感覺

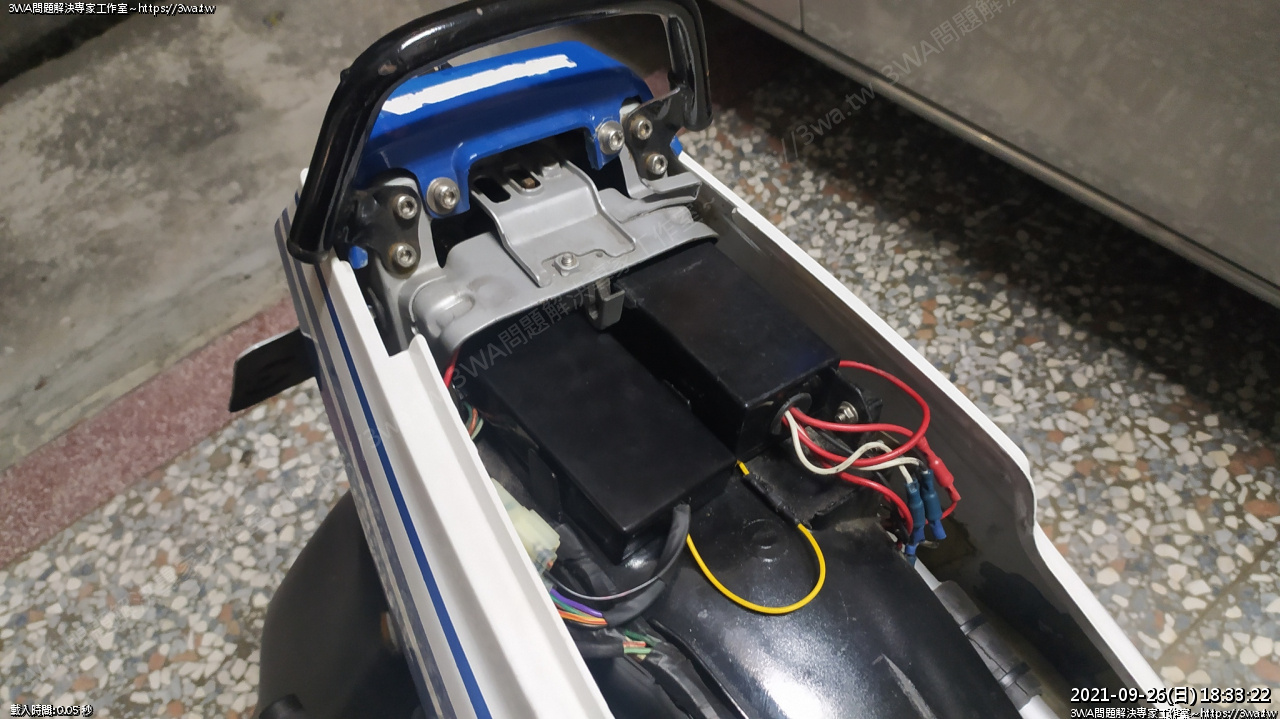

裝上車，這次比較低，不會頂到座墊扣了~

這個版本加了一個功能，過電後，自動開關一次 RC 清積碳 ^^

這個版本，就算是二期的 RC電腦，也可以擁有一期 RC電腦的騎乘感覺

在 5500rpm 以上，RC 才會開

二期電腦 2千轉左右自己開開關關就不會送出訊號觸發

引擎還沒熱，小催一下，看來相當不錯

BT151-500R 看起來沒啥問題，非常好~~~

 測試CDI最好的方法，就是直接騎到吃到飽的餐廳

 一直點肉

 厚切牛排

 各種霜降牛

 各種生魚片

 吃飽飽^_^，然後又騎回家

~我的天啊，一期 RC 騎乘感覺真爽~

二個肥宅雙載，NSR 衝起來也是相當兇猛~~

SCR BT151-500R 運作良好，隔離作好即可快樂一波，讚啦~~~^_^~~~

製作的心得補充：

BT151-500R 的接腳很近，不像 SCR SG25AA60 (600V 25A) 離那麼遠

所以同學們在焊接時，務必要把焊油刷掉，接腳間最好隔個3mm以上

絕對不能太近，可擠些熱融膠或橡膠隔離~

強烈建議把中間腳 A 剪掉，然後利用本體 A 配合穿過的螺絲(要用鐵或銅質) 使用

2021-12-03補充：

後來羽山把2P 的那支電門開關接地線接上了，原因是剛熄火後，如果這時馬上又打開電門，如果最後電容還儲著電，SCR 會瞬間放電一下，活塞如果剛好在上死點，裡面還有壓縮氣體，就會爆衝一下 XD

所以還是把斷電開關線接上，這樣關電門時，就會把電容裡的殘電放掉，同學可以串接一顆100KΩ，1/2W 電阻，讓電阻把電吃掉即可，頂多 6㎃ 的耗電，不會讓線組吃到大電壓^^
