NSR150 RC 線組製作 Part 2

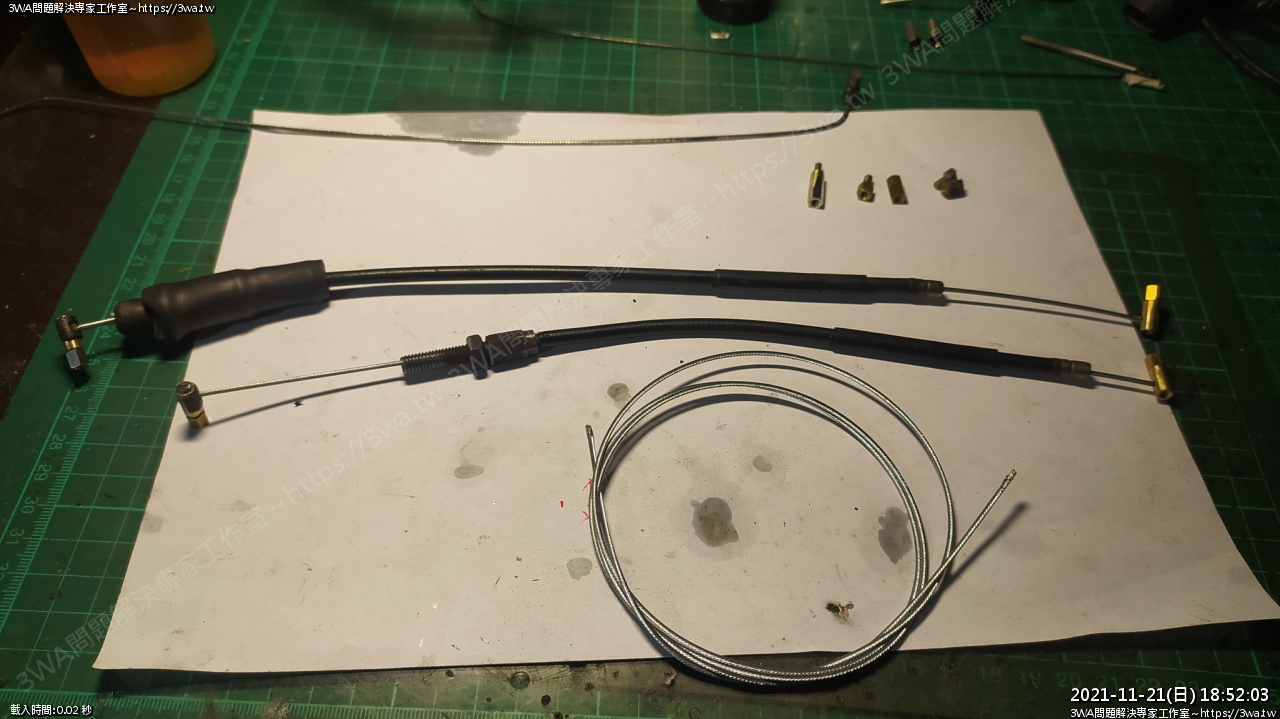

上一次製作的 RC 線也用了二年，這次拆車時不小心弄壞了一條線

突然想到似乎有更好的方法，寫一篇分享給大家

這個方法也不錯，但適合工具齊全的同學

首先需要的工具如下：

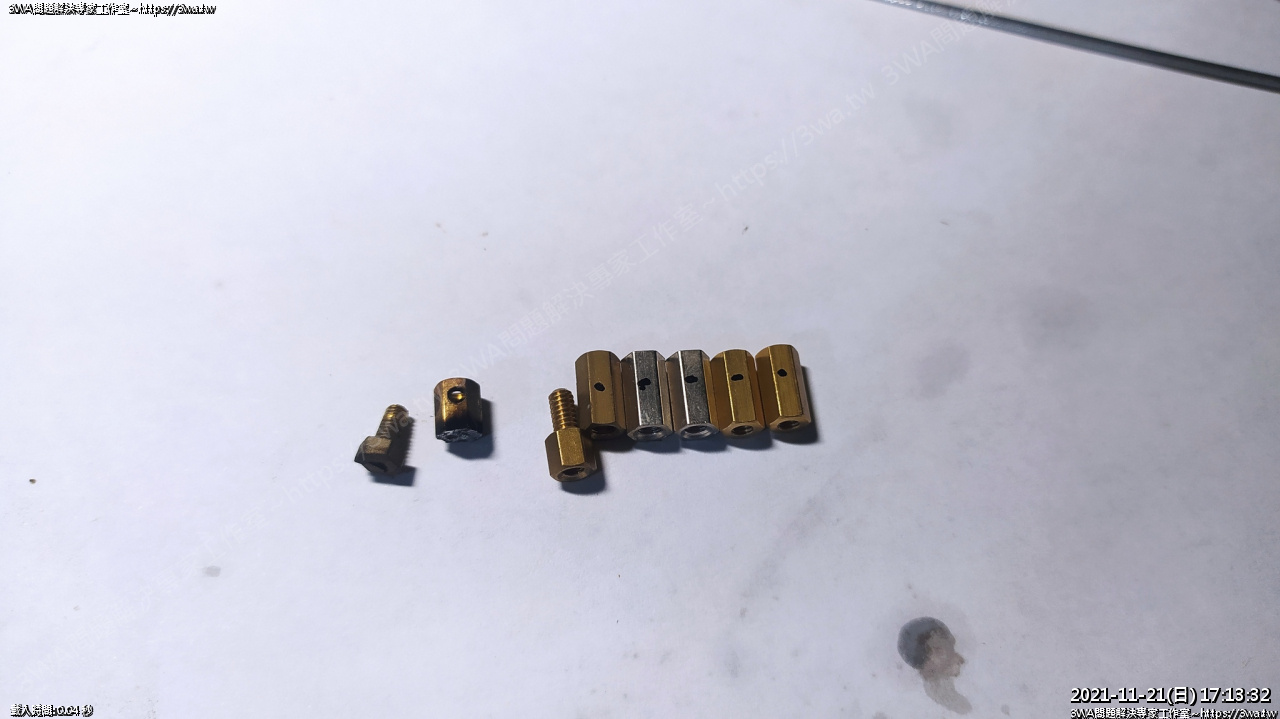

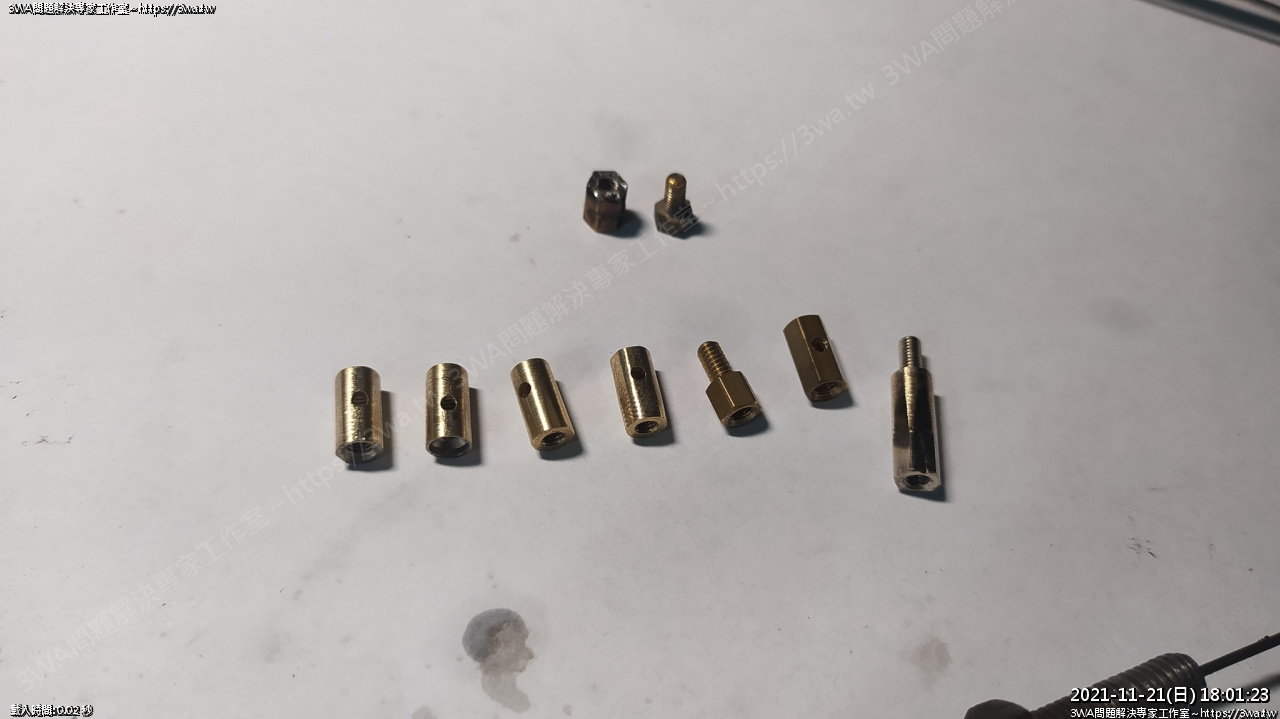

1、電子材料行買的到的銅柱，要注意有粗、細牙的差別，羽山是用細牙

 RC 線二條，用量 4 顆六角螺柱，4顆螺柱，建議可以多買一些，還要額外多買一支長的螺柱

 螺柱也可以用螺絲代替，一樣電子材料行就有~

 這個六角銅柱就是平常電子材料洞洞板用的那種，應該是 3mm

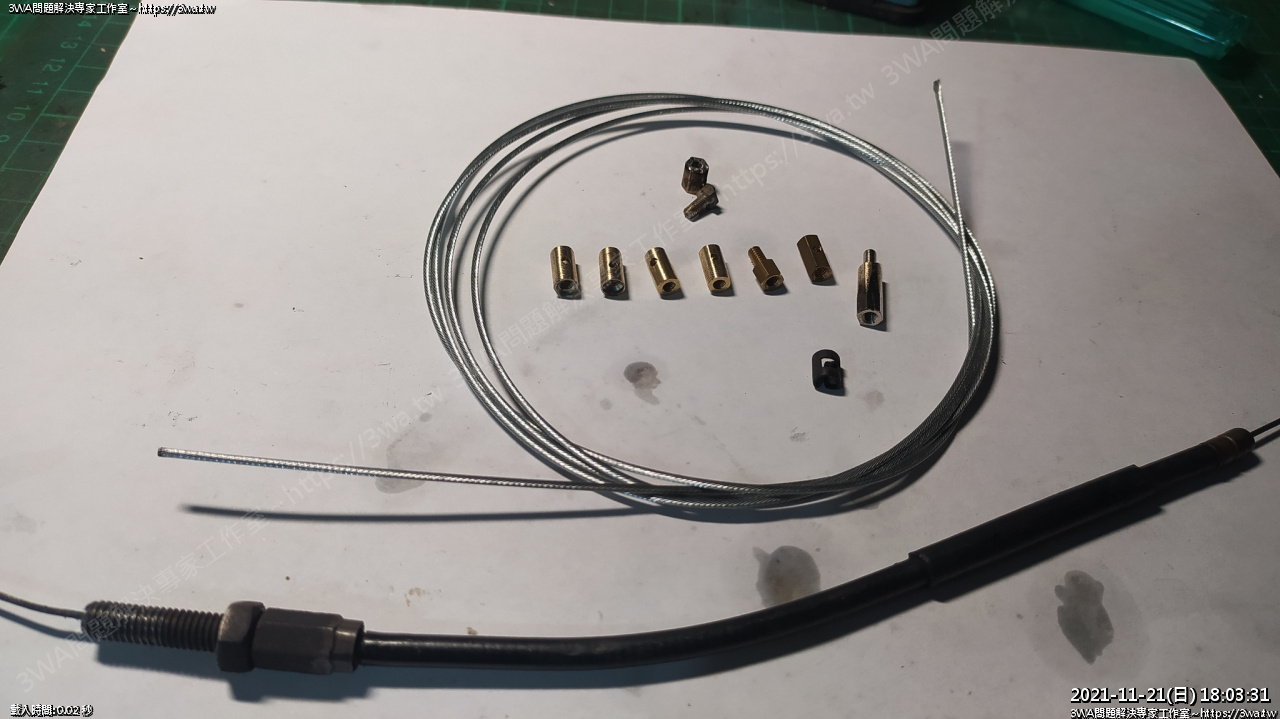

2、腳踏車煞車線 ( 1.4mm 一條約 20 $ ，建議可以用 1.2mm，1.4mm 有點硬)

3、鑽頭，1.5mm、2mm 各一支

4、夾具、鑽床 或 電動扳手

5、鯉魚鉗

6、中心沖

7、麥克筆

8、尺

9、銼刀

10、320砂紙

11、硬的鋁塊(可以讓砂紙靠著)

12、護目鏡

13、焊槍

14、焊錫

15、鹽酸

16、口罩

17、切斷片、小蜜蜂 或 專用的鋼絲鉗

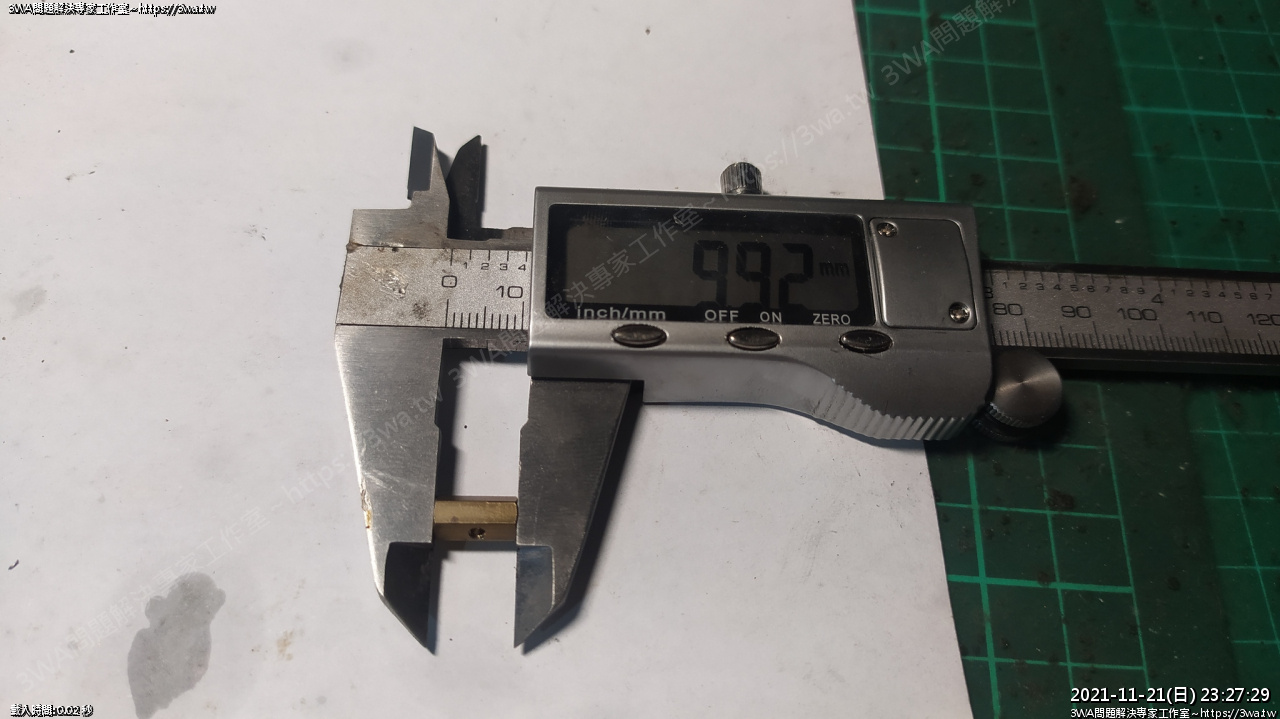

 六角銅柱長 9.92mm

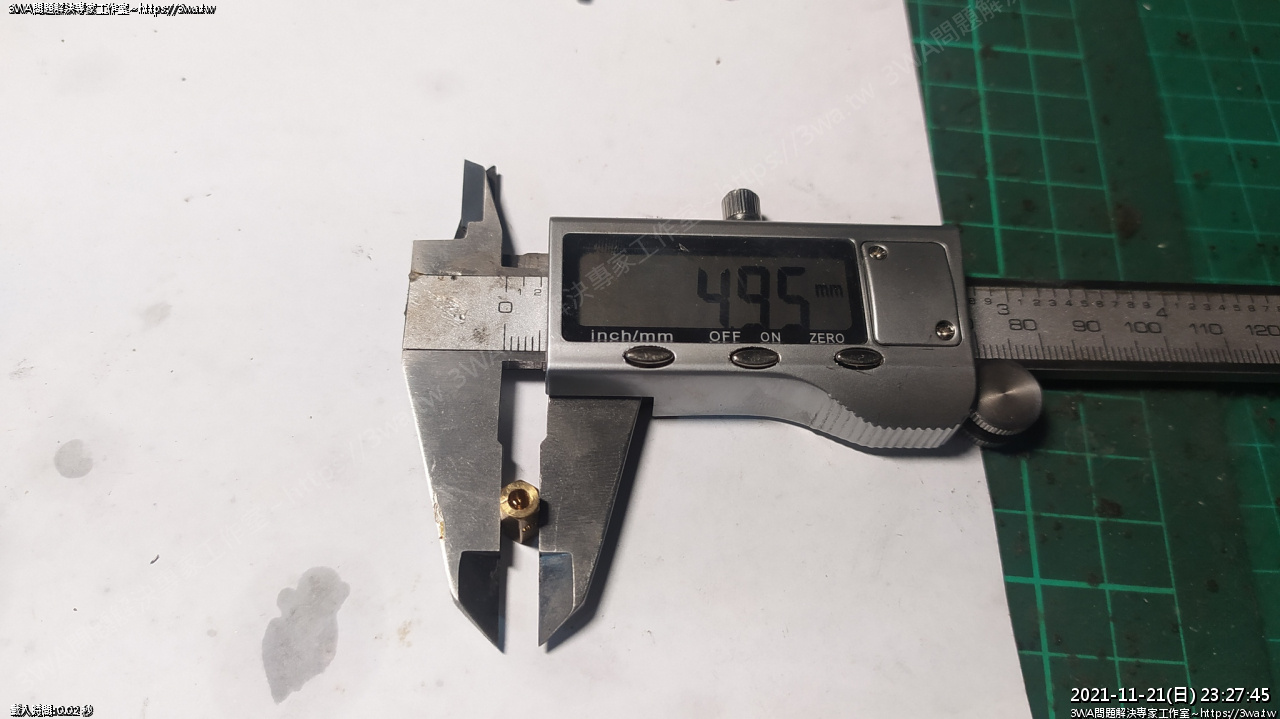

 六角窄邊 4.95mm

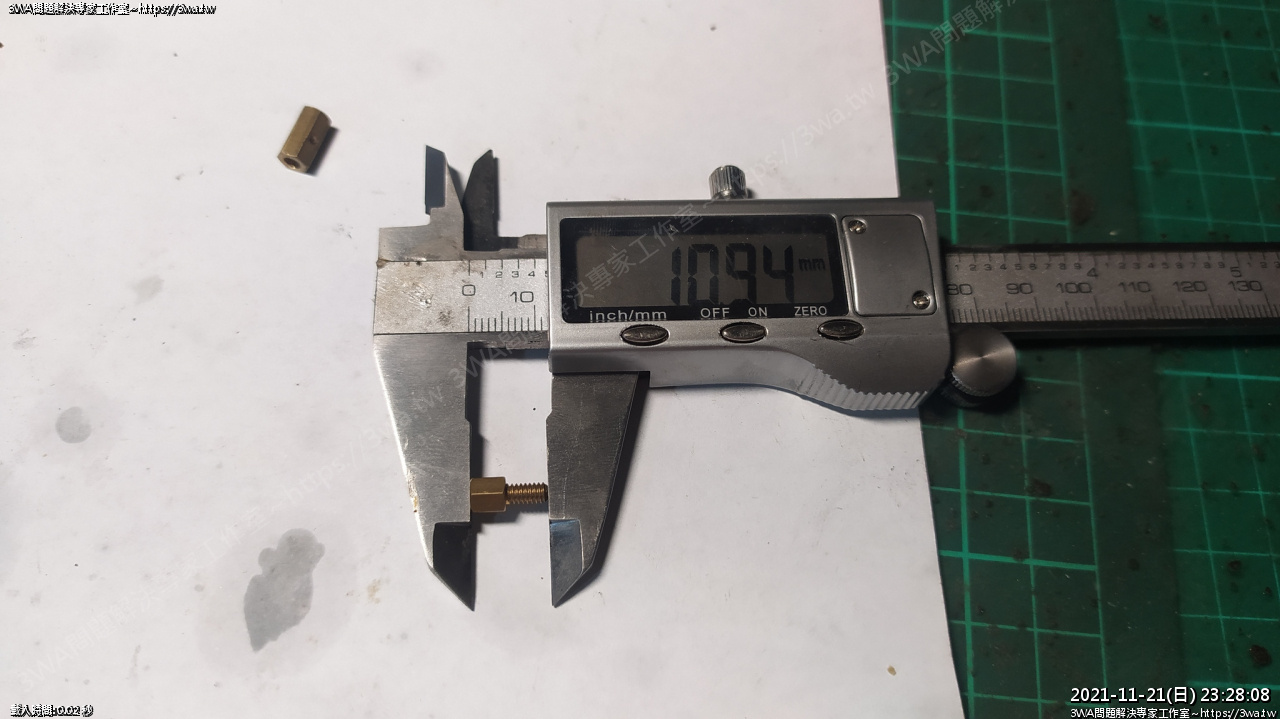

 螺柱長 10.94mm

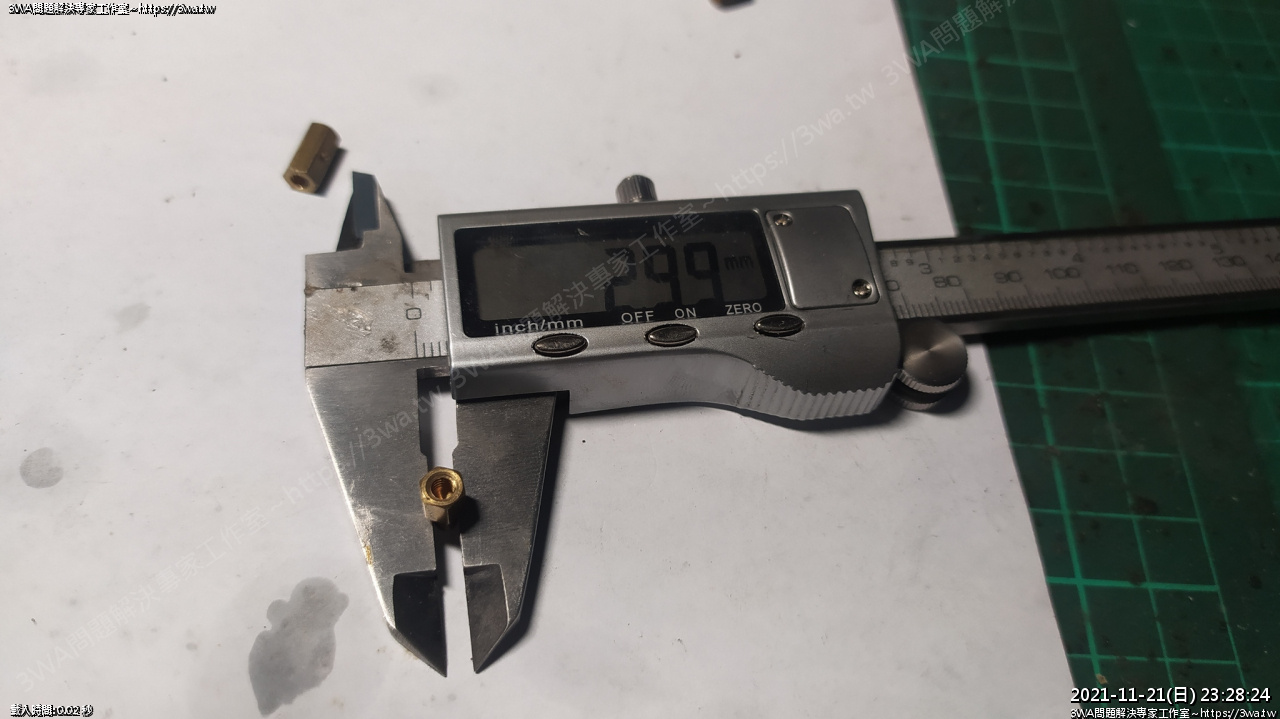

 螺牙的地方 2.99mm

以下是製作過程

 先拿一支螺絲柱，當作要打孔的點，大概吃到2牙左右

拿麥克筆點個小點

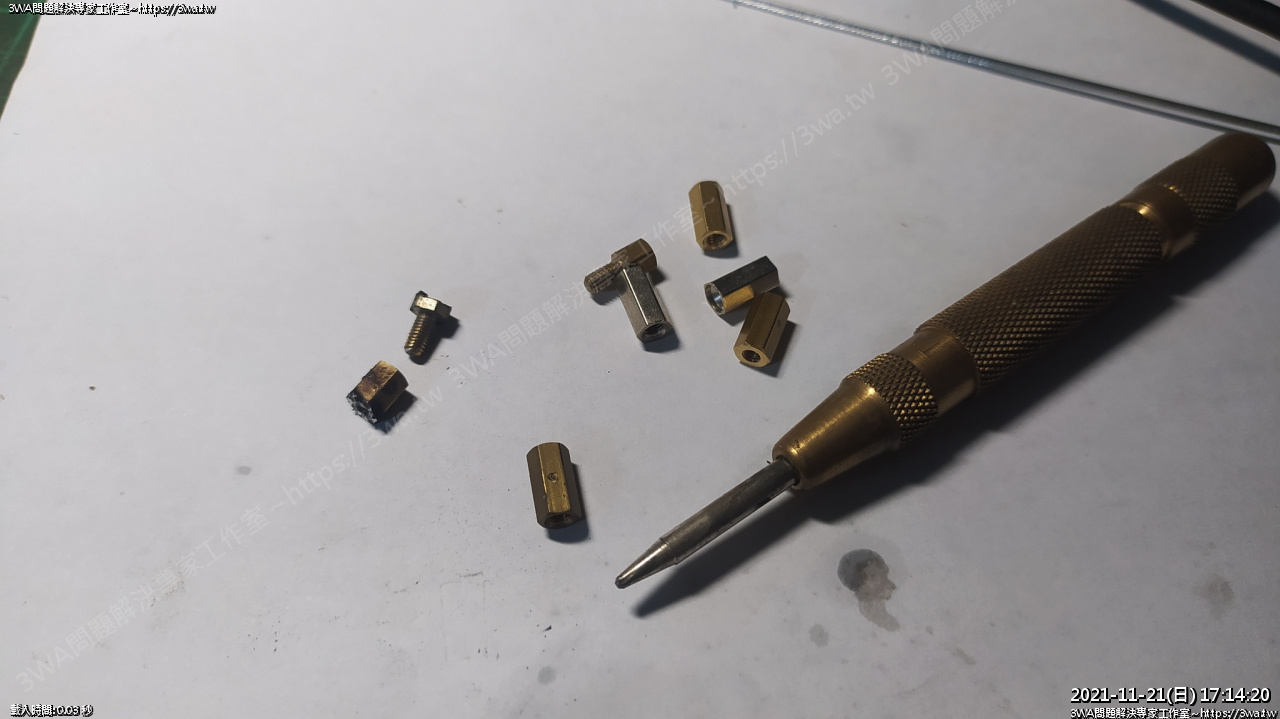

 點中心沖，對小黑打下去

 鑽頭的話要用 1.5、2.0mm，如果熟練的話，直接用 2.0 即可

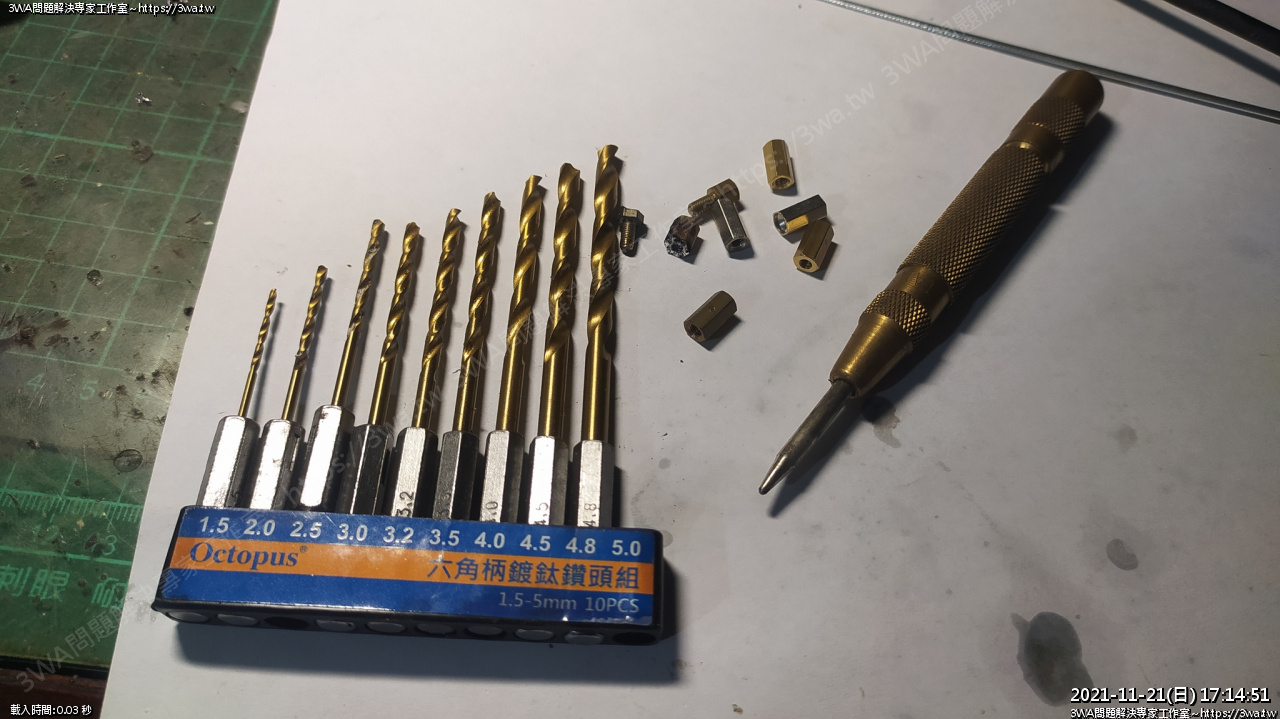

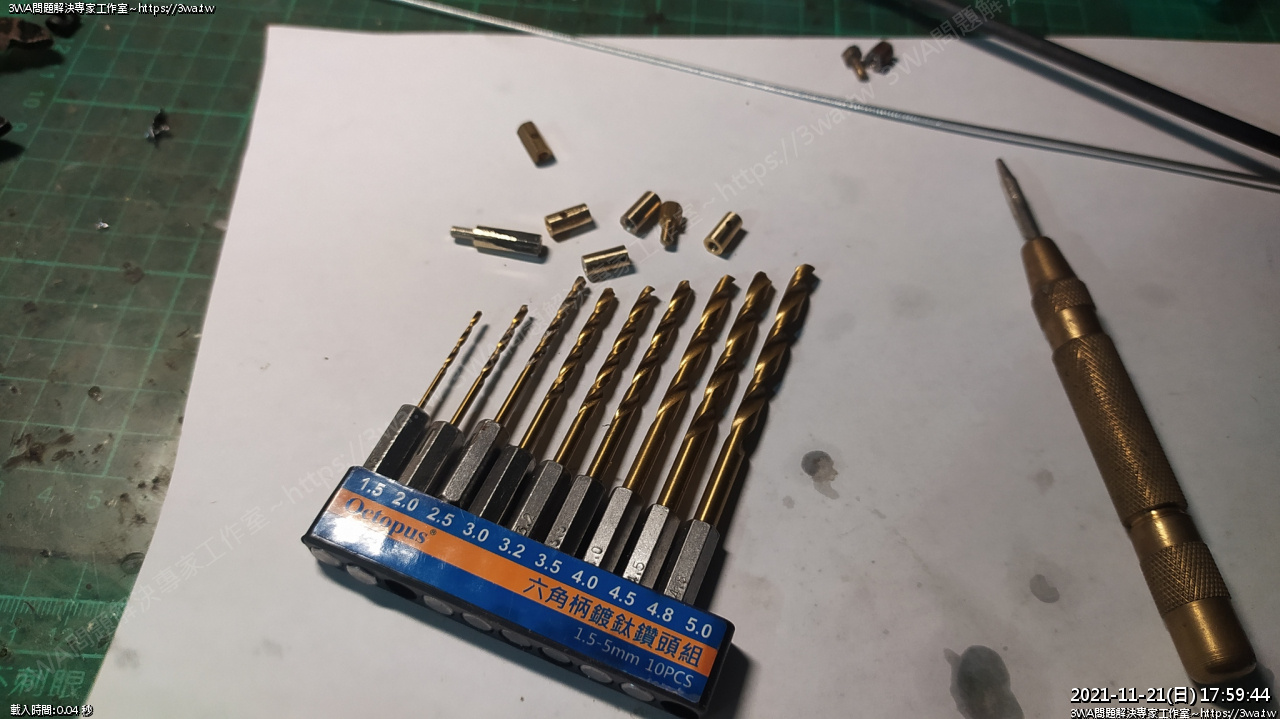

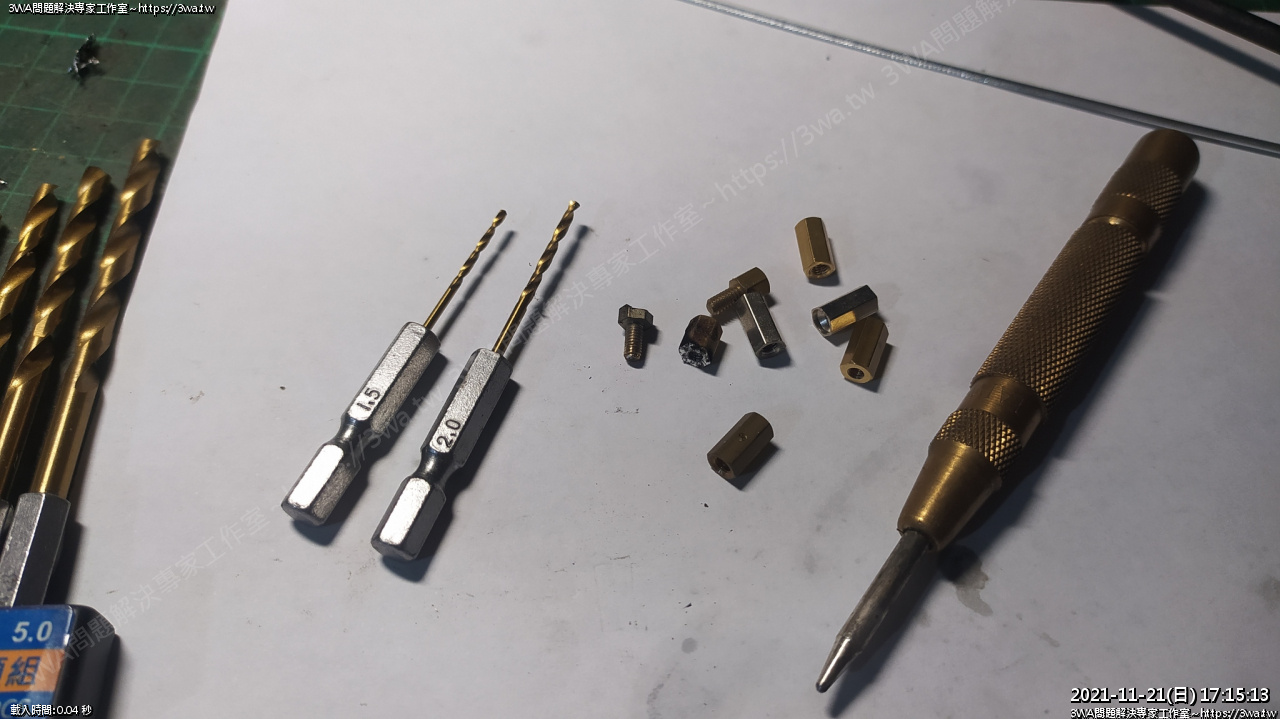

 取出 1.5mm、2.0mm 鑽頭

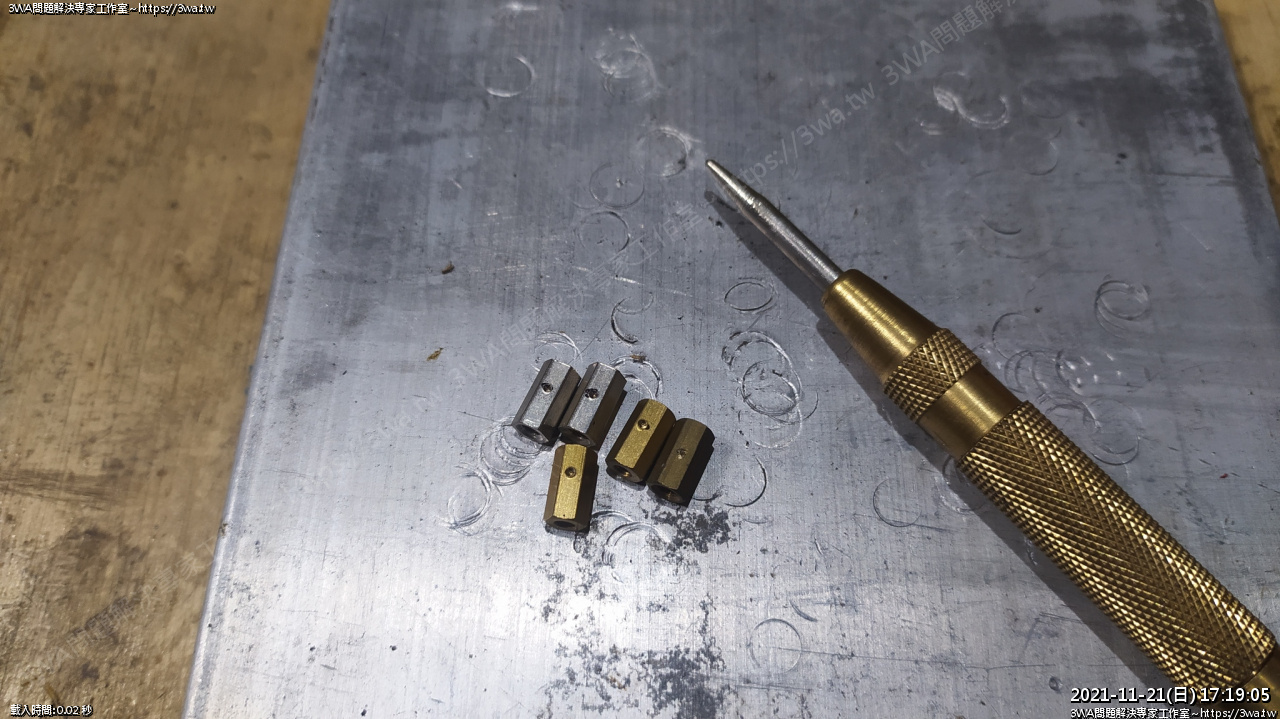

 中心沖打好洞了

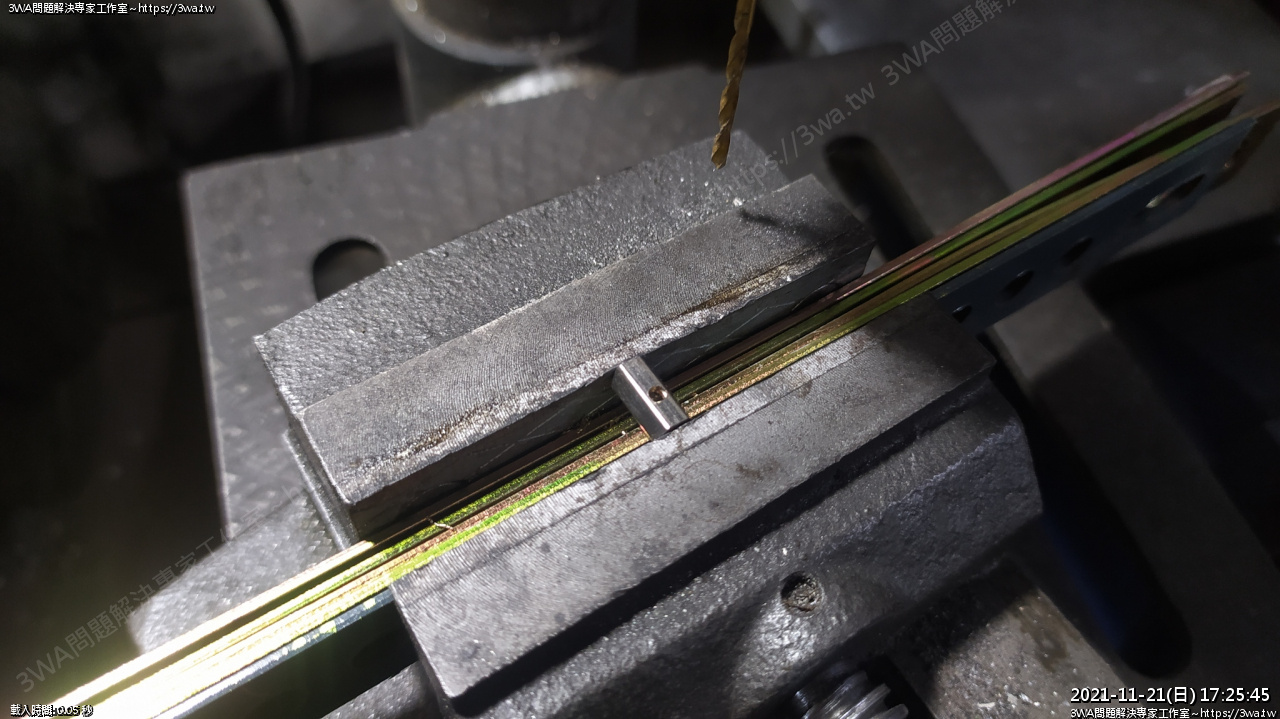

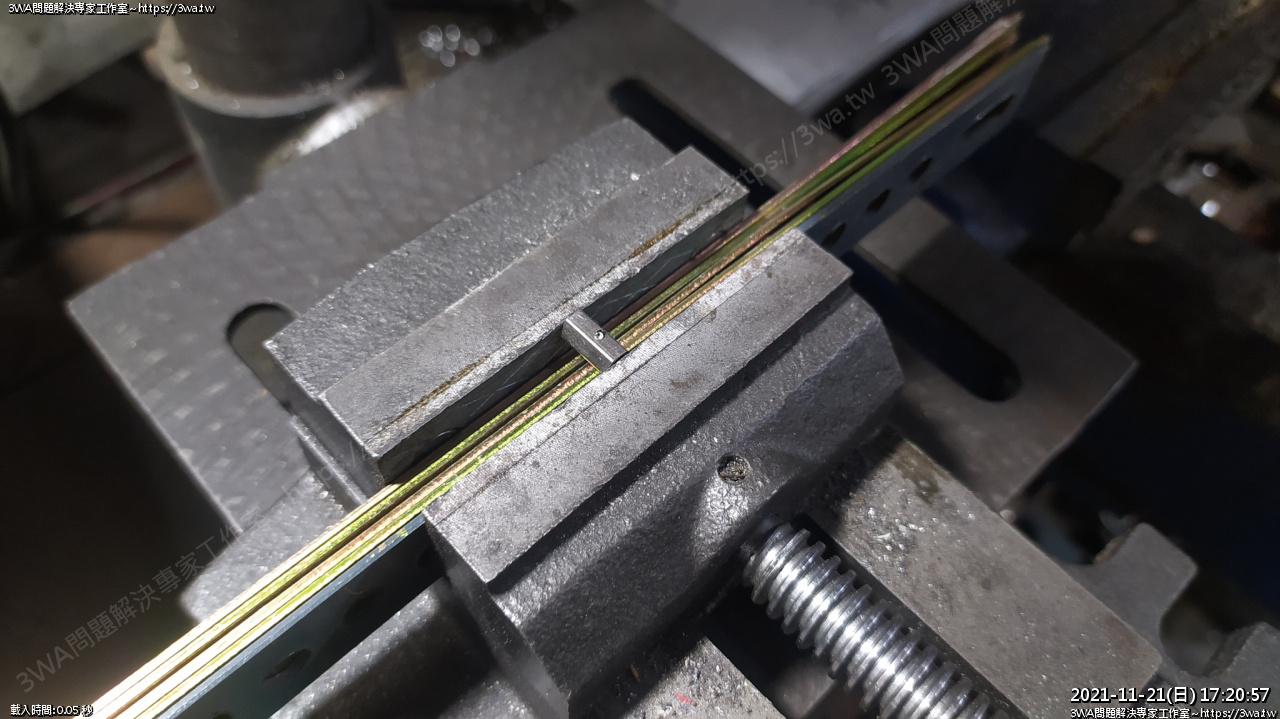

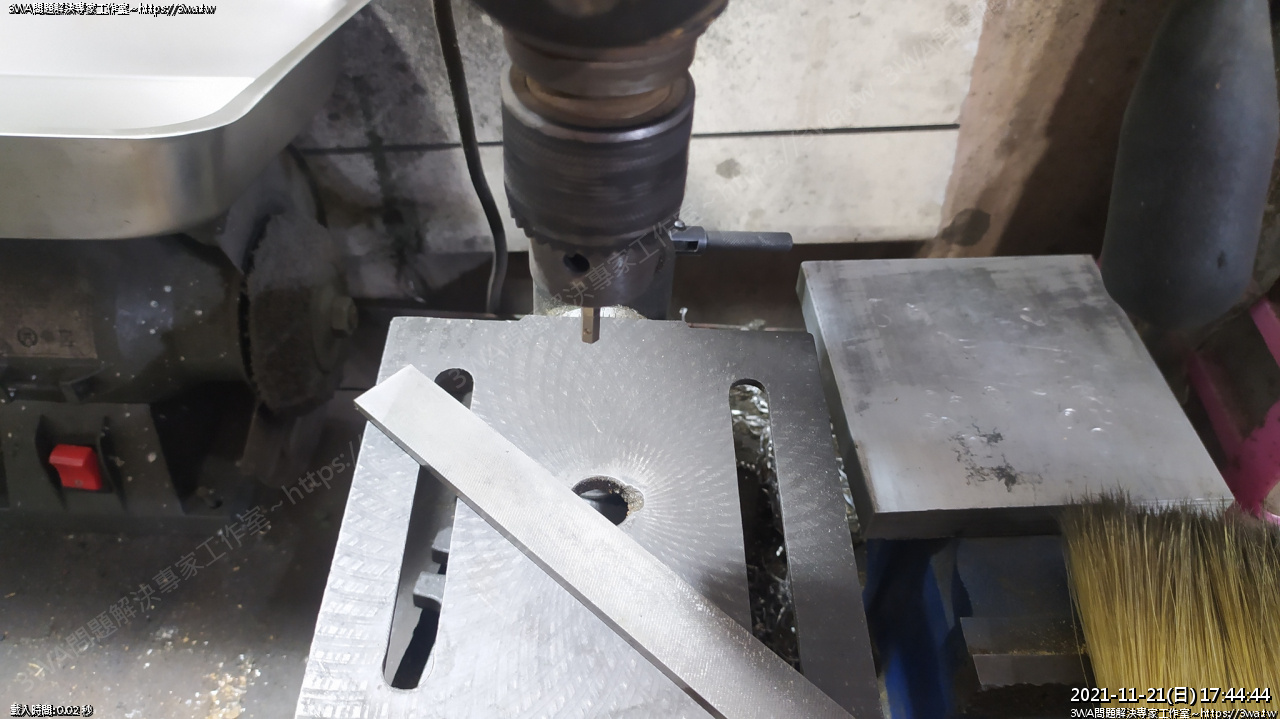

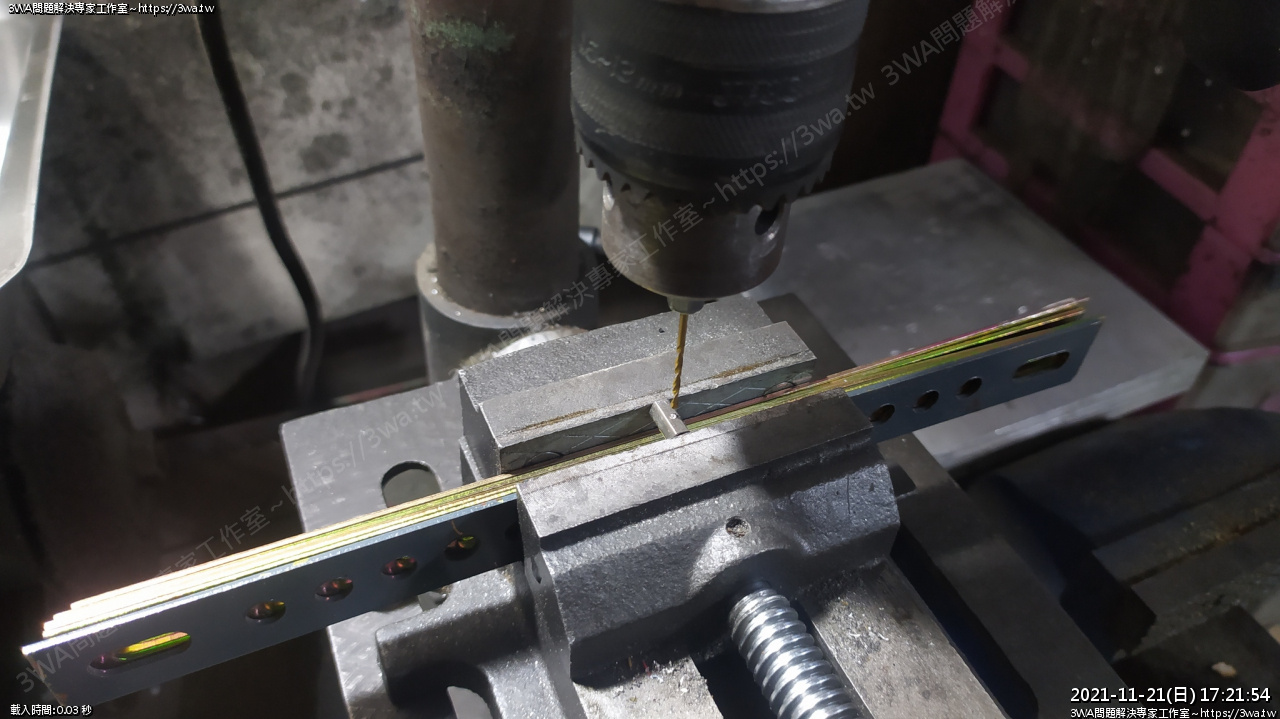

 用萬力固定螺柱

 裝上鑽頭

把鑽床的轉速調到最慢

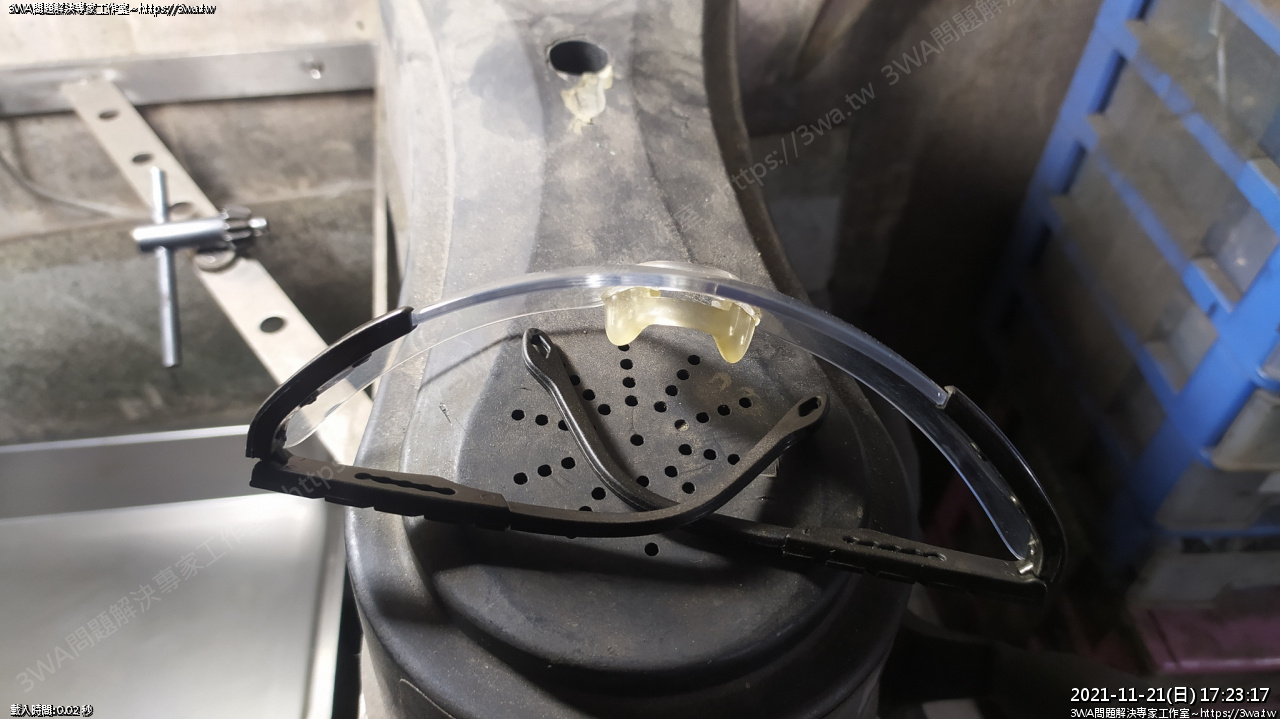

戴護目鏡

 鑽孔完成，鑽頭要完全穿過去銅柱，前面進去，後面出來

沒有鑽床的朋友，其實也可以用電動扳手試看看

銅柱很軟很好鑽

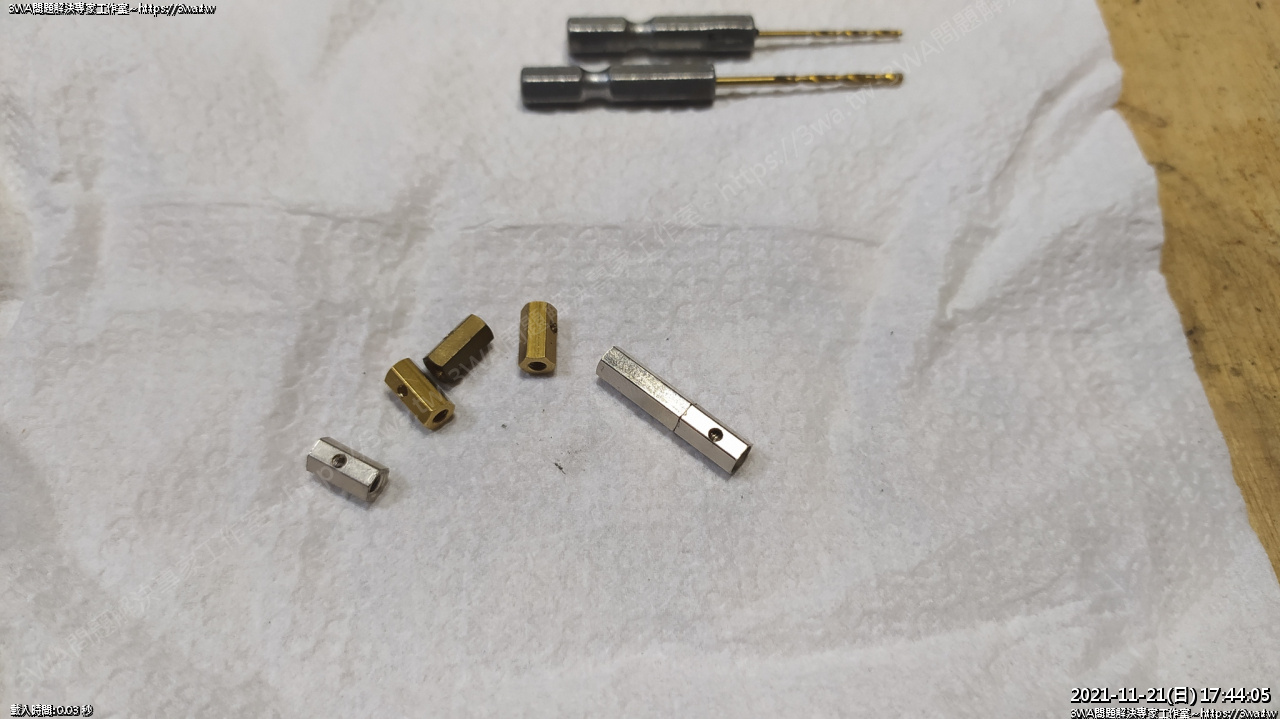

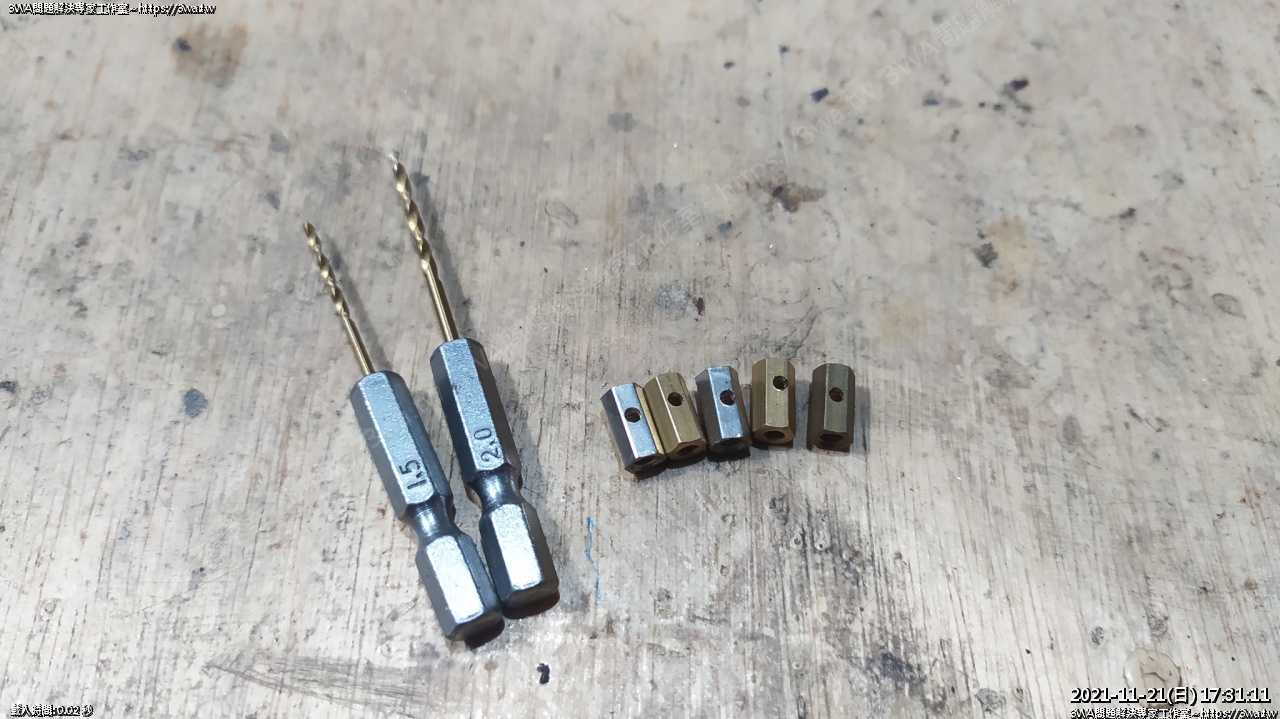

 好了，鑽好了~

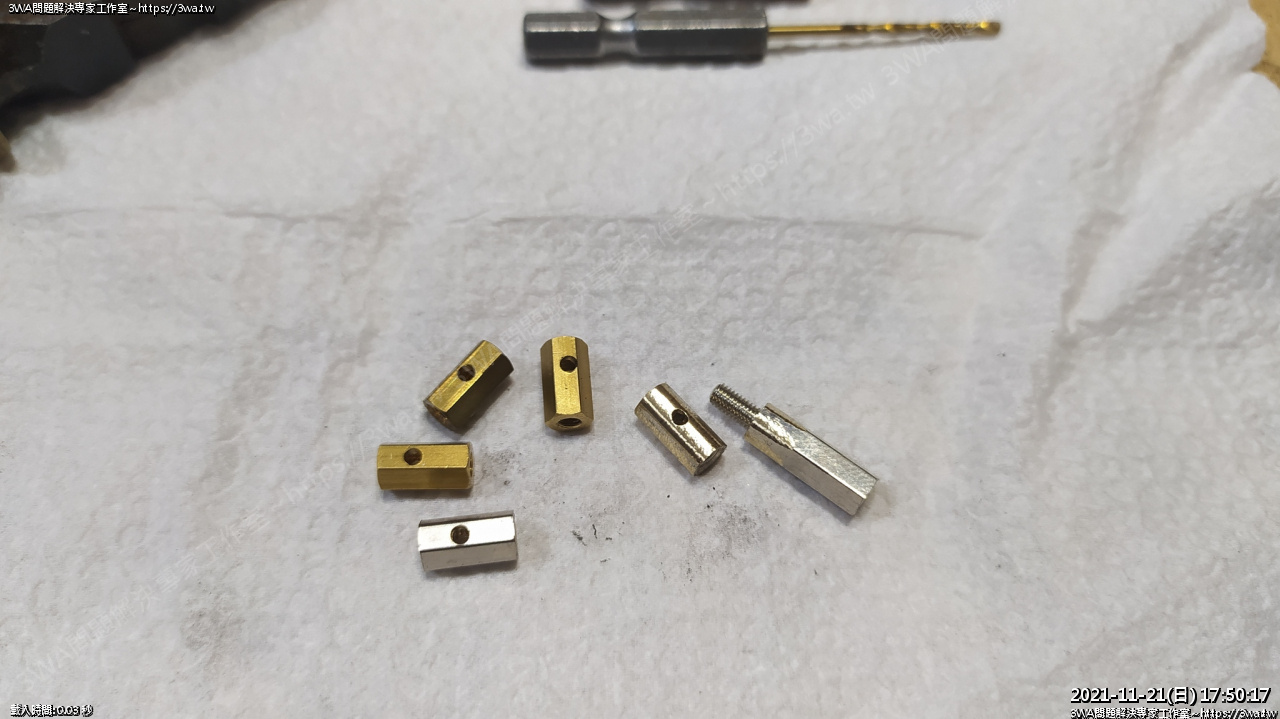

 多買的一支長螺柱拿出來

 合體

倒是不用鎖很緊沒關係，等一下銼的時候他自然就會緊了

不會掉

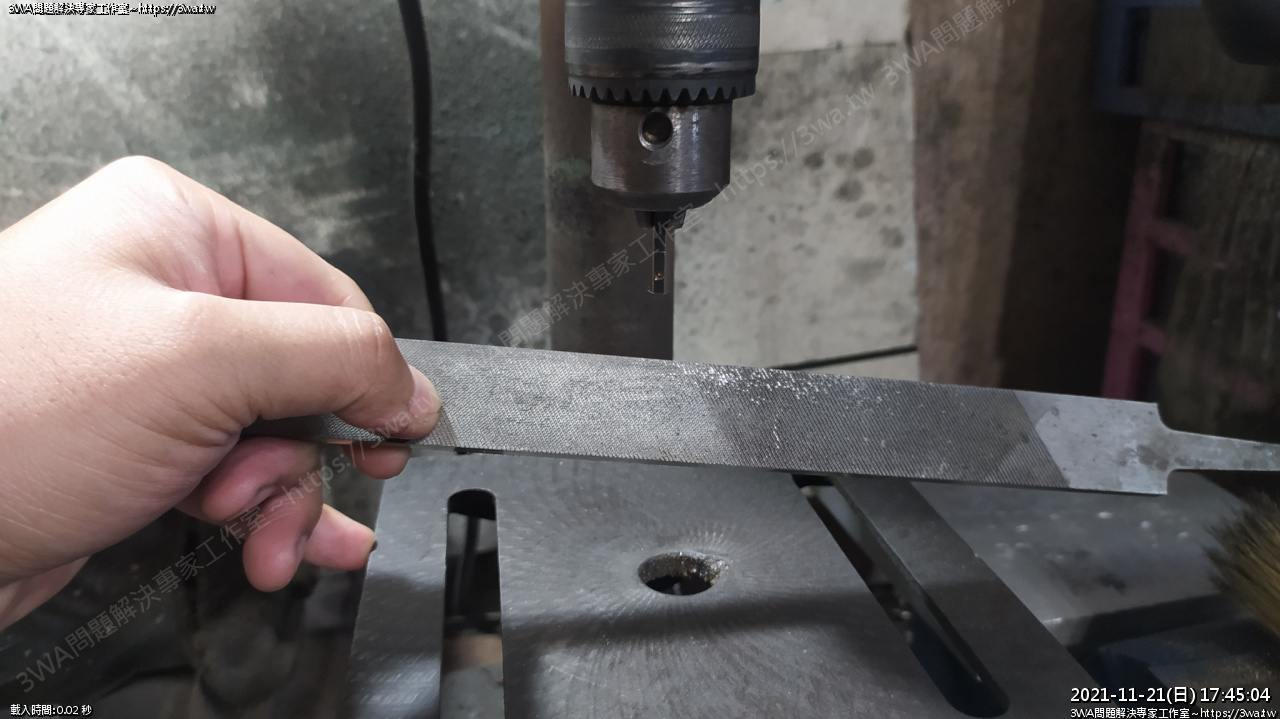

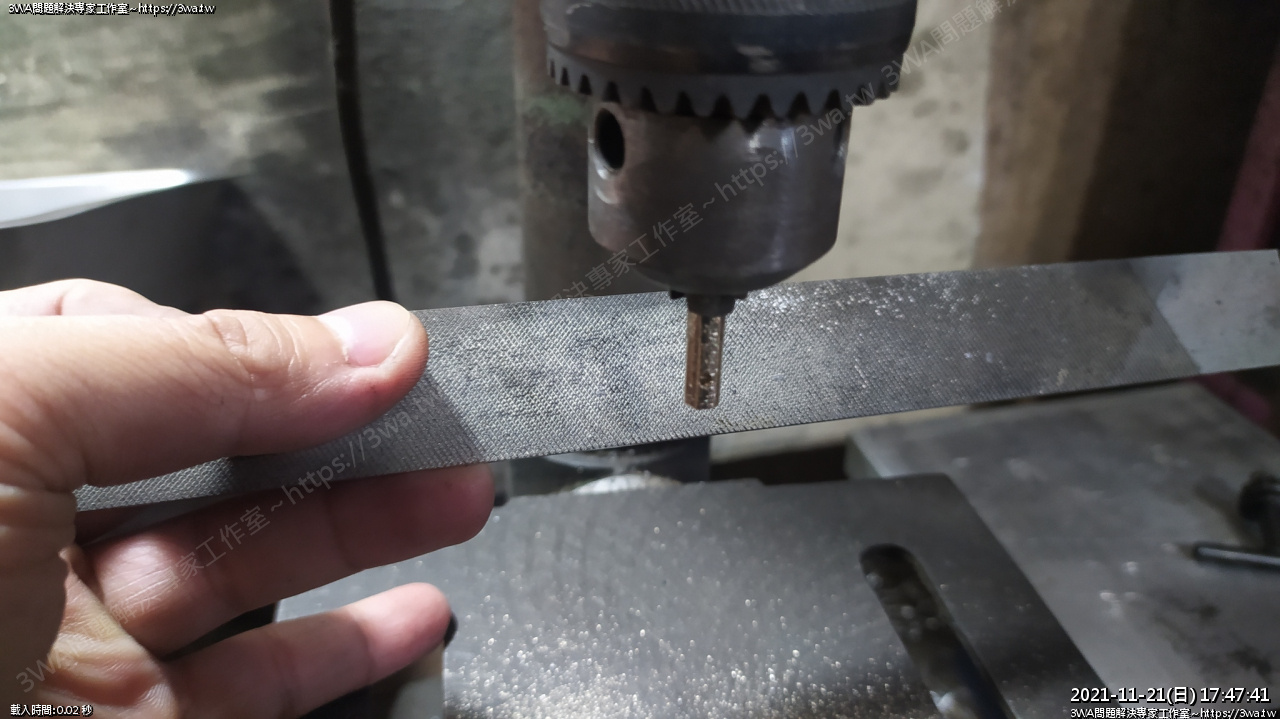

合體後，夾在鑽床上，拿出銼刀

 準備把六角銅柱銼成圓的

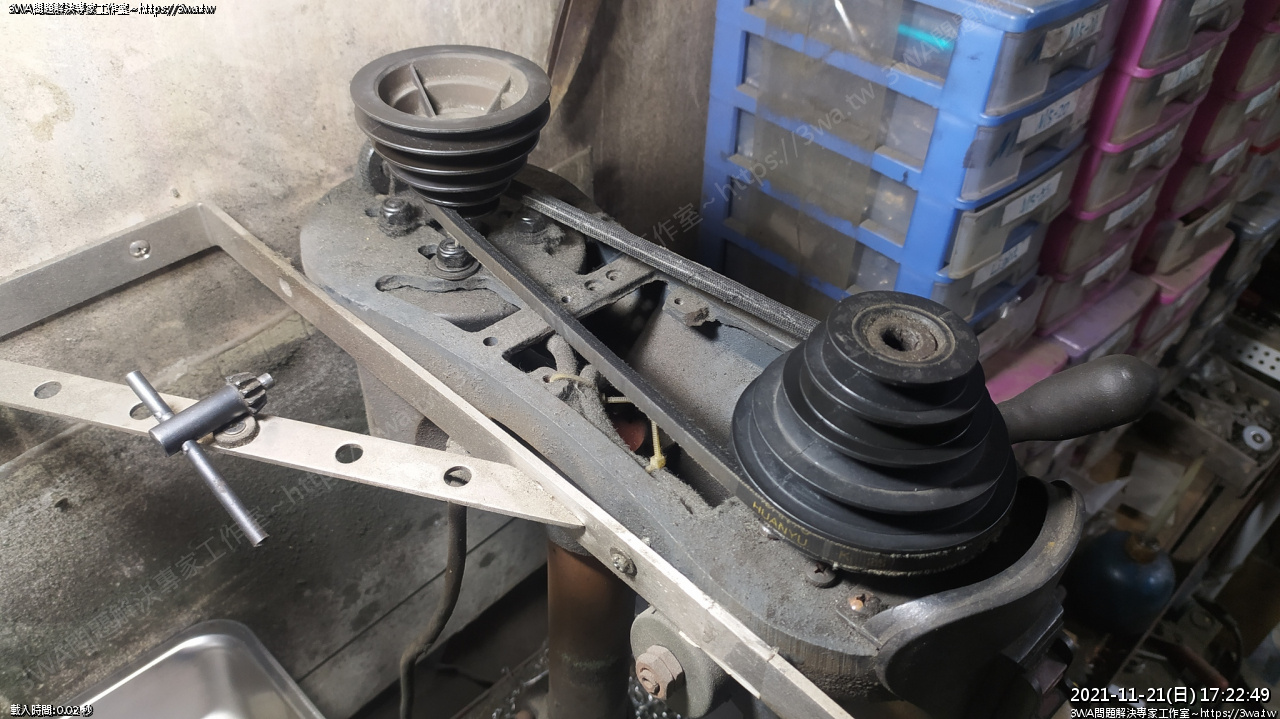

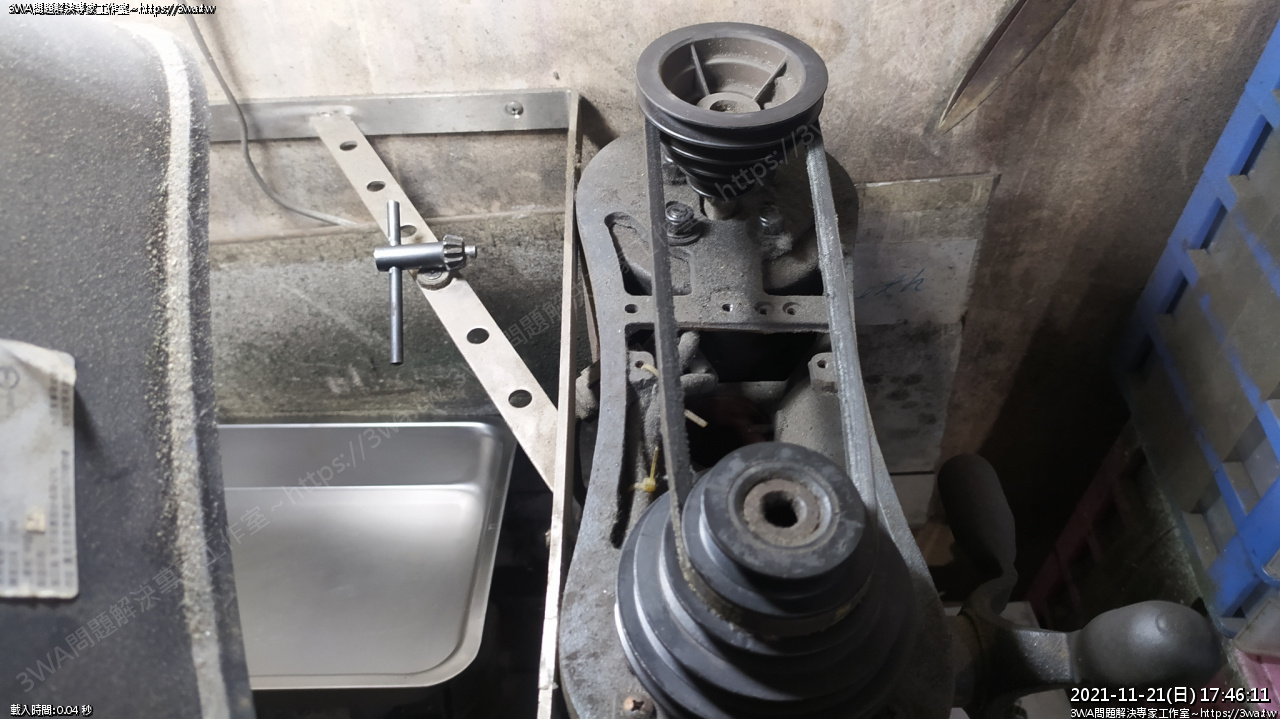

 把鑽床改成快速的，慢速的銼的效率太差了

 銼的時候感受一下銼刀發出的聲音，聲音變小就差不多完成了

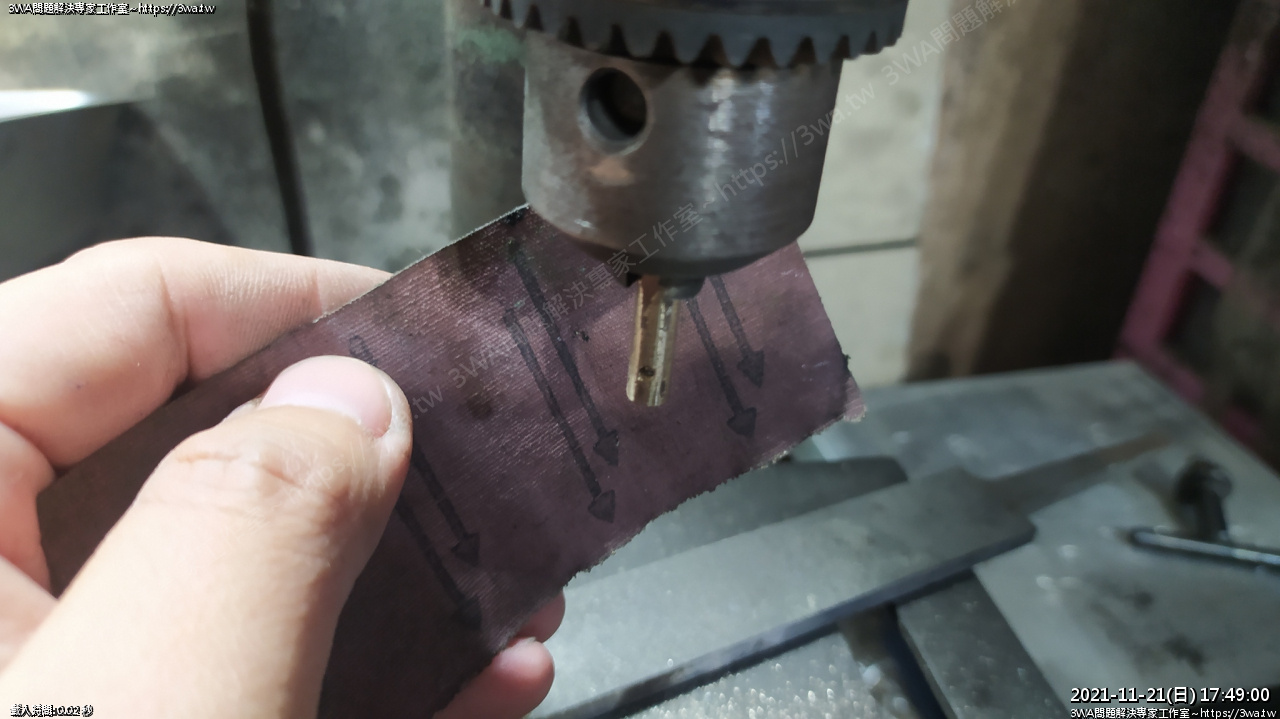

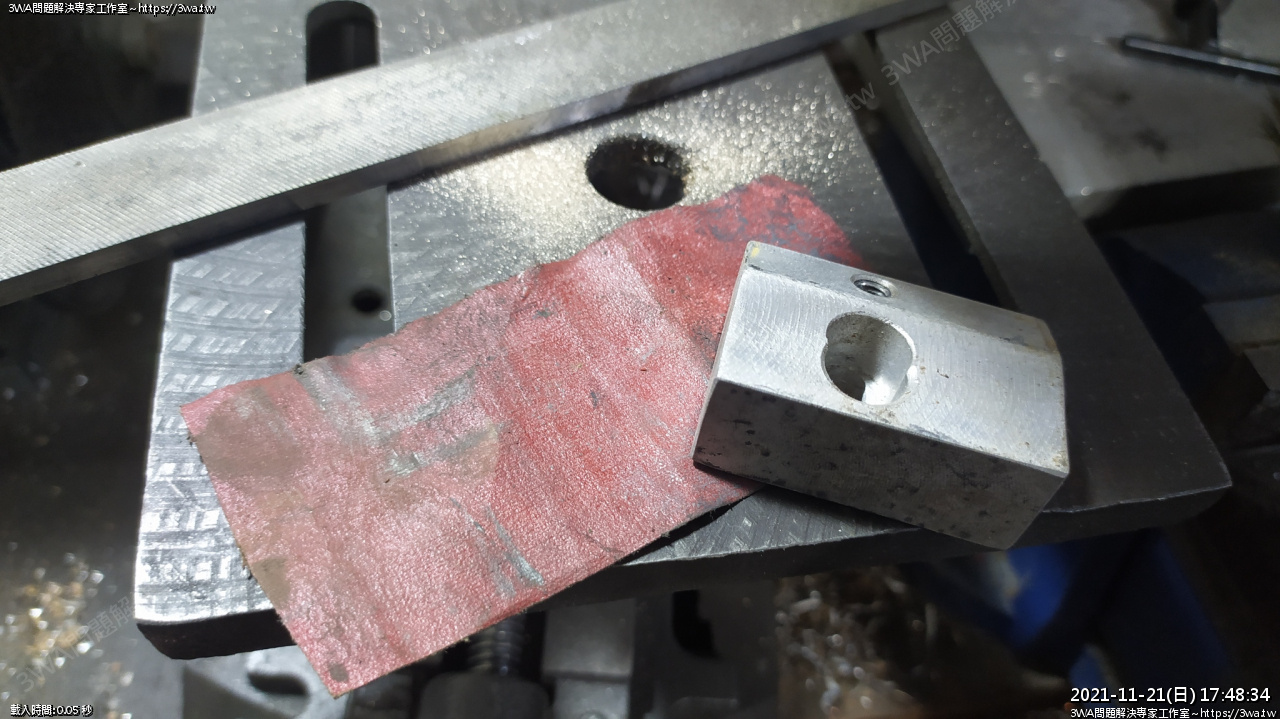

 拿出#320砂紙跟可以靠著的鋁材

 砂紙貼著磨一會就可以

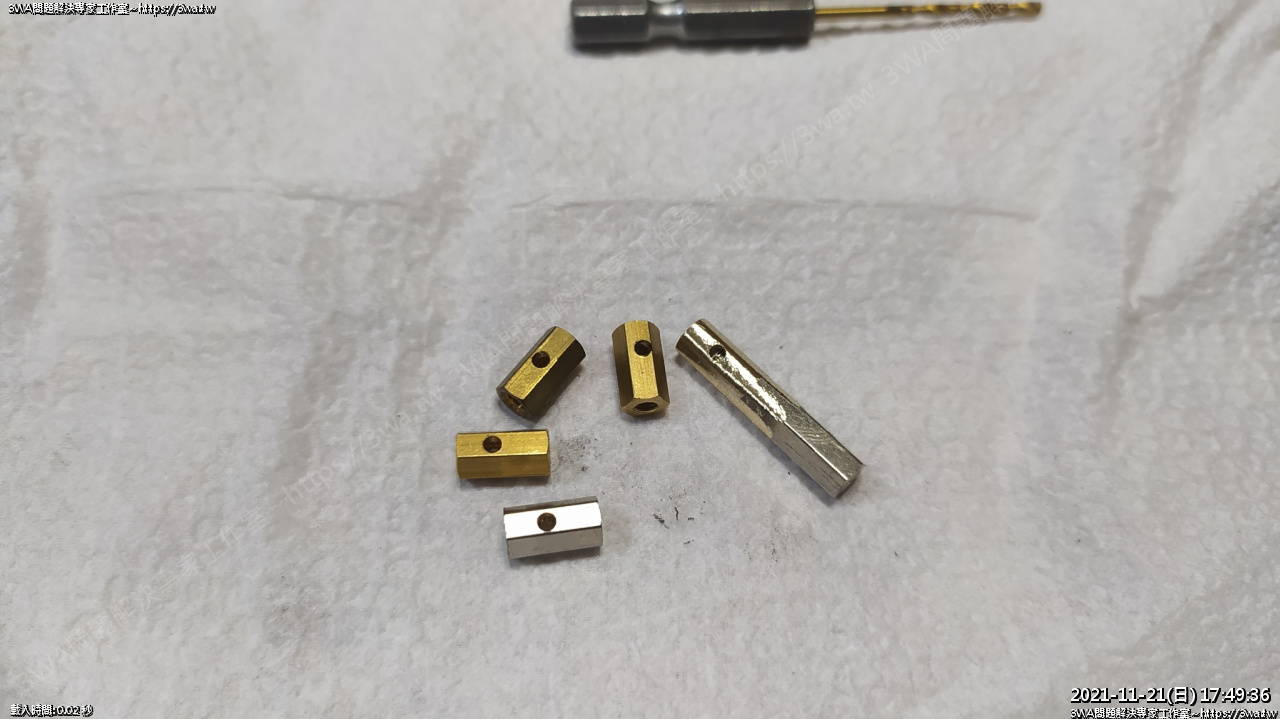

 圓銅柱製作成功

 分離

 很好製作

一下就作好了

 工具收一收

 鑽頭收回

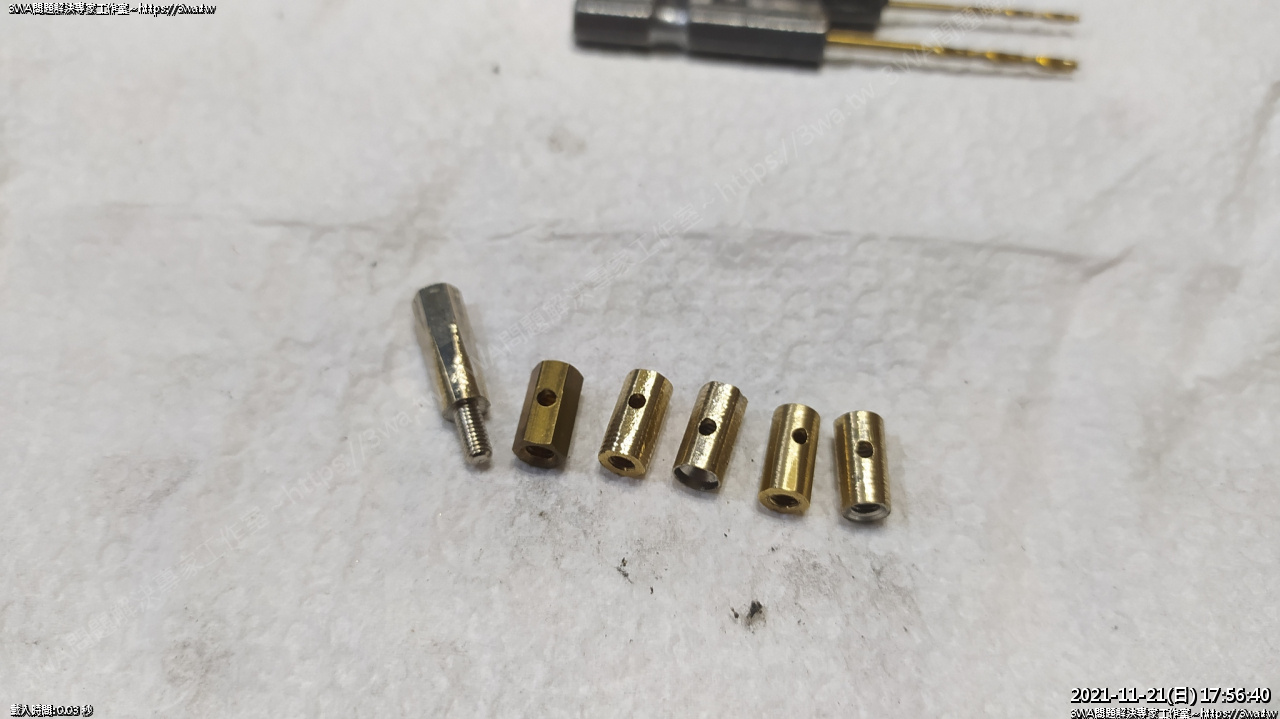

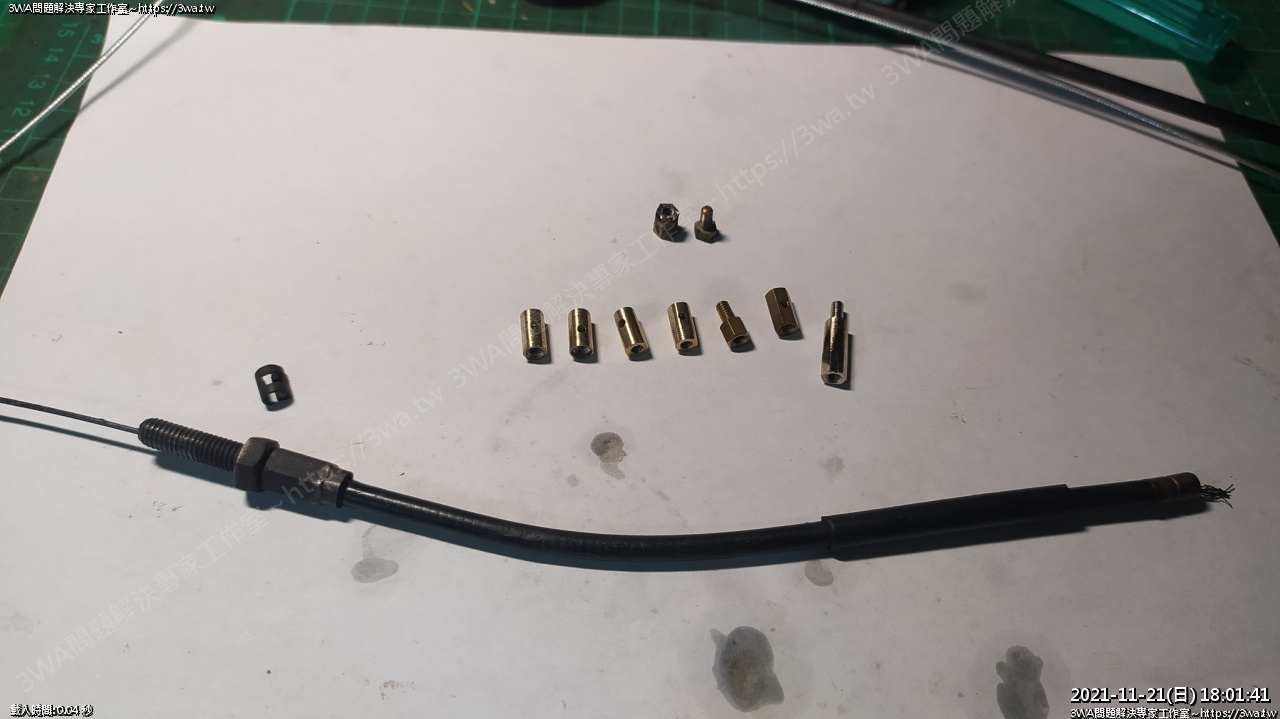

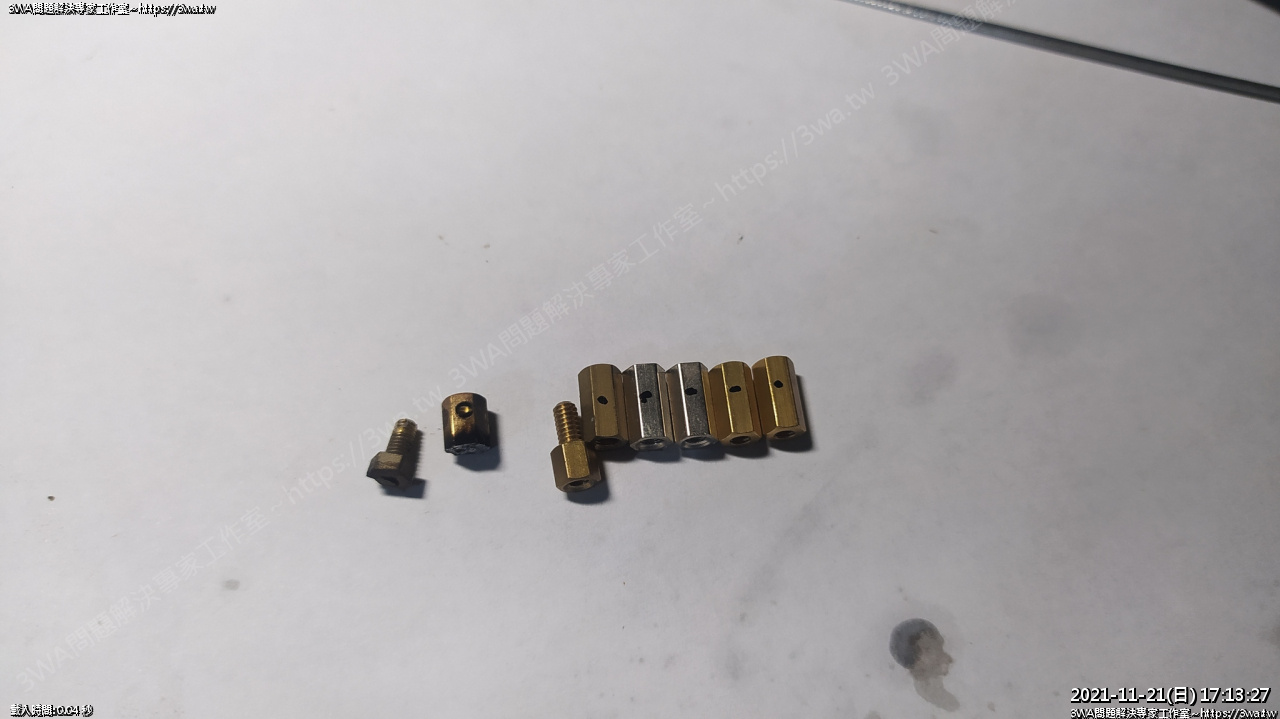

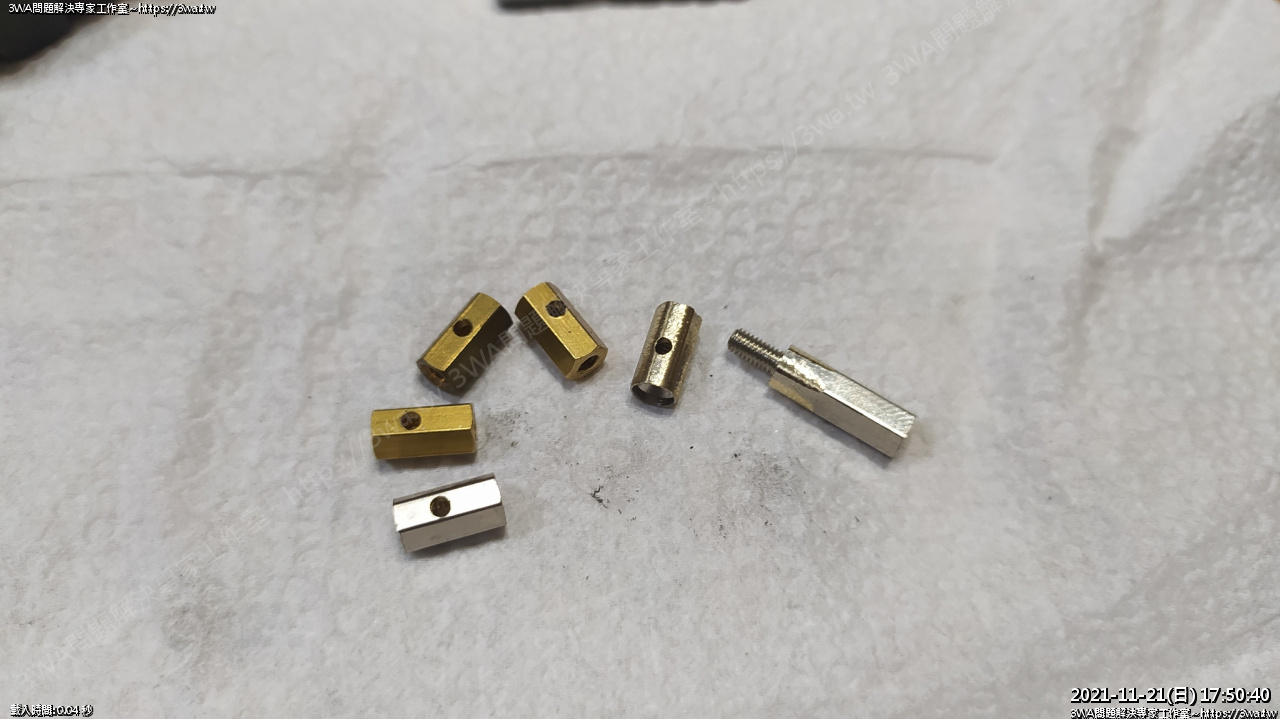

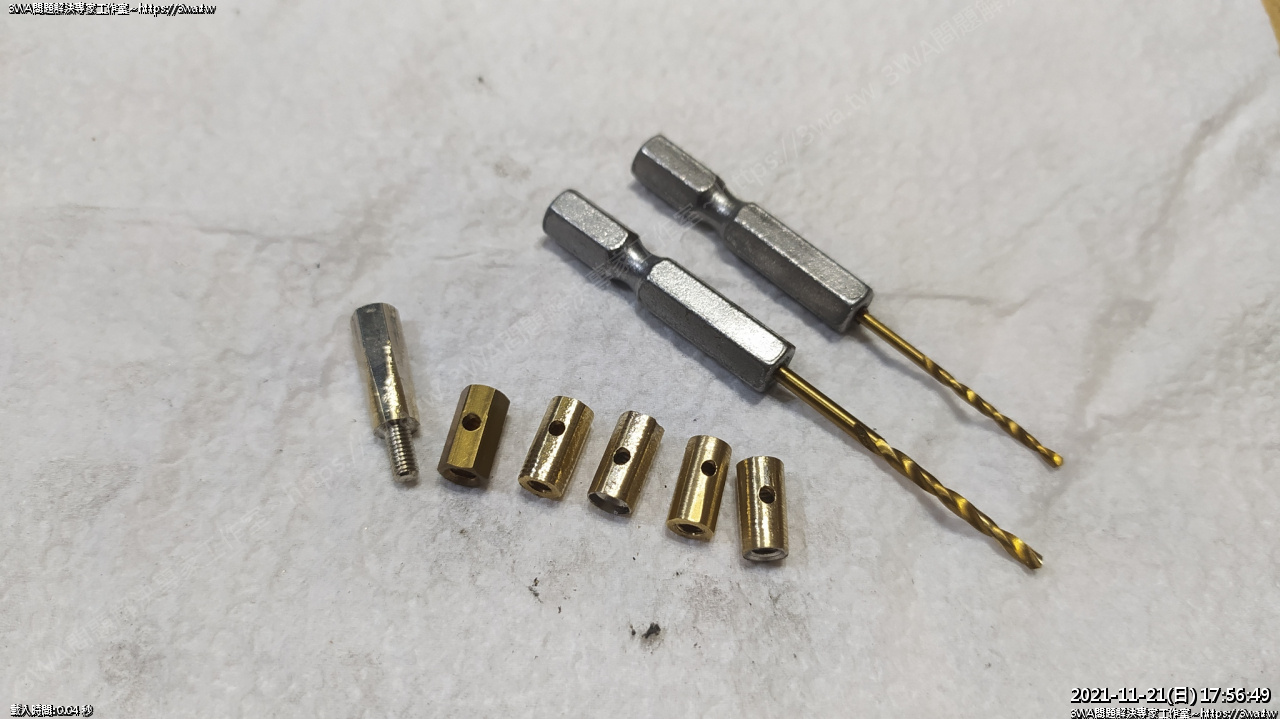

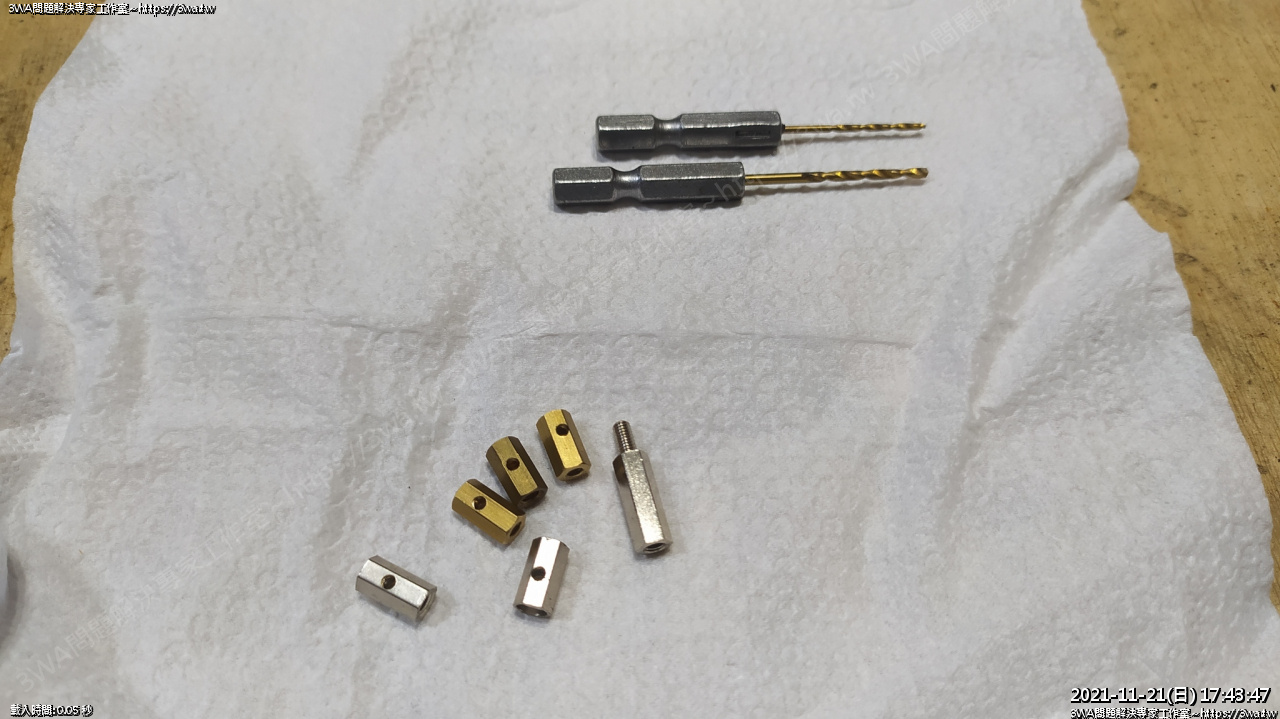

好了，四顆作好了

 這次拆引擎時候，拉線時不小心把 RC 線拉斷了 :(

正在自豪用了二年都平安無事呢...

可能是剛吃飽力氣太大了 XD

 來用新方法再作一條吧

上次用剩的煞車線繼續

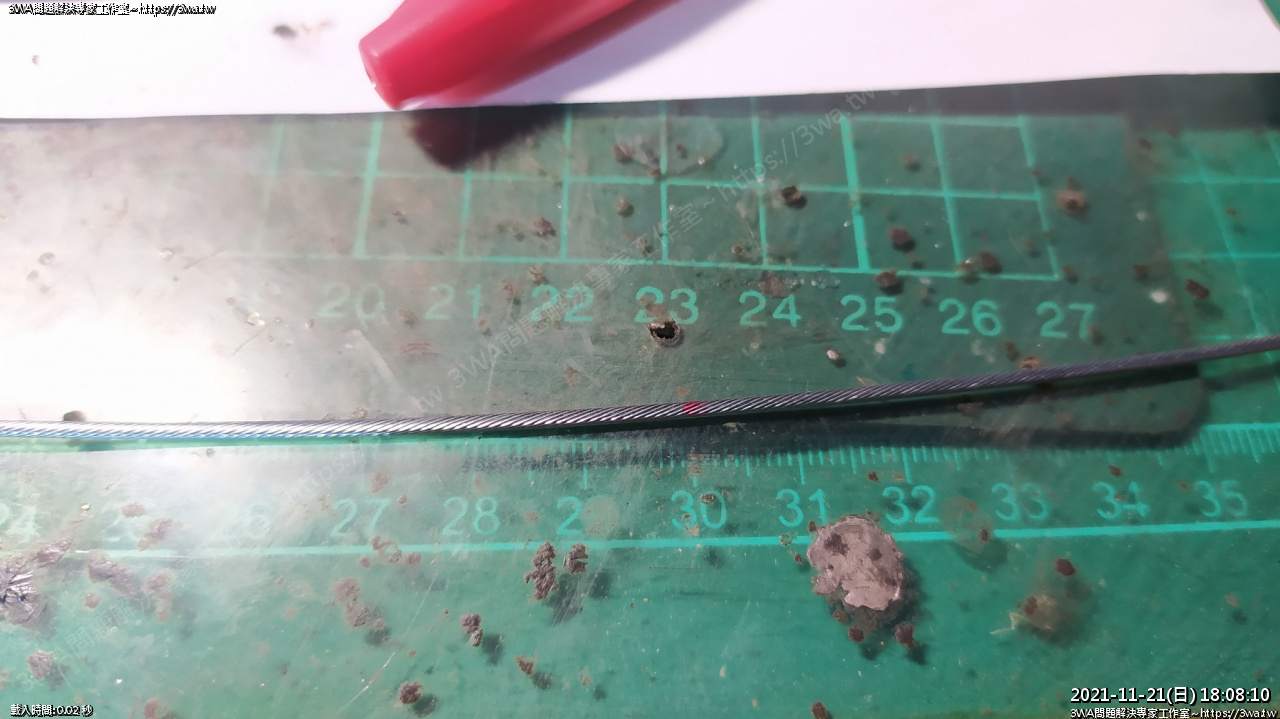

 左邊這條是 297mm，差一些，就取 300mm 吧

等會線作好再切一些掉

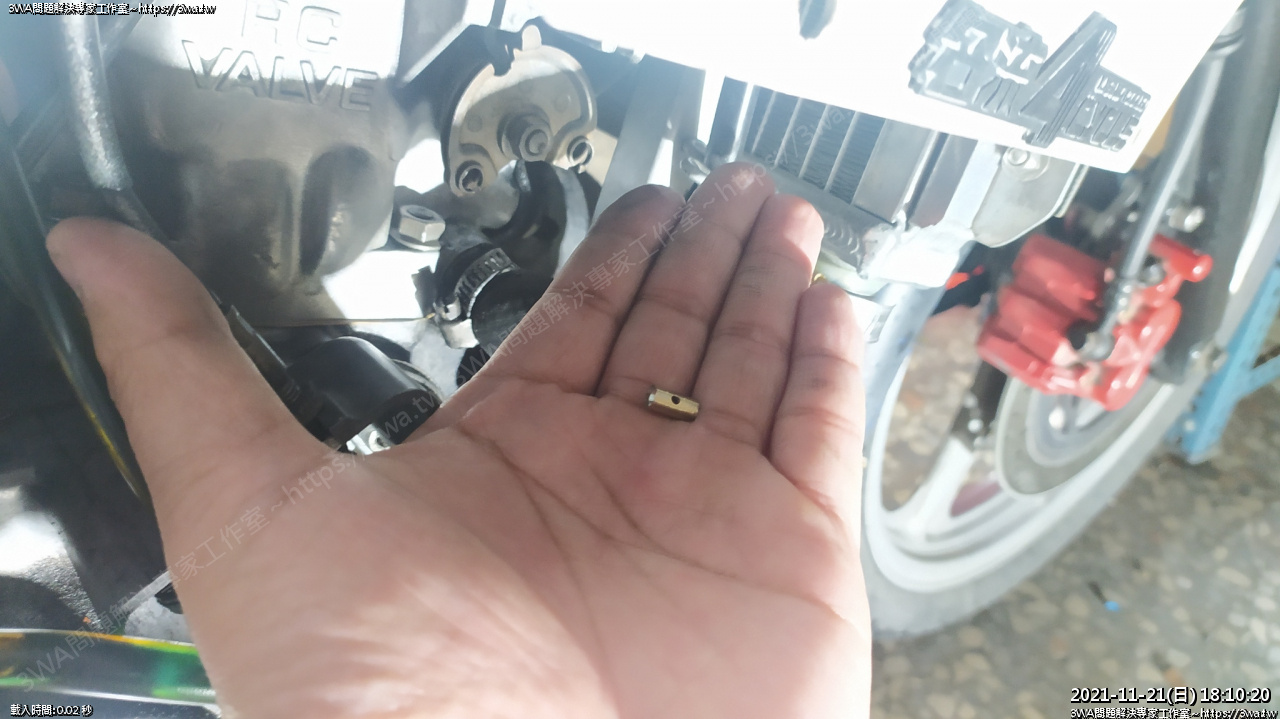

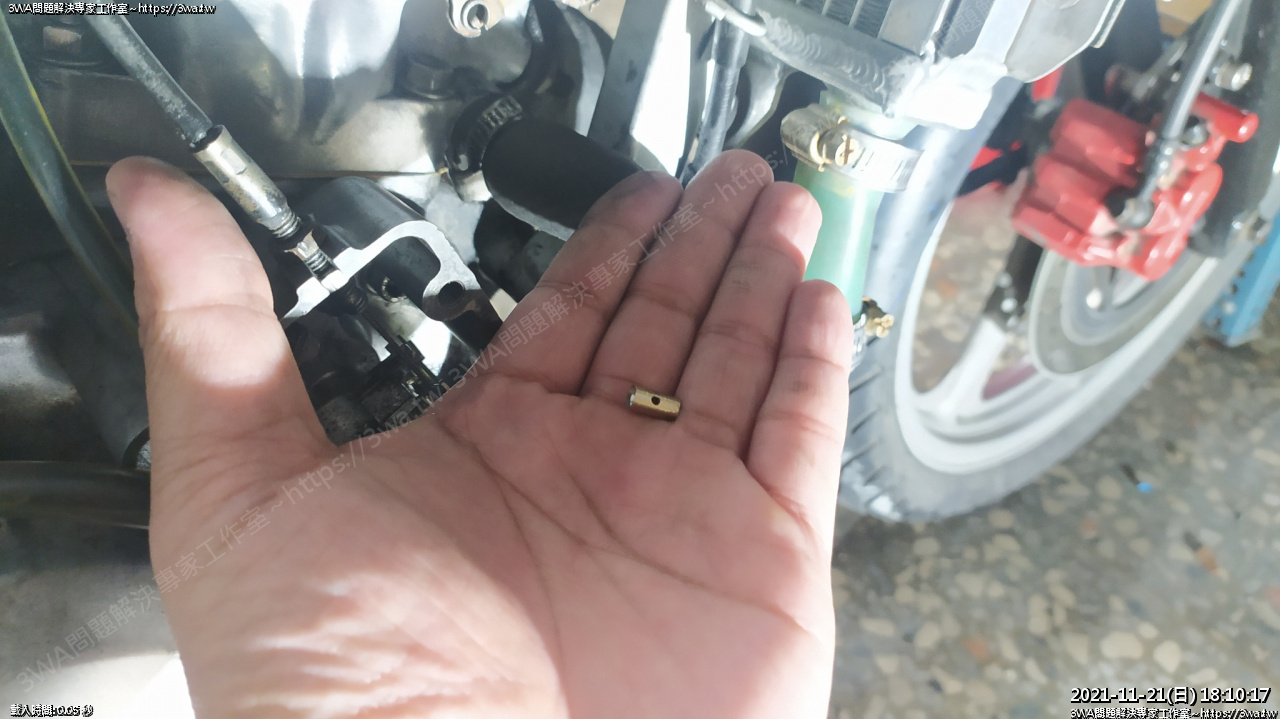

 忘了試一下銅頭放不放的進 RC 座

 拿到樓下

 準備放入

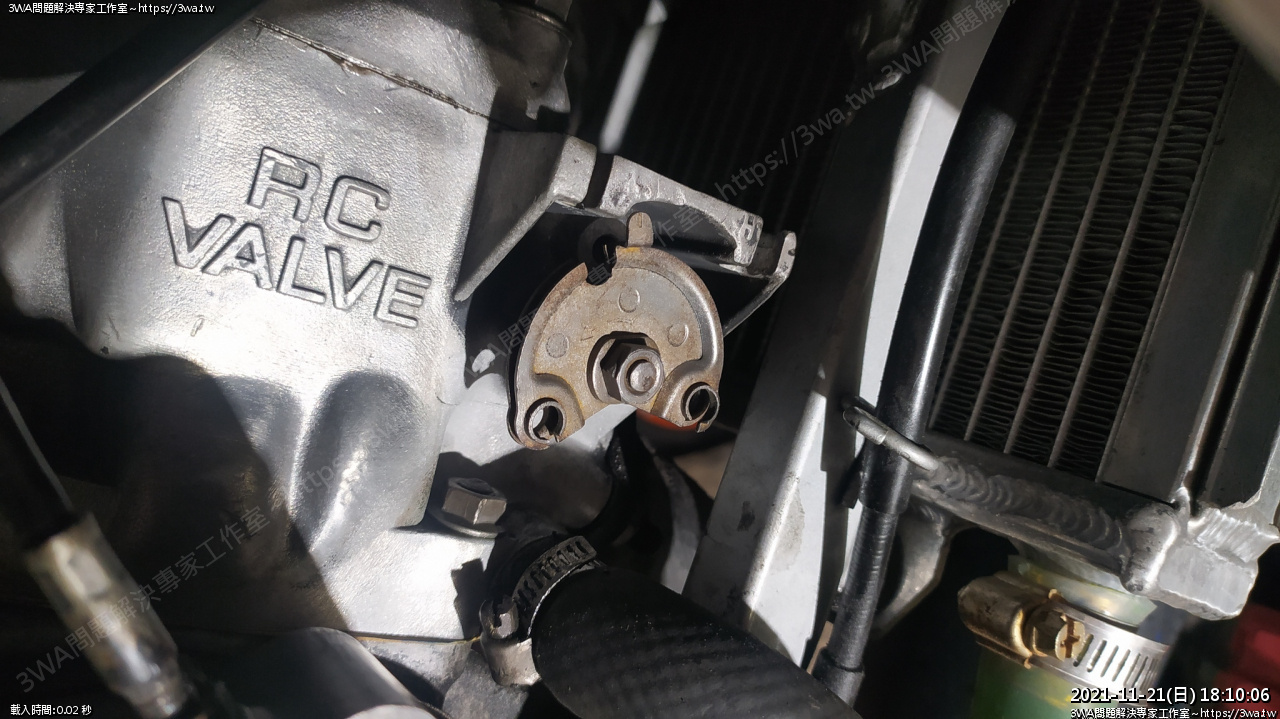

 順利放入，其實 RC 轉盤，跟 伺服馬達，空間都很多

根本不太需要刻意把銅頭切成小顆

整顆進去也是可以

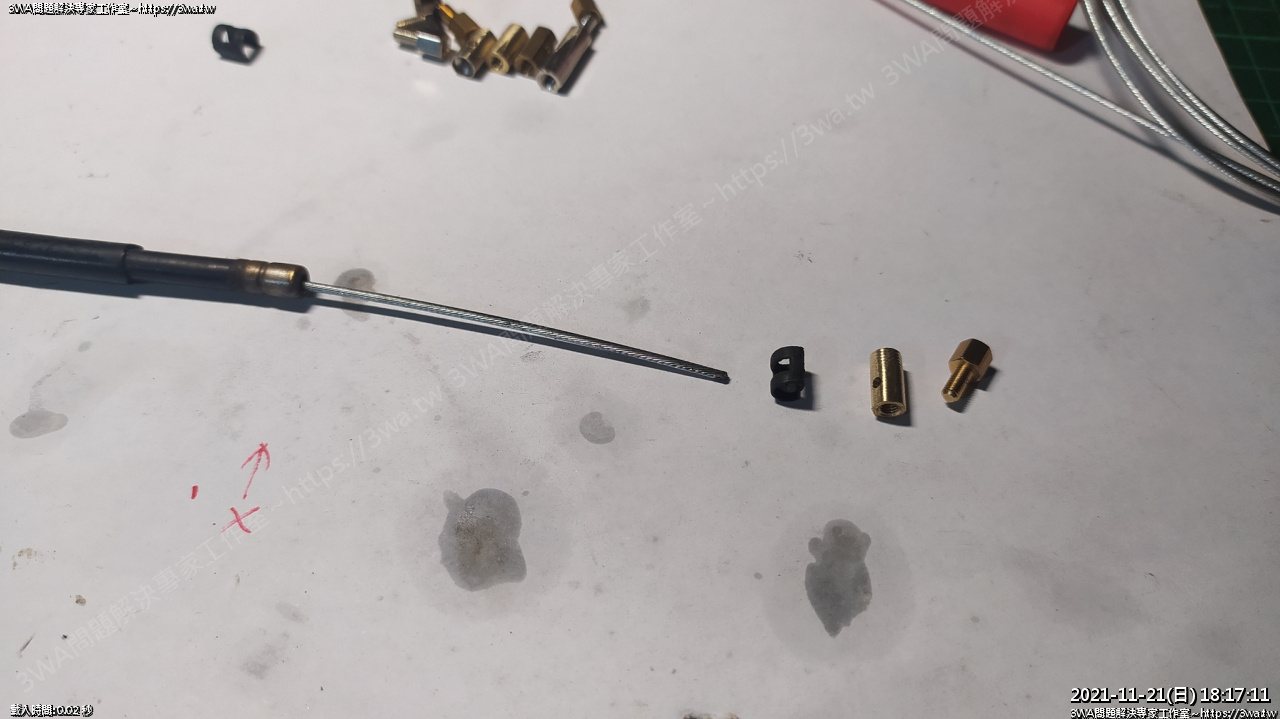

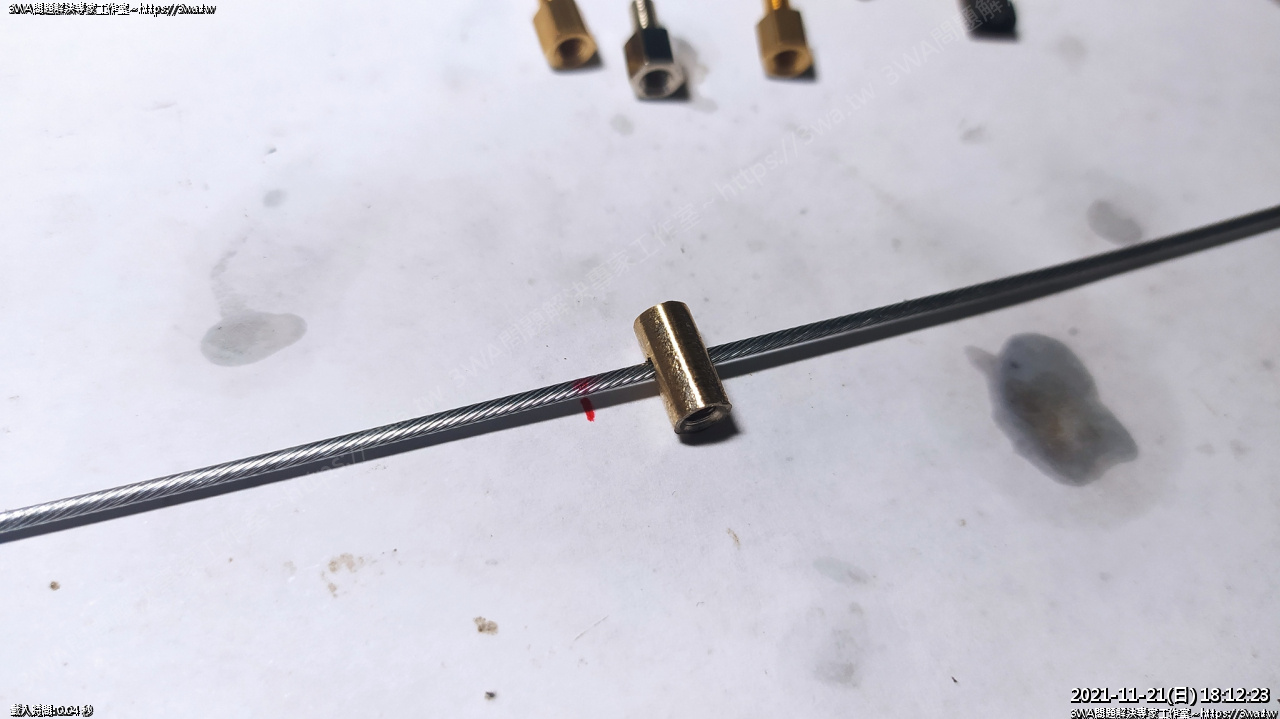

 1.4mm 的線很好穿~

不過如果要作 RC 線，我是覺得 1.2mm 的即可，1.4mm 太強壯

 這次的方法就很容易了

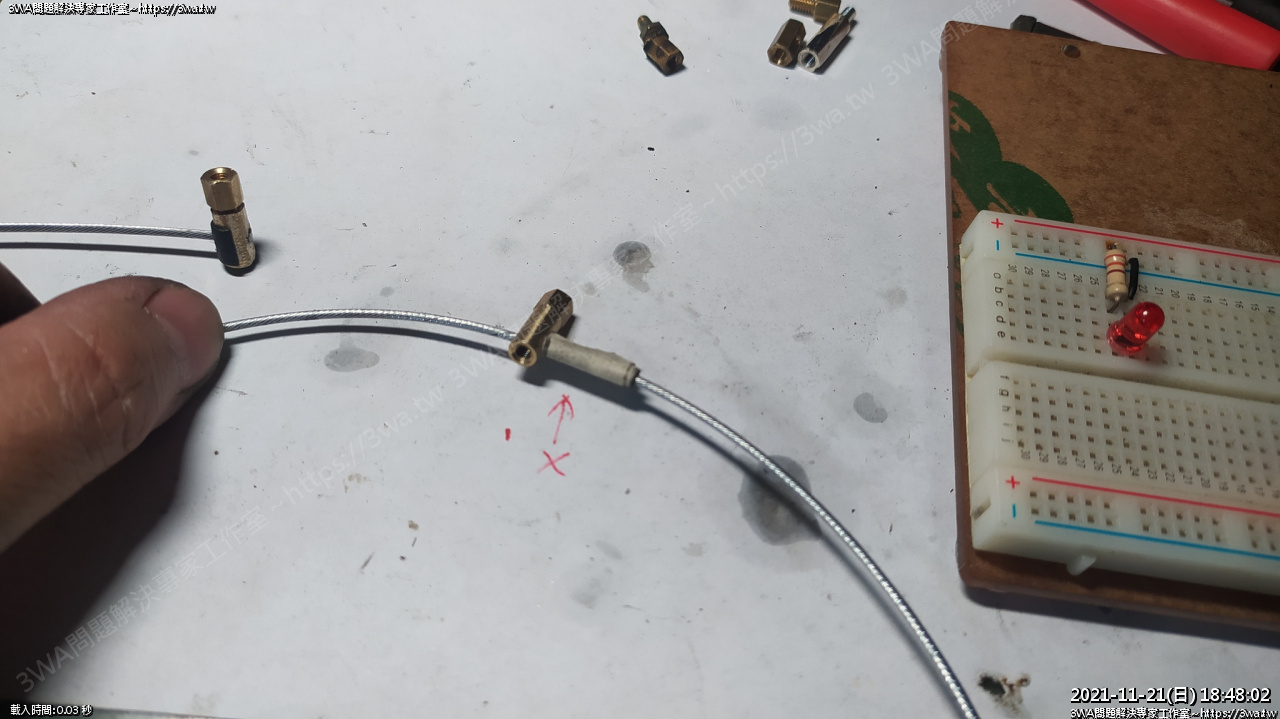

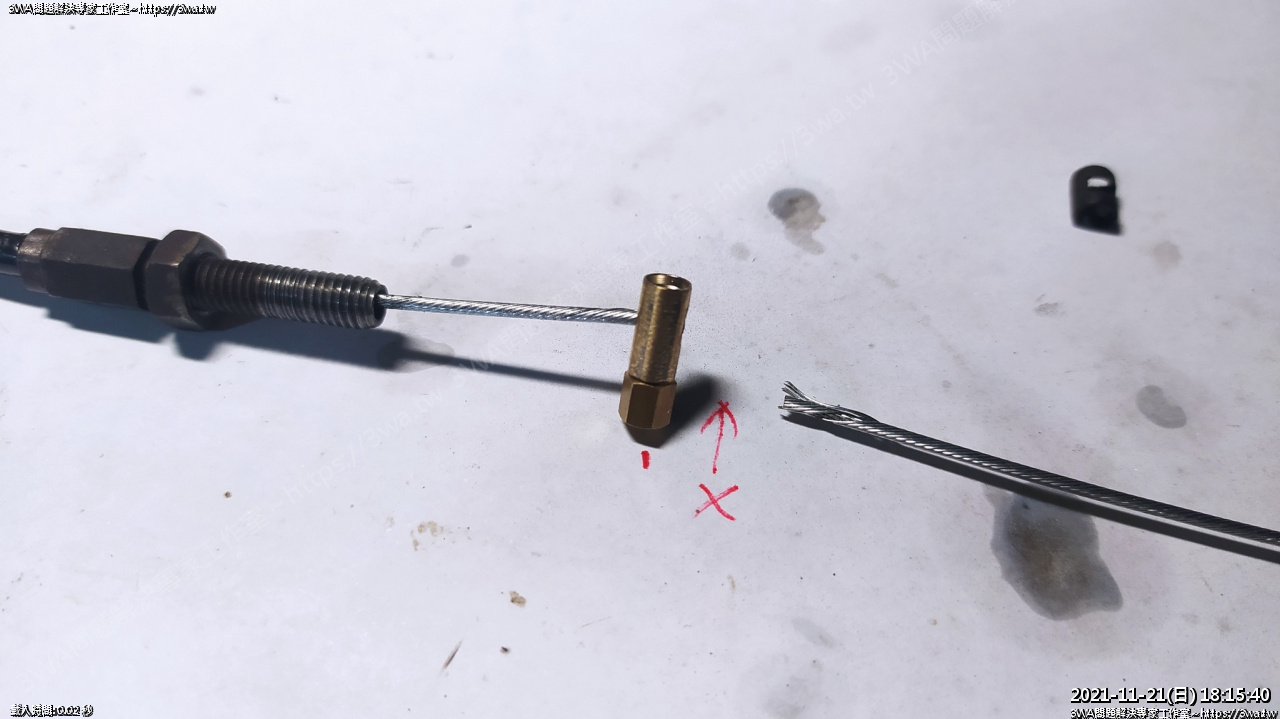

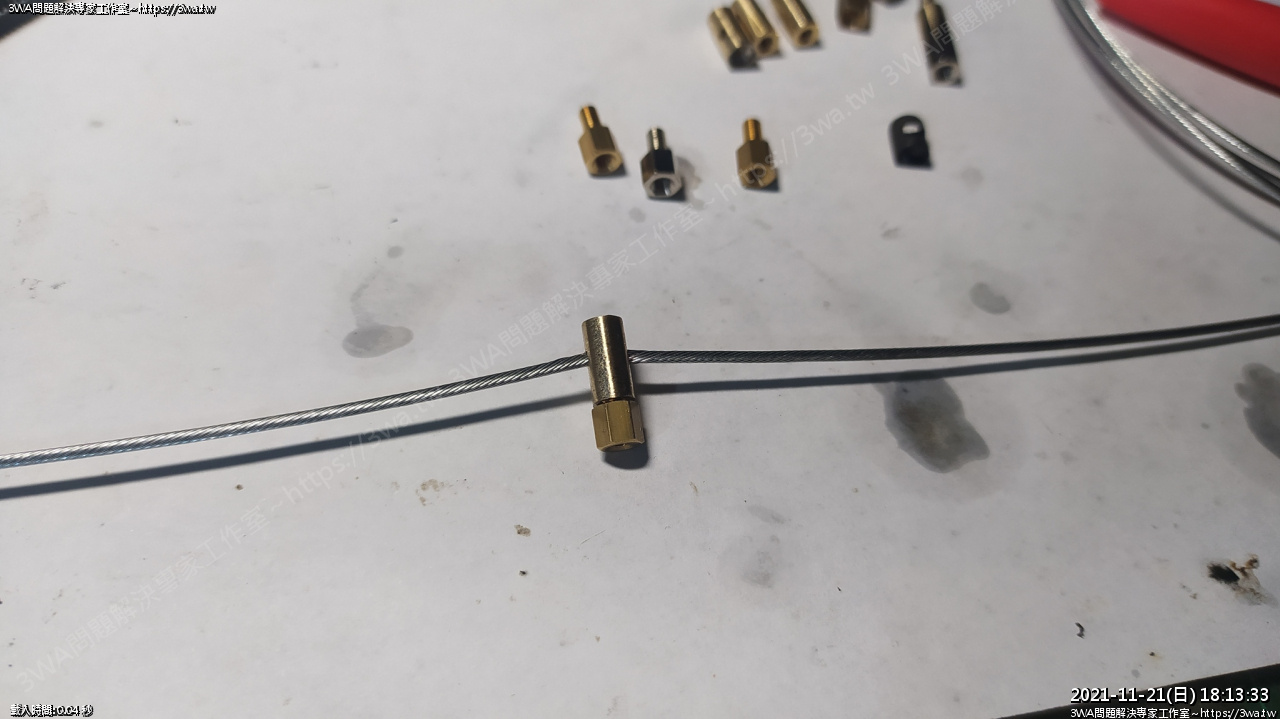

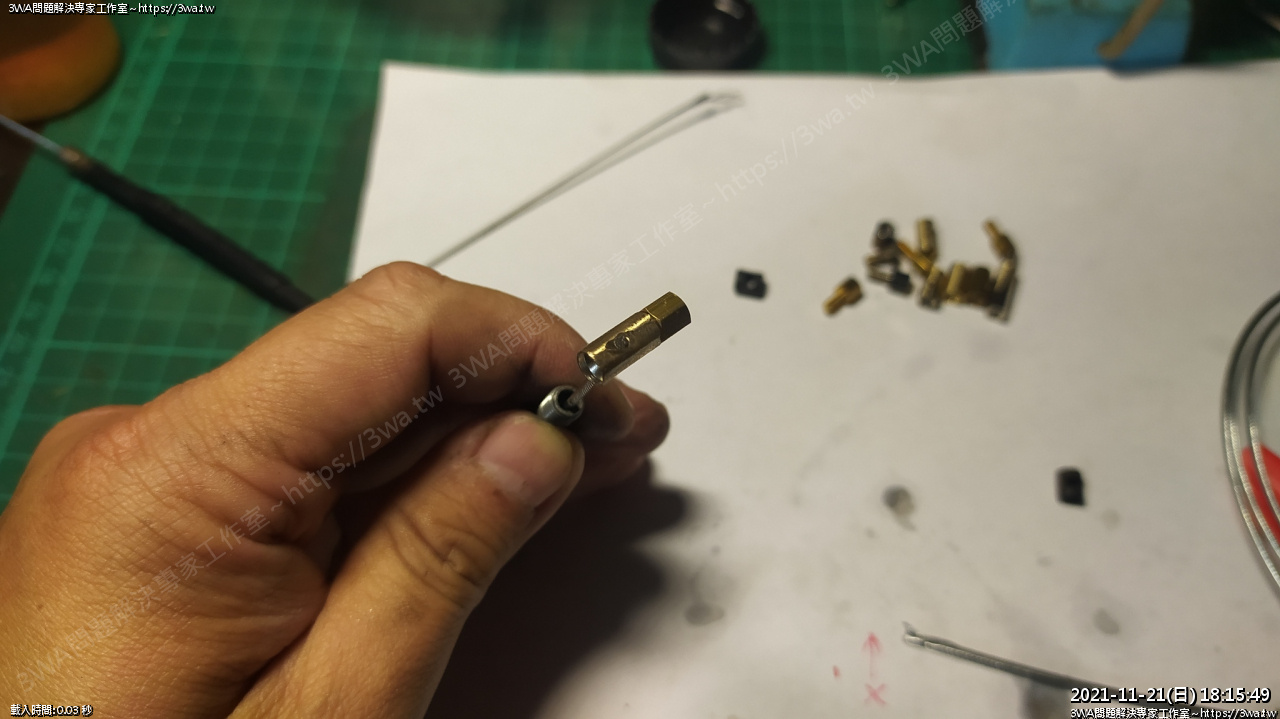

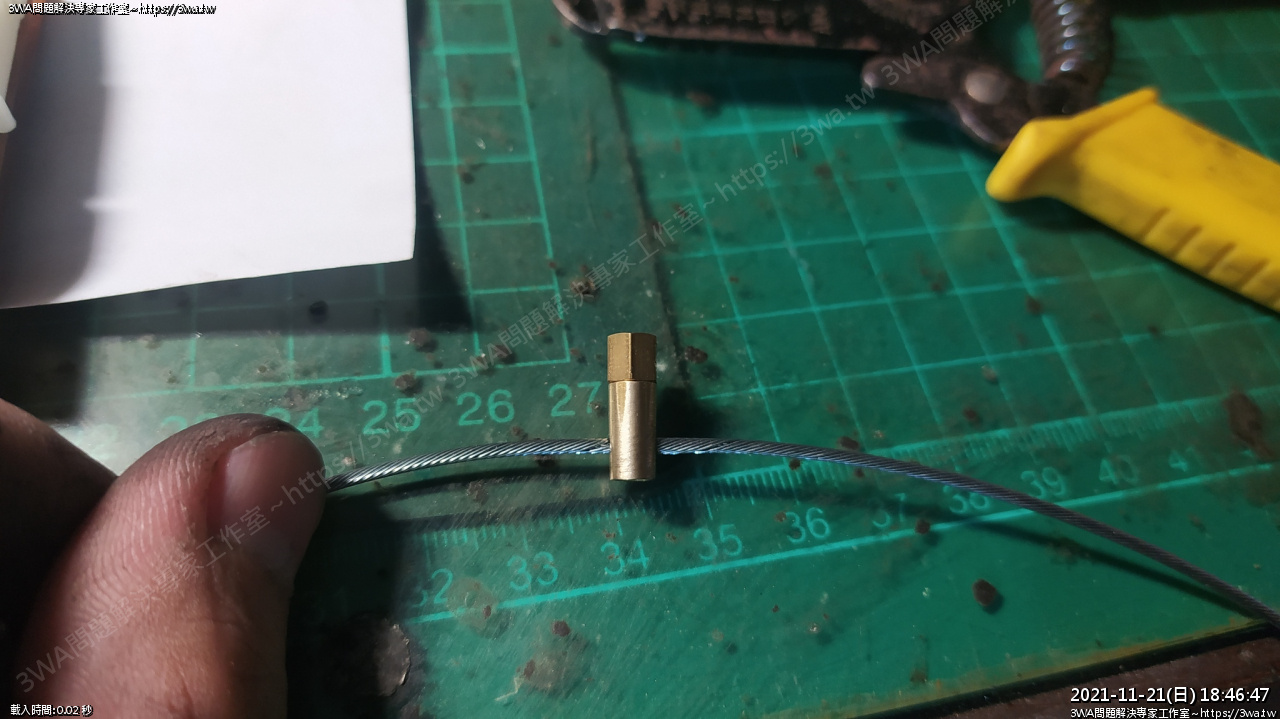

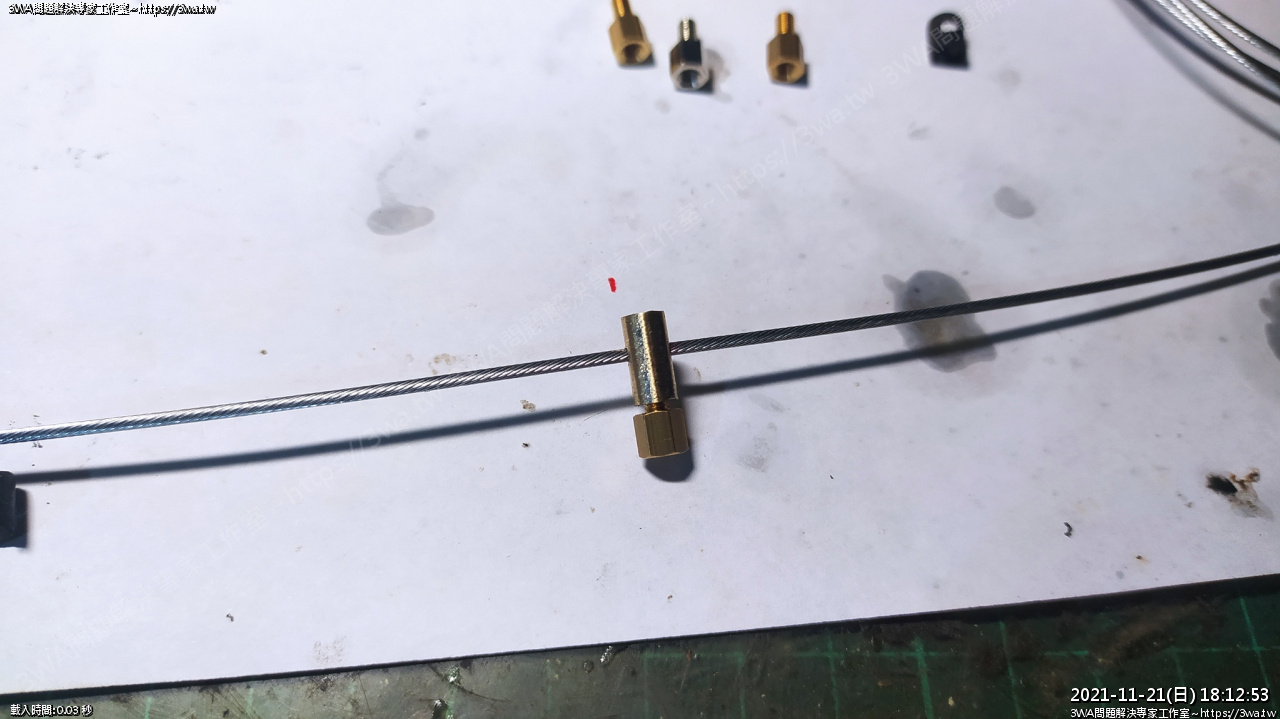

 固定好後，鎖入螺柱夾住

這顆螺柱也可以用螺絲代替，通常電子材料行也有

這樣就就不會凸這麼多^^"

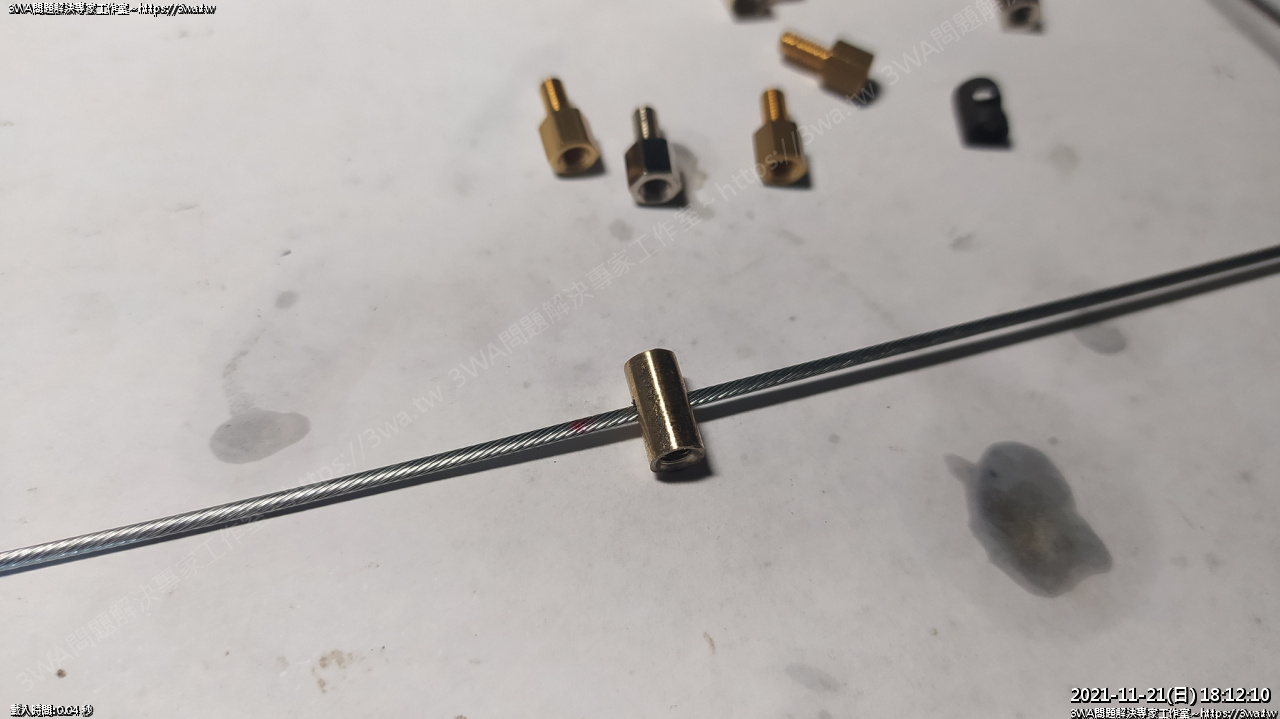

夾緊即可

 多的部分再切掉或剪掉

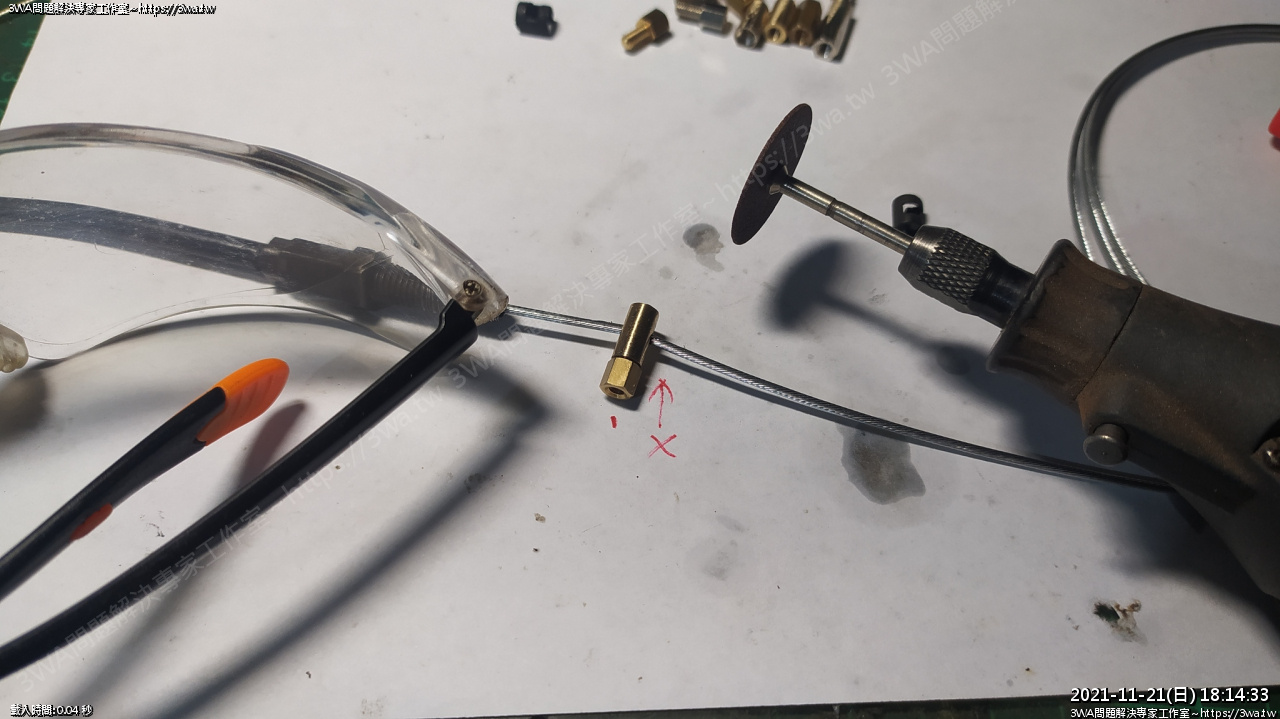

 戴護目鏡

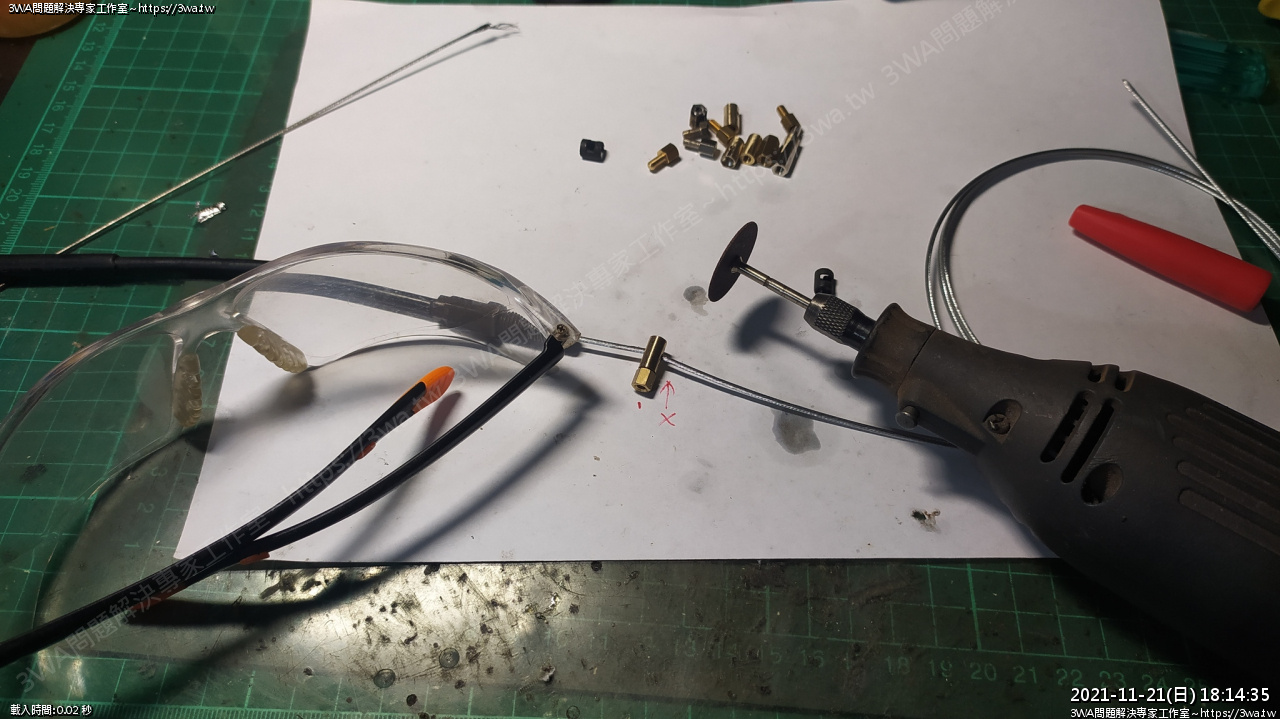

 切斷

 然後再磨整齊

 這樣即可

 然後幫助旋轉的扣子也可以裝上

 這樣就「鎖」好一條好了 (左側的線 297mm)

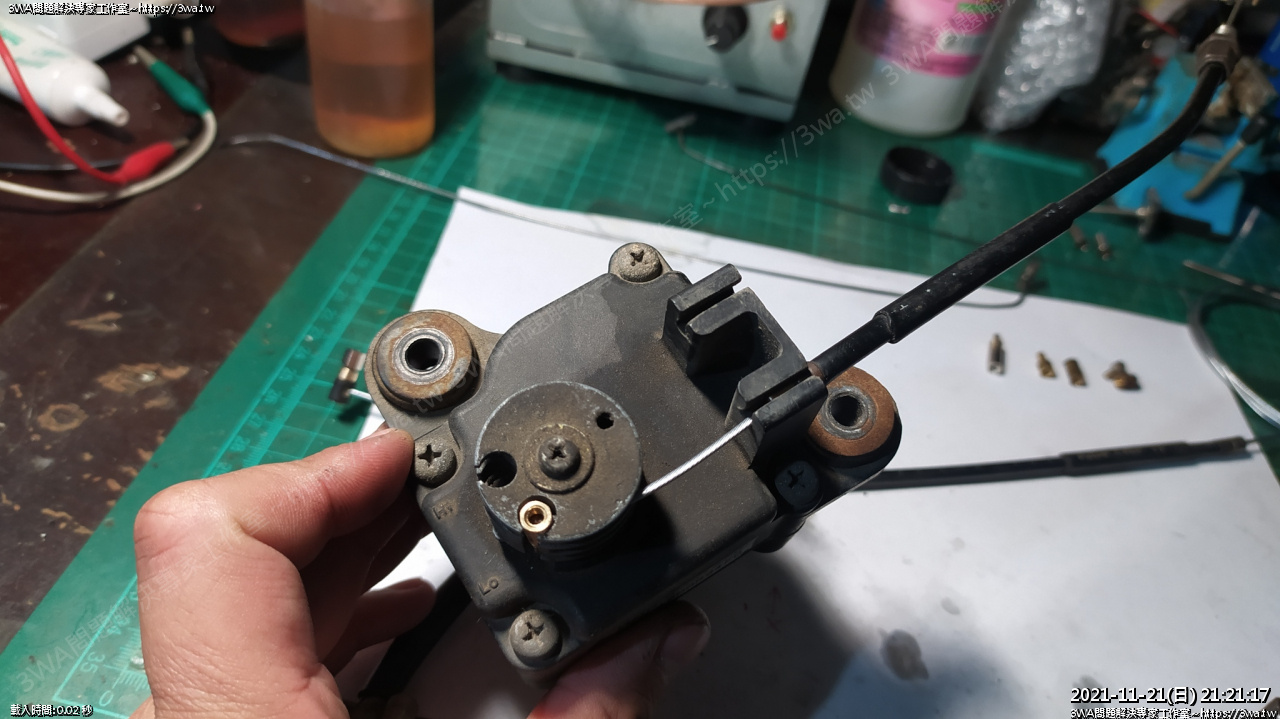

 裝 RC 線時，千萬別腦包走下面...

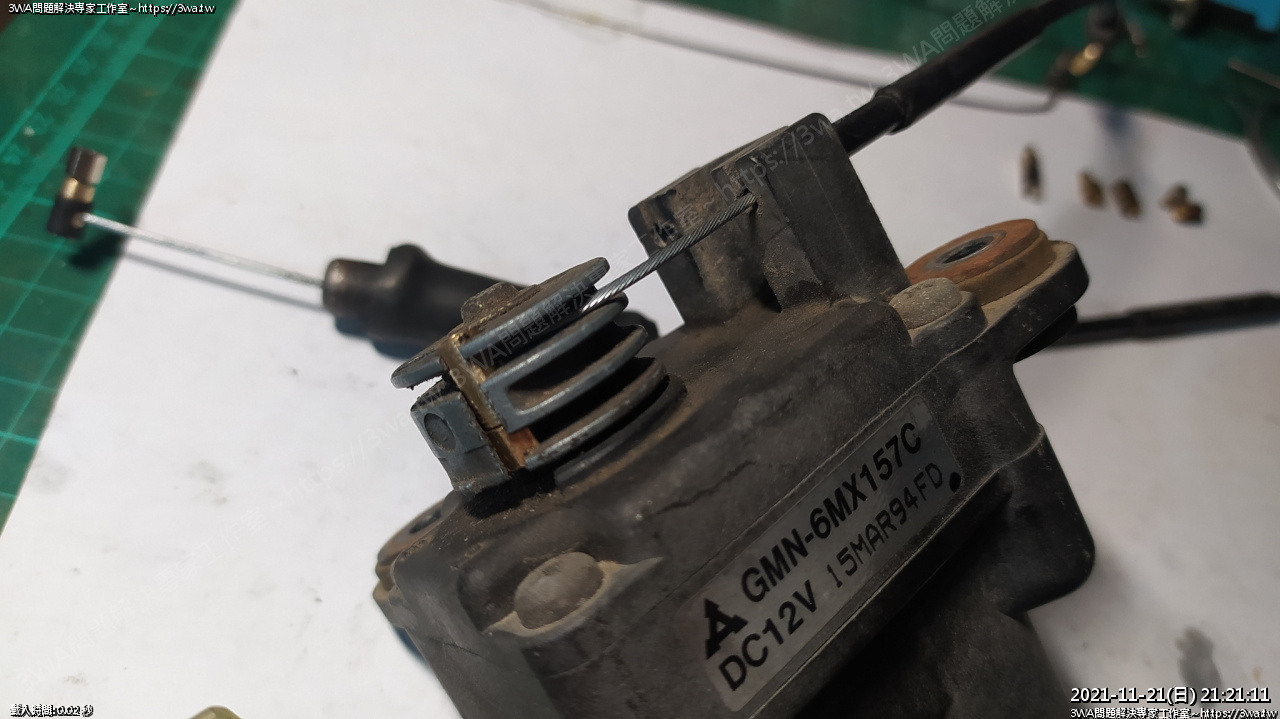

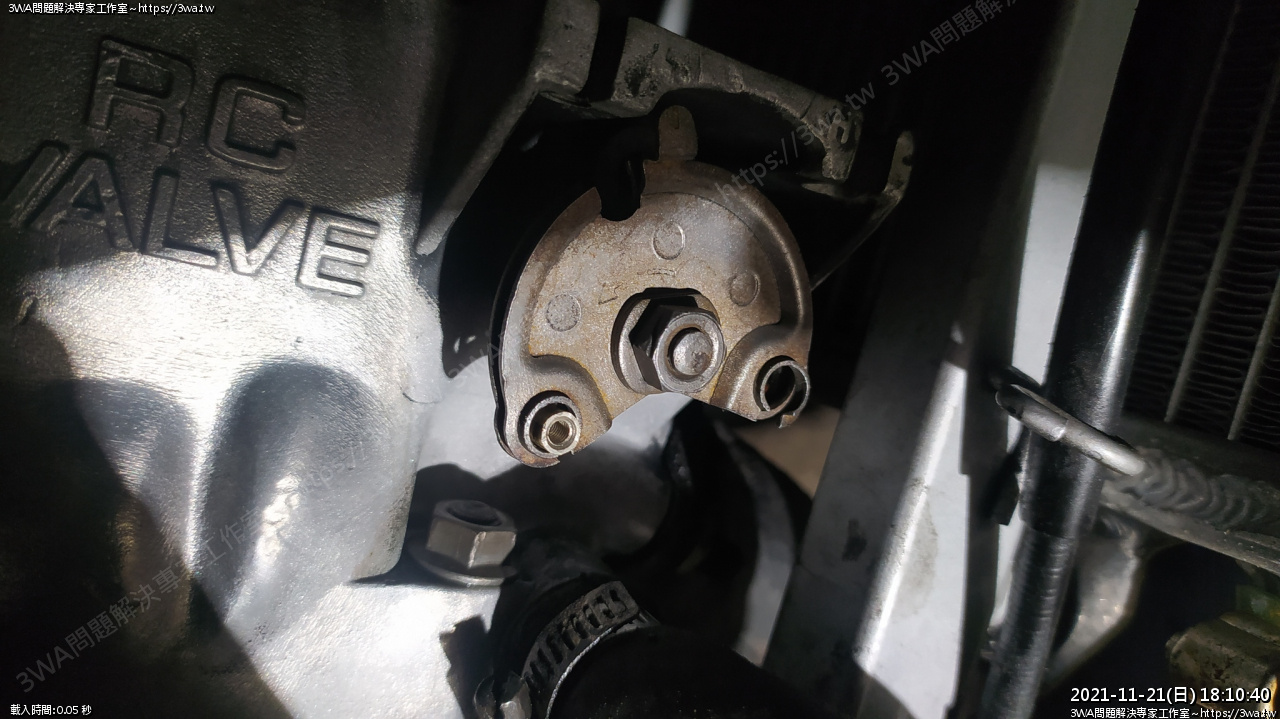

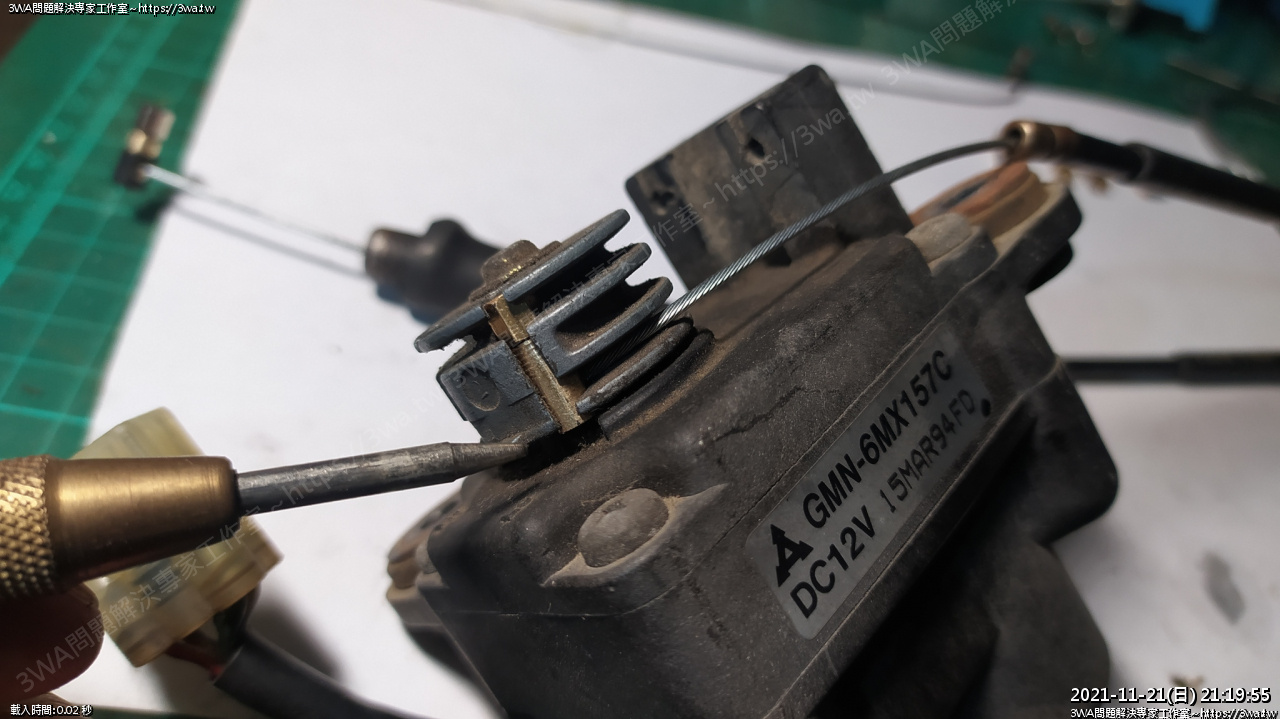

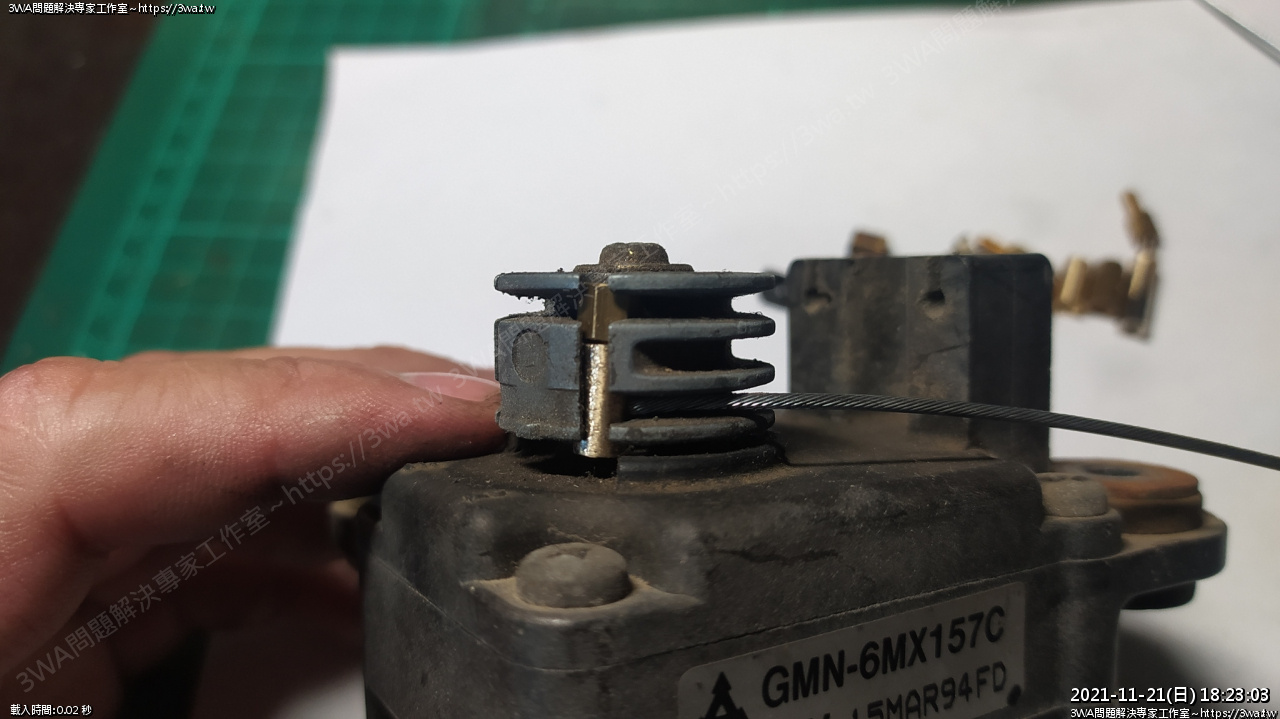

這邊先用錯的裝法說明，請注意中心沖指的地方，當馬達在轉

你作的銅柱會不會太長去「卡到下面凸起來的地方

 不可頂到厚

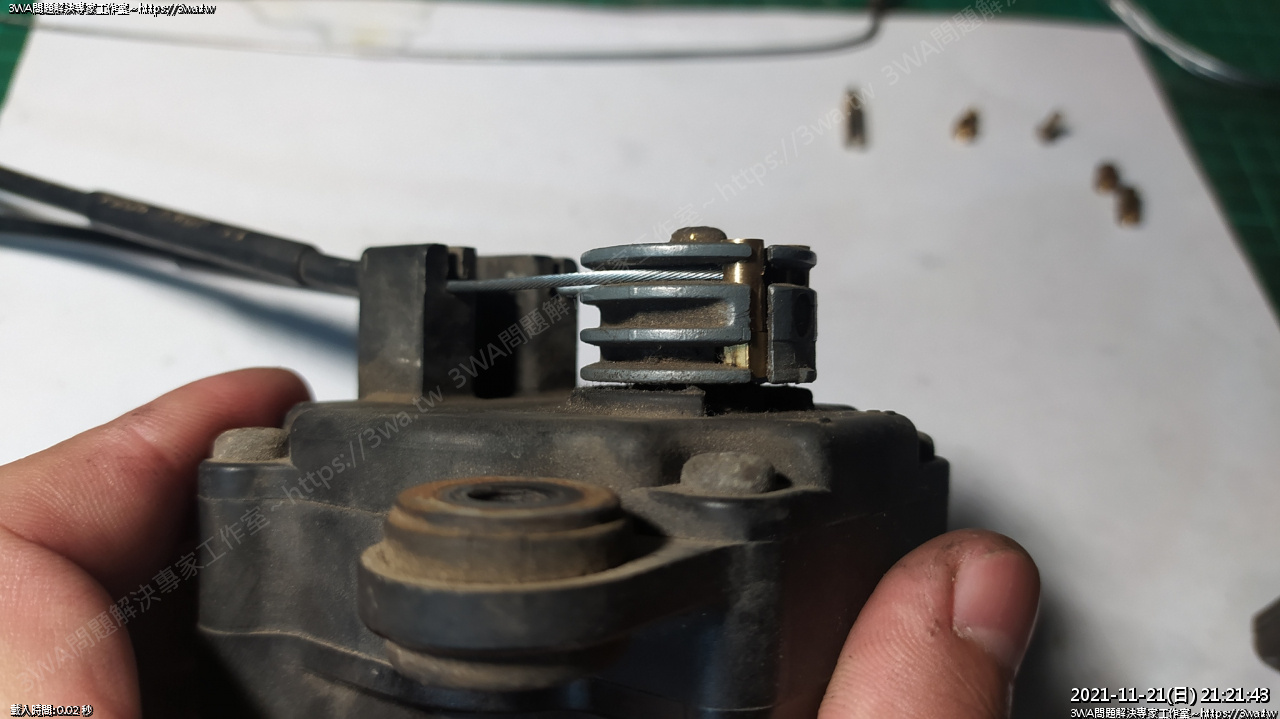

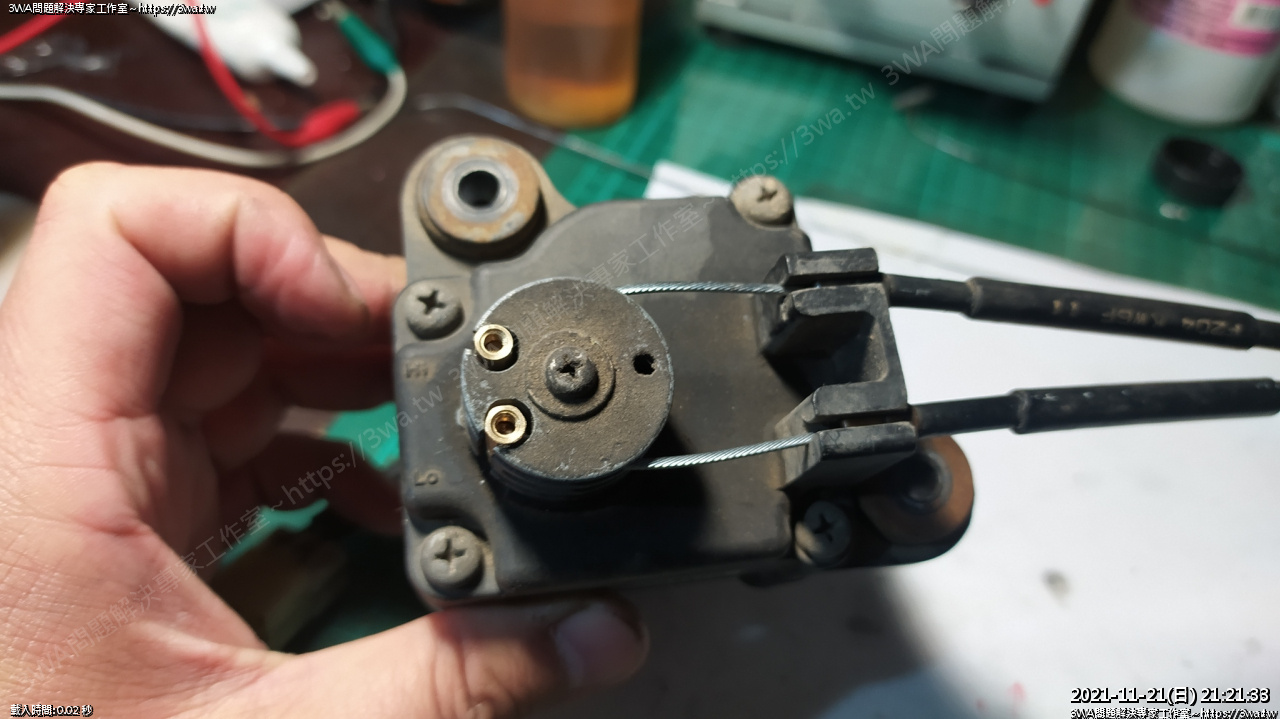

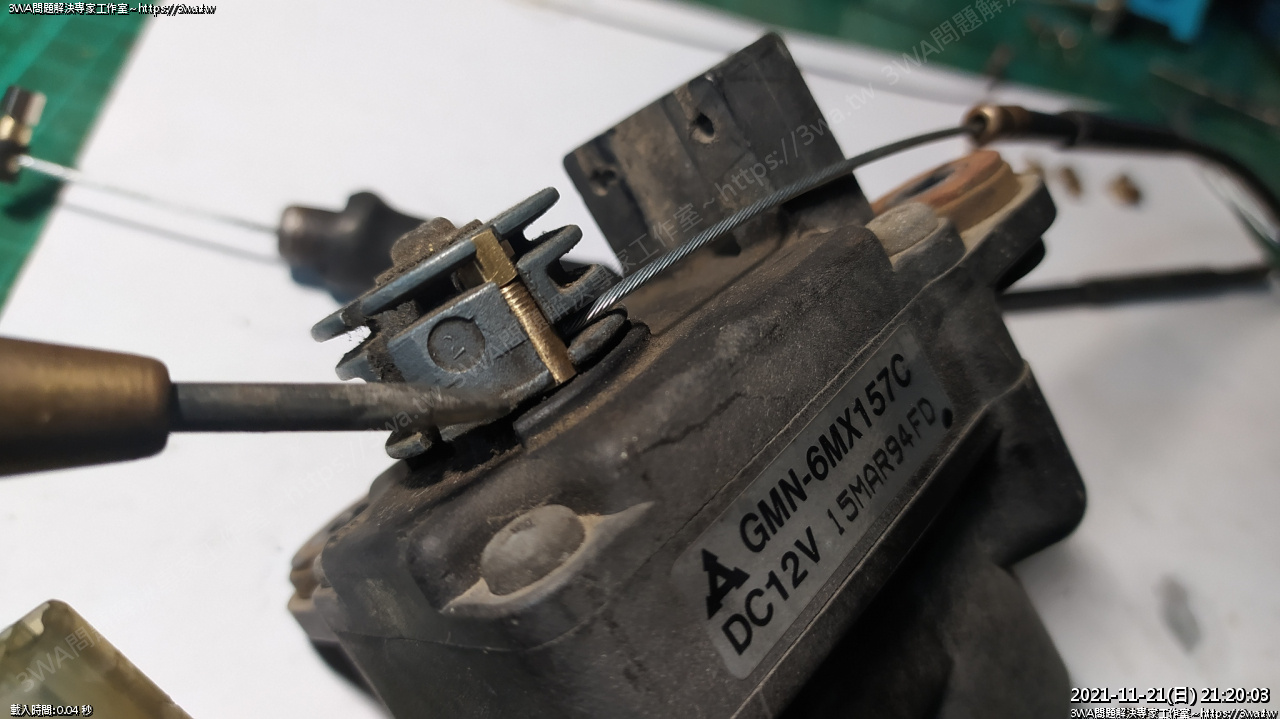

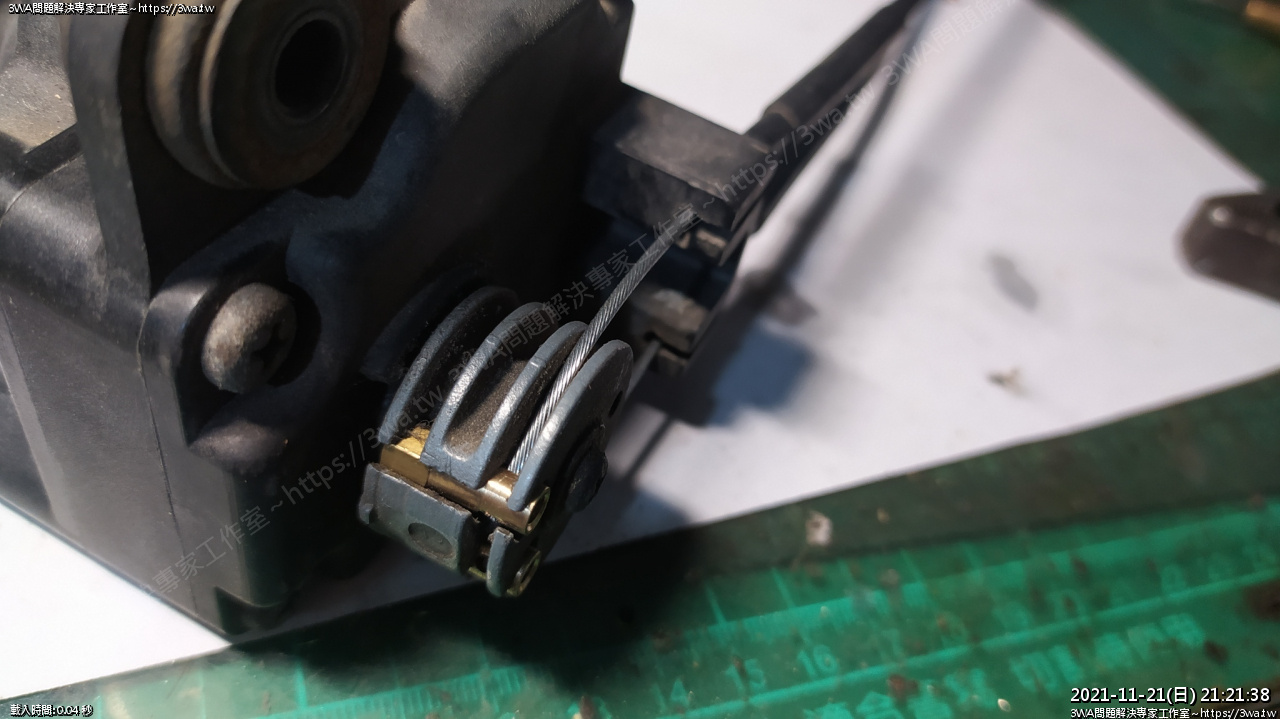

 正常都是要裝上面^^"

二條都是裝上面

這樣

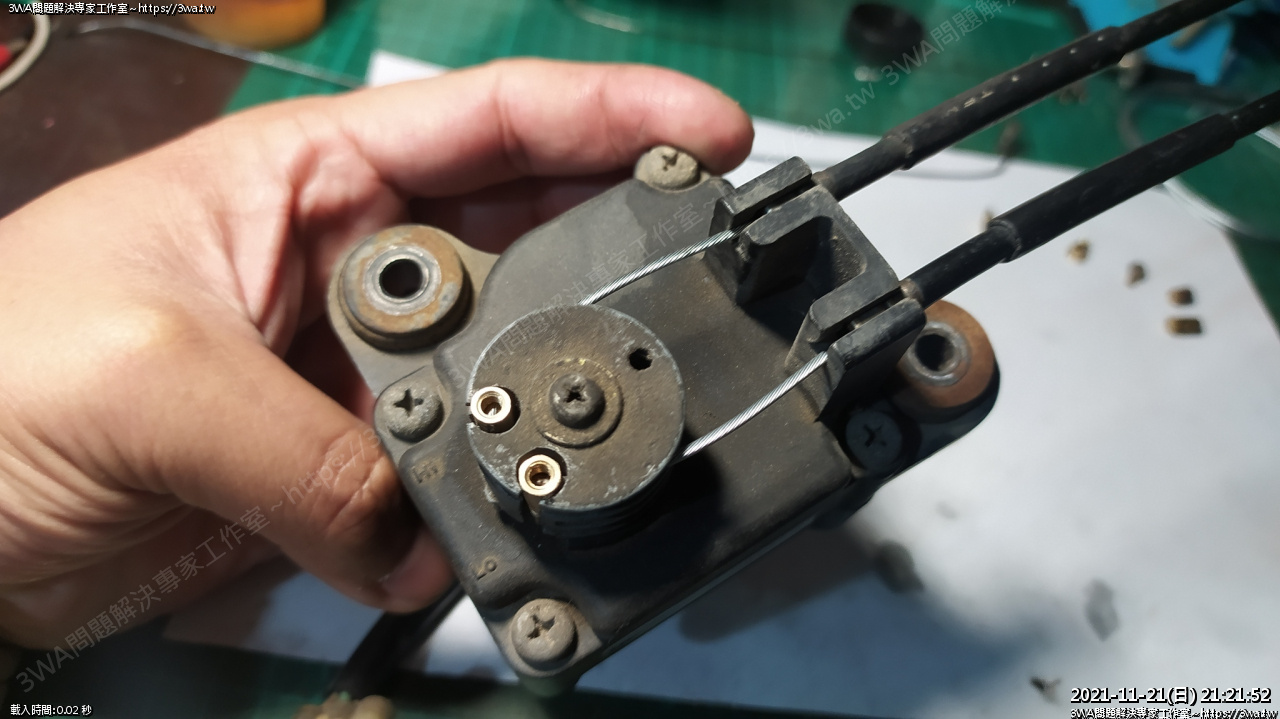

 裝上面，這樣線才會平的

右側

 左側

 其實六角柱的空間比較大，就算沒弄成圓的，影響也不大

接著，上面的洞，再鎖一顆螺絲對鎖把線夾的更牢也是可以

或是用焊錫把洞填滿也不錯，這樣才不會積水生銹

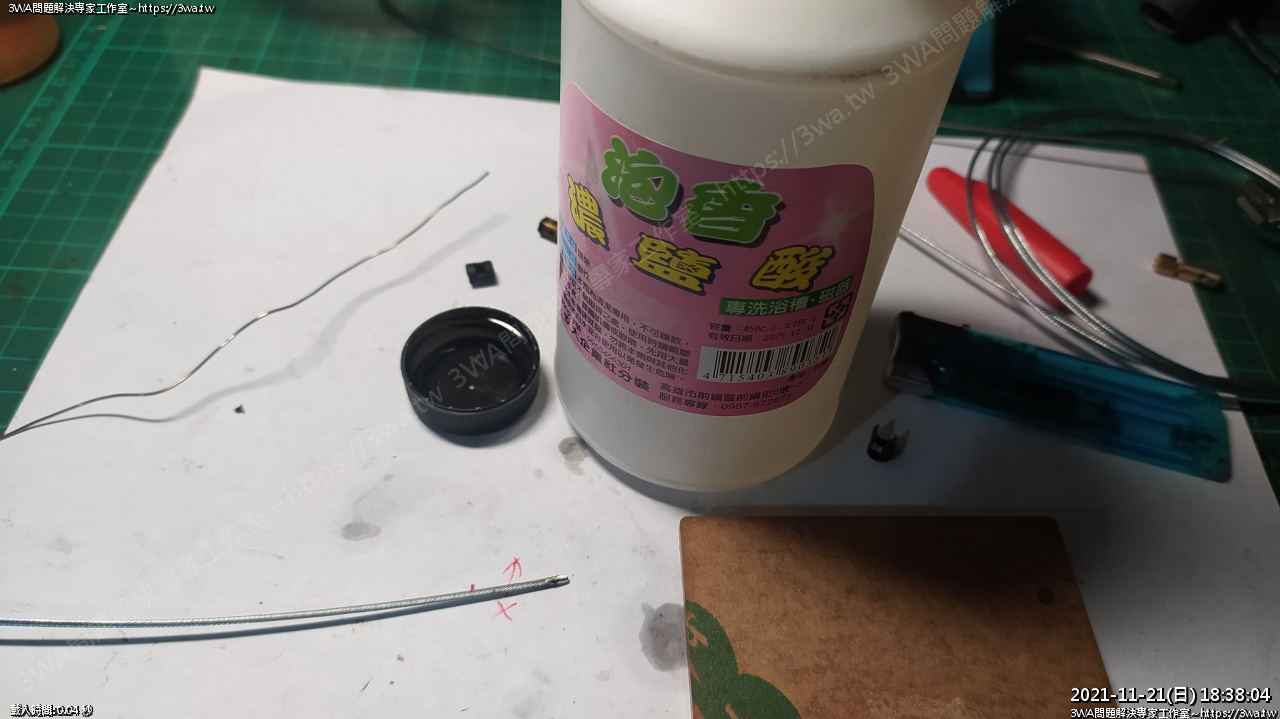

 切斷後的線，多少會散開，這時可以用濃鹽酸當助桿劑

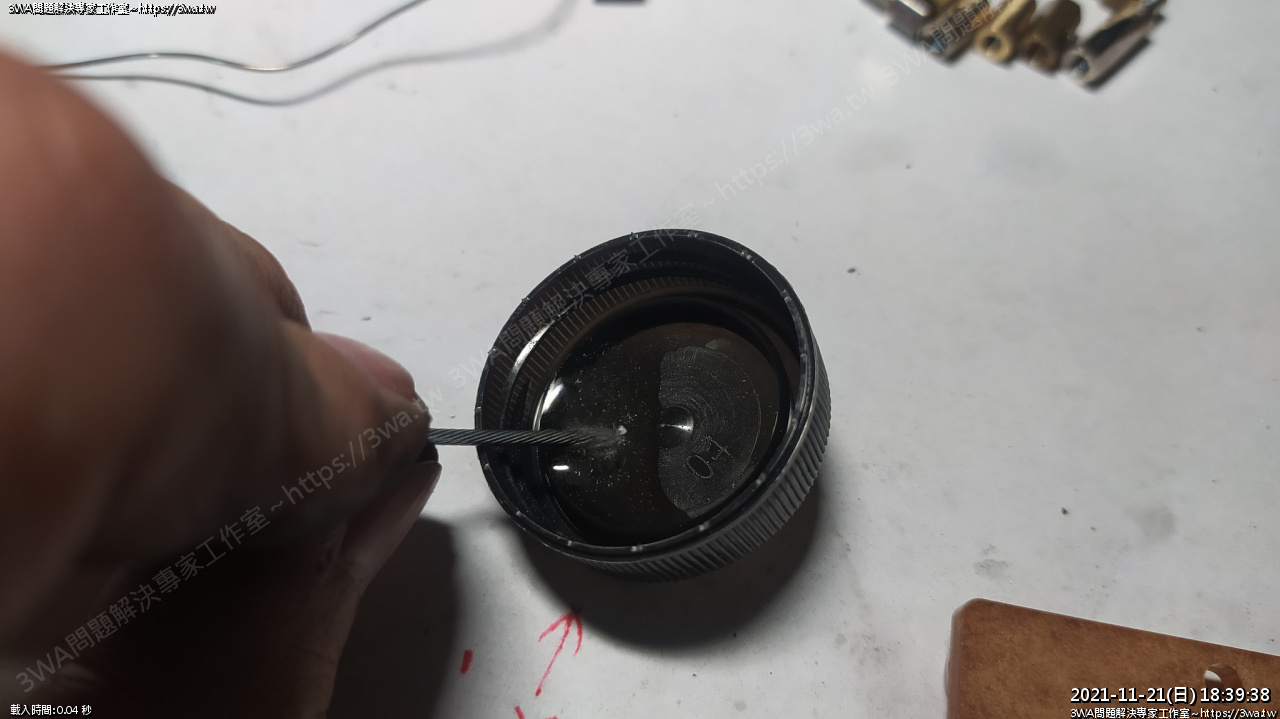

裝一些些在小瓶蓋，尖端下去泡個幾秒，就會看到鋼索一直冒泡

 再用焊槍點上焊錫，你就會驚覺這個線怎麼會這麼好吃錫!!!

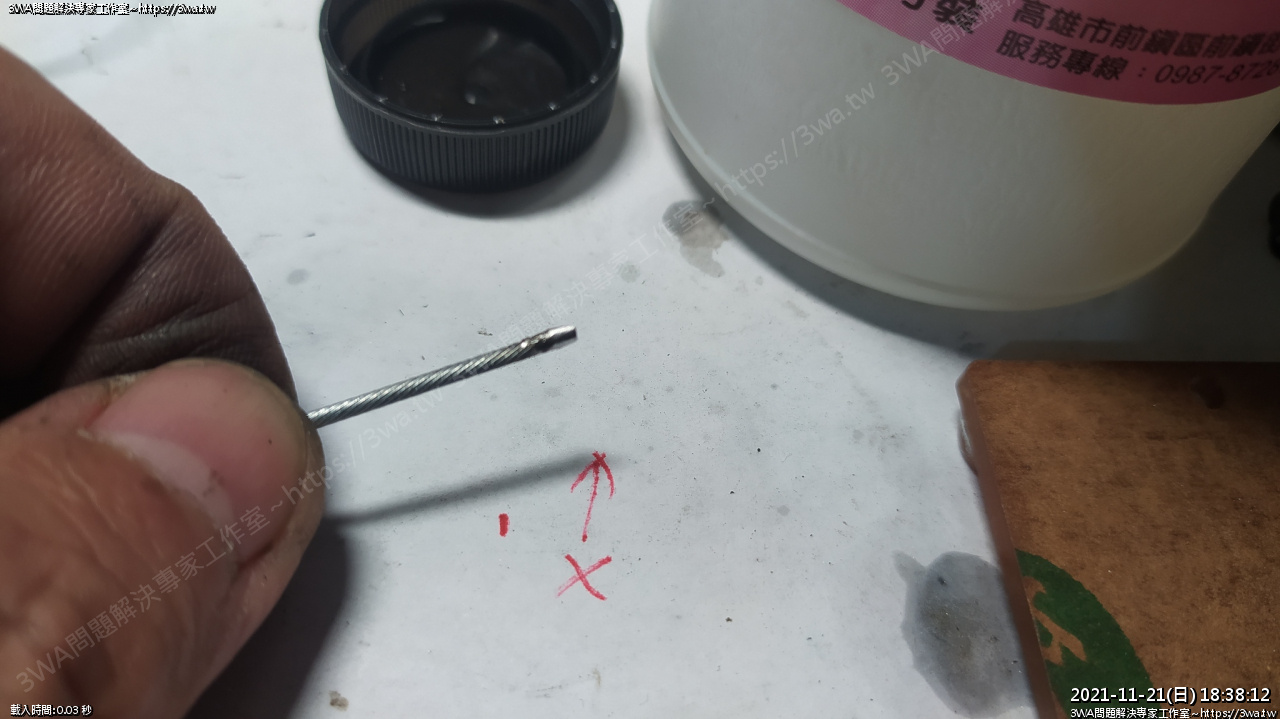

如果你要穿銅柱時，發現這段的線開花，你就一定要學會把線先焊成一束

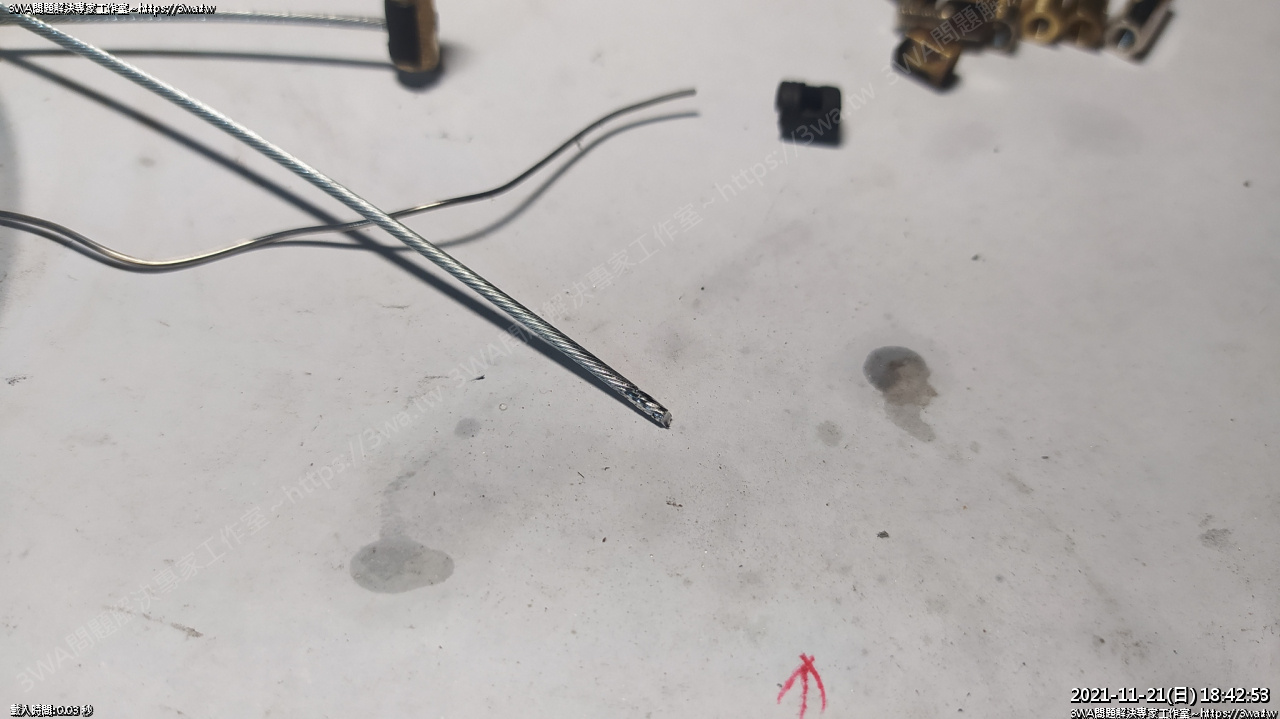

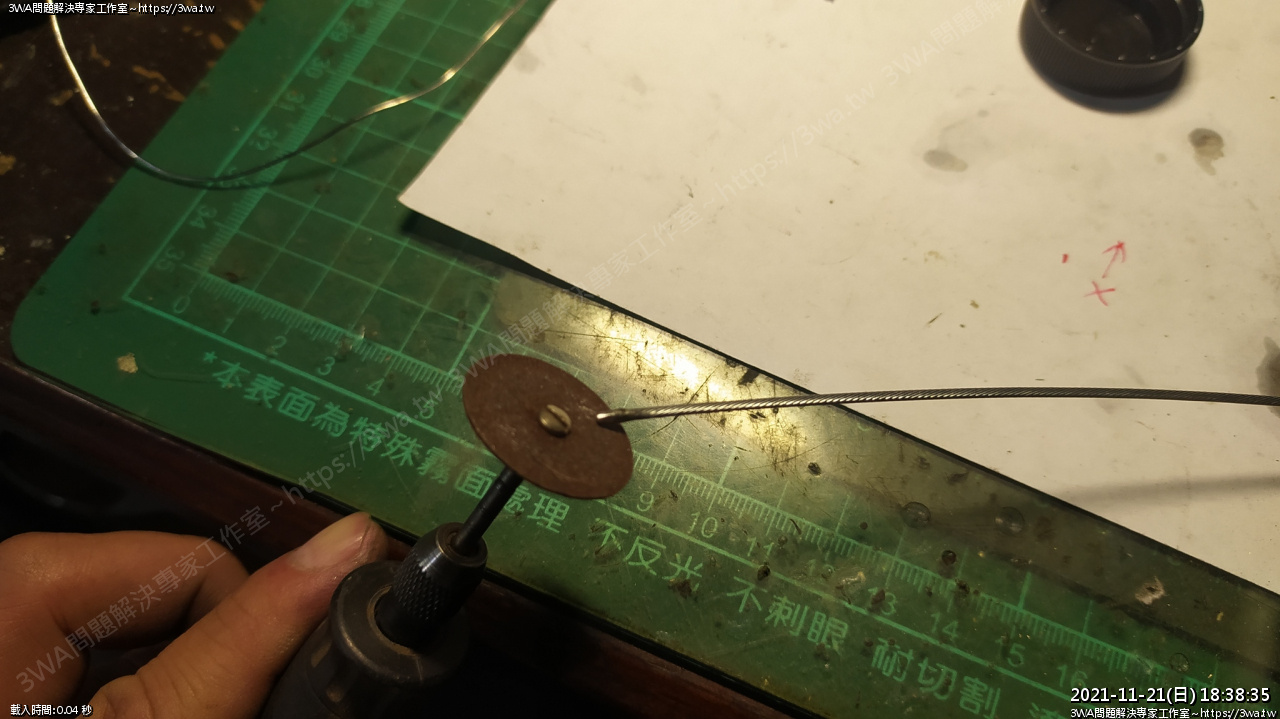

然後再用砂輪片，右手一直轉煞車線，把線頭弄成尖的，這樣就可以很順利的穿過

銅柱的小孔

但有沾過鹽酸的這段我是建議穿過銅柱後，就切掉

泡了就會生銹，日後可能會從這邊斷開

 泡鹽酸，冒泡，助焊劑真的很猛

人生第一次用鹽酸當助焊劑，用一次就上癮，這吃錫的速度有震憾到我弱小的內心

 超好吃錫

但用了鹽酸就怕會生銹~

要避免生銹的話就要洗淨、中和、擦乾，隔離空氣~

所以焊完用水中和，酒精或去漬油多擦幾次，擦乾後抹些機油，或噴點 WD40

 這樣就很容易穿過銅柱

 切斷前也可以先包一小圈膠帶

 這樣就輕鬆作好RC線了~~

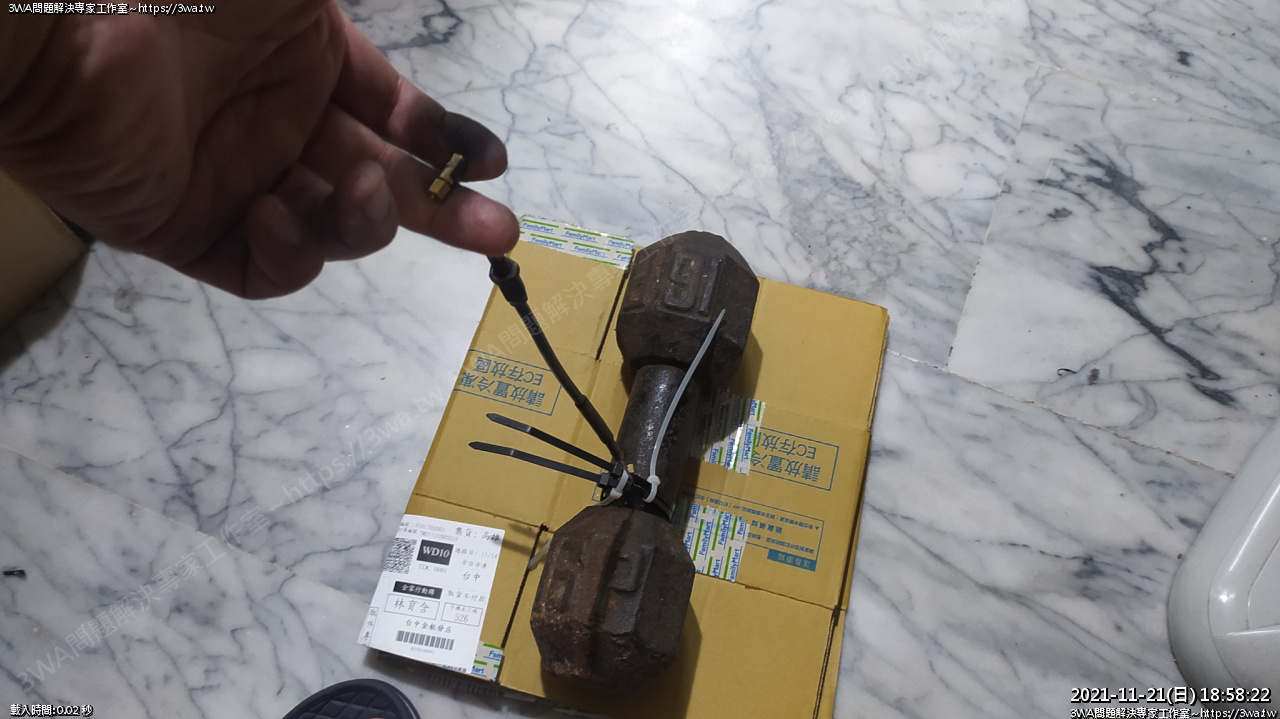

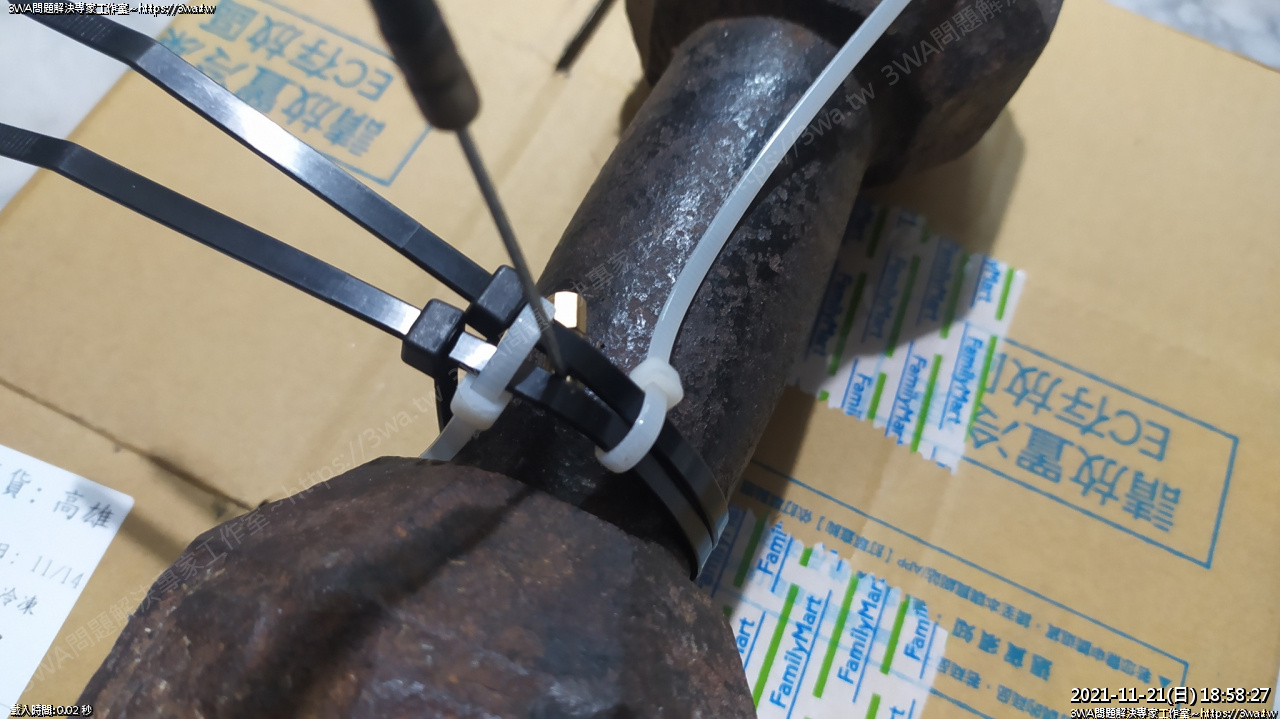

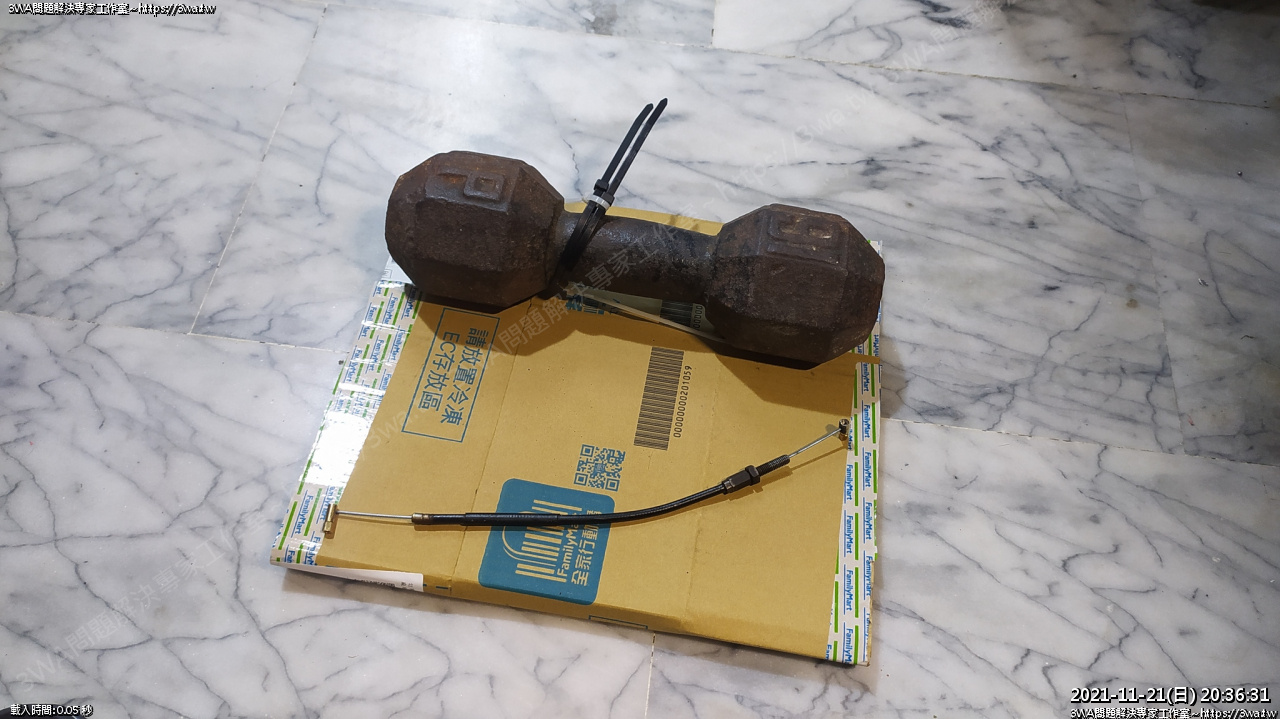

鎖好的線，拿來拉 16P 的啞鈴，都不會斷

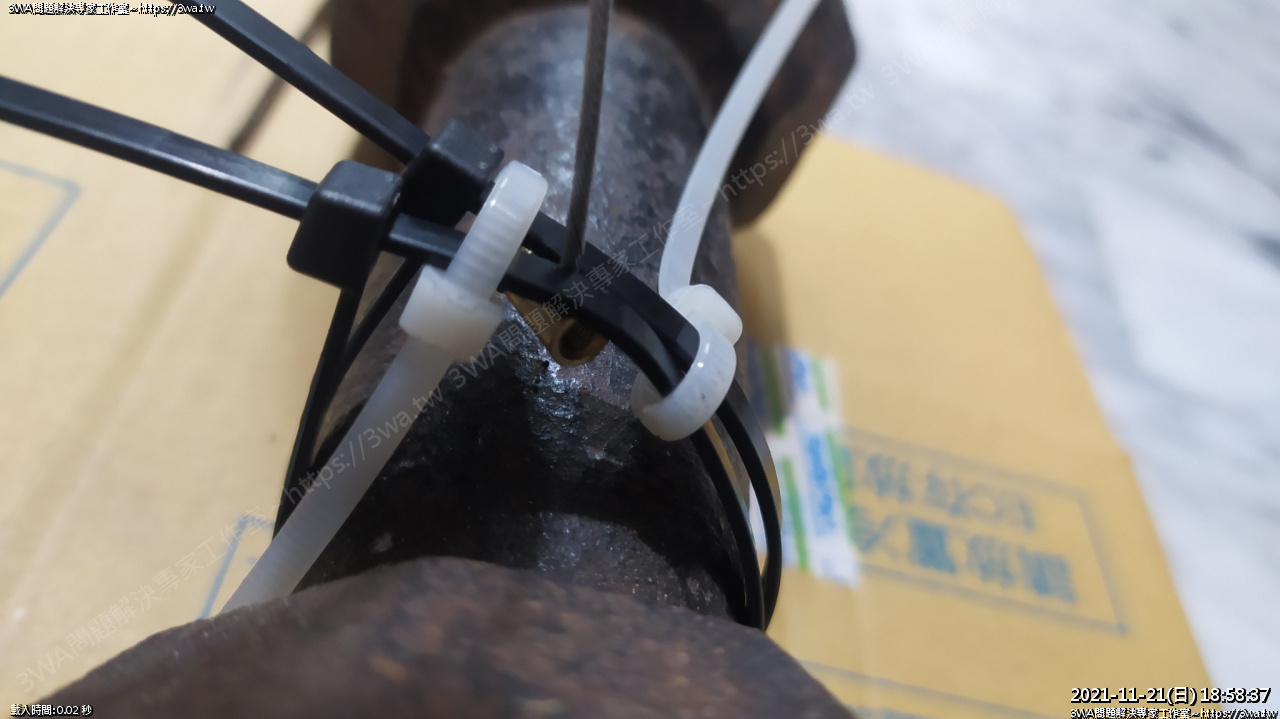

 束帶勾住

 勾住，用力往上提

 OK ，這個強度的 RC 線我想應該沒問題了，可以看以下的影片

北斗真空二指把

強度相當好，也很好製作

同學也可以試著把要鎖的銅柱磨成圓

或是使用「無頭內六角螺絲(又叫止付螺絲)」更好 :)

然後整個球頭鍍一層錫包住，這樣完成度就會很高~

註：這個方法拿來製作 RC 線或扭力較低的油門線應該 ok

但如果要拿來DIY煞車線、離合器線，可能仍危險了點，千萬要三思~

最好還是選擇信譽優良的產品，免得在路上顧路造成危險^^

後記：1.4mm 可以用，不過如果要再重作，羽山會改用 1.2mm 腳踏車變速線即可

1.4mm 有點太強壯，安裝時比較難勾
