利用 Arduino 製作喵喵體重計

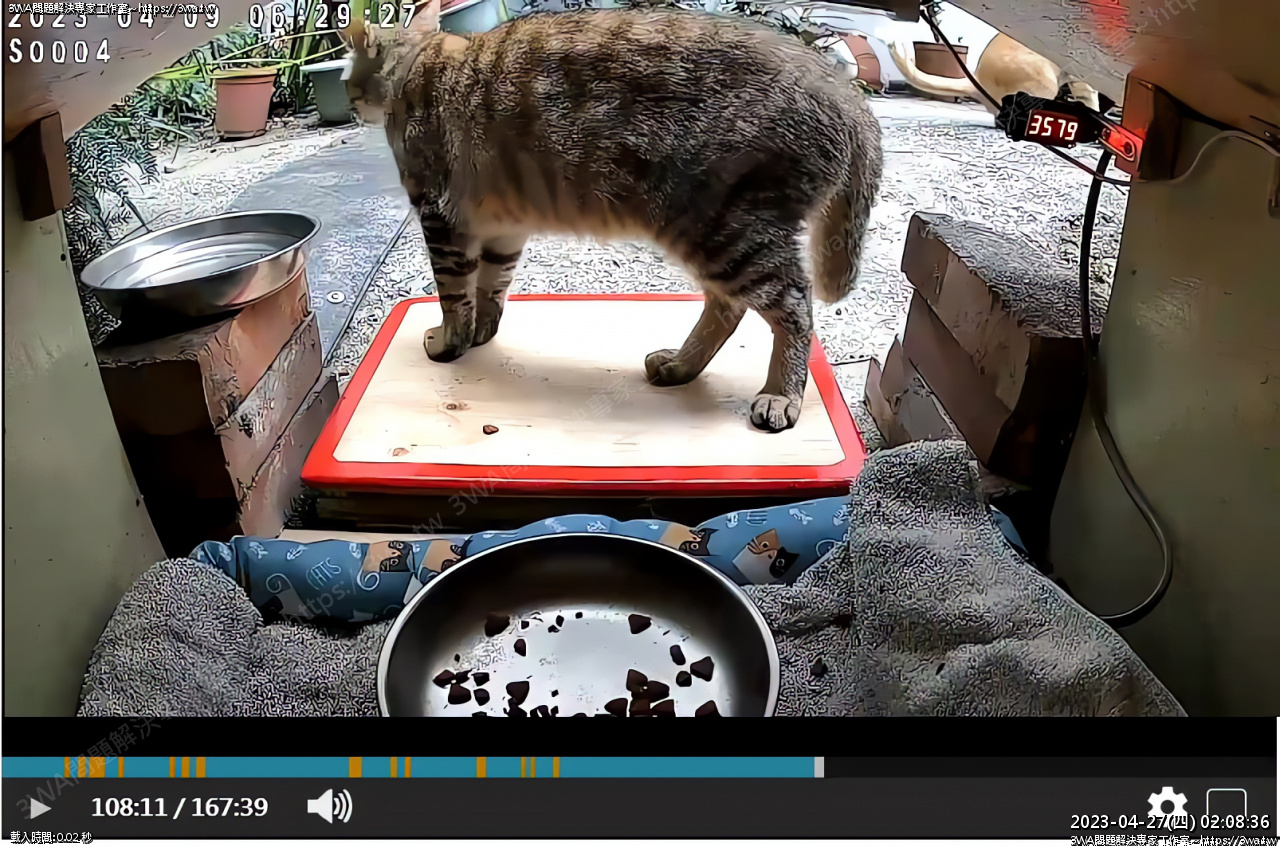

小虎 3579g

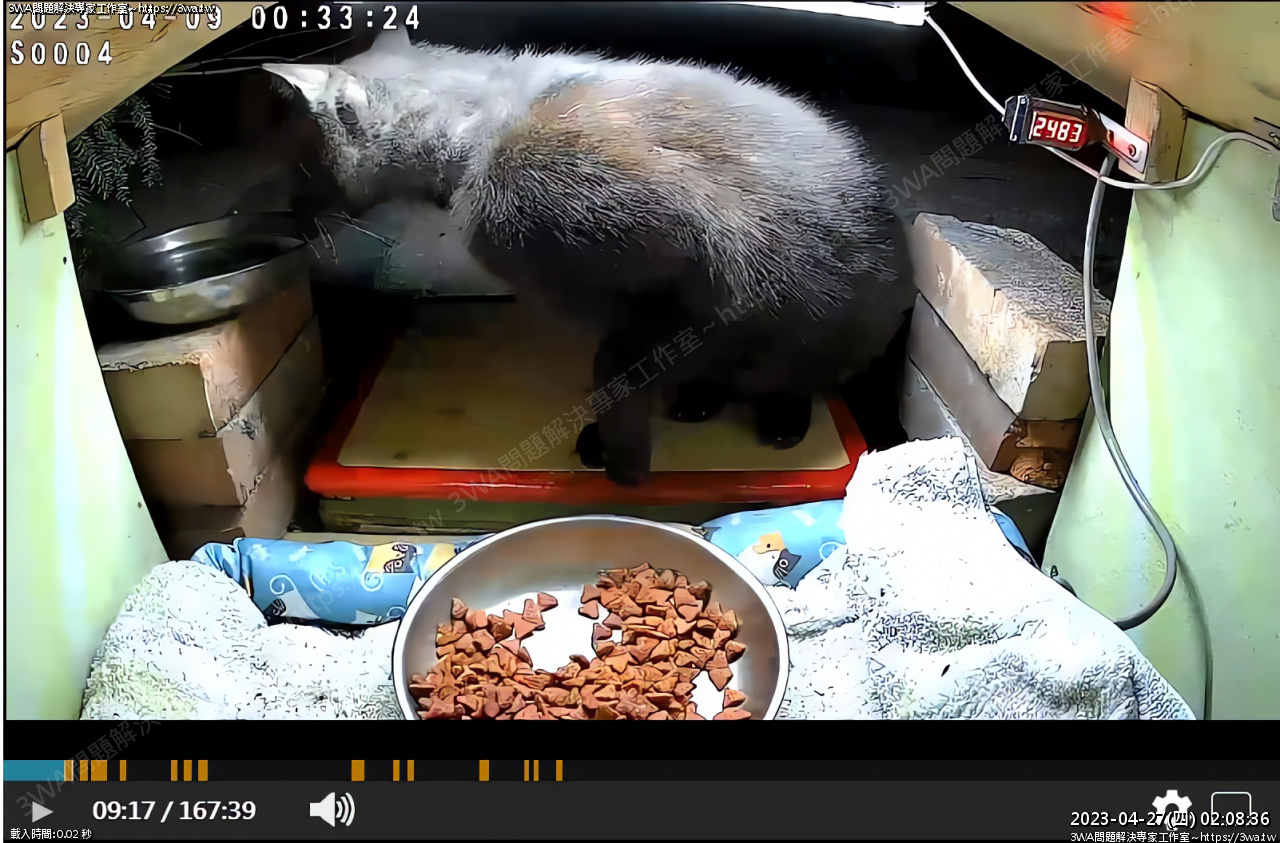

 小黑 2483g

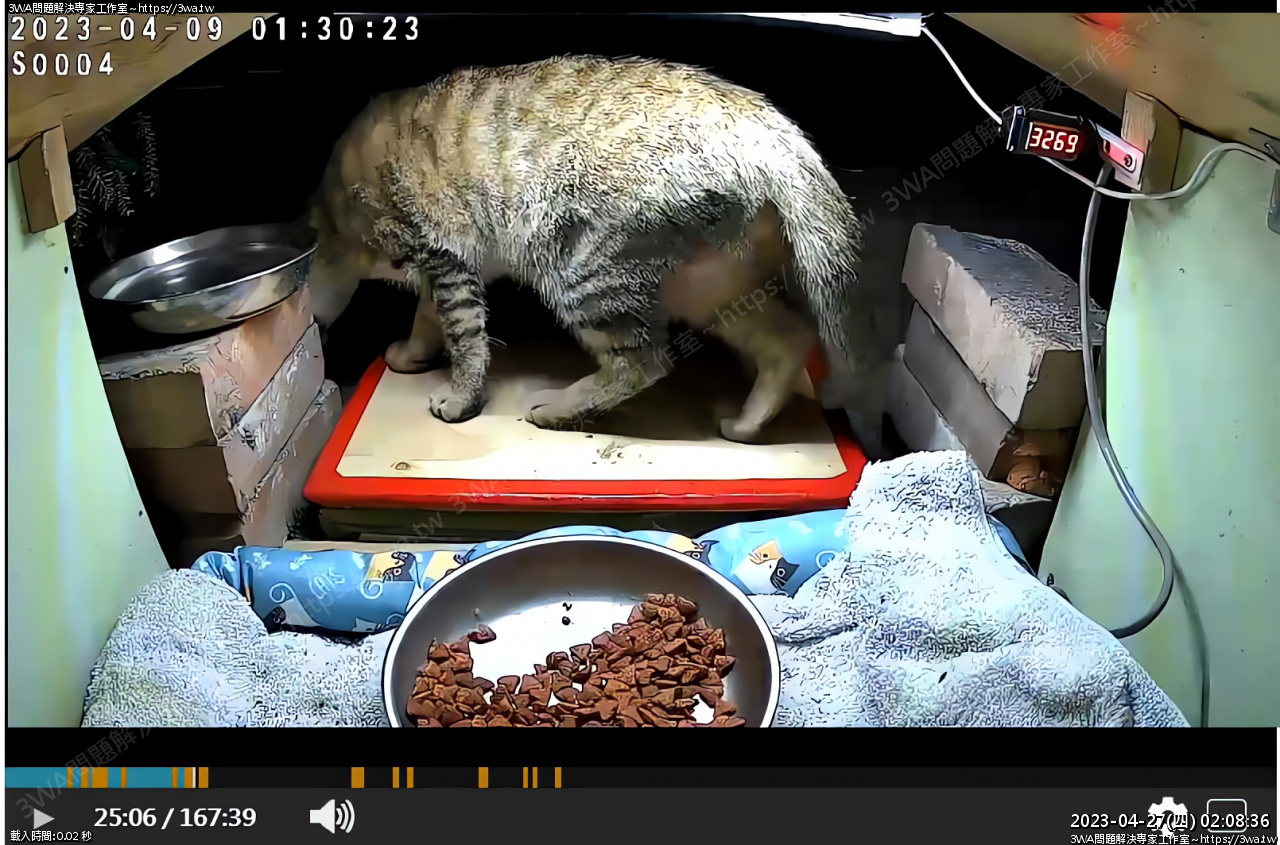

 小虎 3269g

 小乳牛  2750g

 貪吃小花 3092g

 小小虎 1013g

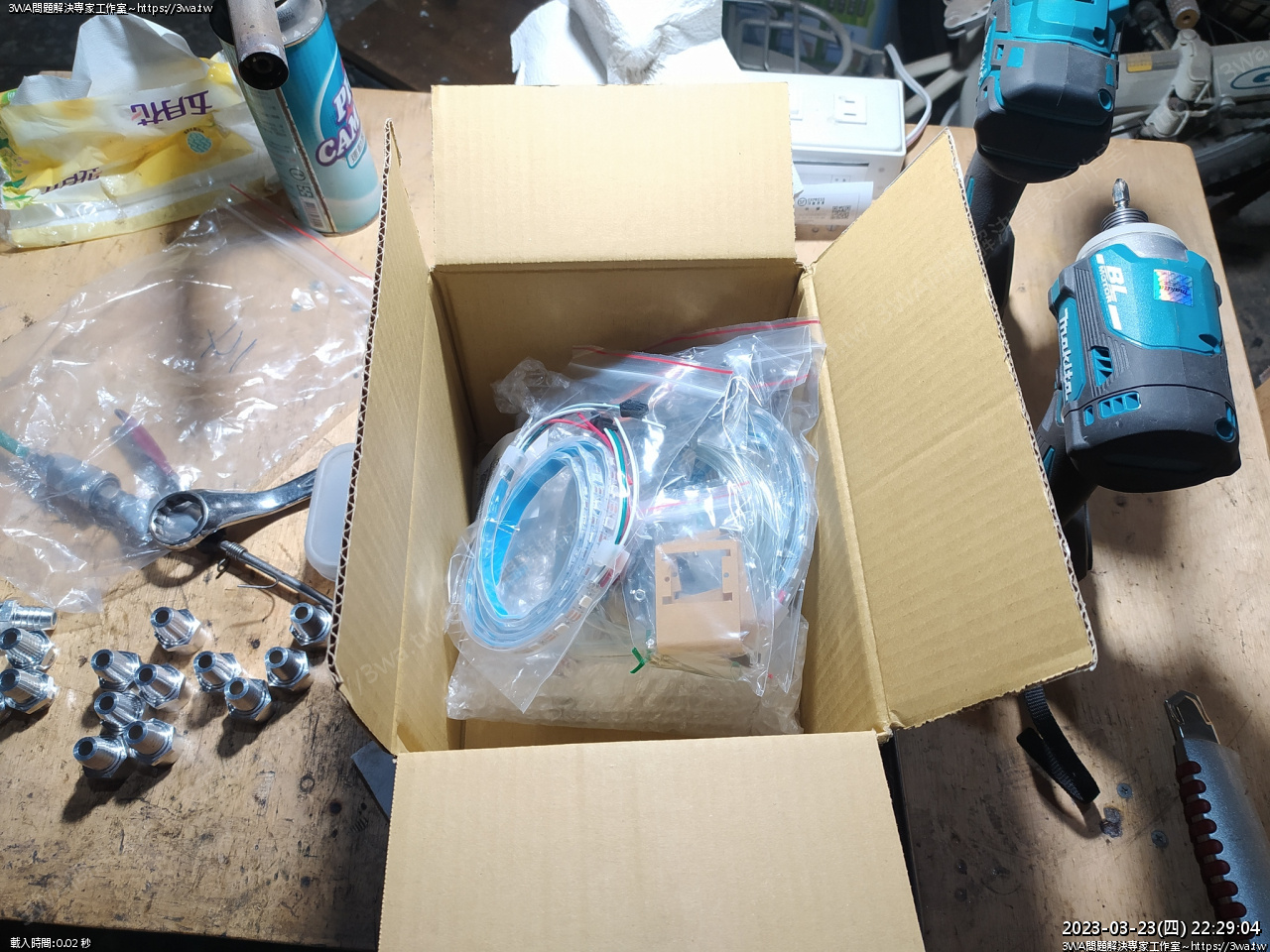

 好友  Rickz 聽聞我最近蓋了貓屋，寄了一箱 Arduino 零配件給我

裡面有 LED 燈條、秤重計二組

 一組秤重計可以量0~5kg，為考慮貓可能會超過 5kg加上木板的重量

使用二組體重計的值作加總

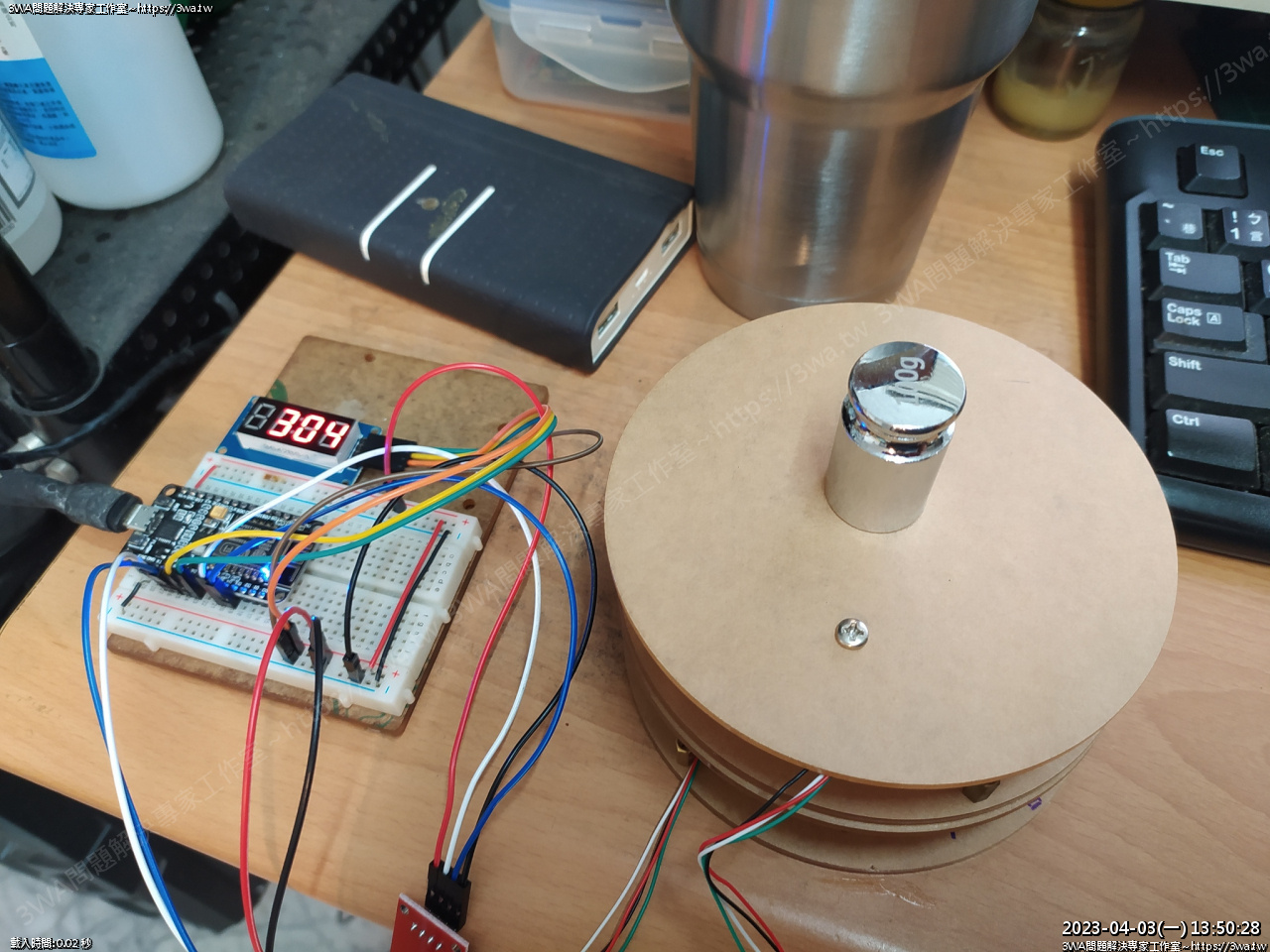

 開發體重計初期花比較多時間是在研究誤差與歸零

很多時候校正老半天，壓幾次就會跑掉，最後就釋懷了，數值不要差太多即可

大概會±2~5g

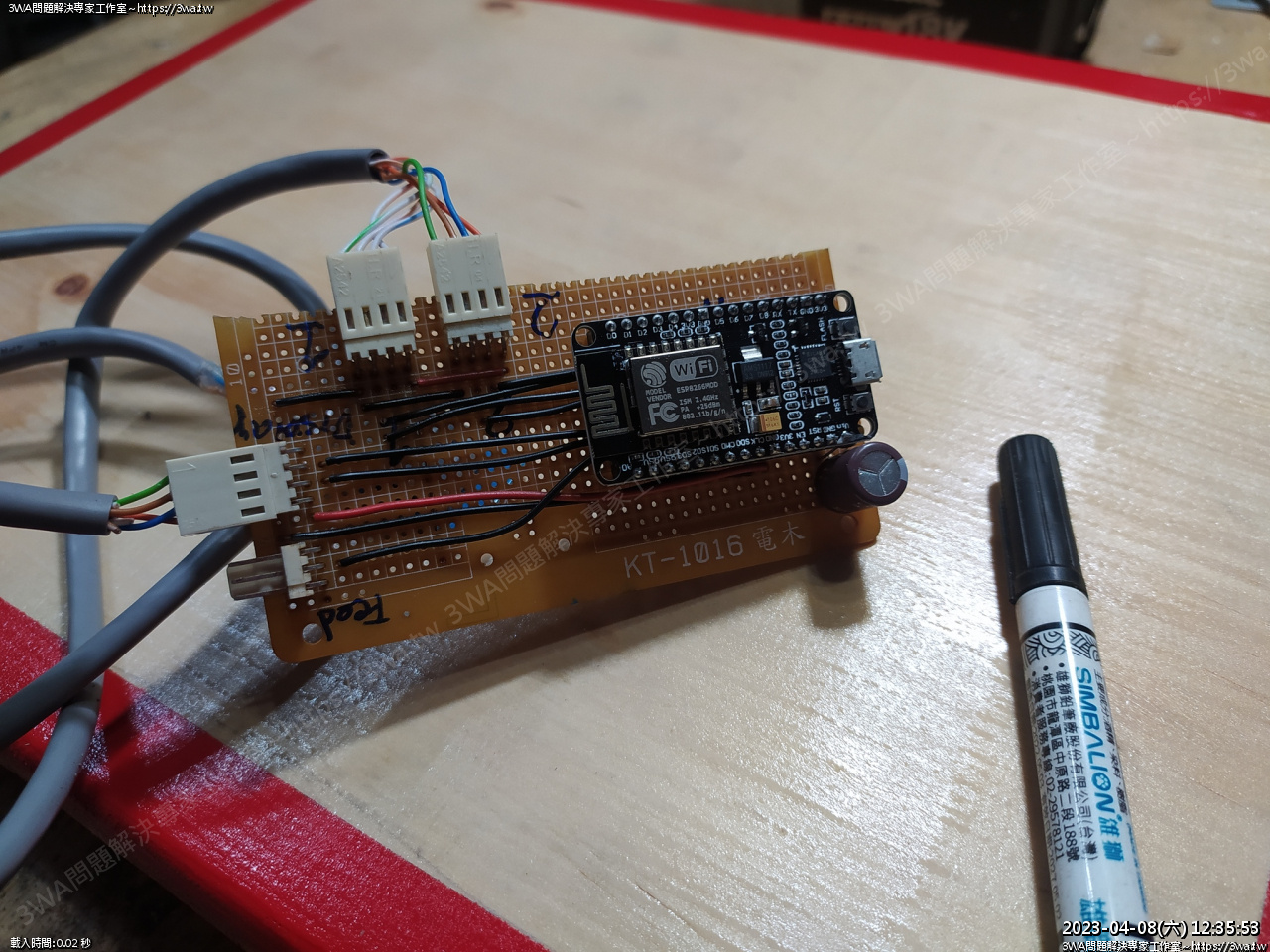

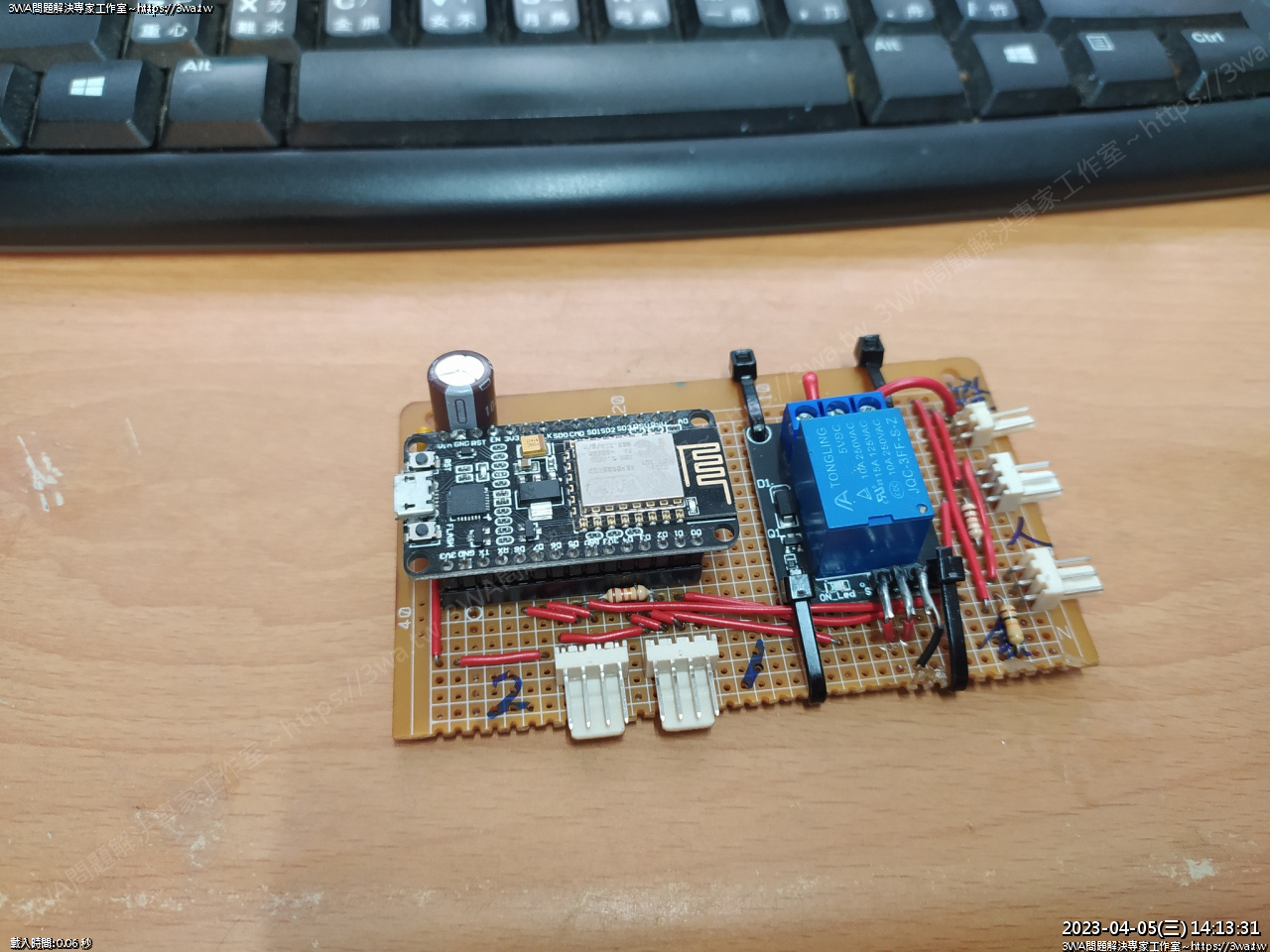

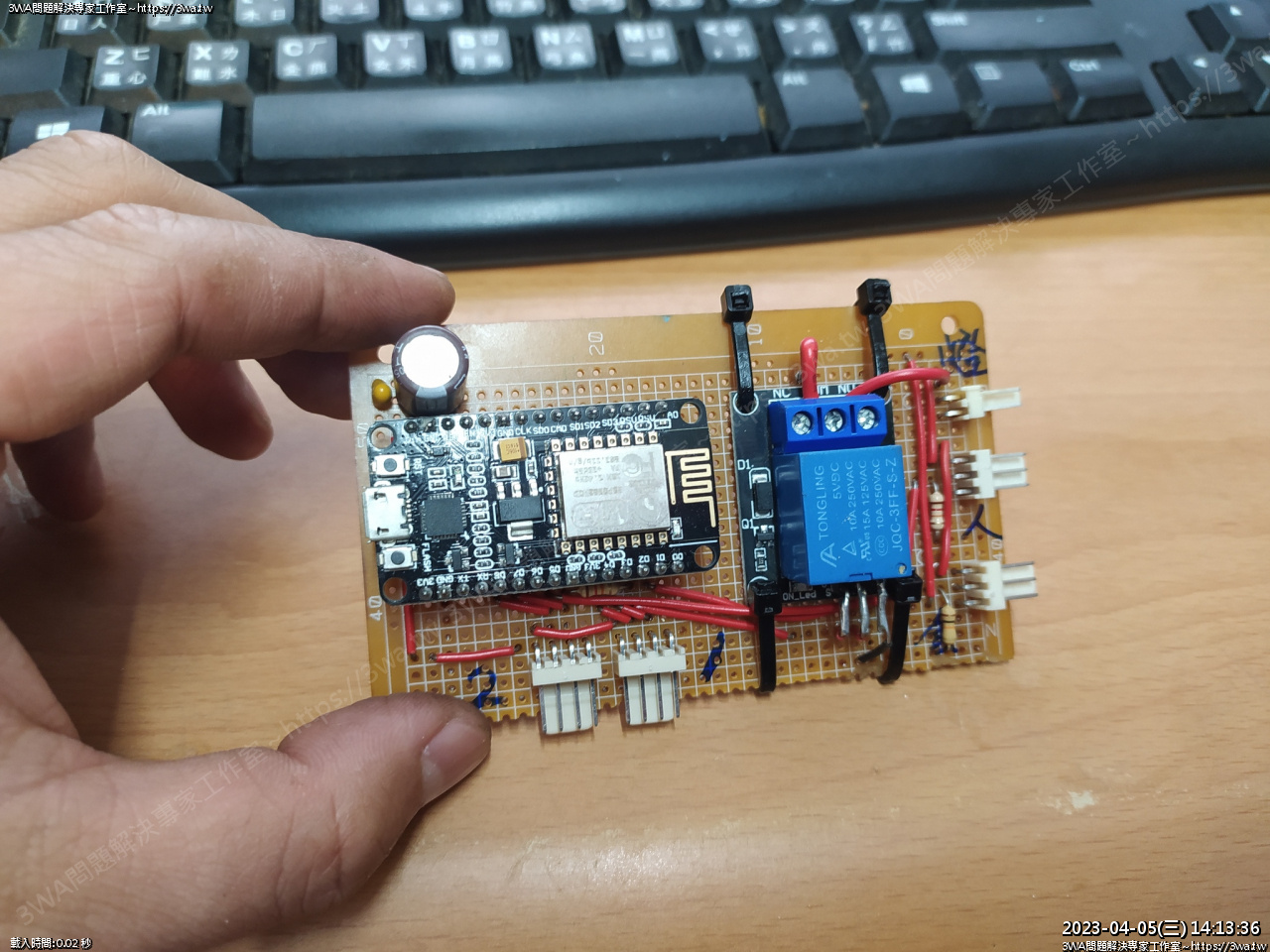

 焊接電路

 同時可以控燈、跟體重計

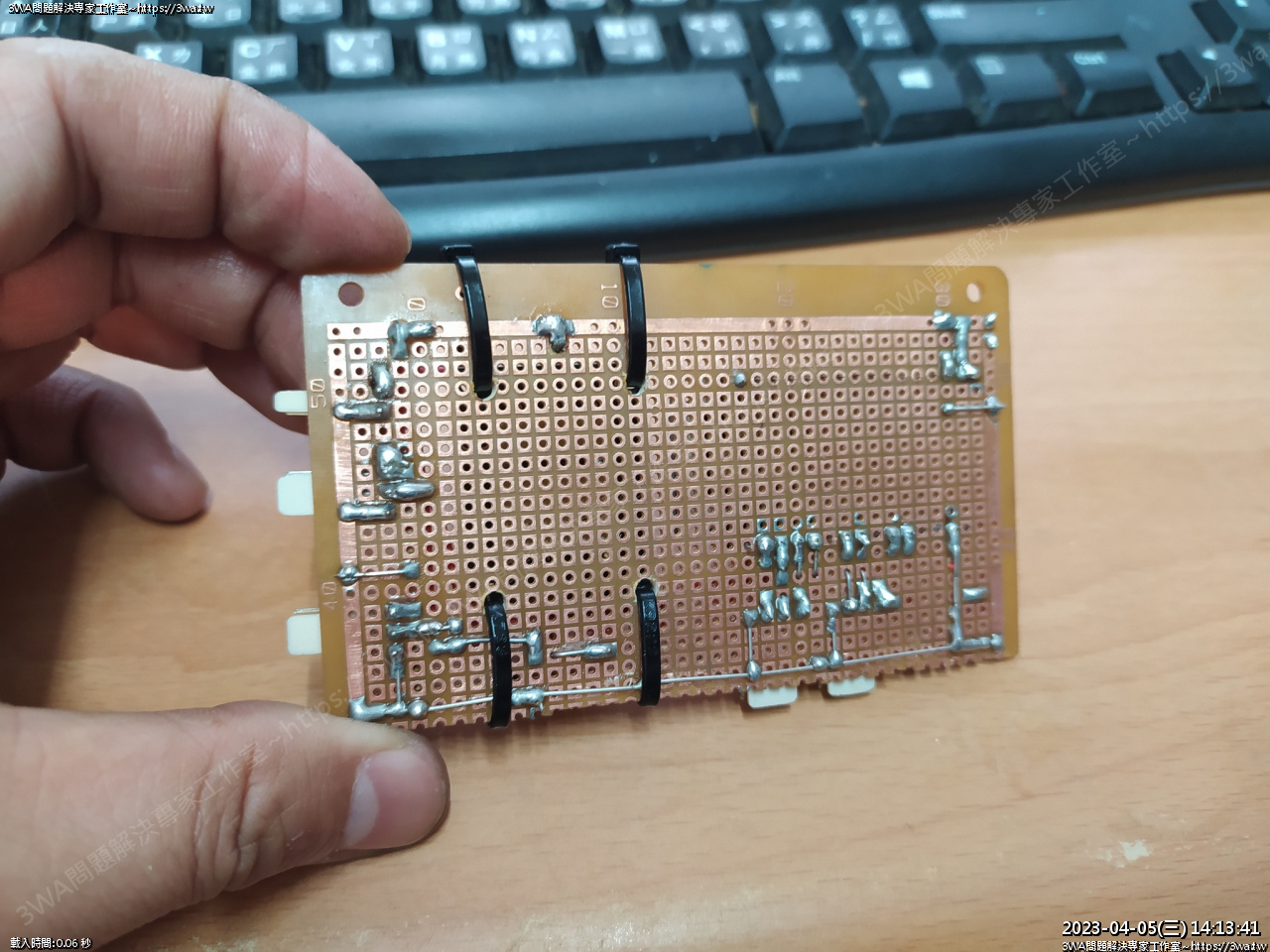

 焊接品質囧>

 接下來製作秤台

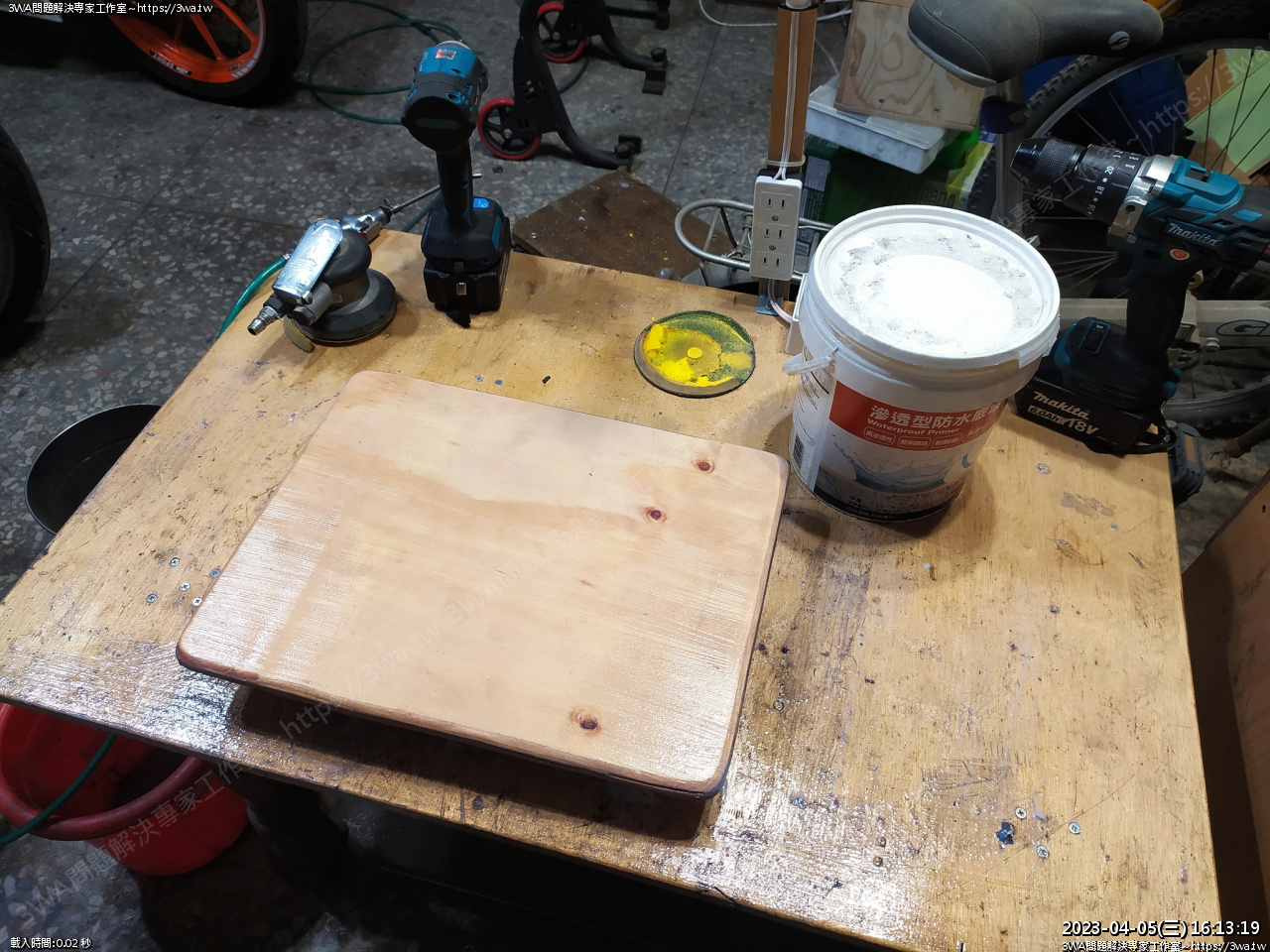

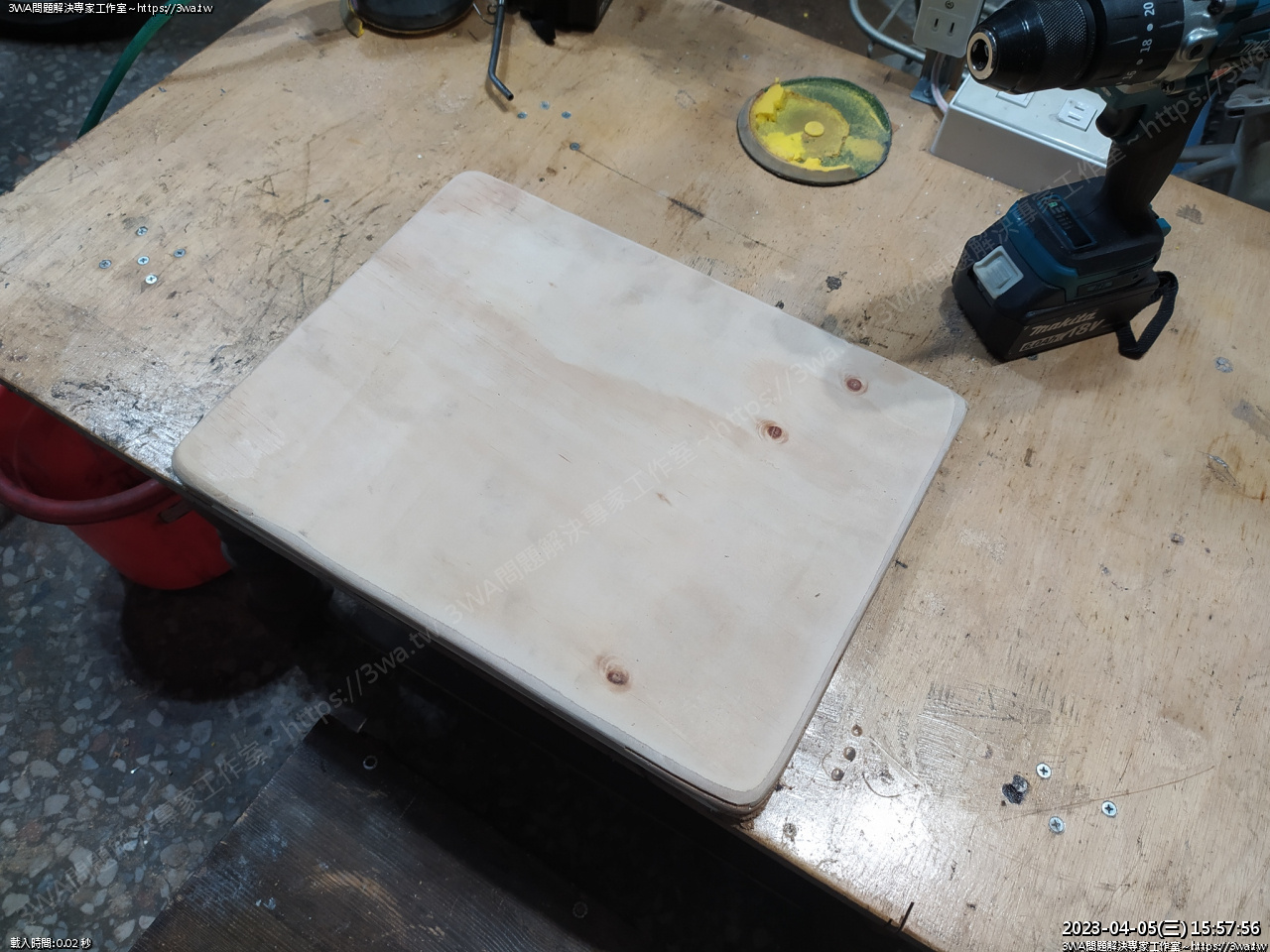

 稱台用大塊的木板，上防水漆

 防水底漆上二層，下再大的雨也不會腐壞

 後來想製作自動餵食機，然後再加上體重計的顯示

 作一個制約的空間

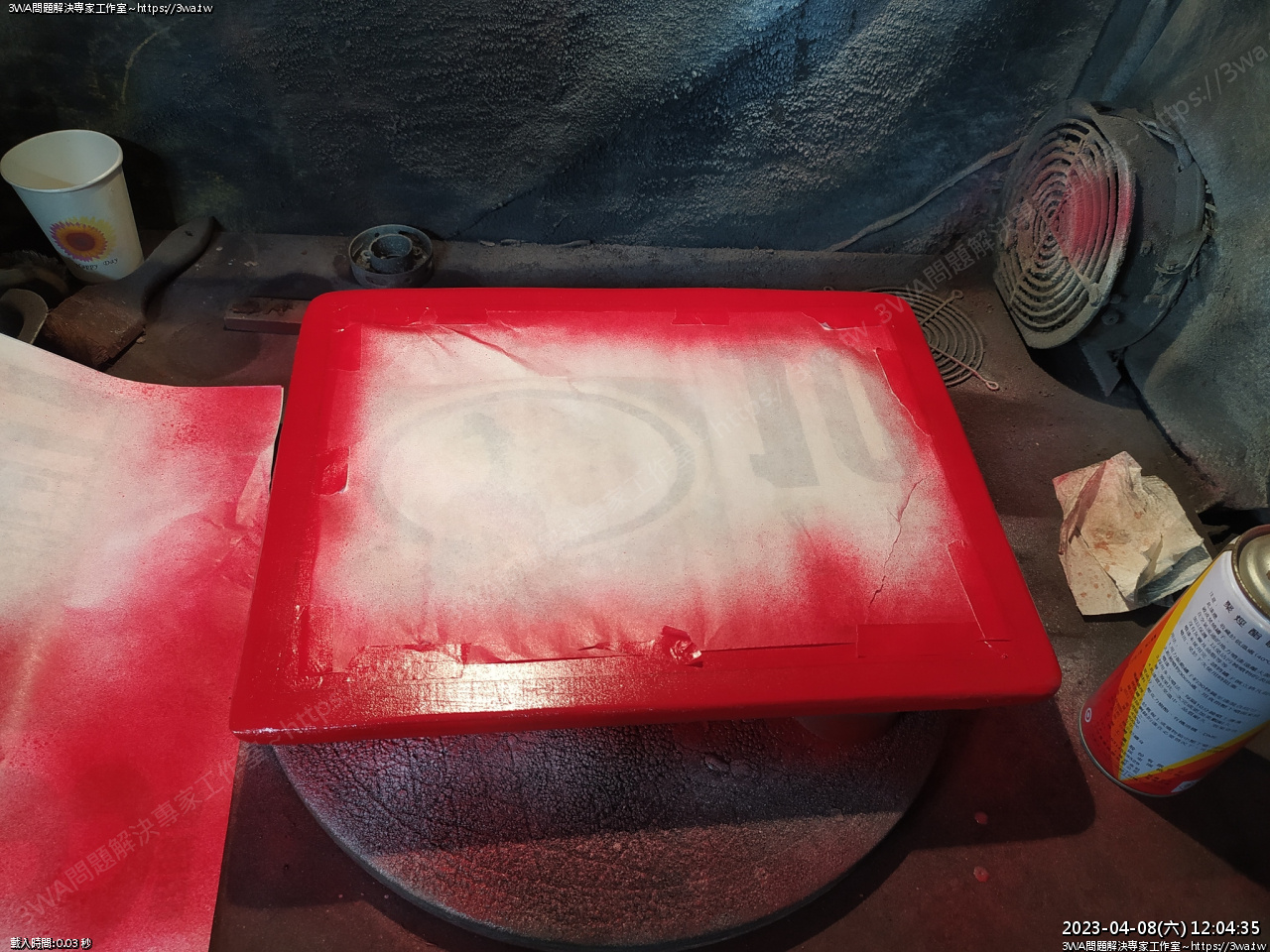

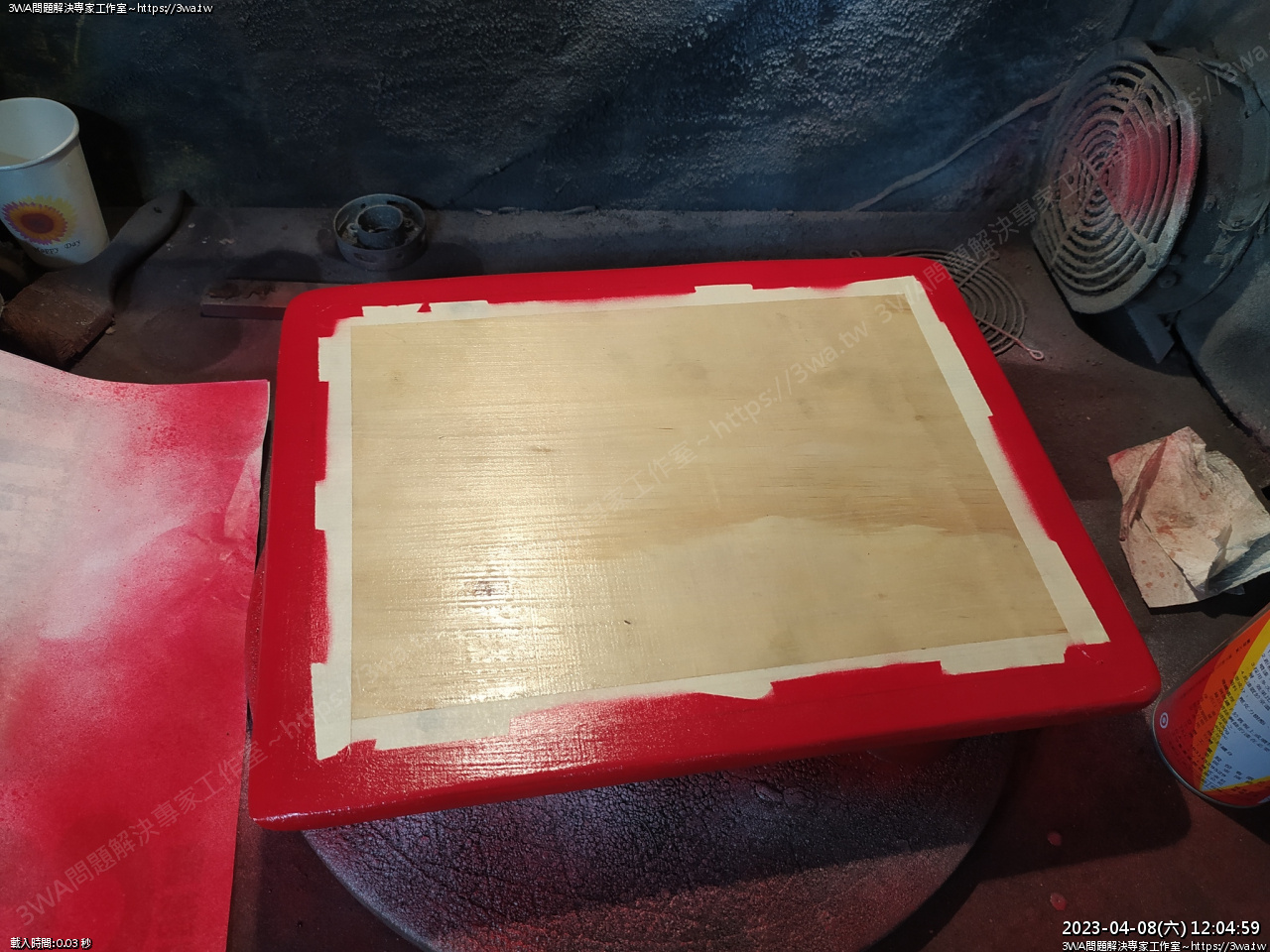

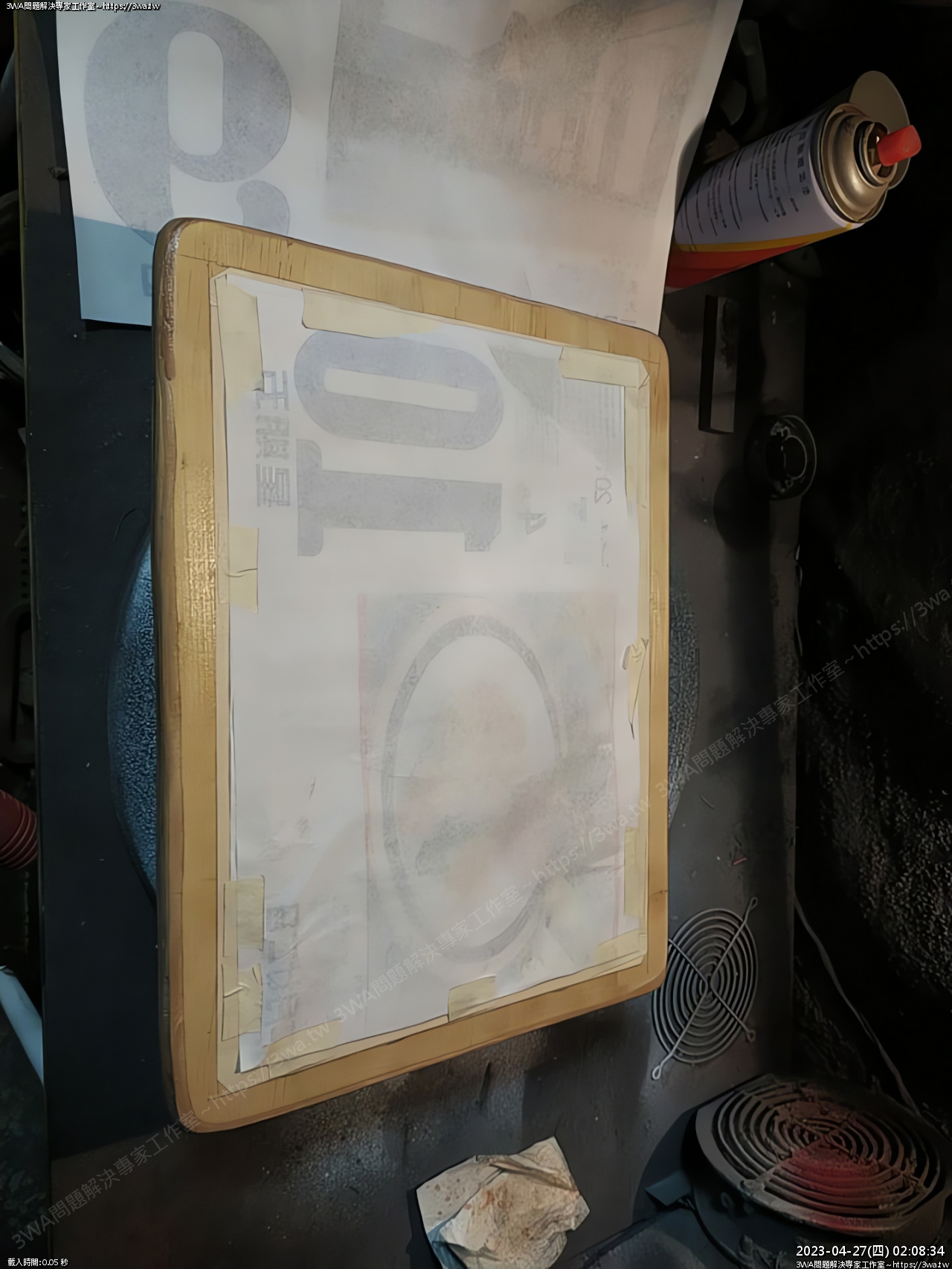

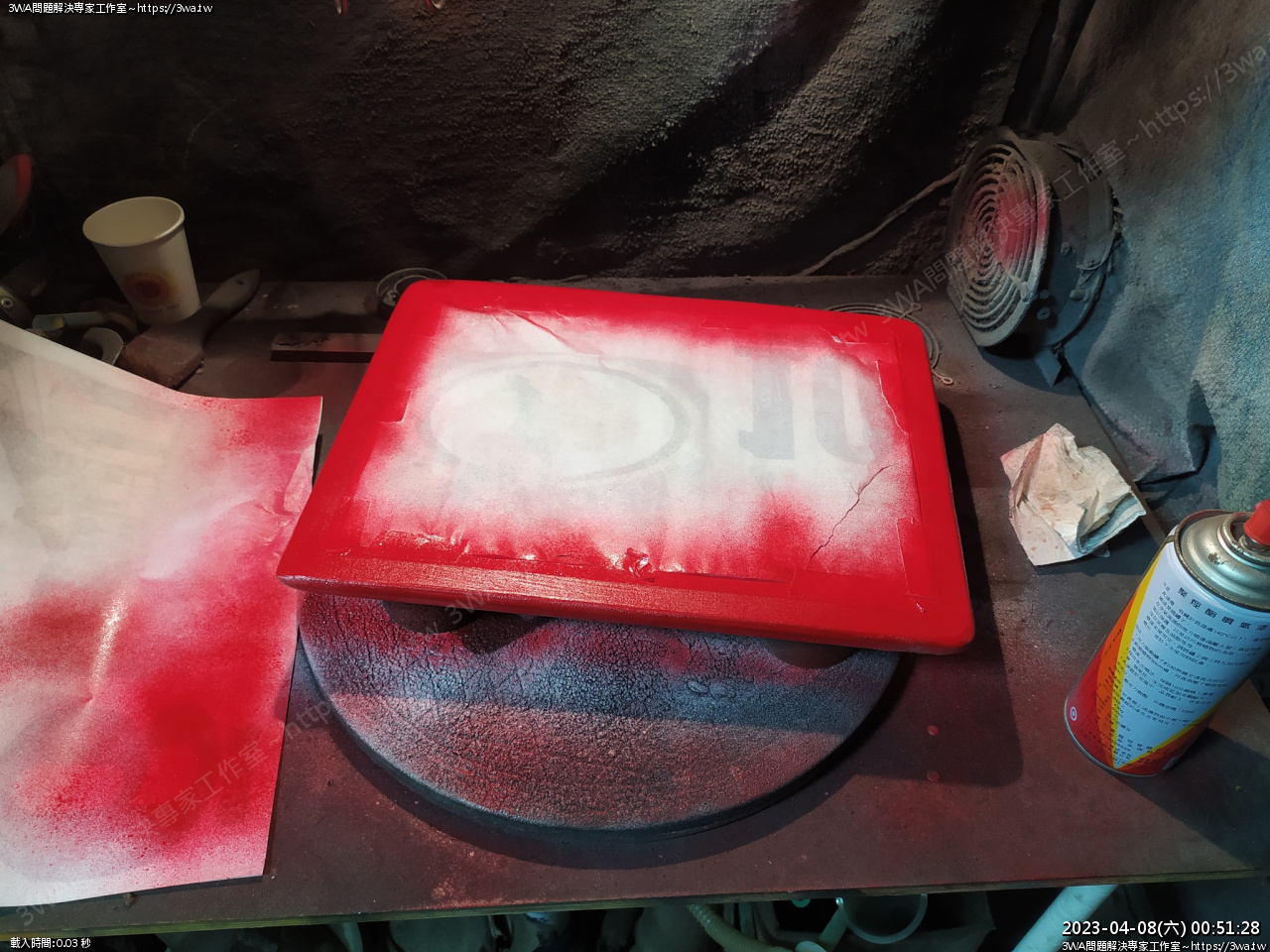

 木板噴上紅漆

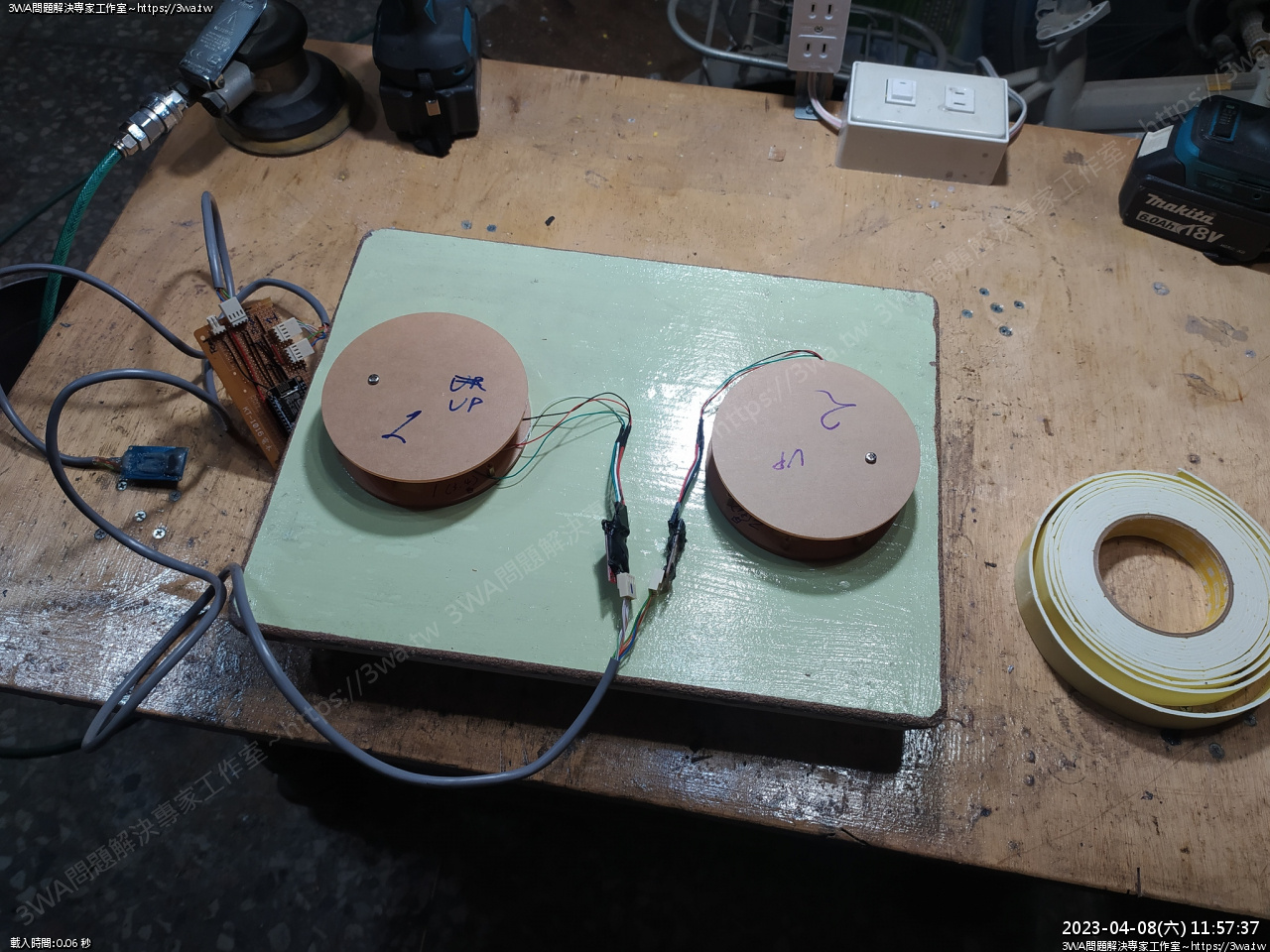

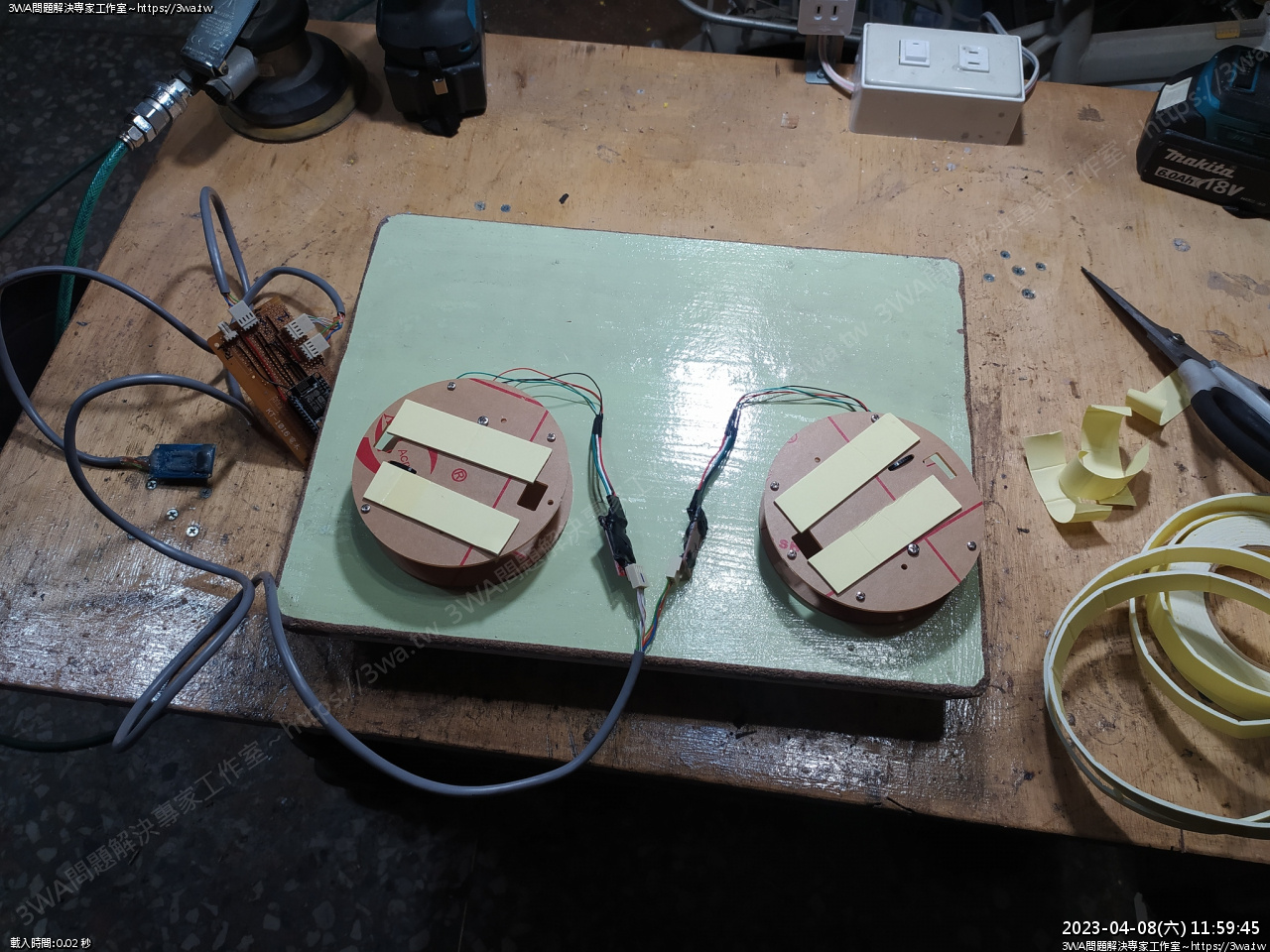

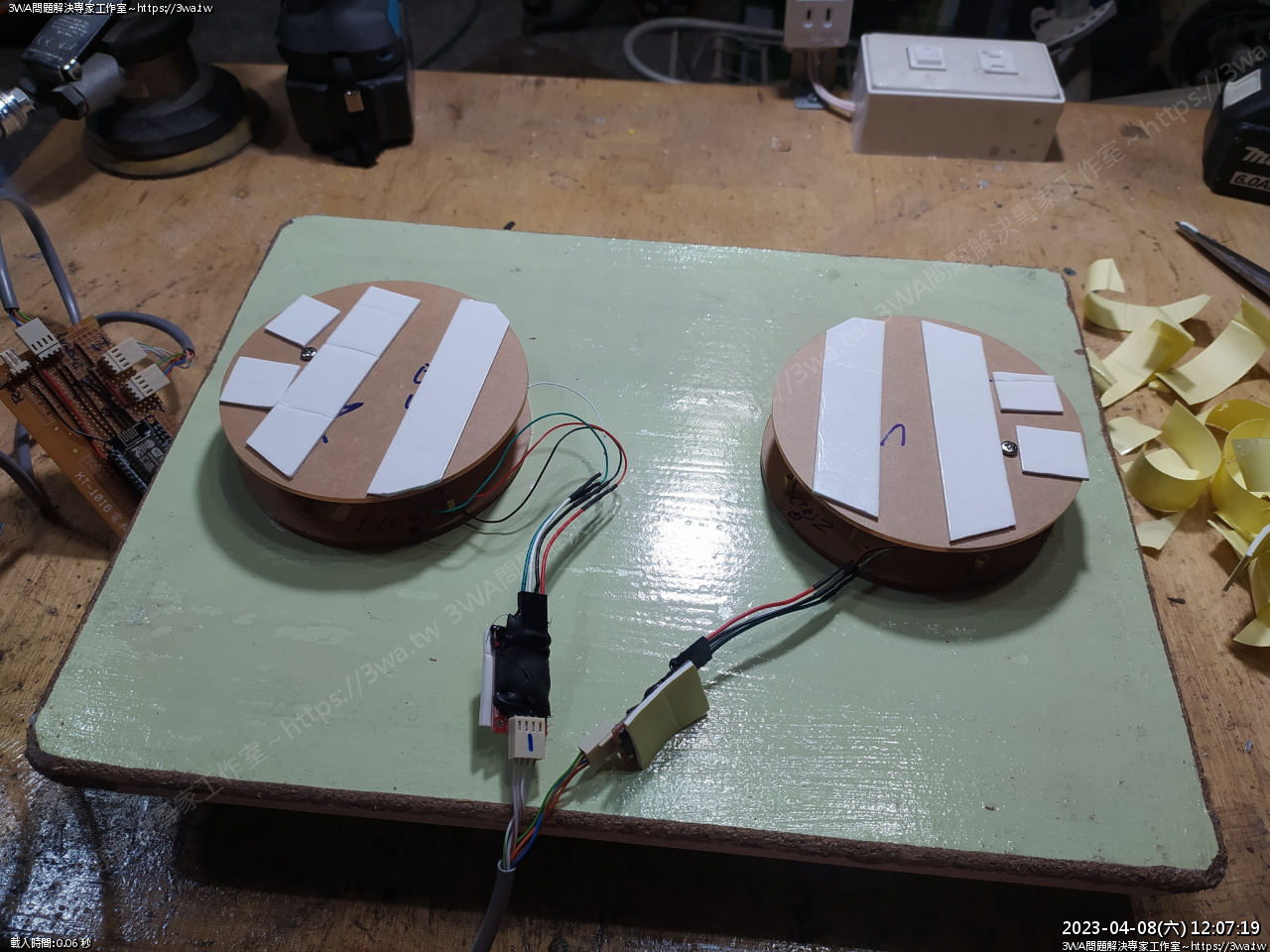

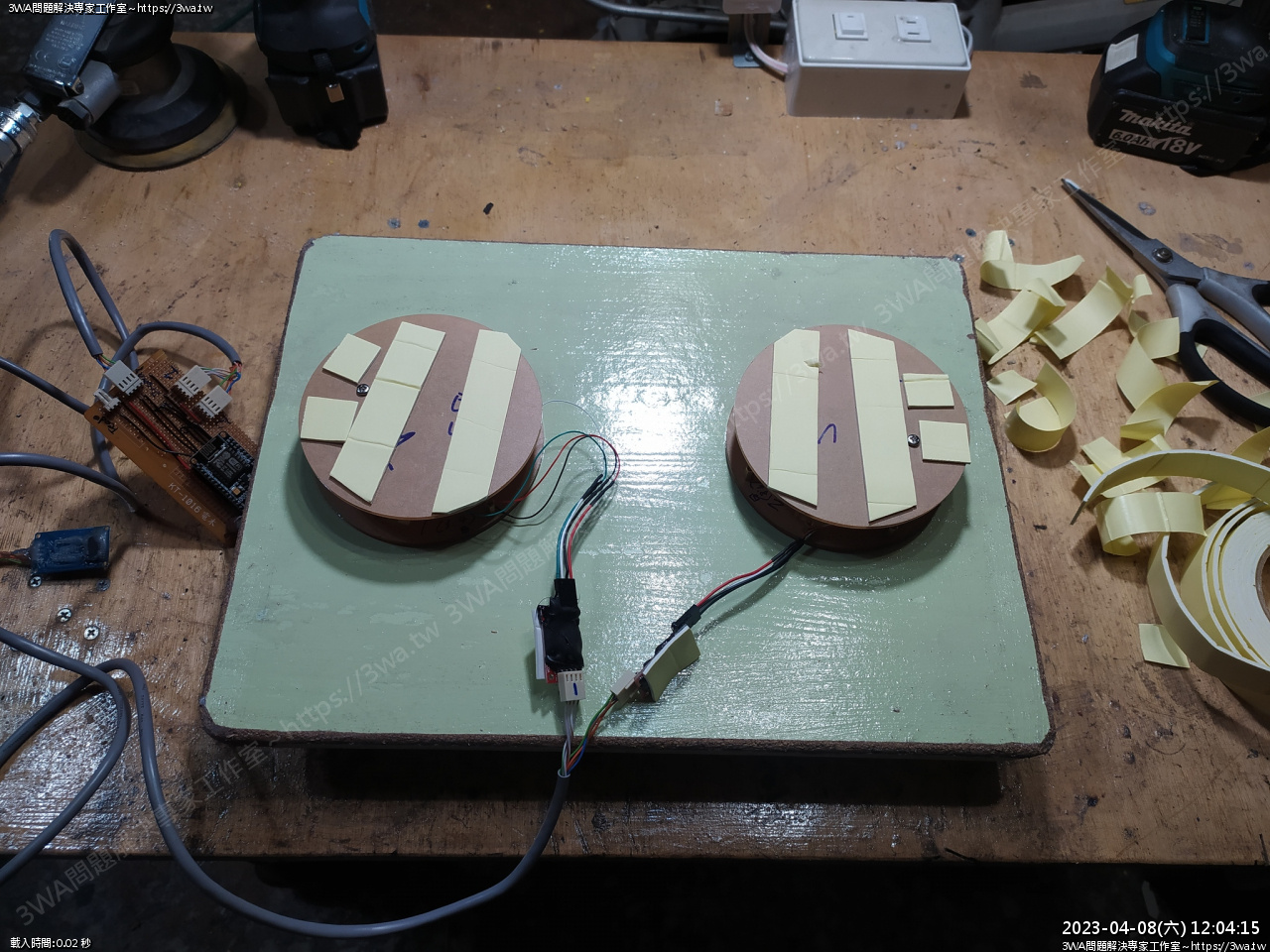

 貼上秤重塊

 雙面膠

 貼好貼滿

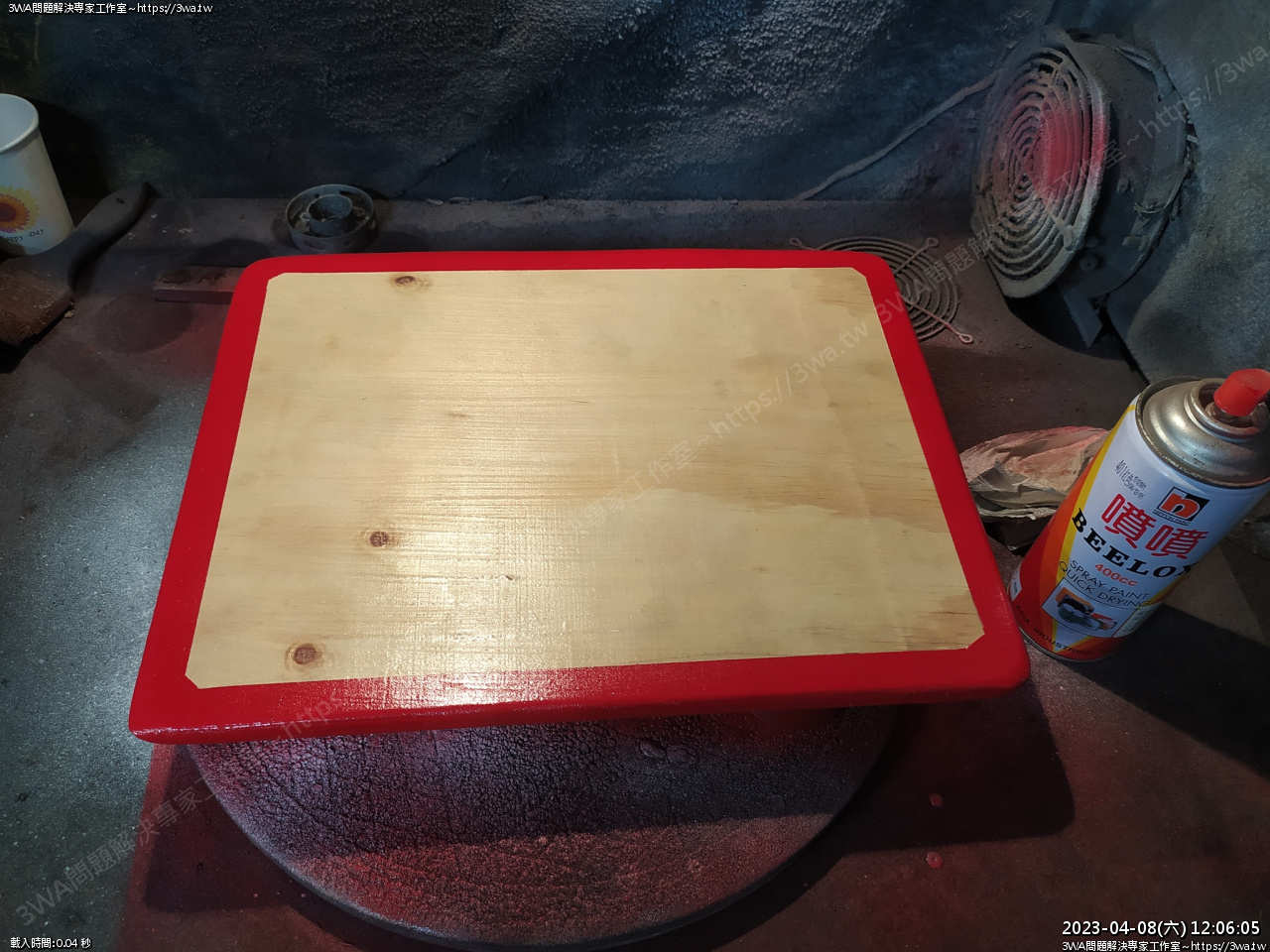

 木板乾了

 開封

相當不錯

 撕開雙面膠

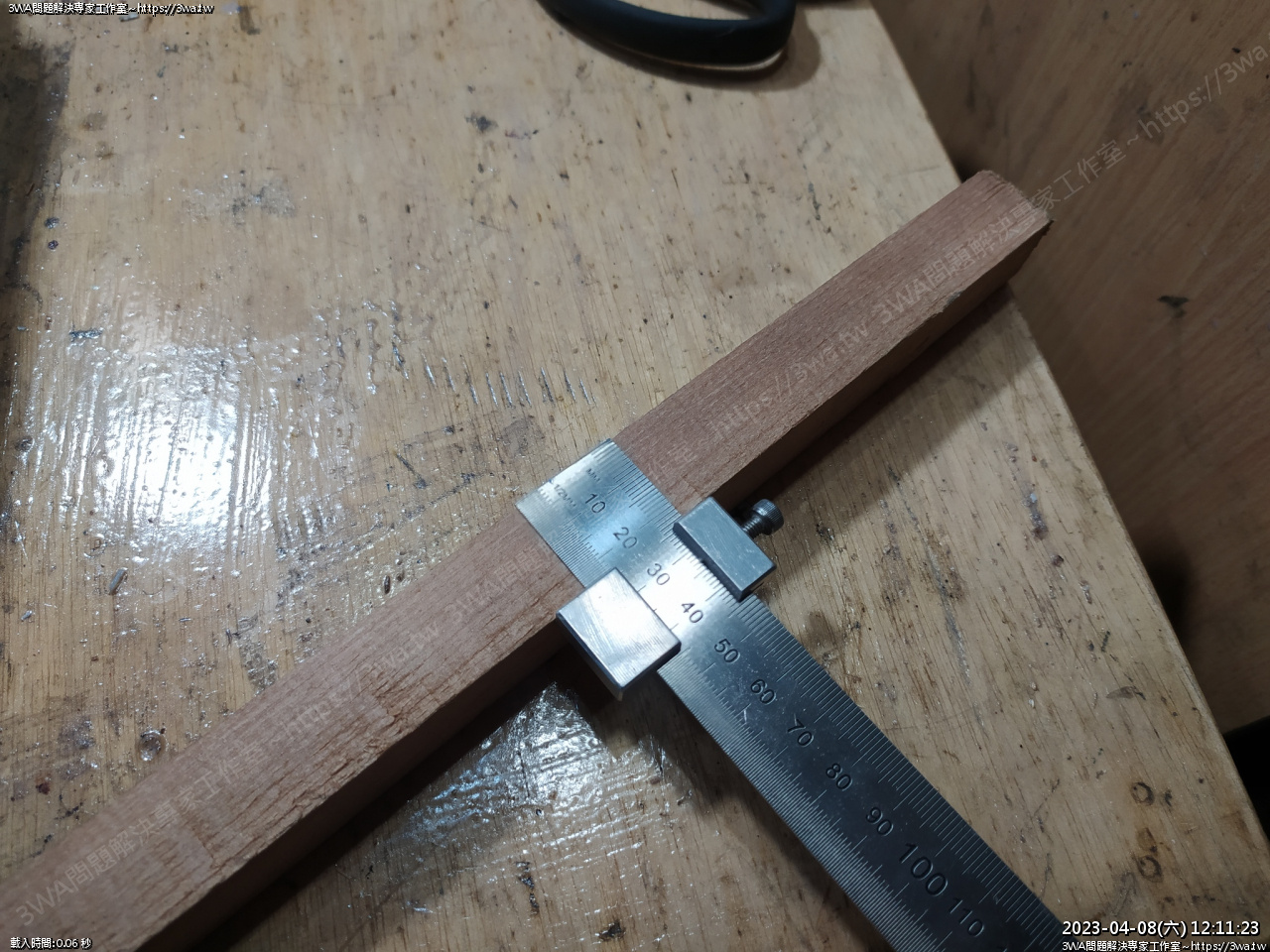

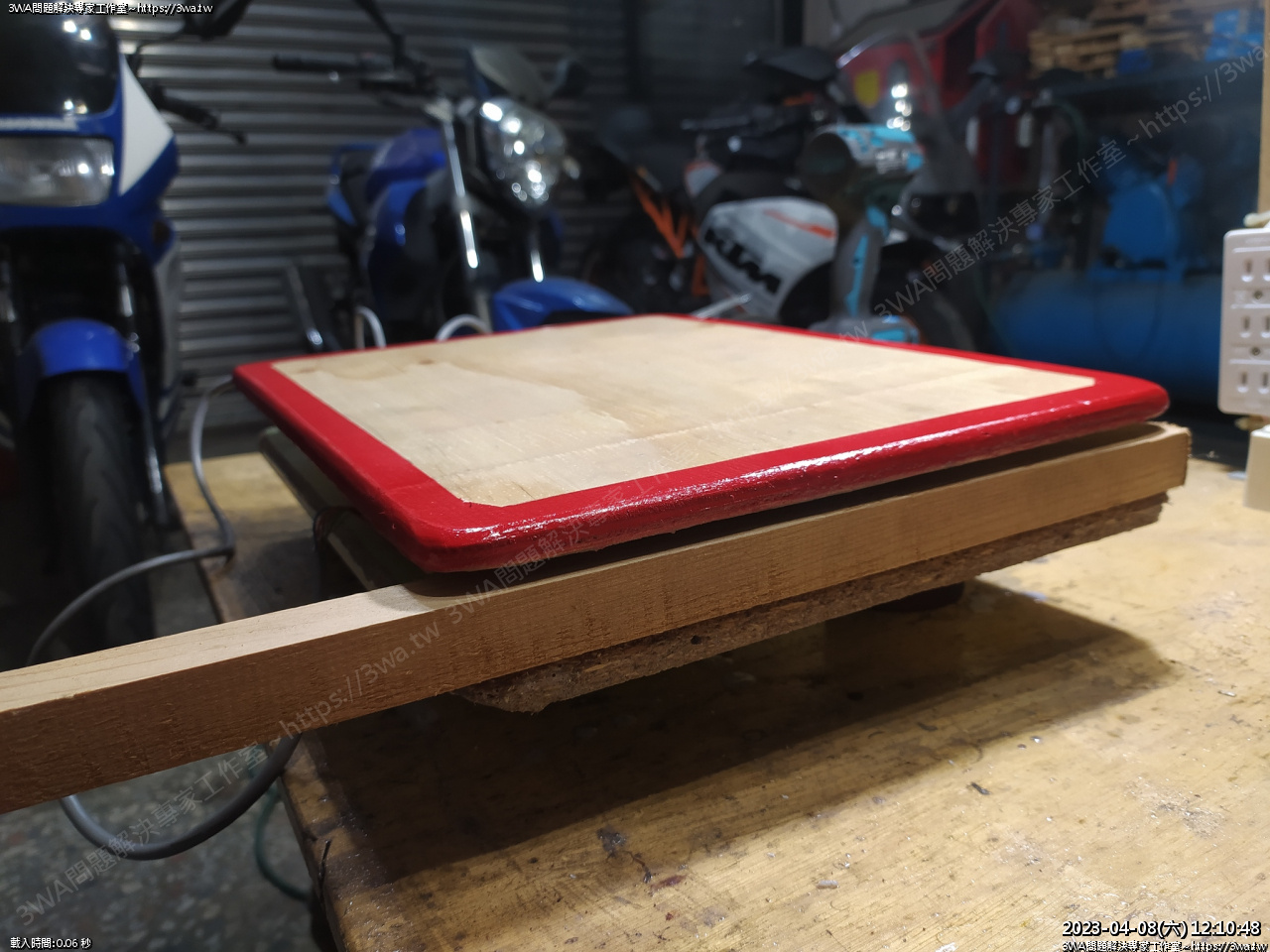

 黏上後，二邊加個木條，防有人惡意踩踏踩壞

 限制最深的深度，如果有人踩上去壓到底卡住，可以到9kg，剛剛好

 大概留個5mm~~10mm

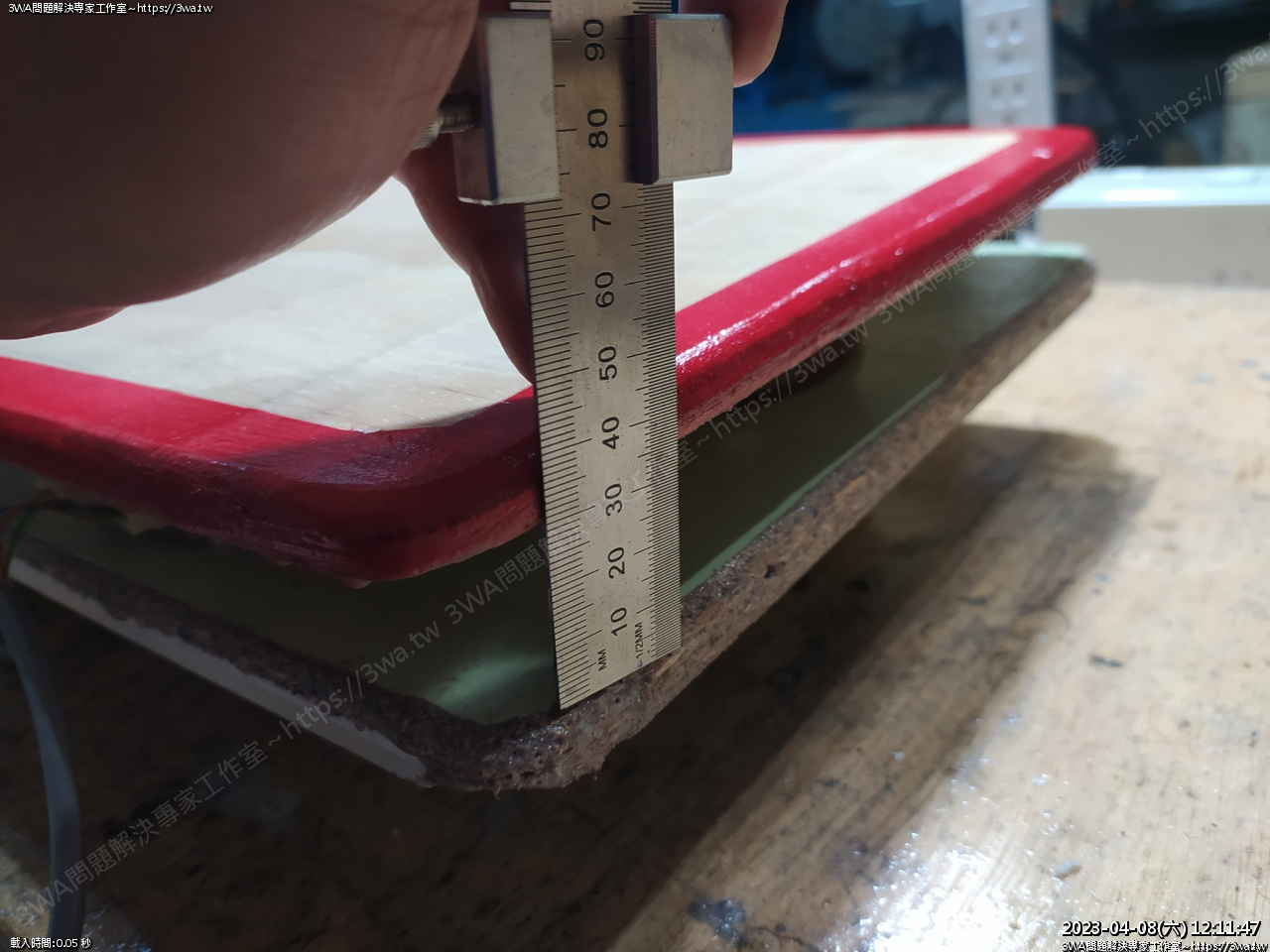

 高目前約3cm

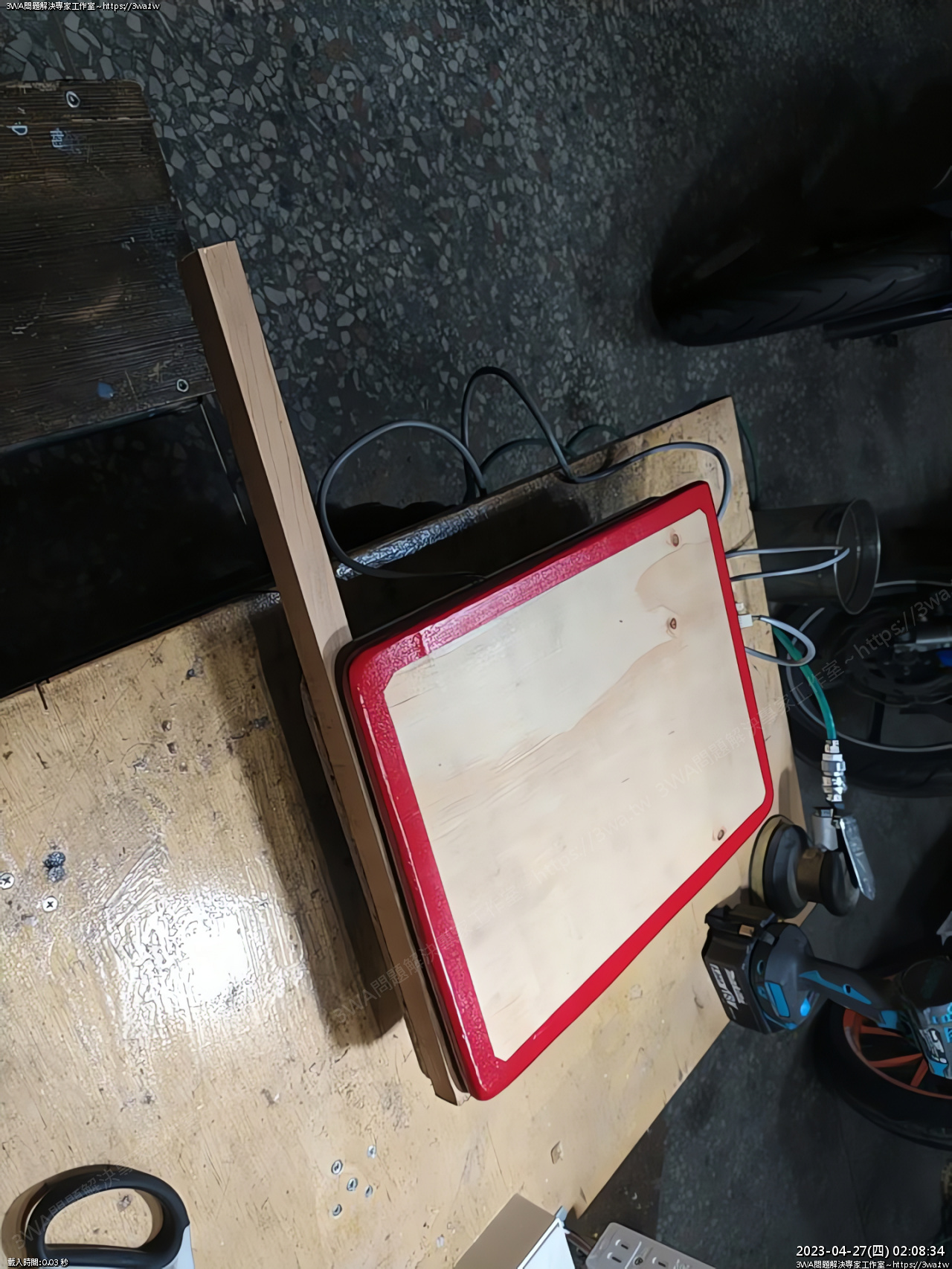

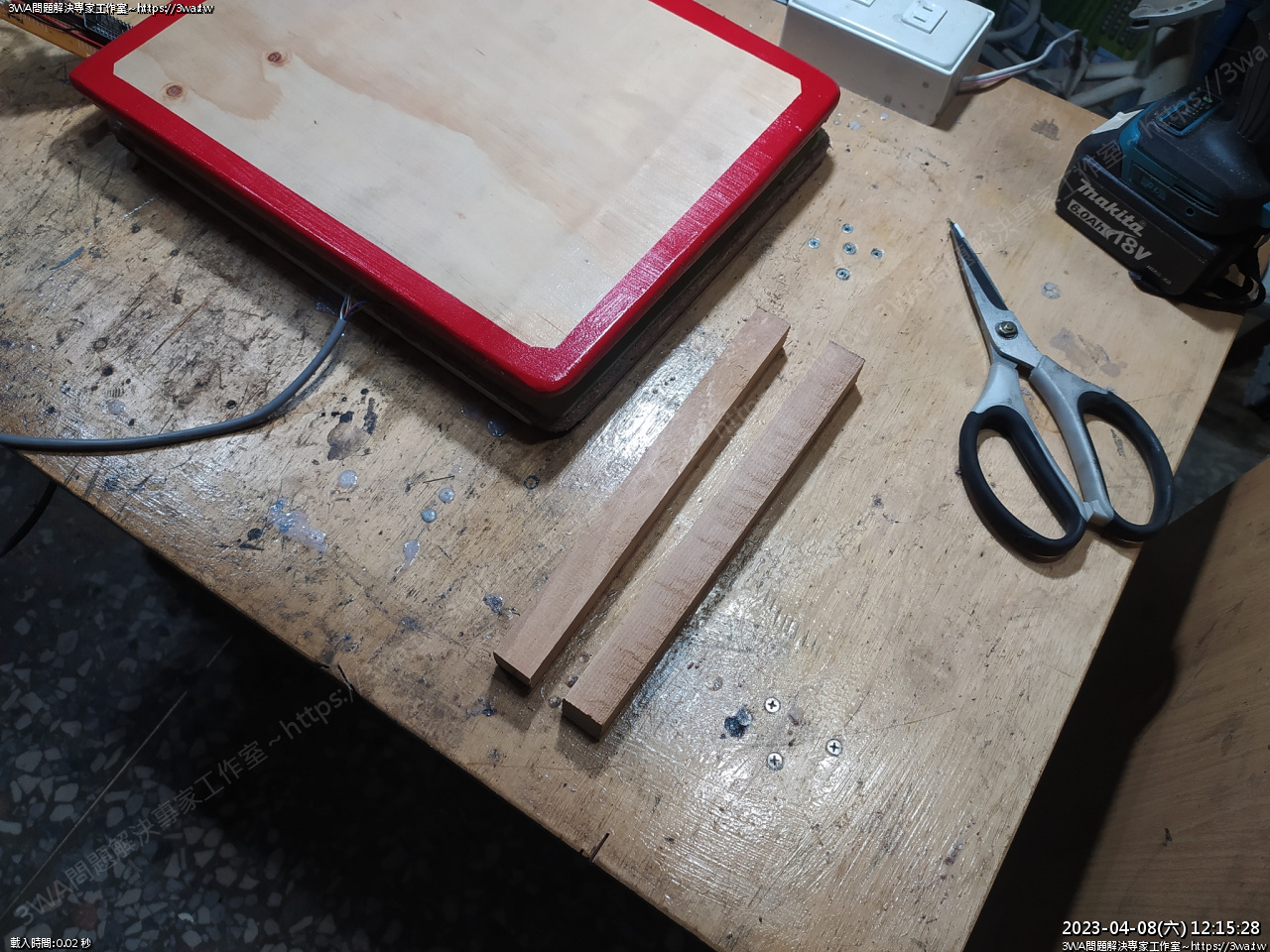

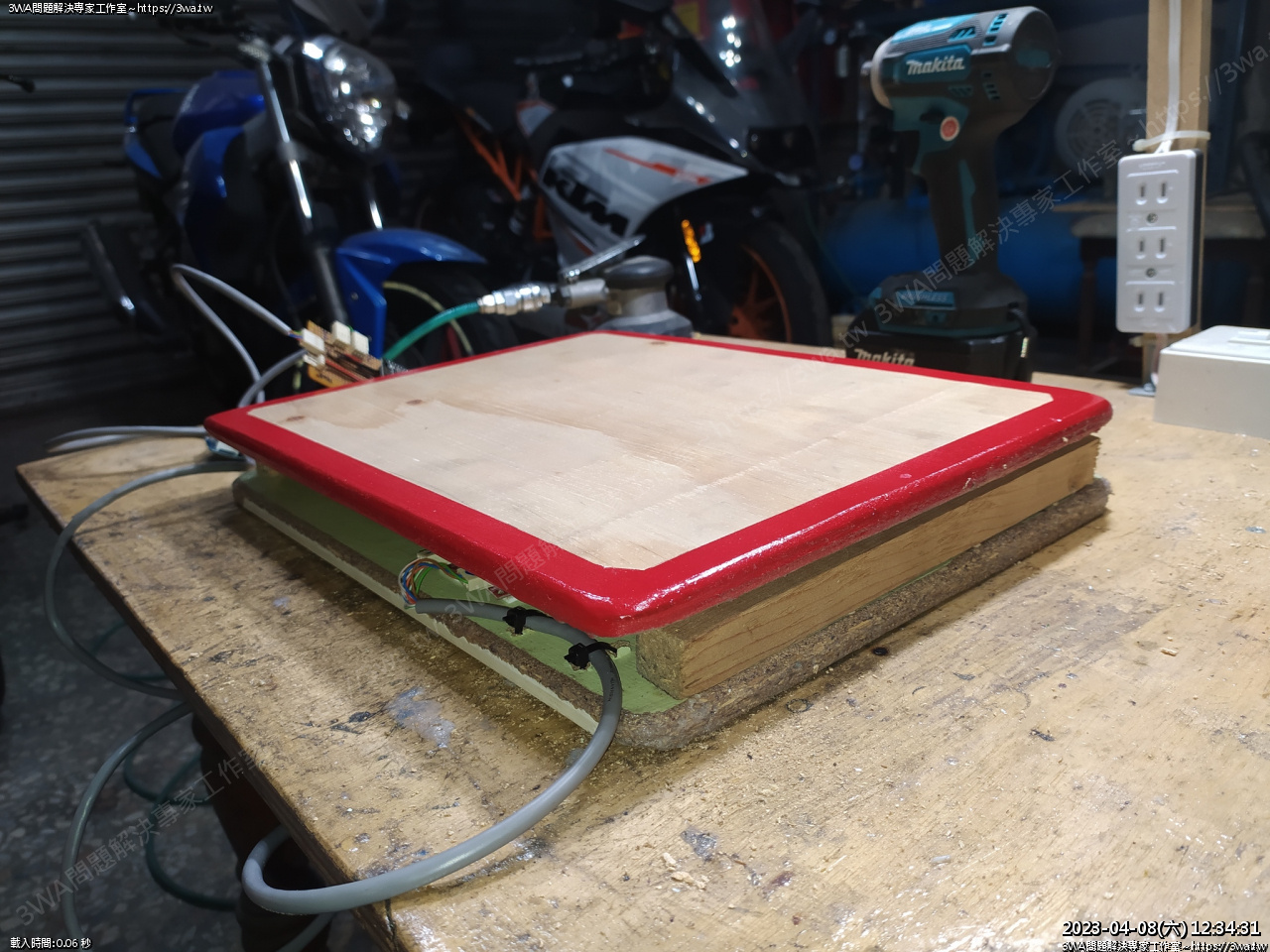

 二邊加裝保護木條

 裝上

 走線保護

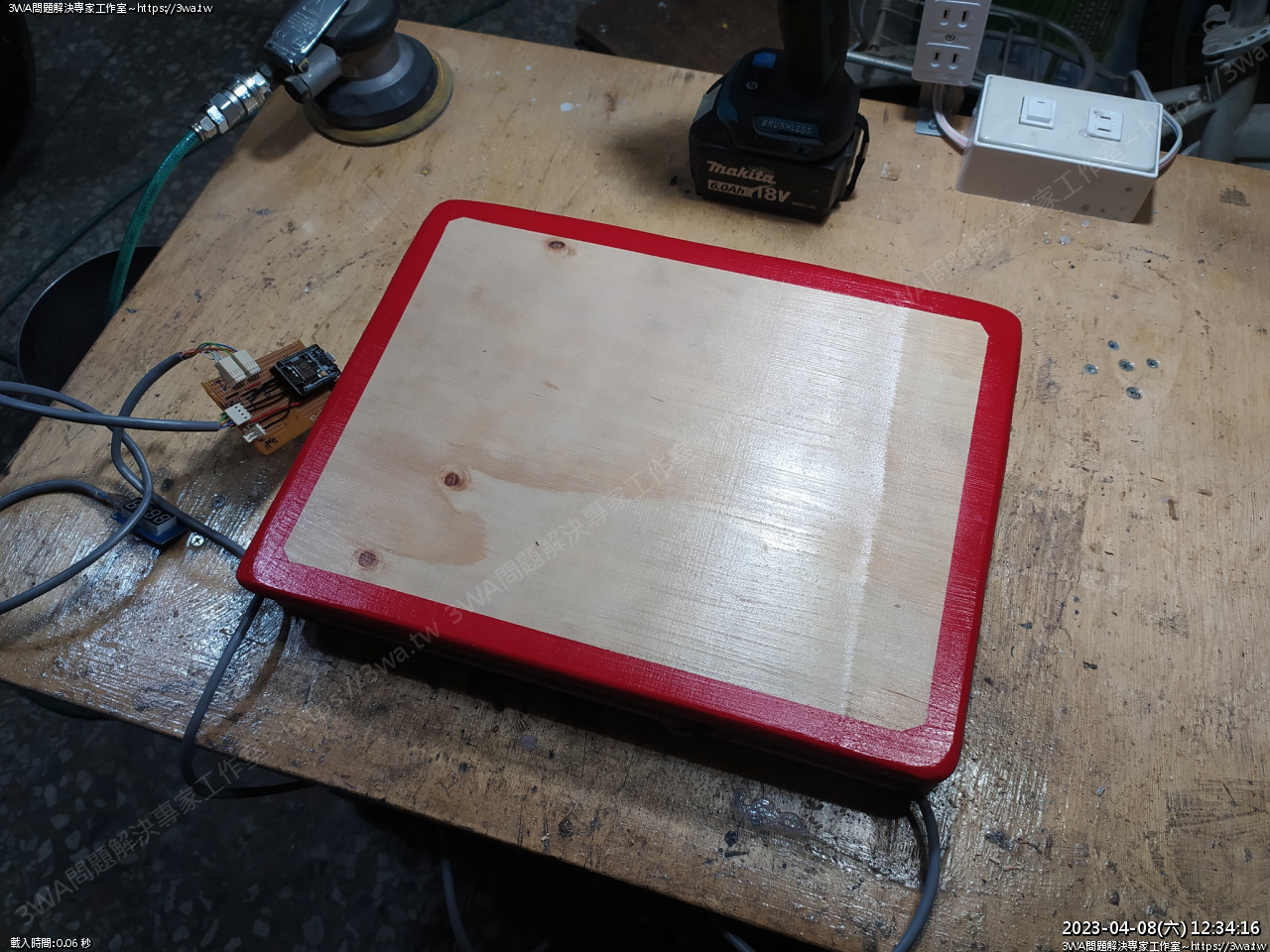

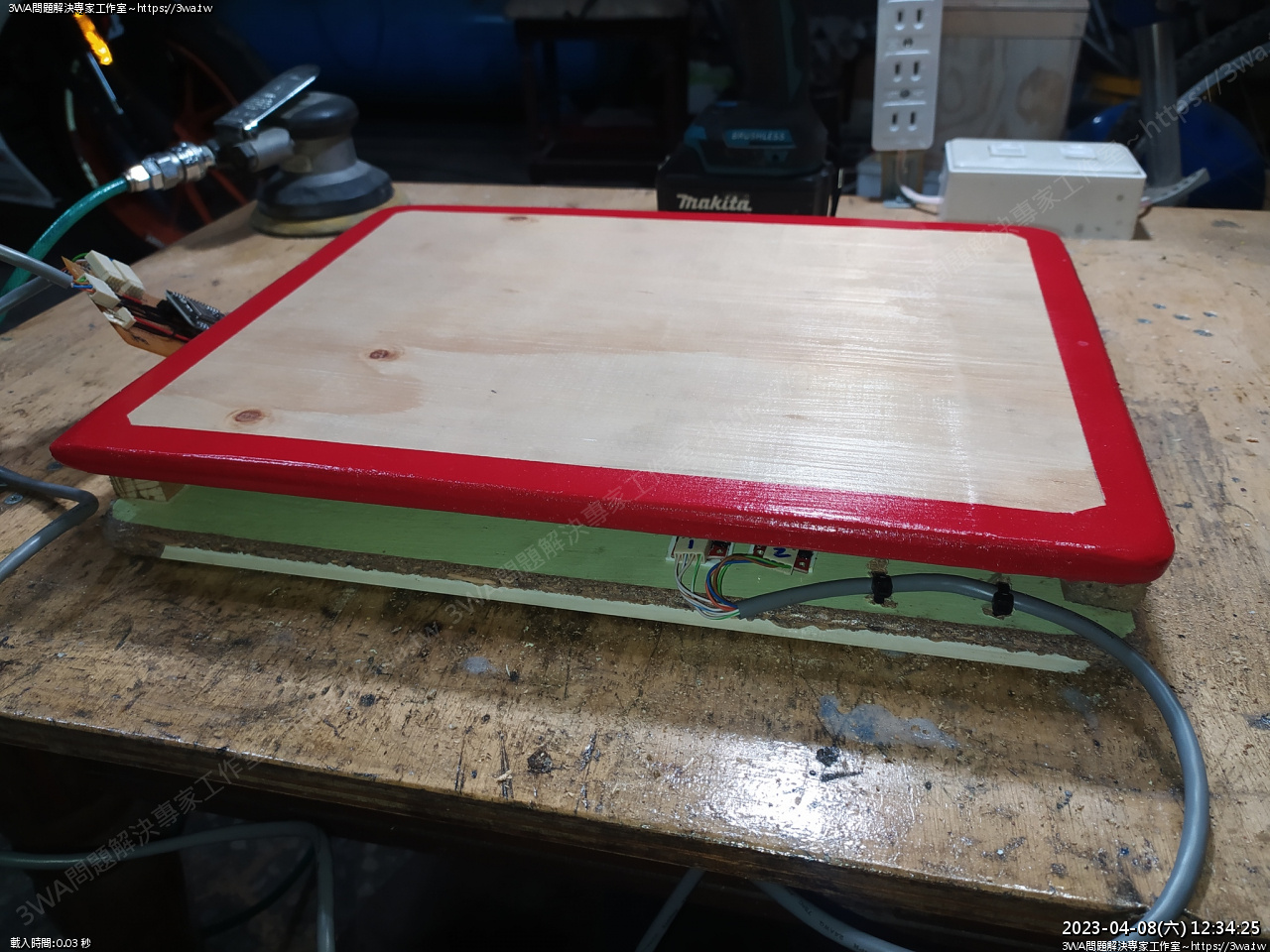

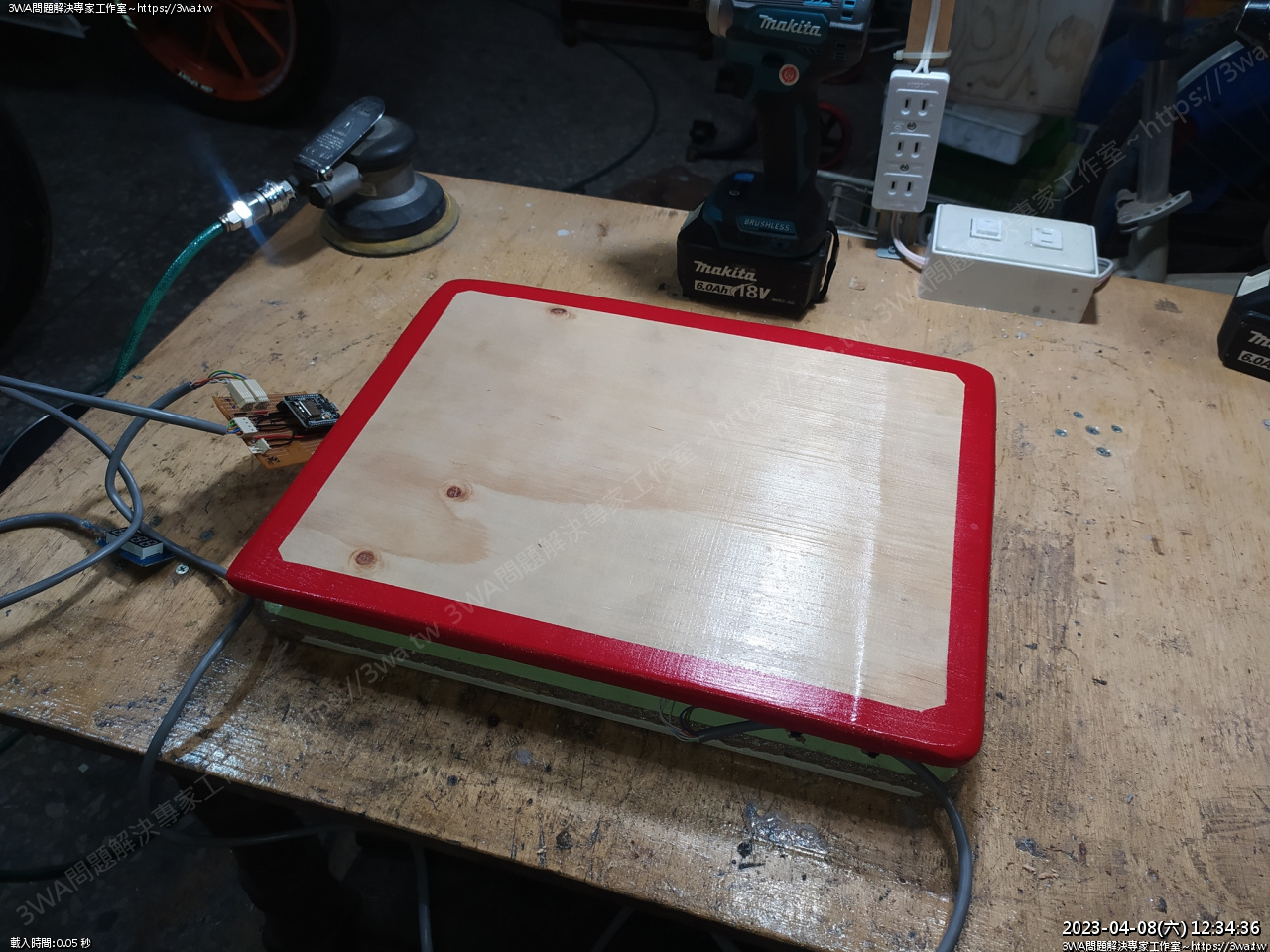

 秤重機製作完成，走線是用網路線，剛好 4+4 共 8 芯

 好了

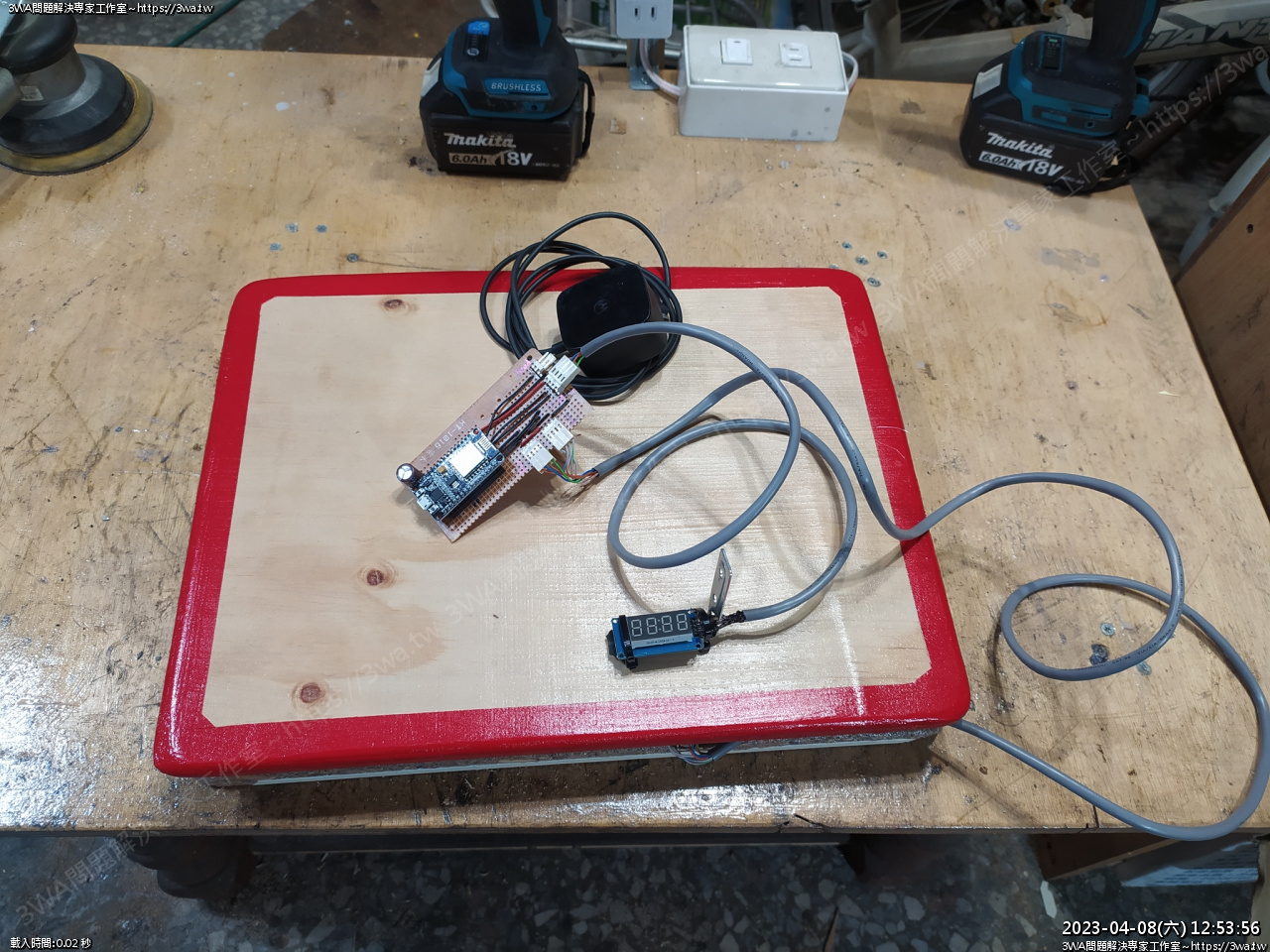

 NodeMcu

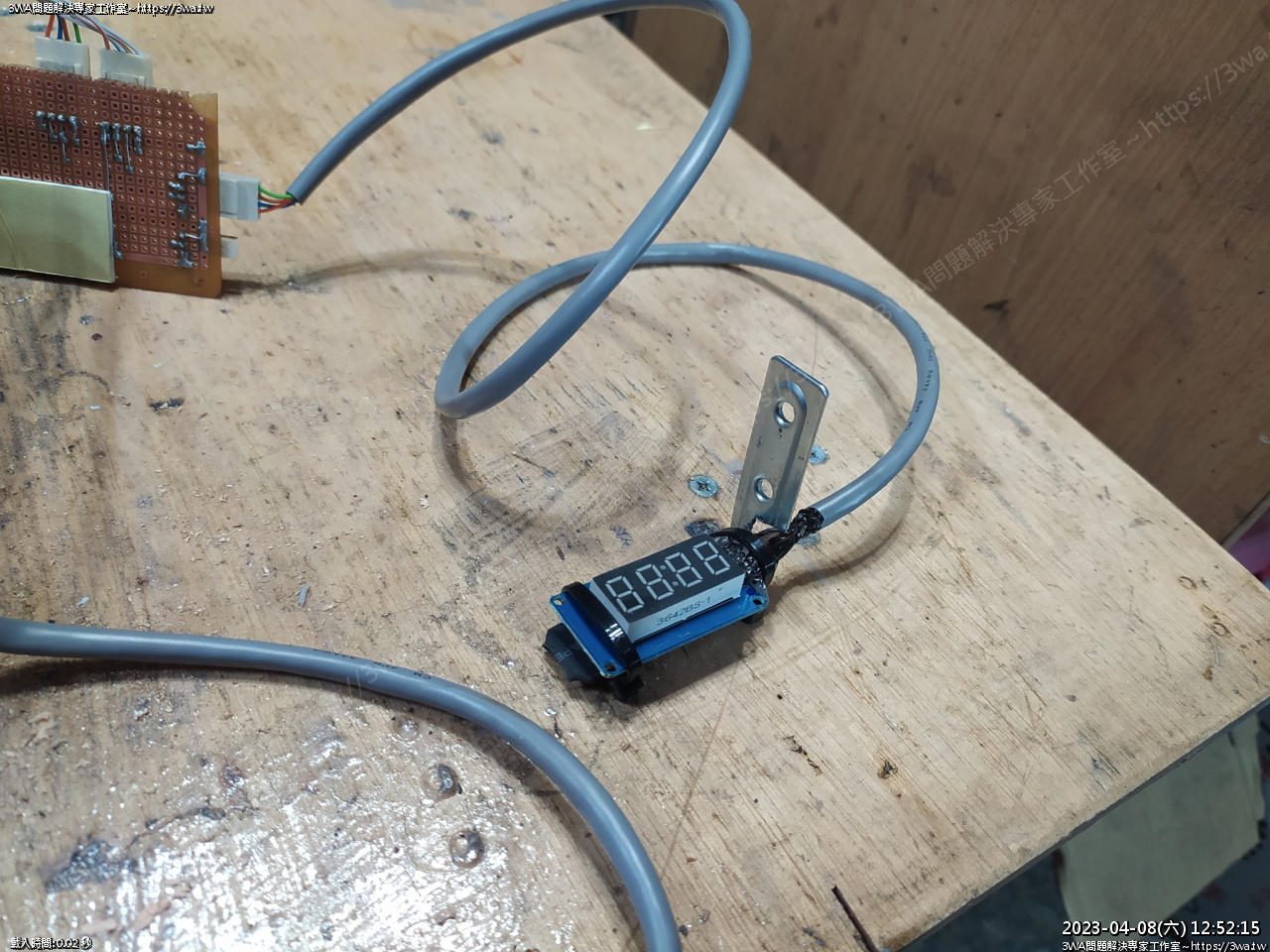

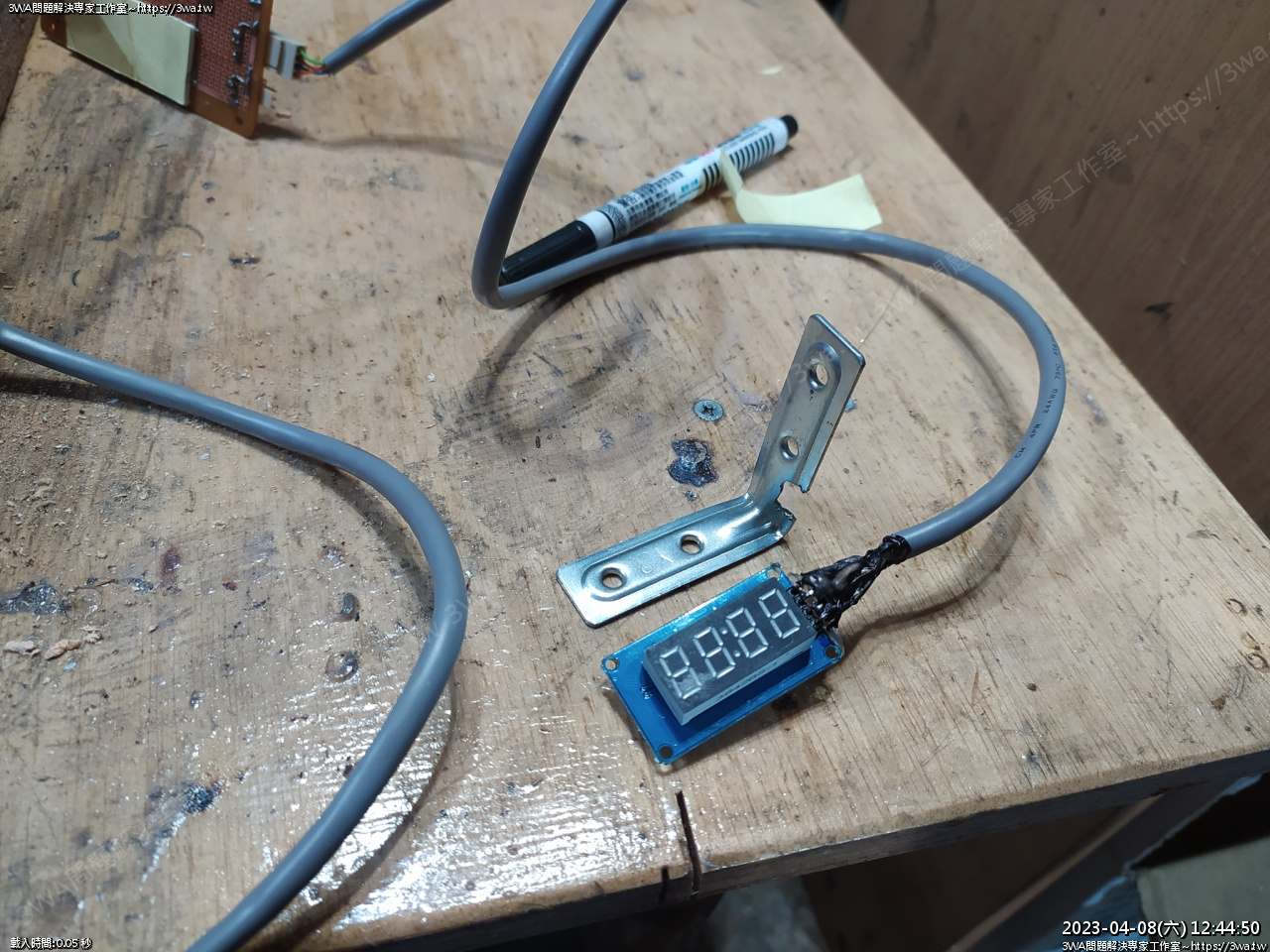

 製作 7段顯示體重

 固定

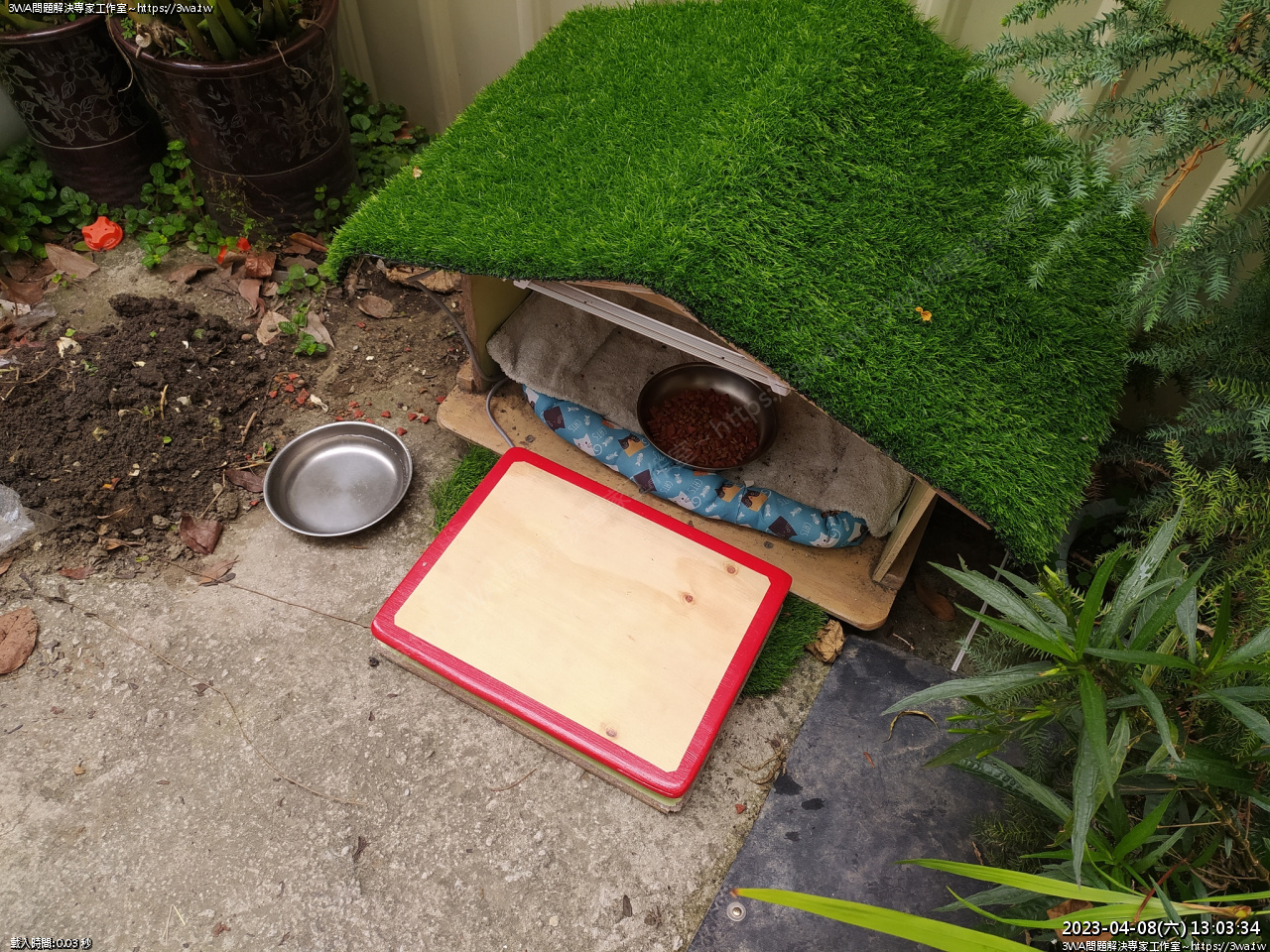

 可以裝到貓屋了

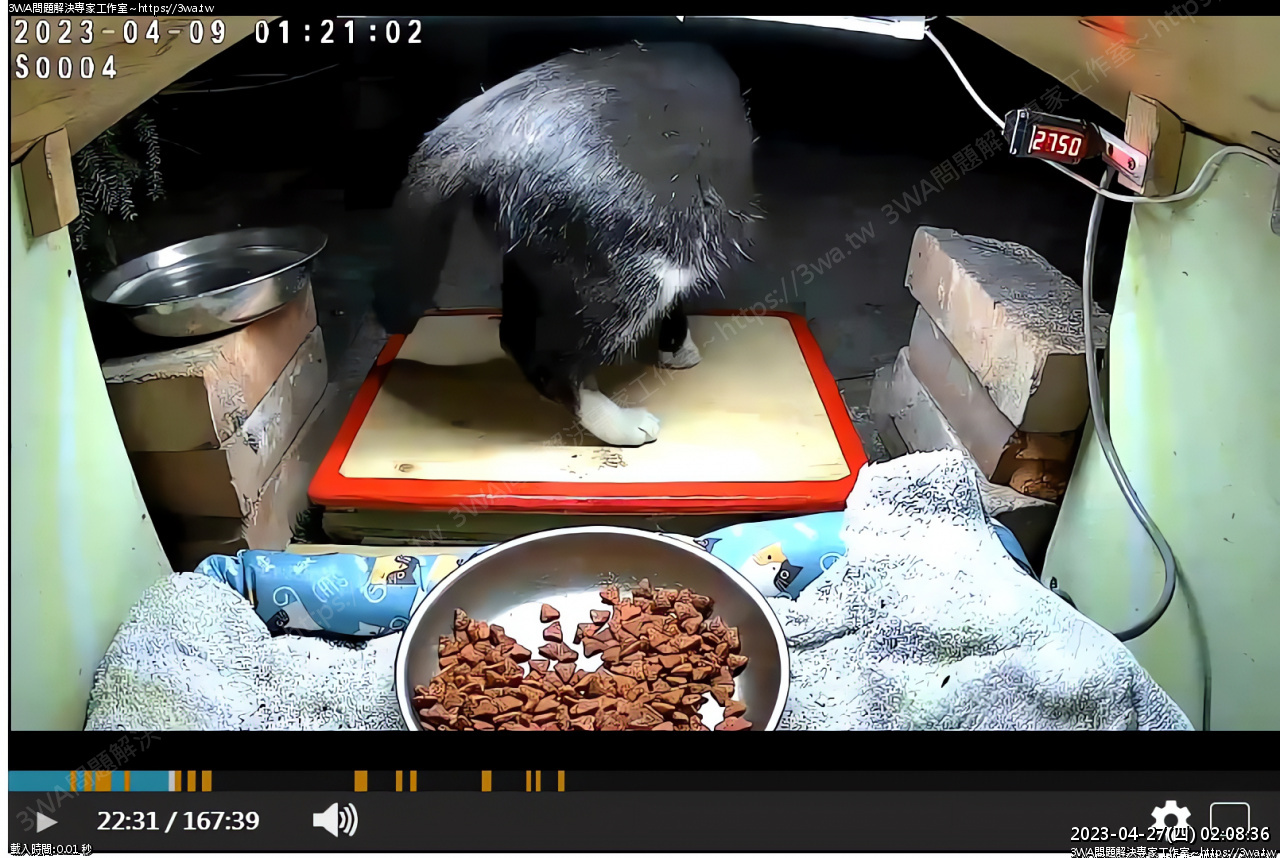

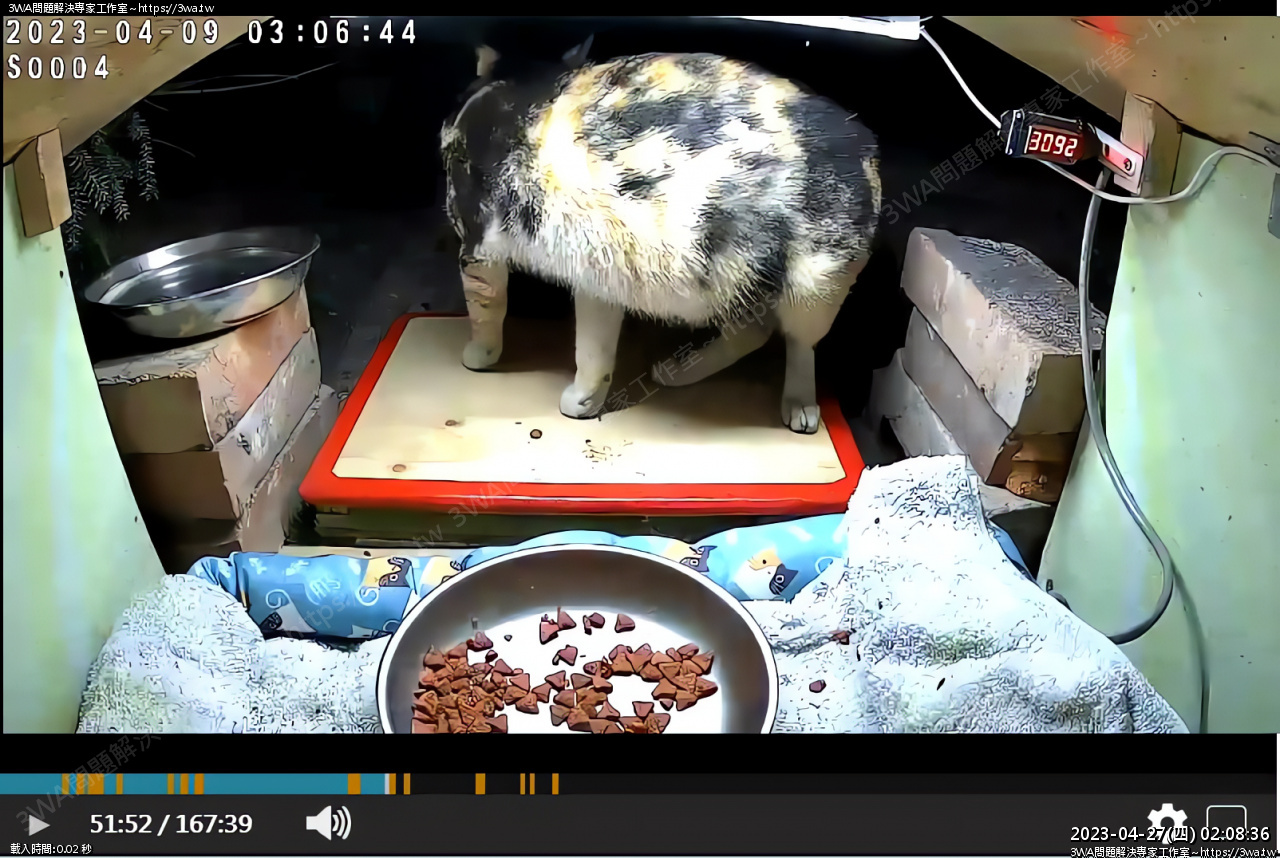

 裝上，後來為了限制貓吃飯時，都會站在板子上，所以二邊加些磚頭限制走位

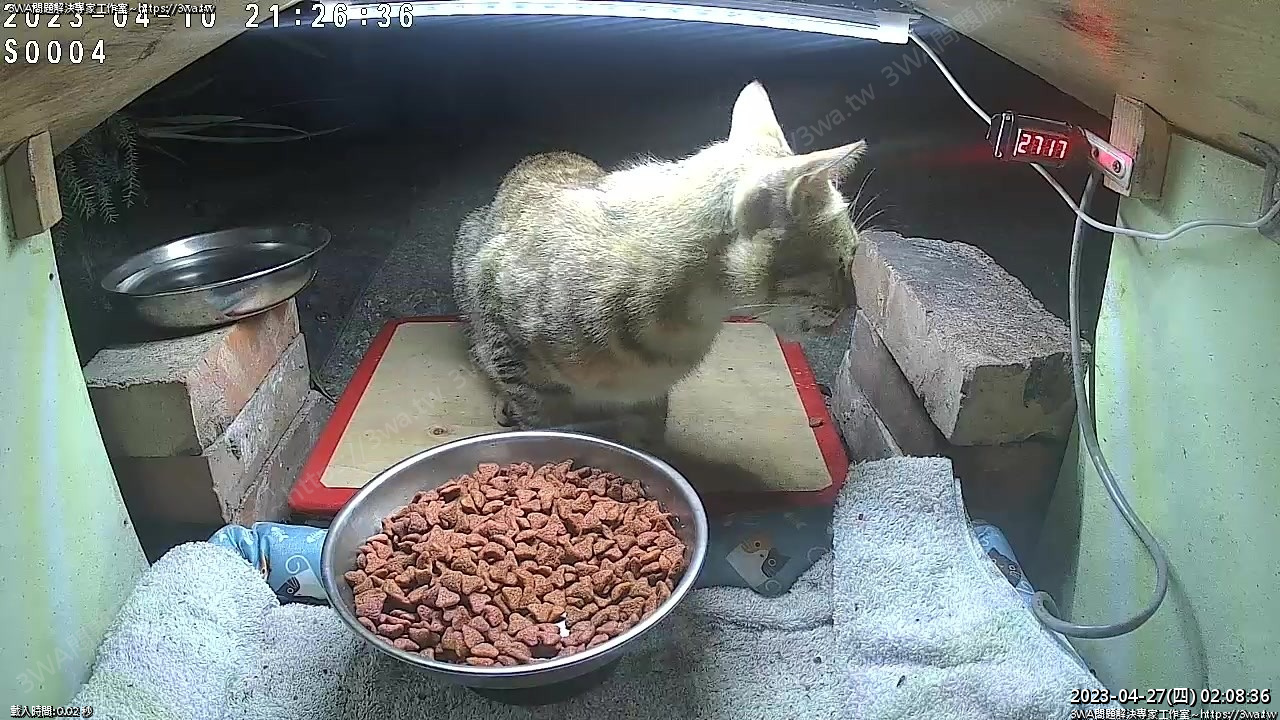

 現在小虎知道自己多重了~~

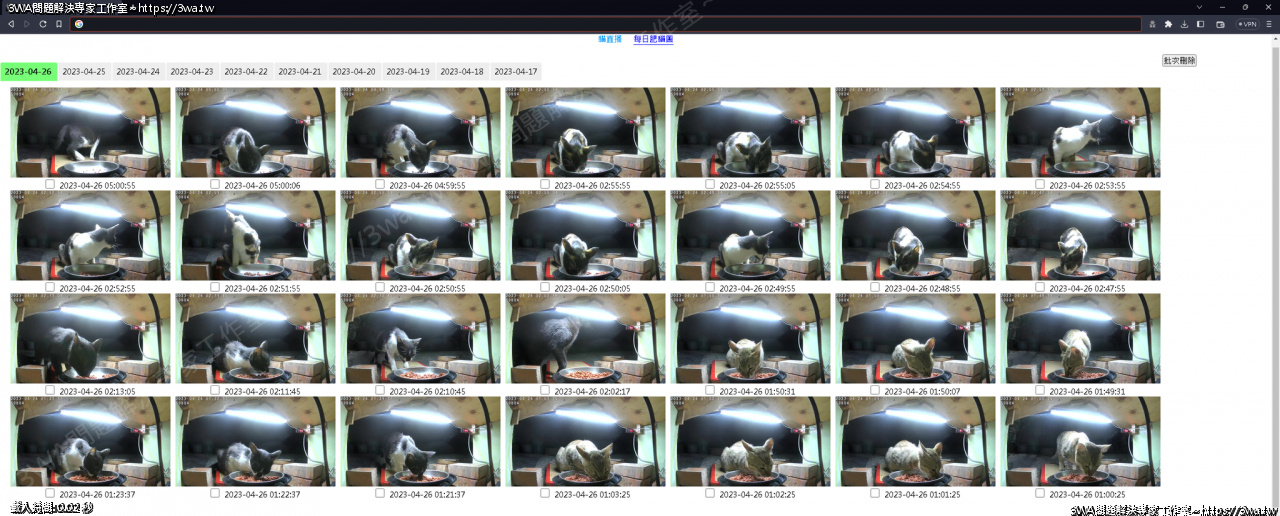

當體重板接收到超過1000g 也會馬上儲存當時的照片

~每日肥貓圖~
