下雨日，很適合繼續研究酷龍轉速表

上禮拜測試完，有幾點還待釐清：

1、輸入端的電阻 220Ω 是否可以用 1KΩ

2、轉速在怠速時，偶爾會有 3xxx 的雜訊

3、按下電發時，Nodemcu 會發生當機，需要按 Reset 或等一會讓他自己恢復運作

4、是否使用市售現成的 Buck (DC-DC) 降壓轉換器就可以免接電容

5、輸入端增加基納二極體限制電壓上限約 5V

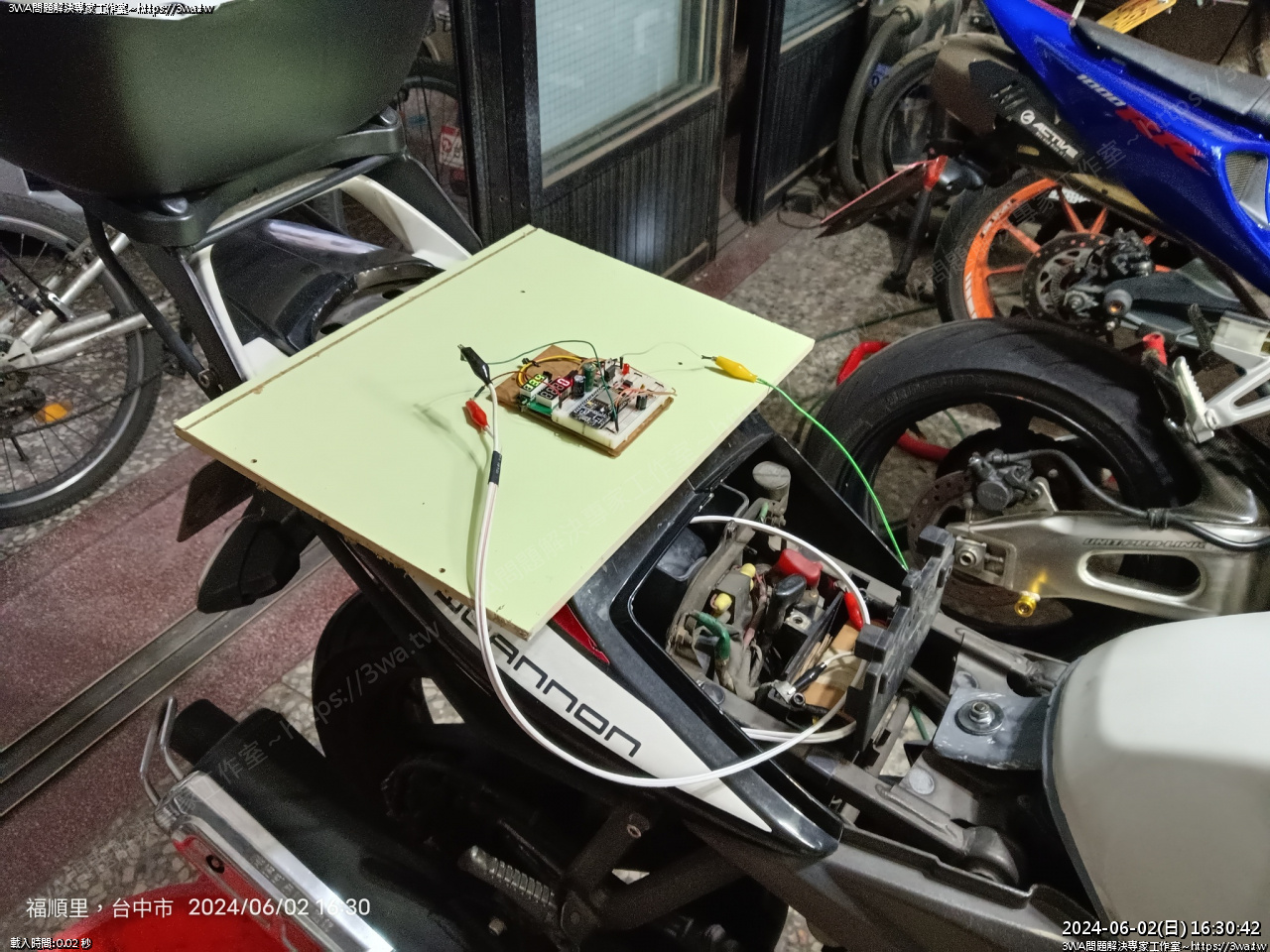

上次接出來的線頭，從油箱旁的縫延伸出來

轉速表開發只需要

VCC

GND

高壓線圈訊號線

共三條即可

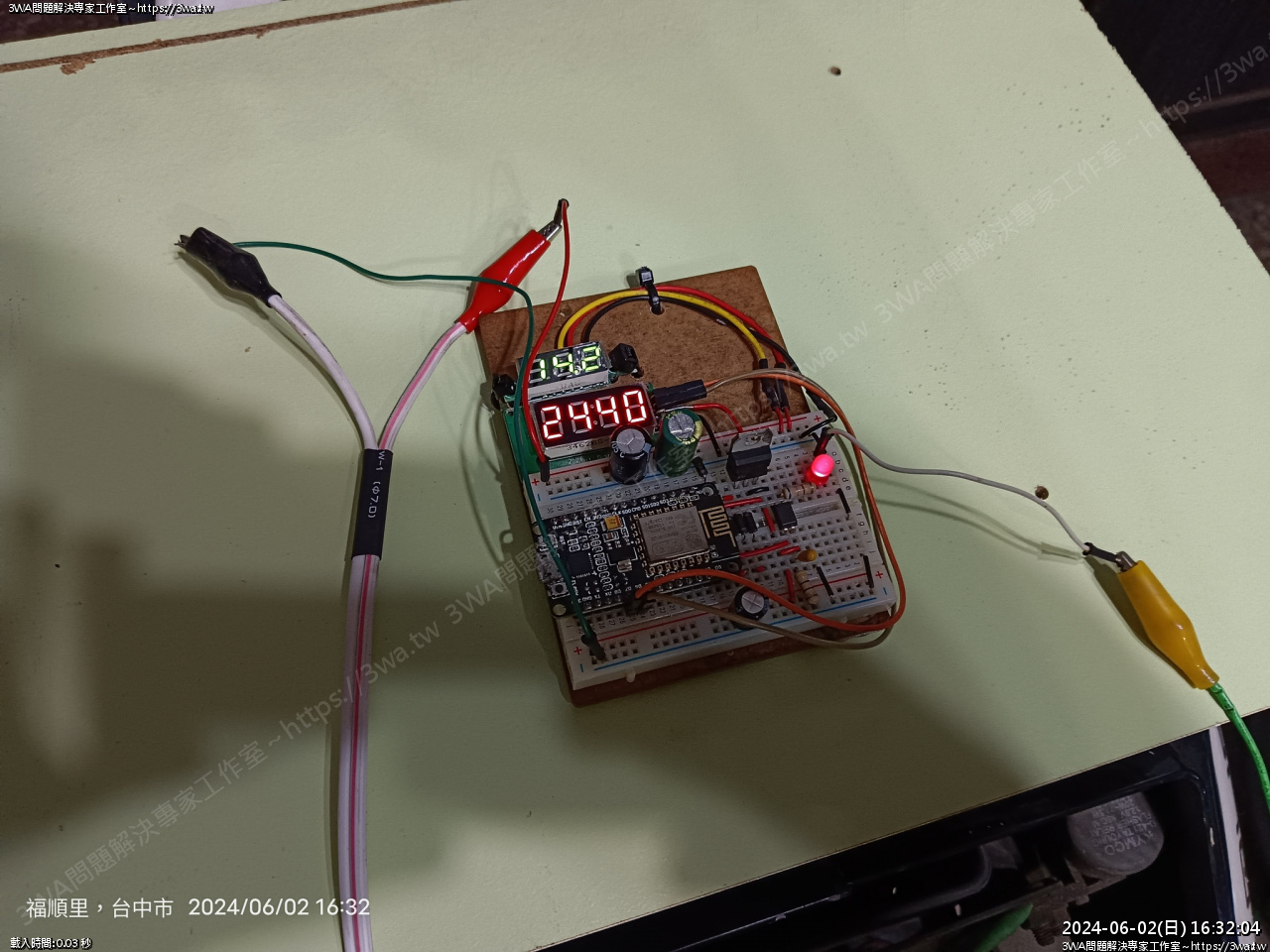

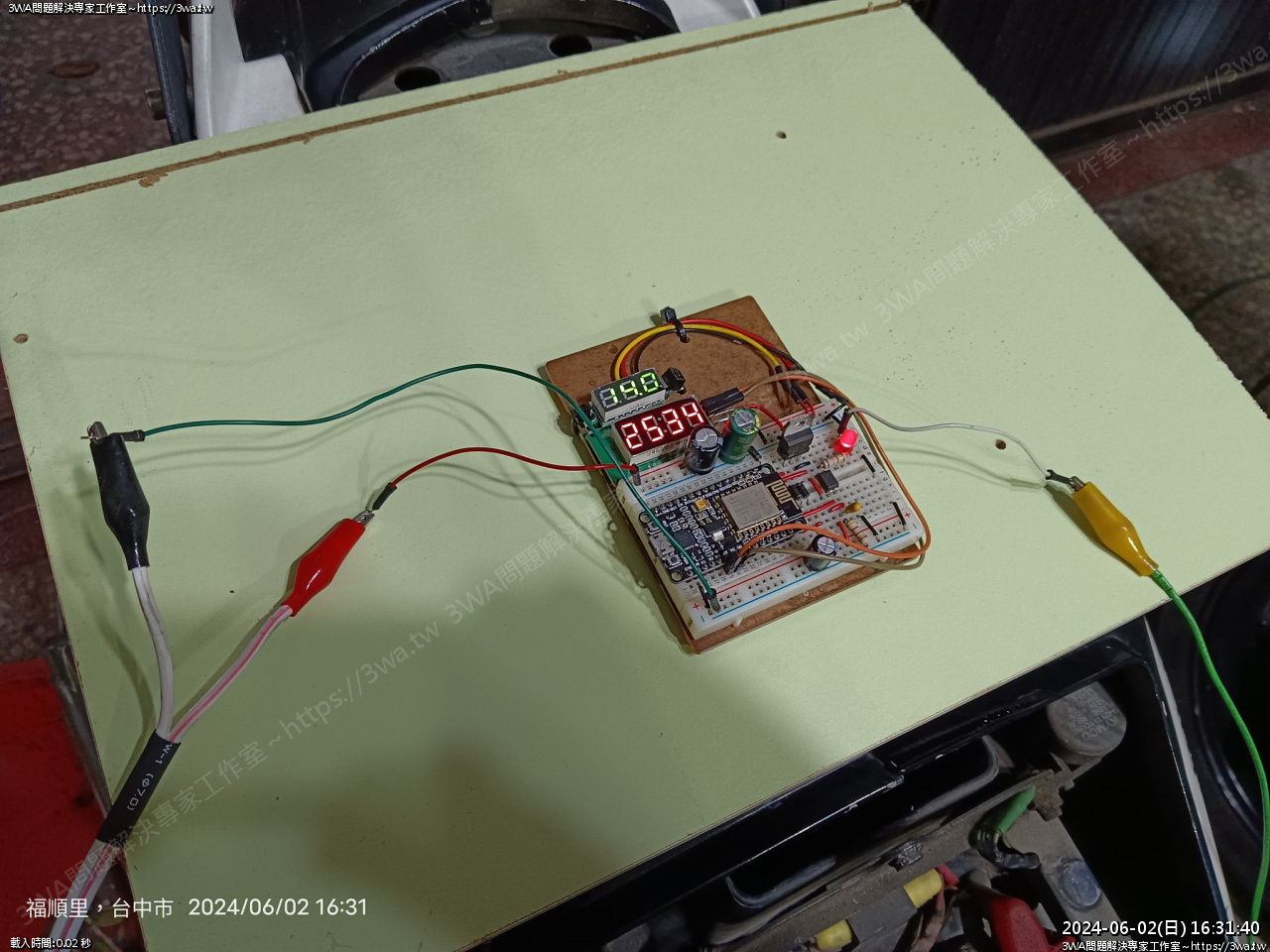

首先先測試上禮拜的電路，偶爾仍會出現 3XXX

看來不是接觸不良的樣子

接出來的線頭 OK

先驗證 1、輸入端的電阻 220Ω 或 470Ω 或 680 Ω 是否可以用 1KΩ

這比較好驗證，拿出 1KΩ 1/2w 電阻

換好了~1KΩ換上，680Ω 換下

仍可以正常運作，相當好

在可以運作的情況下，經過的電流我是覺得越小越好 :)

輸入端換上 1KΩ 電阻，轉速表可以正常運作

1、輸入端的電阻 220Ω 是否可以用 1KΩ 第一個問題解決

不過無法改善怠速時偶發的 3xxx 轉雜訊

接下來是這個鉭質電容的耦合，原本想利用這個 0.1㎌ 來消除雜訊

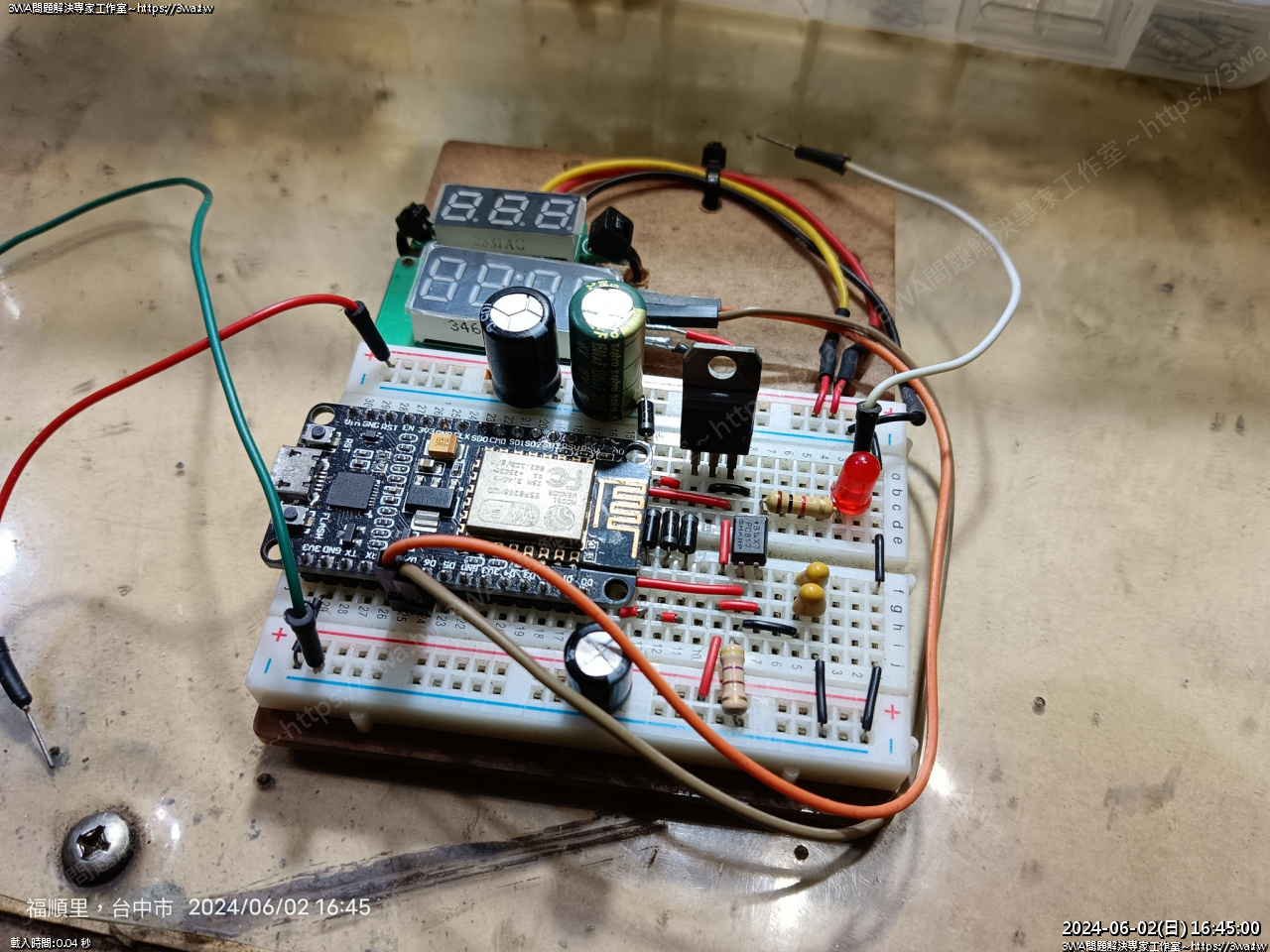

嘗試裝二顆看看，電容並聯，容值相加

0.1㎌+0.1㎌ = 0.2㎌

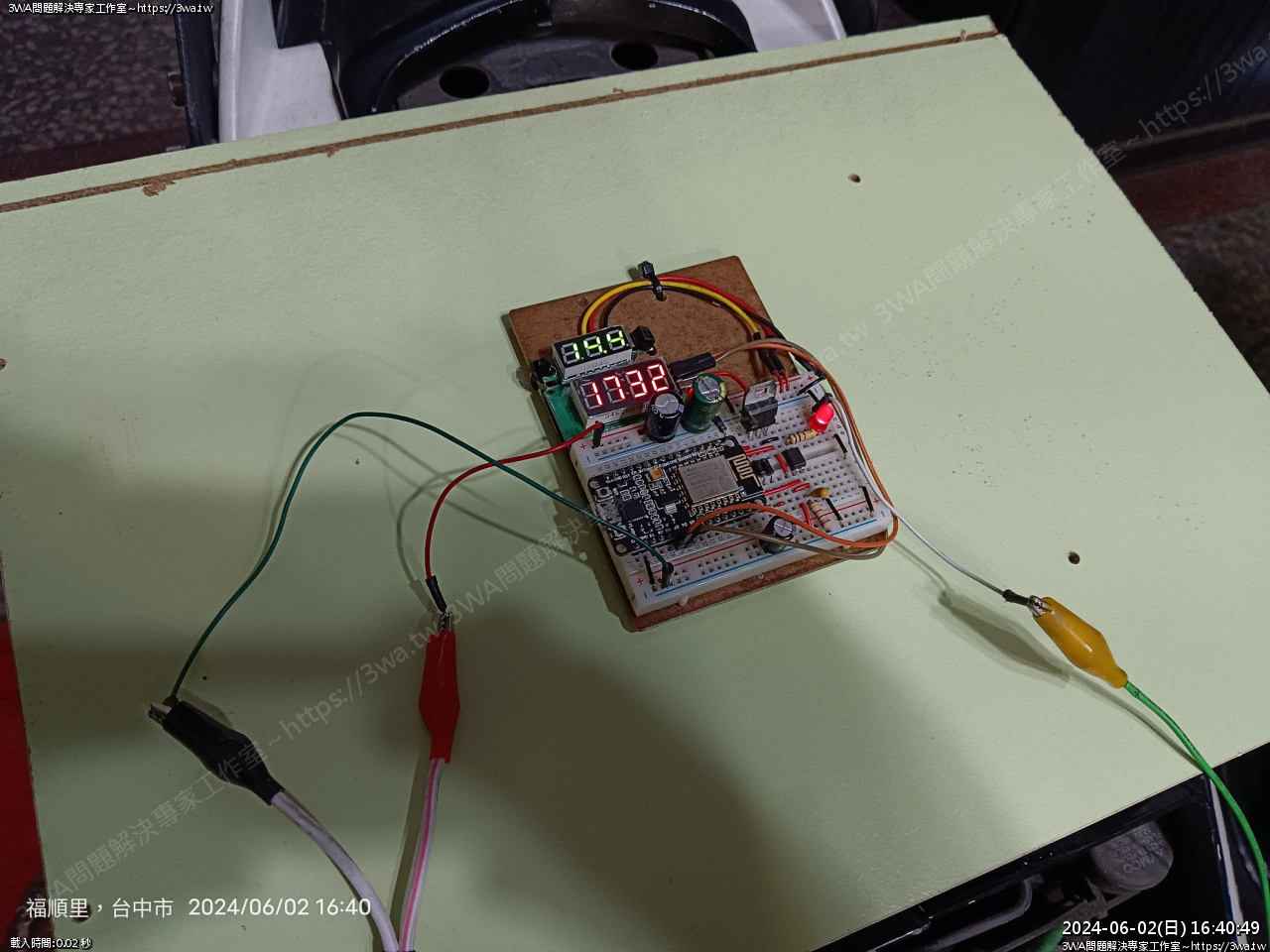

裝上車測試，發現出現 3xxx 的頻率更高了

有試著裝三顆，更加嚴重

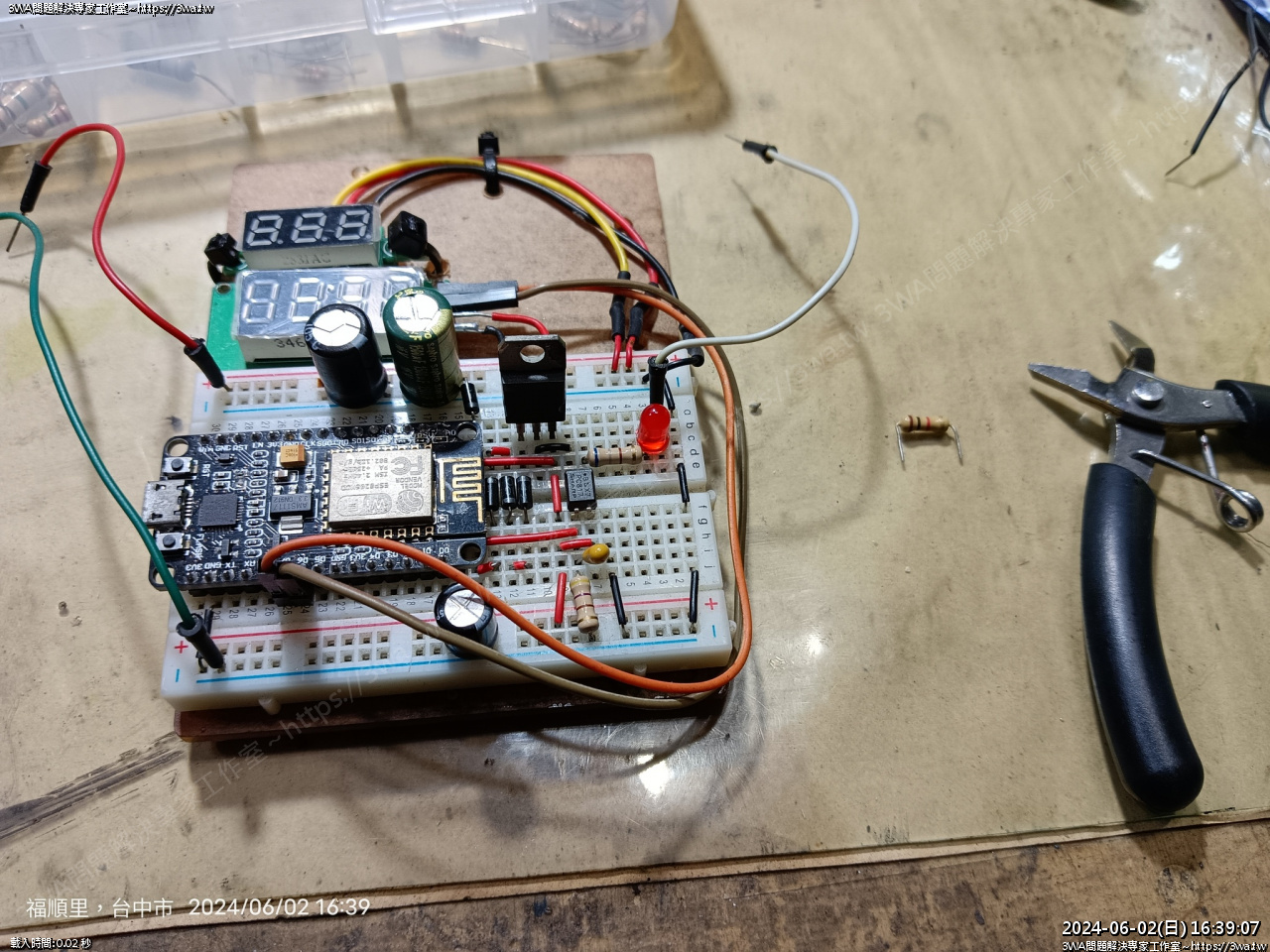

那乾脆就全拔了

把鉭質電容都拔除後，完全沒雜訊息了

2、轉速在怠速時，偶爾會有 3xxx 的雜訊 第二個問題解決

接下來處理第三個問題

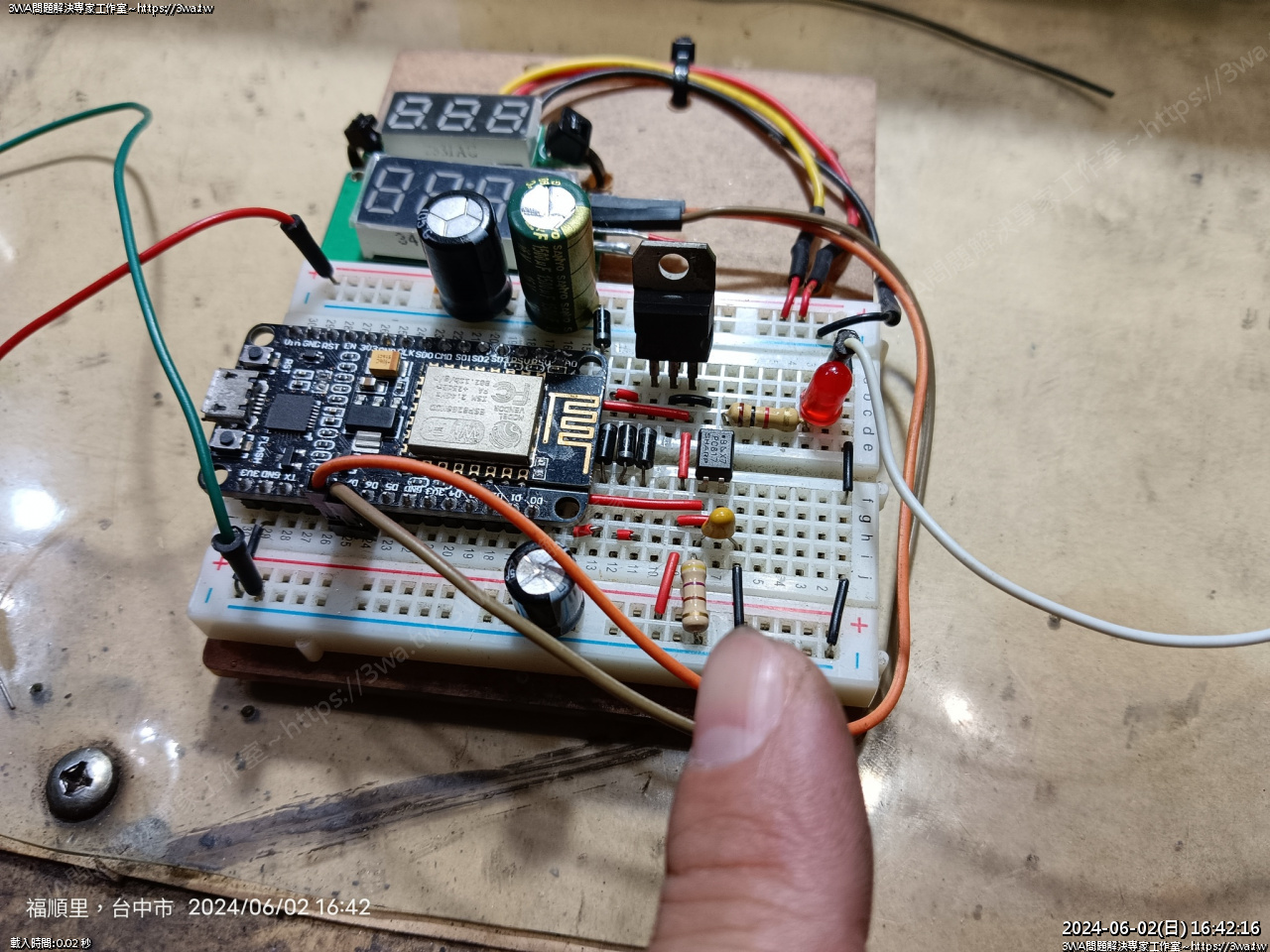

3、按下電發時，Nodemcu 會發生當機，需要按 Reset 或等一會讓他自己恢復運作

Nodemcu 當機我在想是發動時，電壓忽然下降，低到 7805 轉出的電壓可能低於

Nodemcu 運作的電壓，電力不足就當機，那試著加點電容看看能不能解決

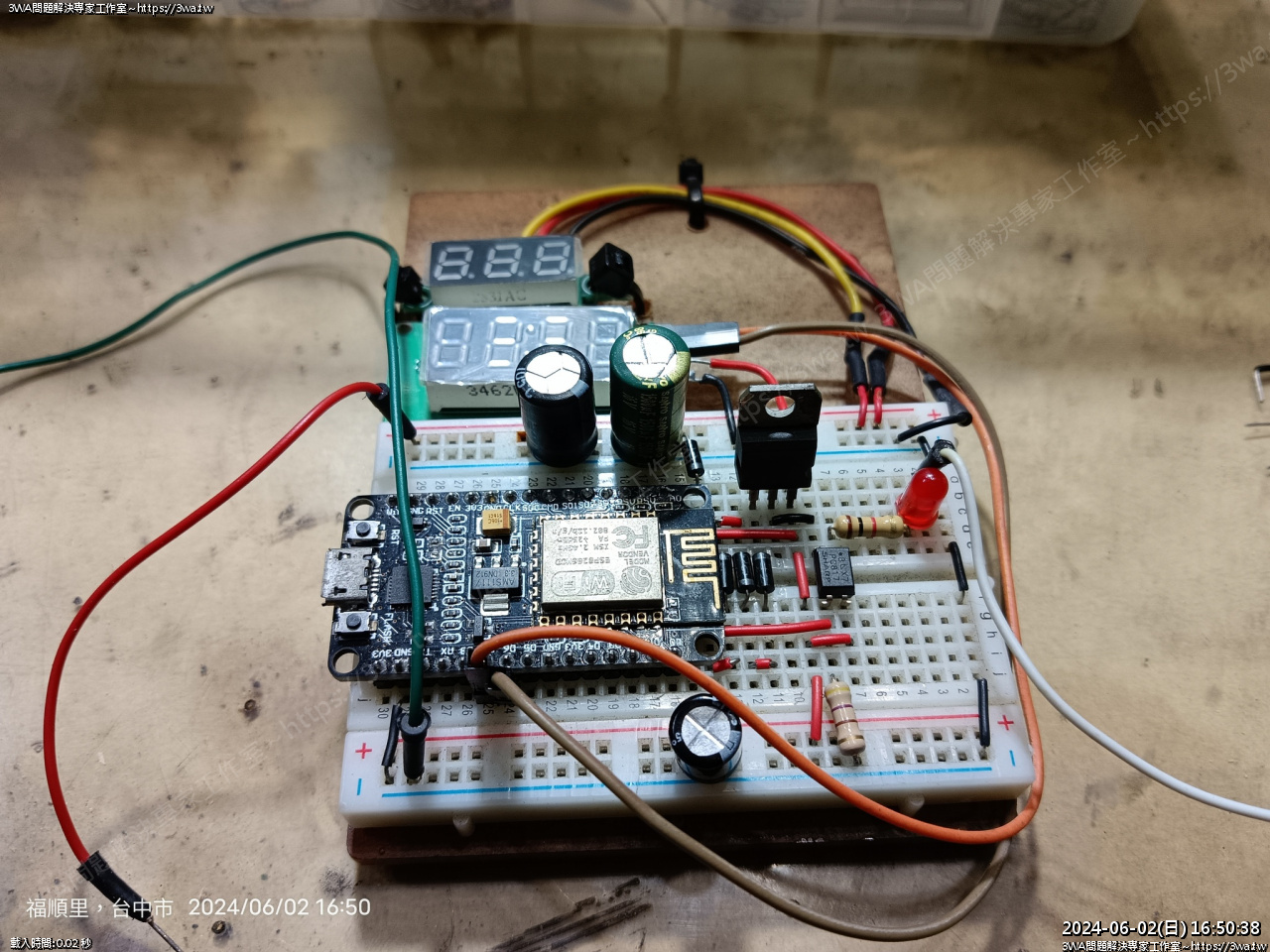

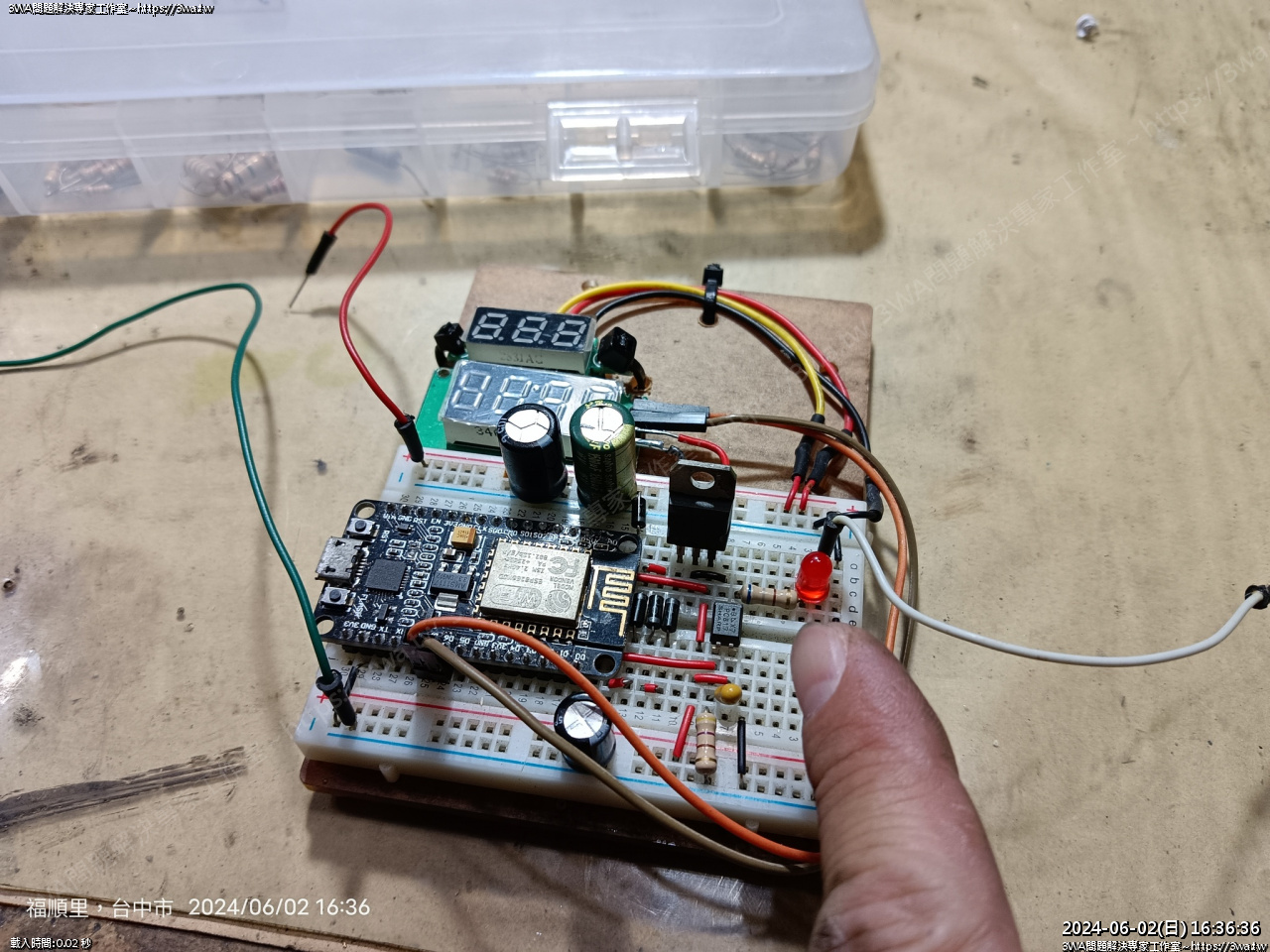

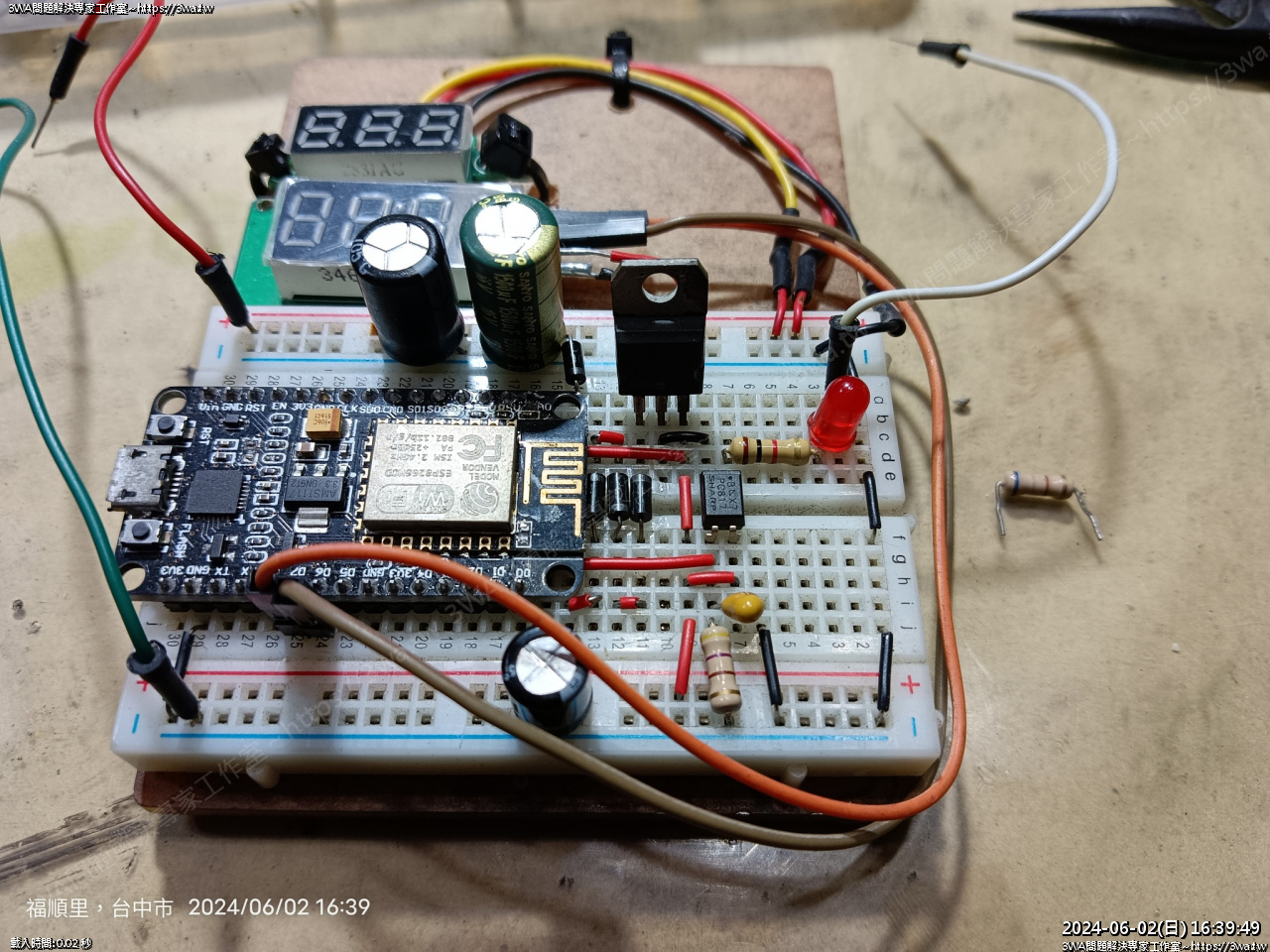

我嘗試在輸入端 12V 的地方加上額外的電容、7805 轉完也加了一個  330㎌

經實驗發現是  7805 這裡的 5V 供給 Nodemcu 的電才會有影響

所以目前是 220㎌+330㎌ = 550㎌ 就可以儲存一些電

在發動時，這時電容放電讓 Nodemcu 仍有足夠的電力可以繼續運作，就不會當機了

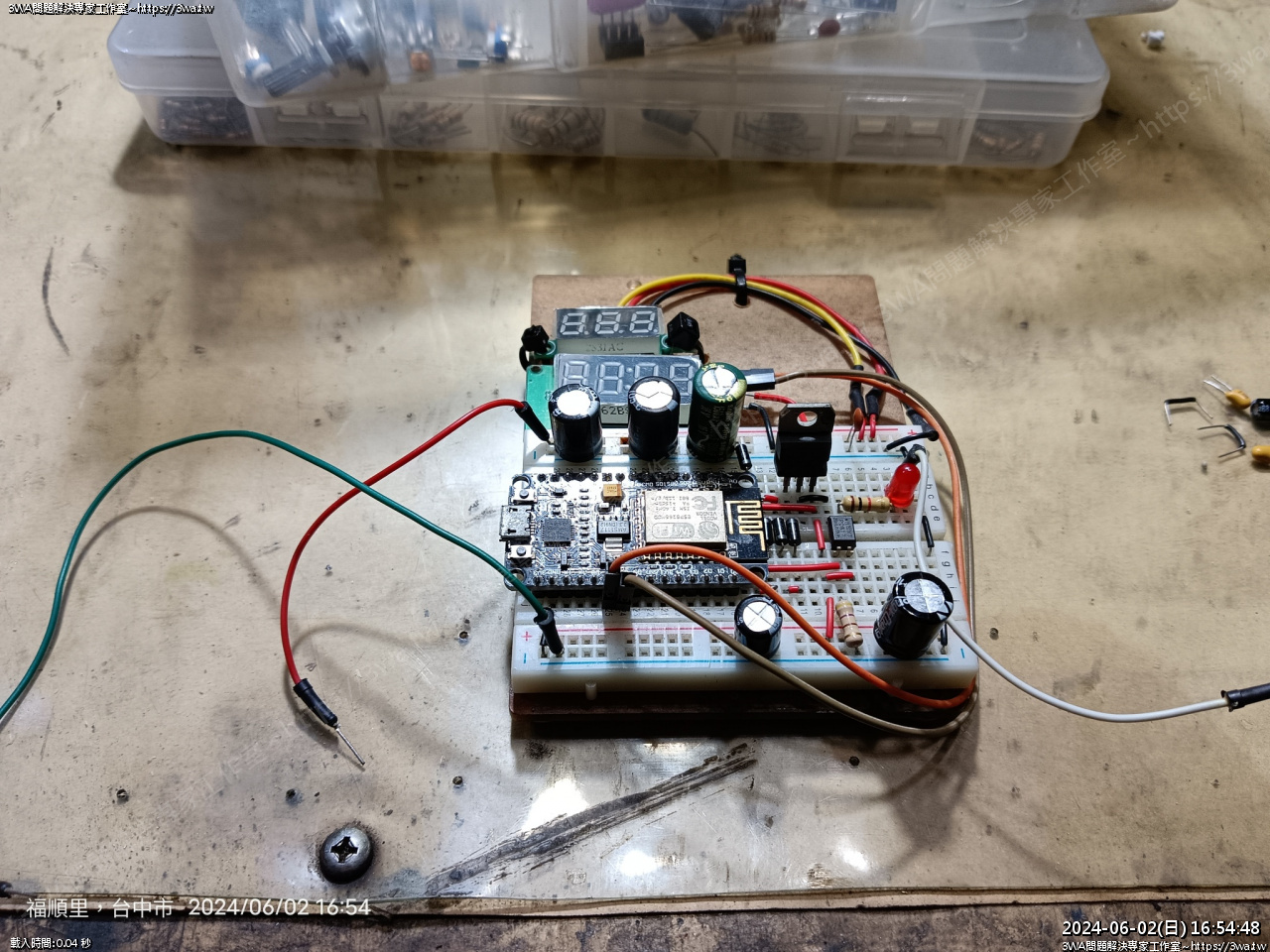

這樣電路就可以再作一些維修，把 5V 這裡的電容換成 1000㎌ / 25V

測發了幾次沒再 Crash 了，相當好

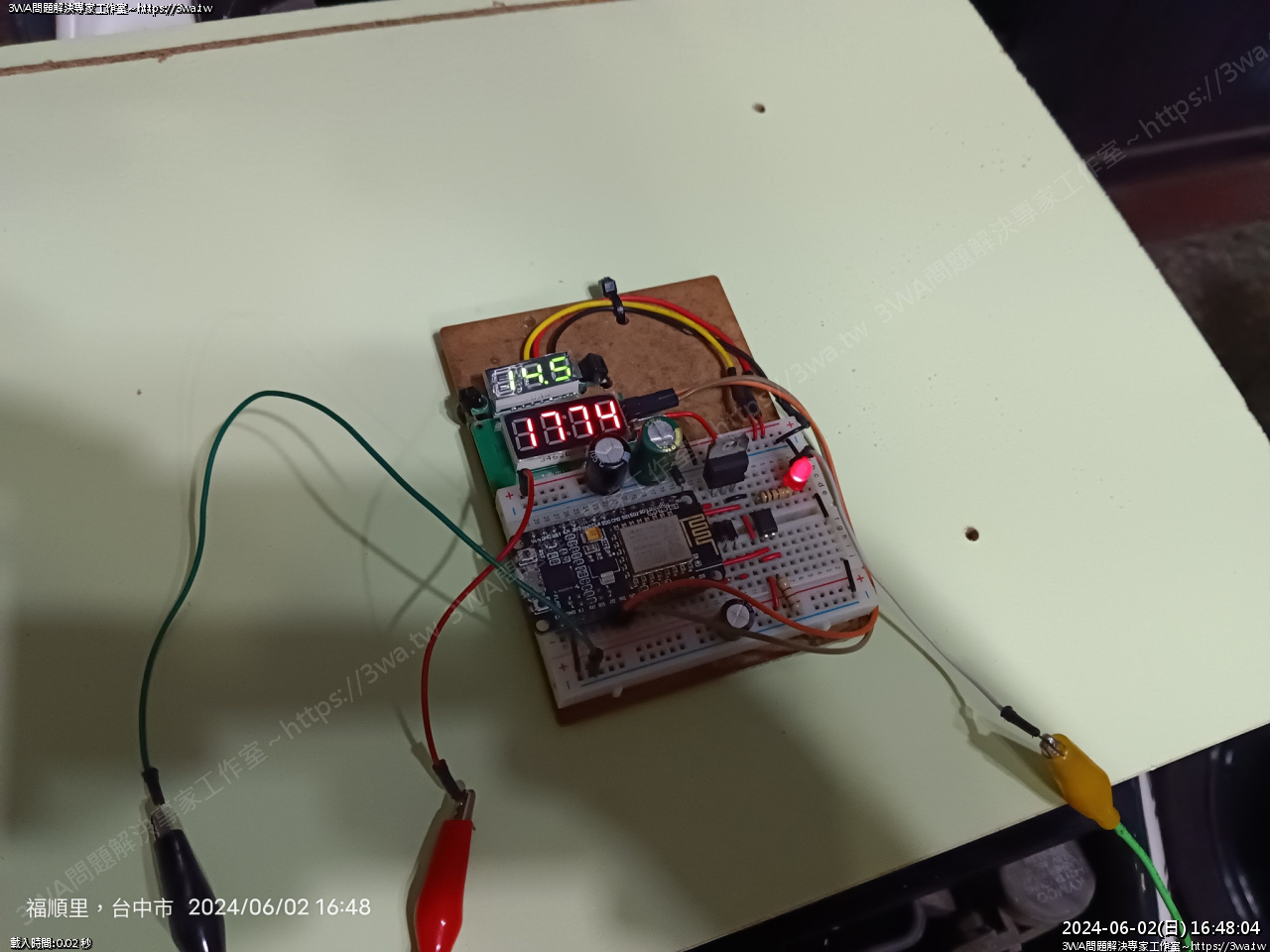

7805 出來的 5V 在上面這影片是用 220㎌ + 330㎌ = 550㎌

發動時就可以 hold 讓 Nodemcu 不會當機~~

也許為了保險起見，不是每台都可以像羽山的車這麼好發動

那接個 1000㎌ 儲更多點電好了 XD

3、按下電發時，Nodemcu 會發生當機，需要按 Reset 或等一會讓他自己恢復運作

第三個問題解決

附上新的電路圖

另外田老師有提供 Ken 的架站筆記 Nodemcu 的 watchdog 作法

https://waterfalls.ddns.net/2022/05/16/esp8266-watchdog/

watchdog 有 software、hardware 二個

沒特別指定關閉的話原本預設就會 enable

難怪之前當機後，過幾秒 (約8秒) 後就自動又重開機恢復正常

這部分可以調整自恢復的時間，也許有空再研究看看

  驗證 4、是否使用市售現成的 Buck (DC-DC) 降壓轉換器就可以免接電容

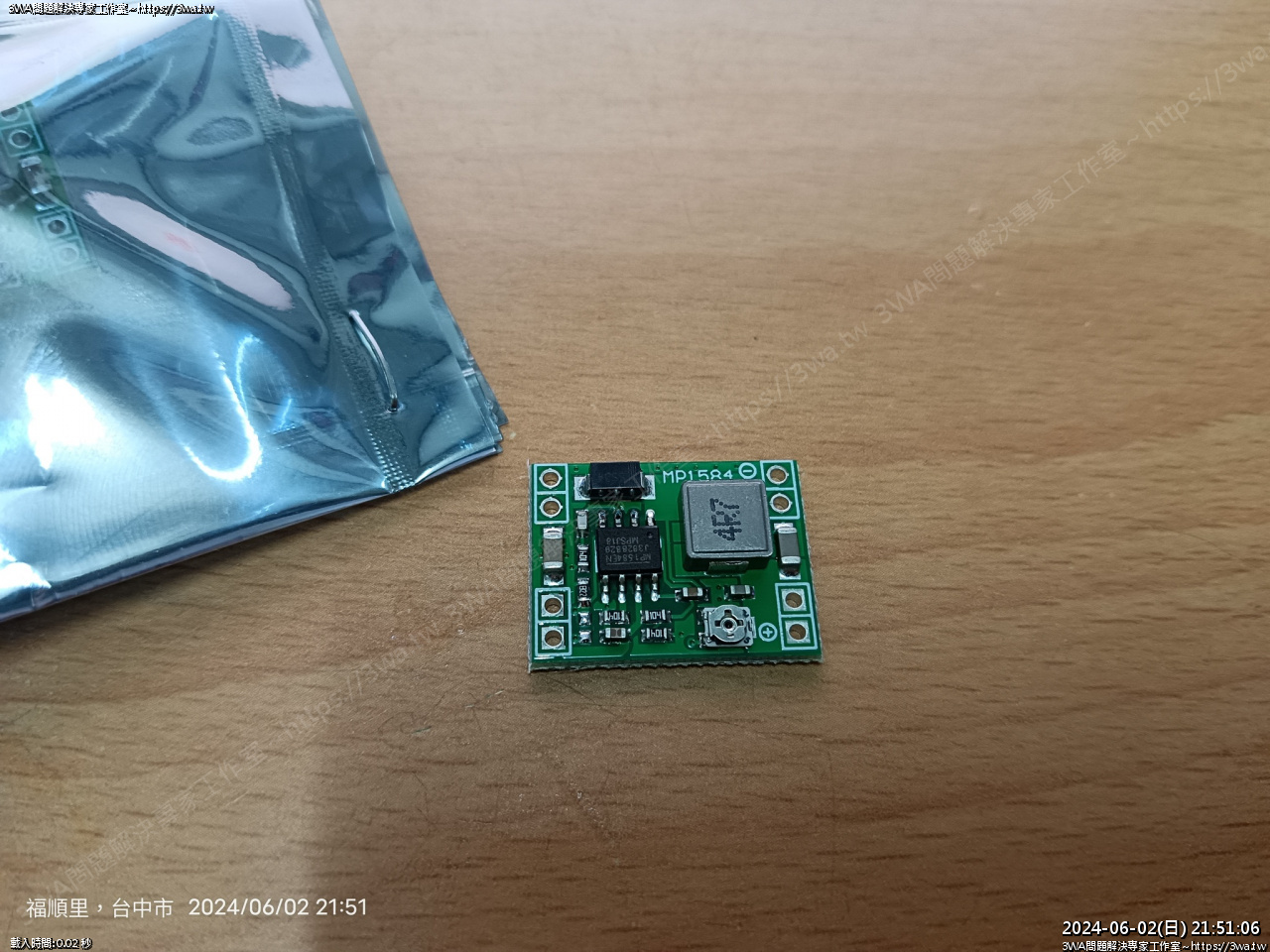

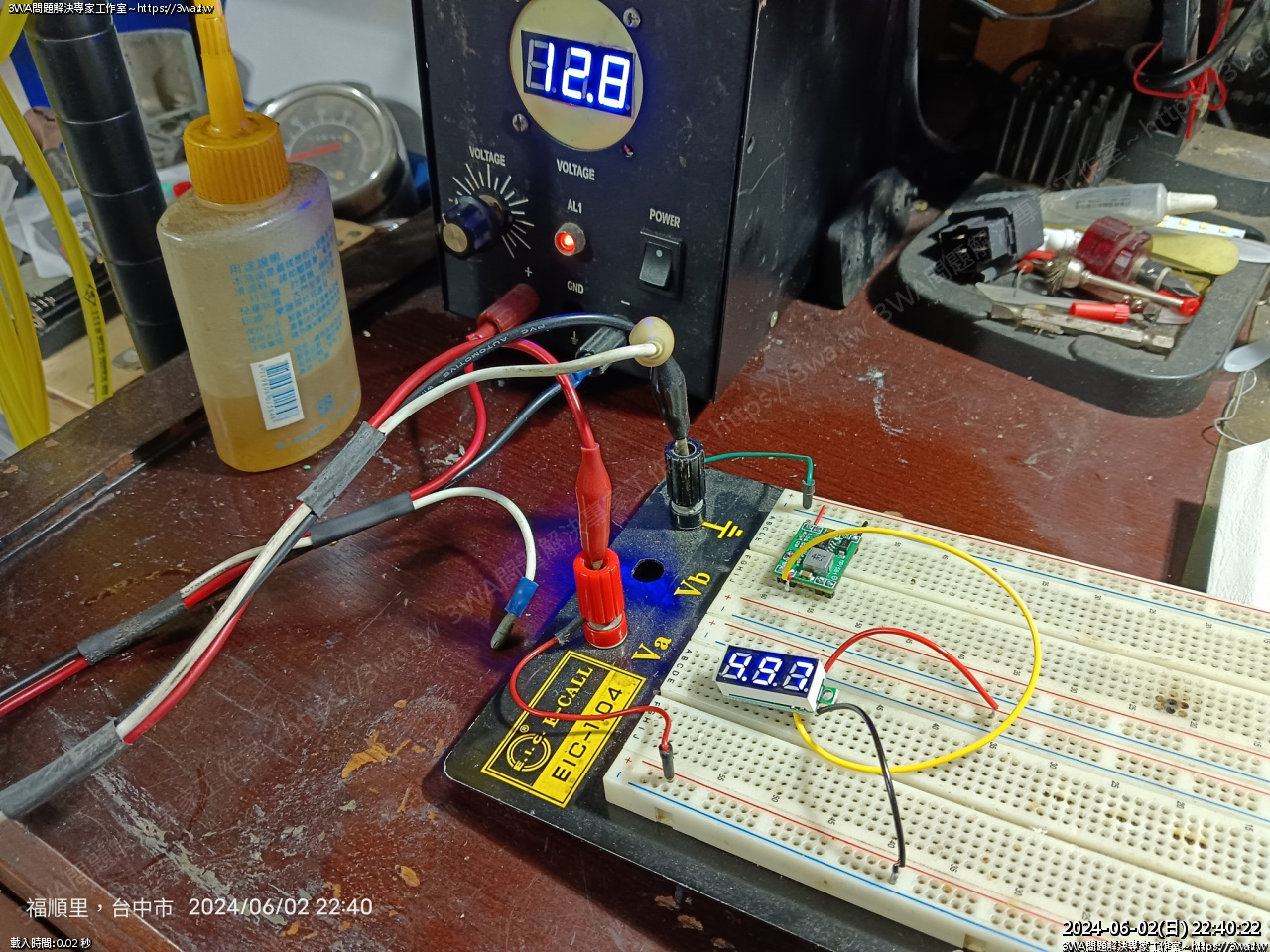

 羽山手邊剛好有 MP1584 Buck DC to DC 降壓模組

正面有個小小的VR可變電阻，可以用小支的十字起子旋轉

 背板有提示 IN+ IN- 與 OUT+ OUT-

IN- 與  OUT- 是短路，可以共用，接地的話只要選一個接即可

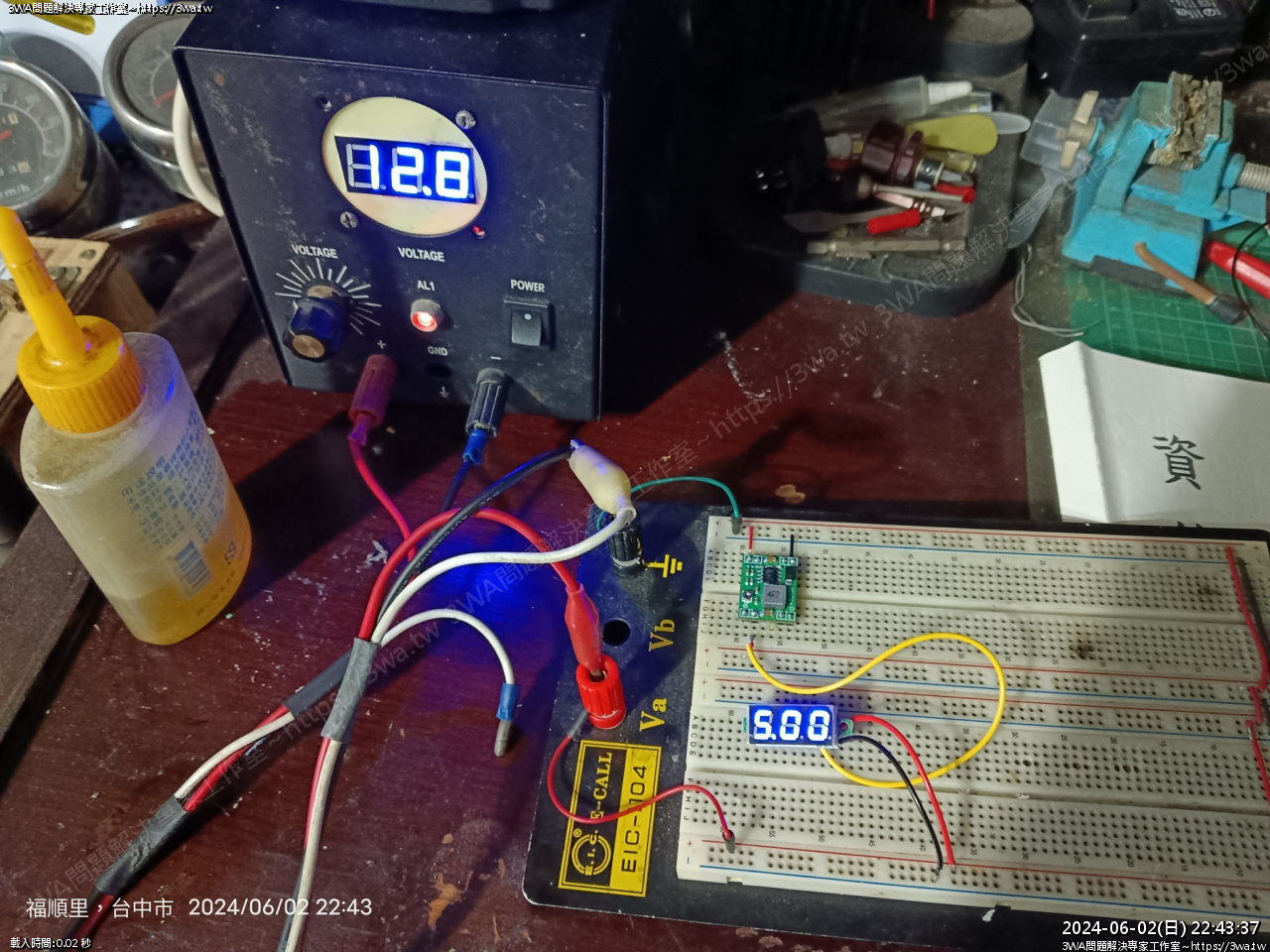

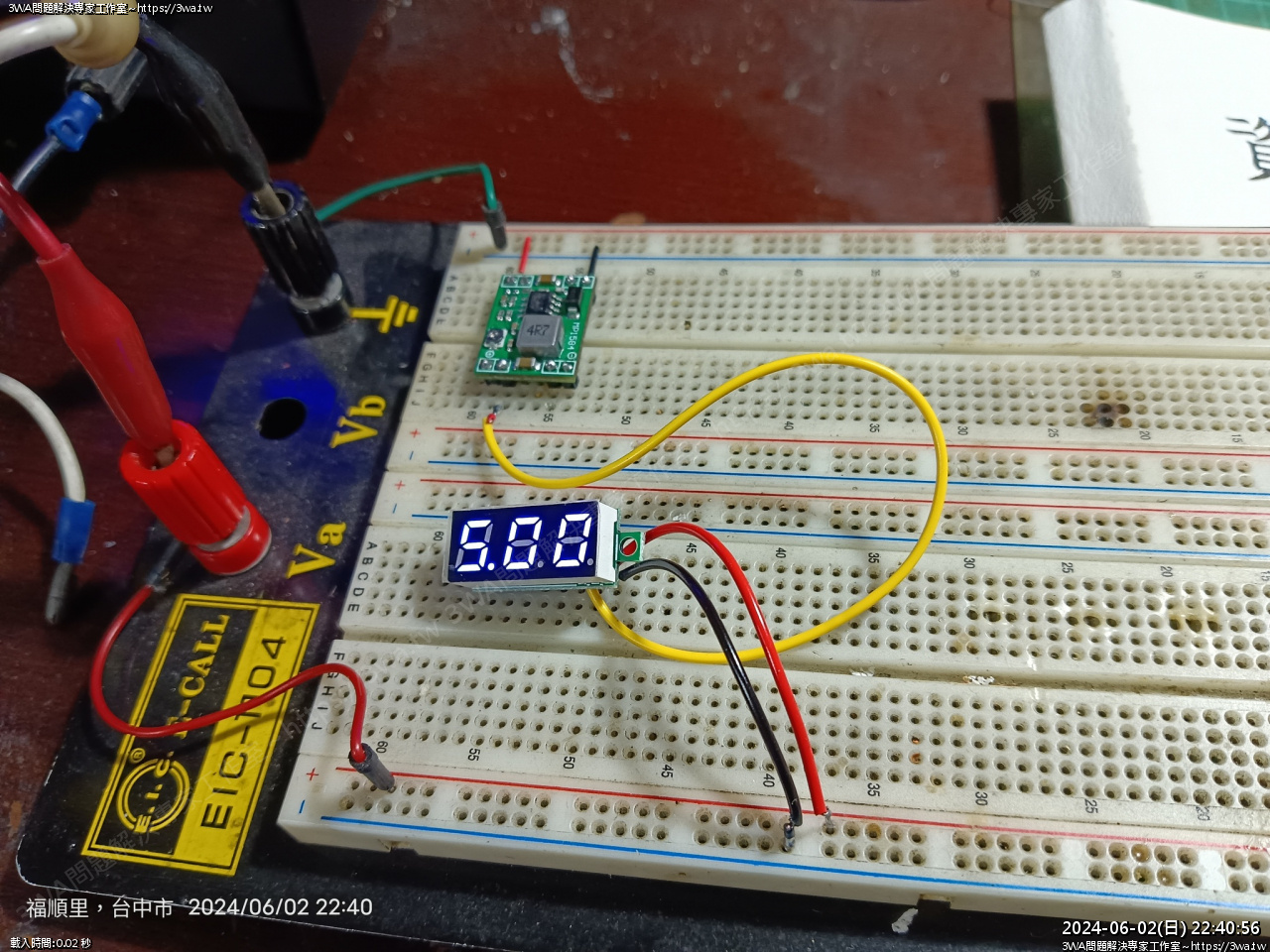

 輸入 12V 的電源，調可變電阻，調到 5V 給其他的元件使用

 好了，5V，建議用三用電表量比較安心，不過數位表羽山也有校好了

誤差應該 ±0.1V

 OK

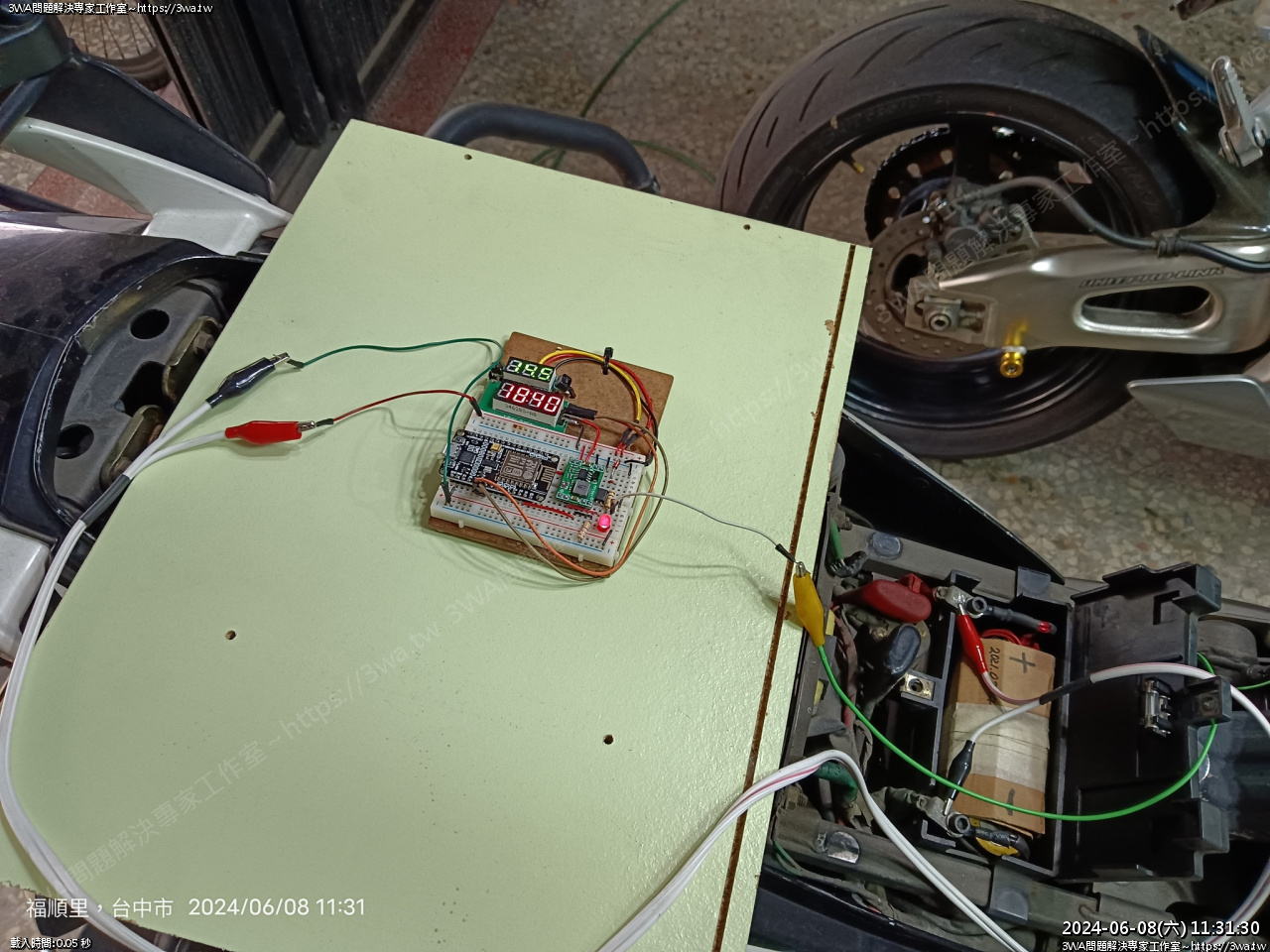

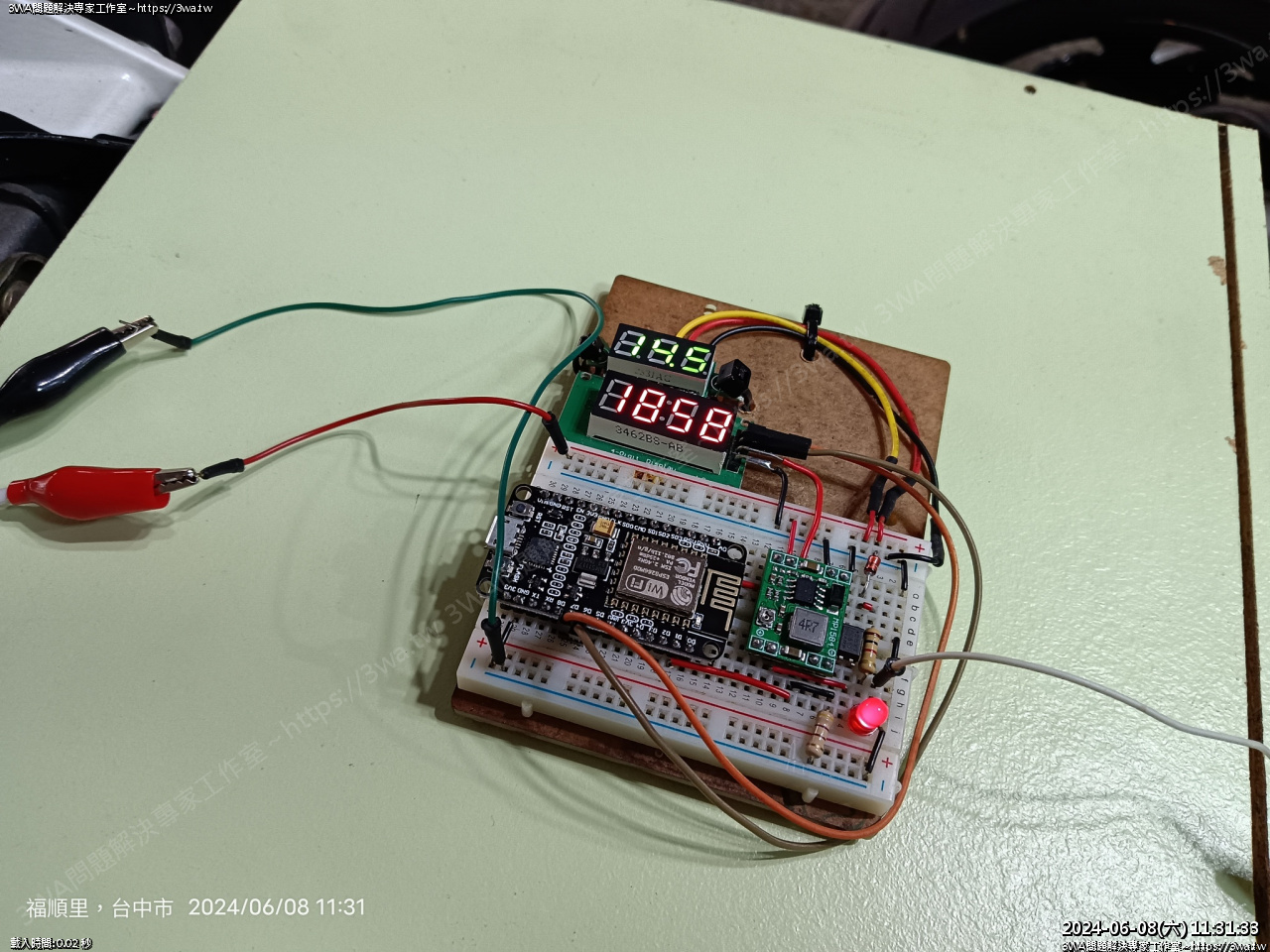

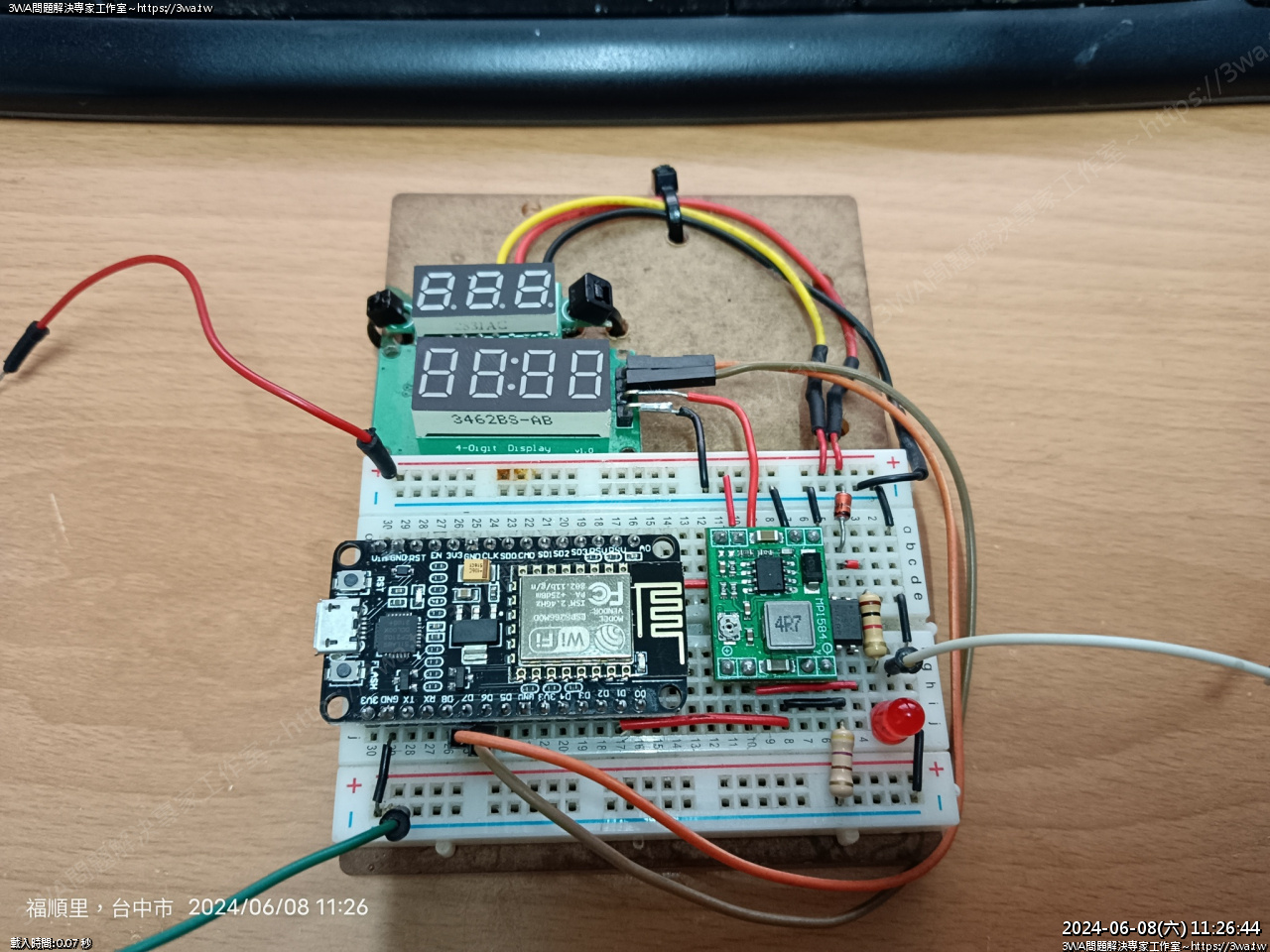

 改過的電路重新接上車玩玩

 確實改用 Buck 後，也不會當機呢~省下一堆二極體、電容、7805

另外輸入端也裝上 Leo 同學分享的基納二極體

這裡用的是基納二極體 5.1V 1/2w

運作相當不錯，發動時也不會當機

謝謝田老師與 Leo 同學分享~~~撒花

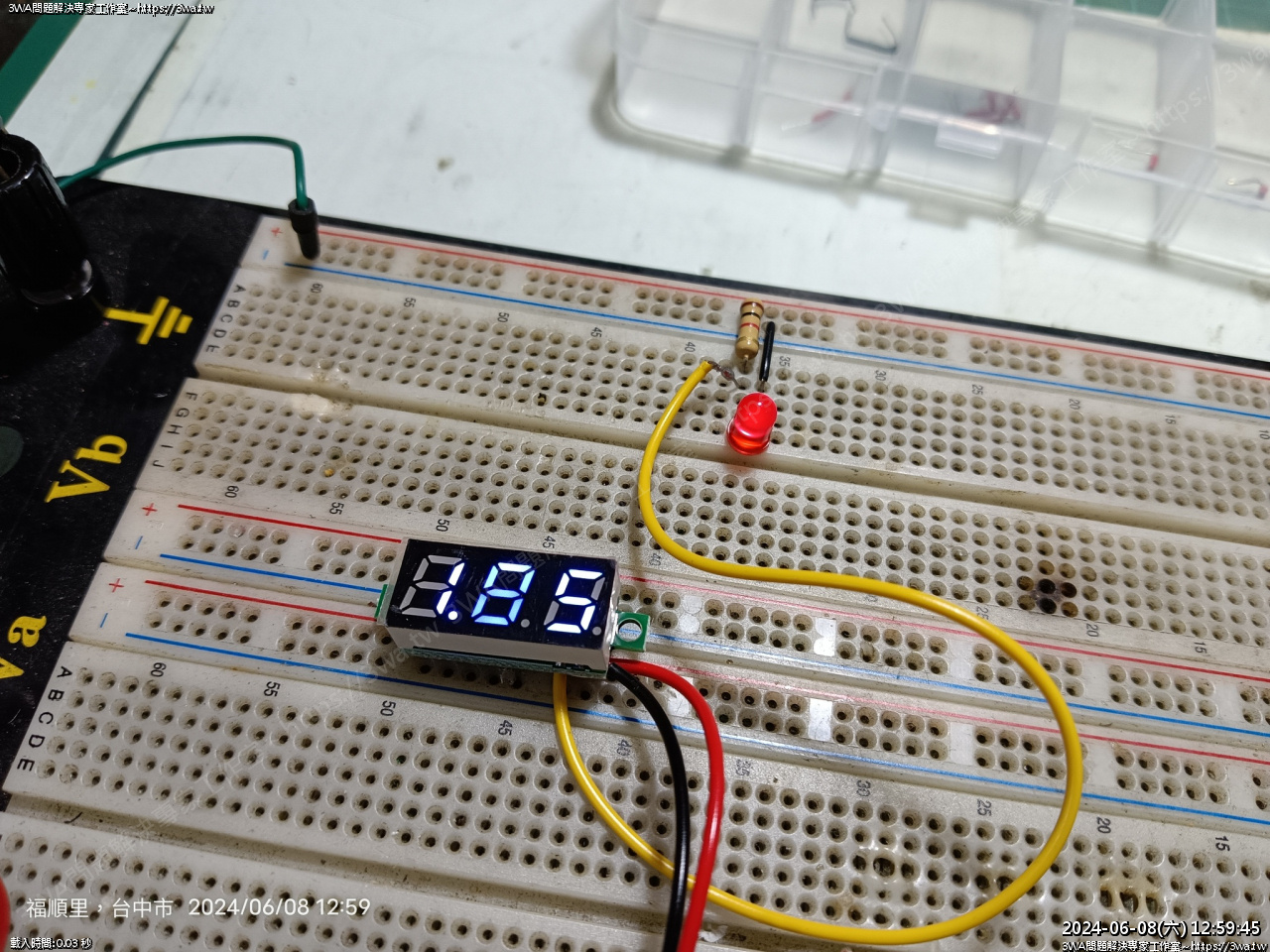

 測試 LED 順向電壓

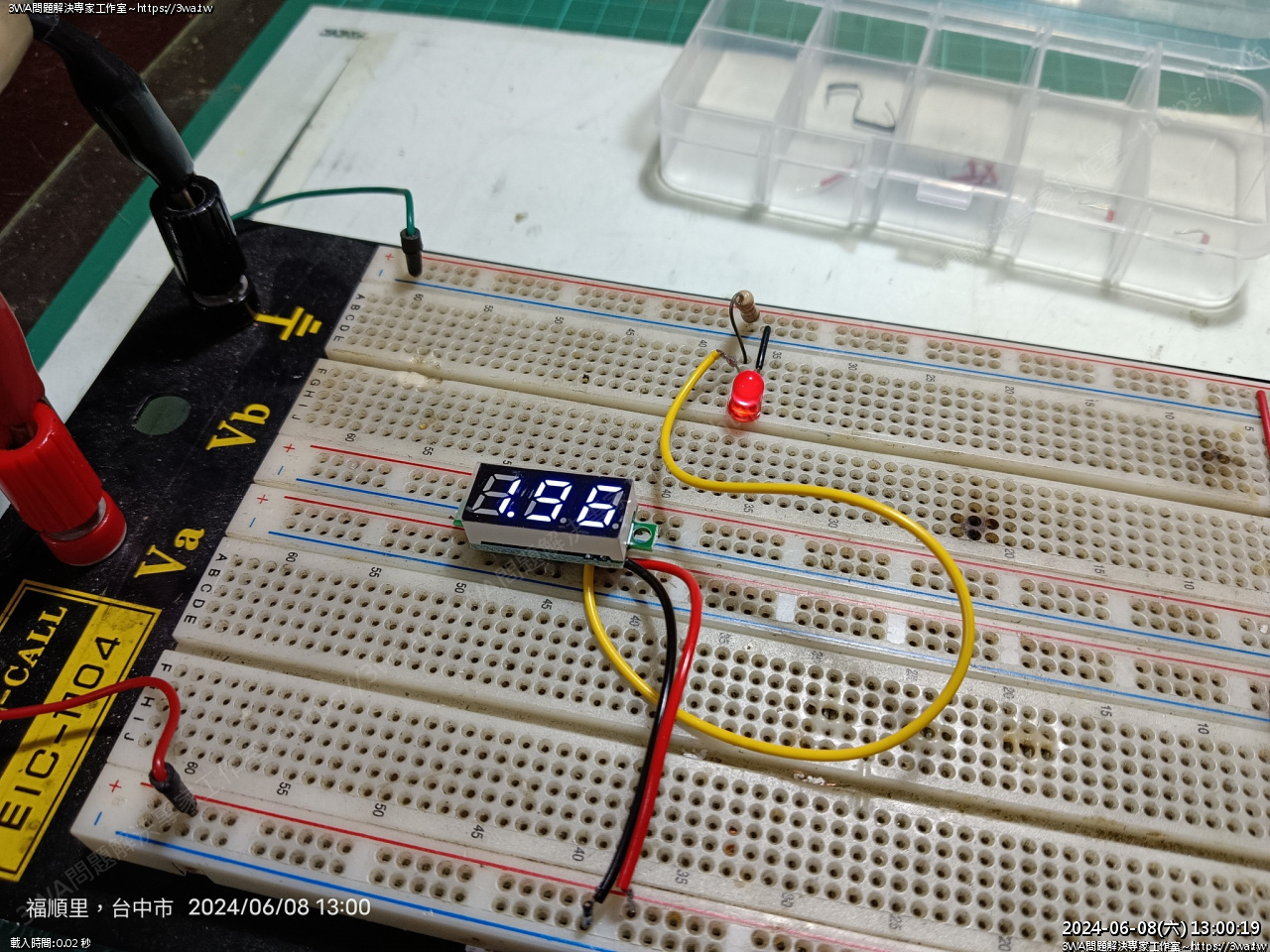

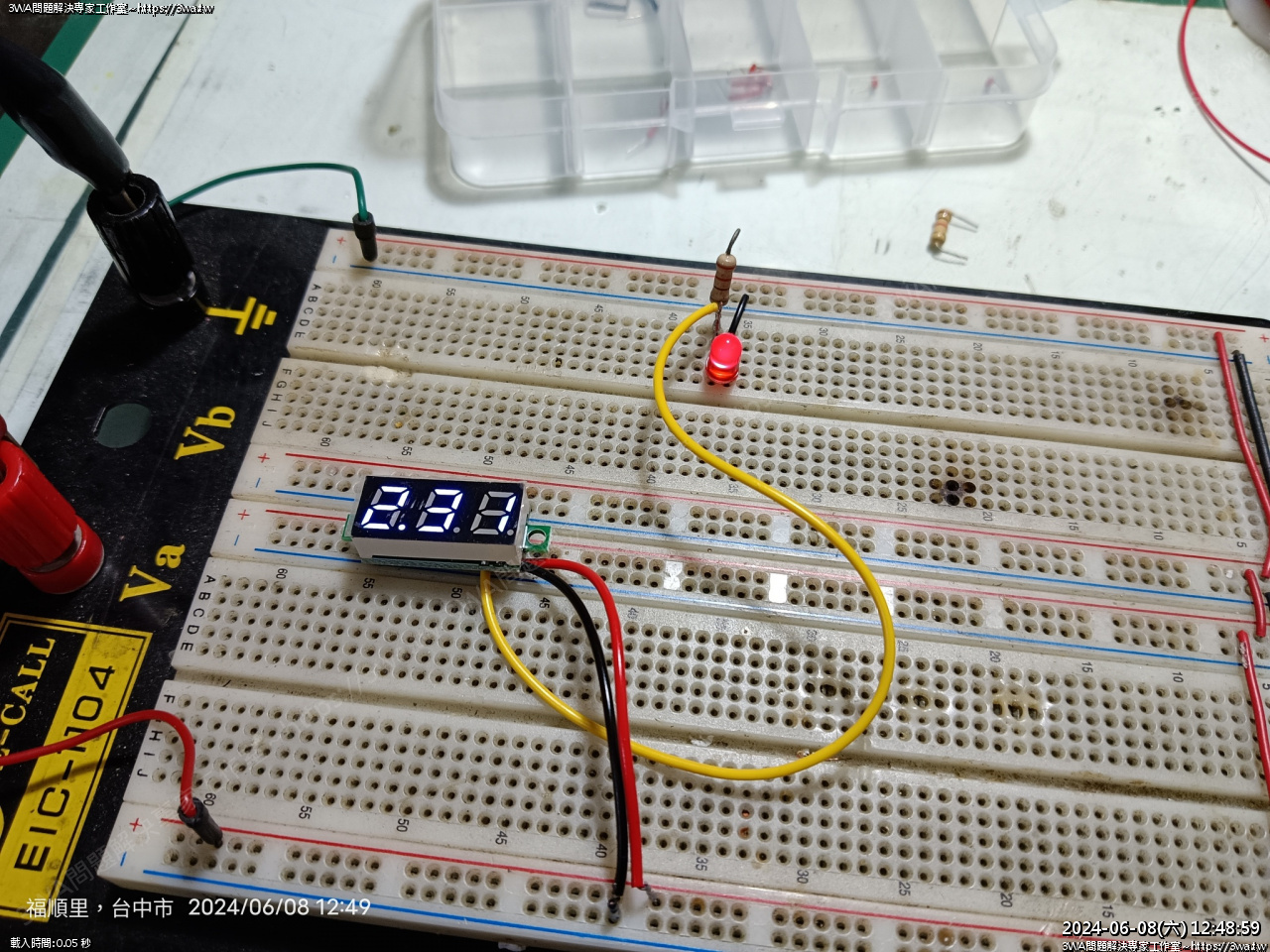

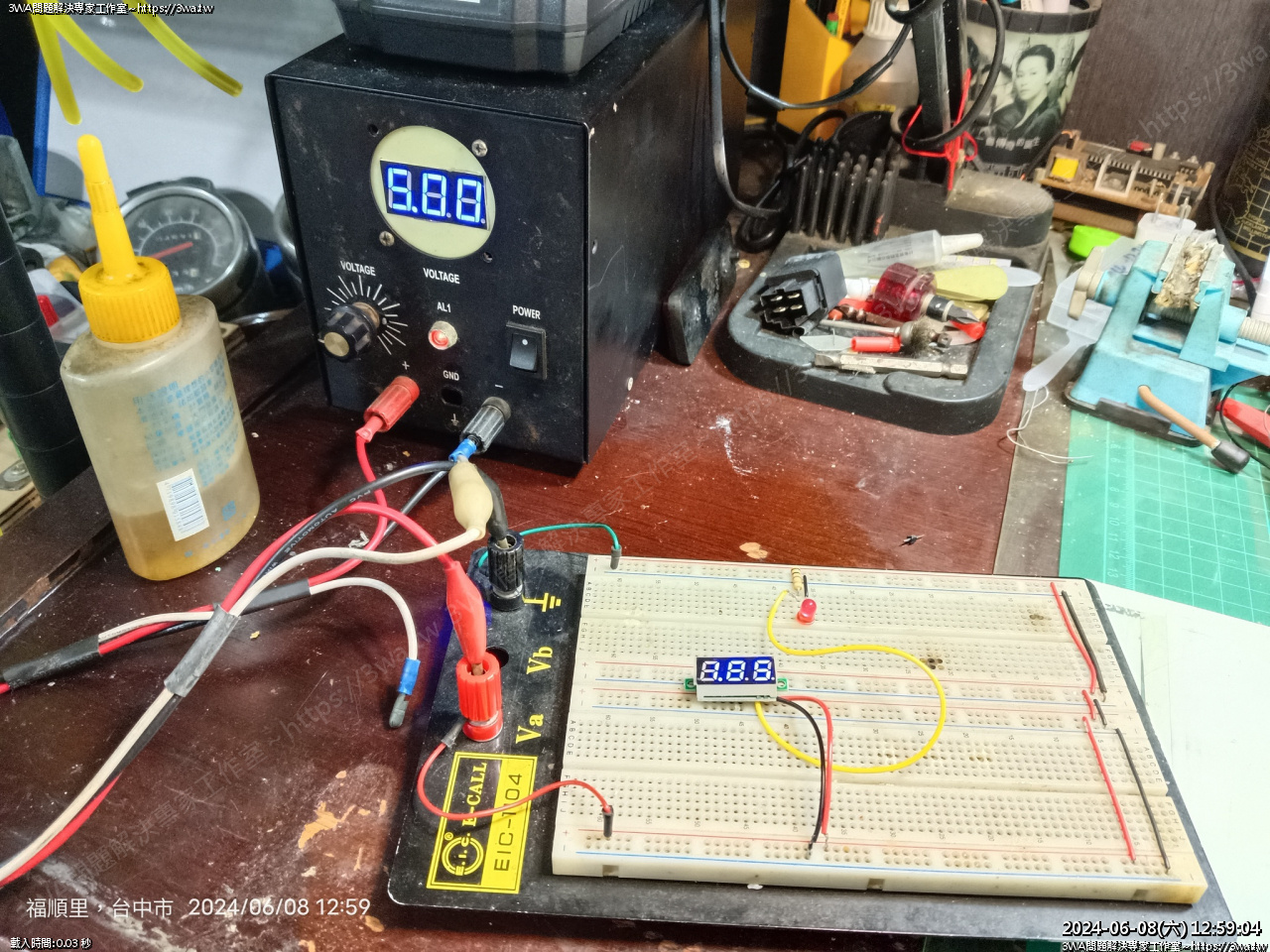

 5V 輸入 1KΩ 量到 LED 是 1.85V

 如果用 330Ω 量到是 1.96V

 如果輸入是 12.8V 1KΩ 量到 LED 順向電壓 是 1.99V

使用 12.8V、330Ω 電阻測量 LED 順向電壓，量到 2.31V

假設 PC817 順向電壓降 1.2 V

紅色 LED 順向電壓 約 1.8 V~2.3 V (~2.0V)

PC817 工作電流 10 mA

(大於 5mA 以上就可以正常工作，最高不要超過 50 mA)

期望工作電流 10 mA ~ 22 mA

( 12 - (1.2+2.0+5.1) ) / 0.01 = 370 Ω

( 12 - (1.2+2.0+5.1) ) / 0.022 = 168 Ω

( 12 - (1.2+2.0+5.1) ) / 1000 = 3.7 mA

( 14.4 - (1.2+2.0+5.1) ) / 1000 = 6.1 mA

是這樣算嗎~都還給老師了

經測試，輸入端使用 1KΩ 電阻，接晶式高壓線圈綠線 或 之前作給 FZR 用的轉速訊號

都仍可以正確讀到數值，應該 OK 吧 XD

點得亮就乖乖運作齁

 附上 Buck 版本的接腳圖

謝謝 田老師 與 Leo 同學的分享~~~

Fritzing 製作轉速表電路圖
