之前作給酷龍使用的轉速表,能用在 KTM RC390 上嗎?

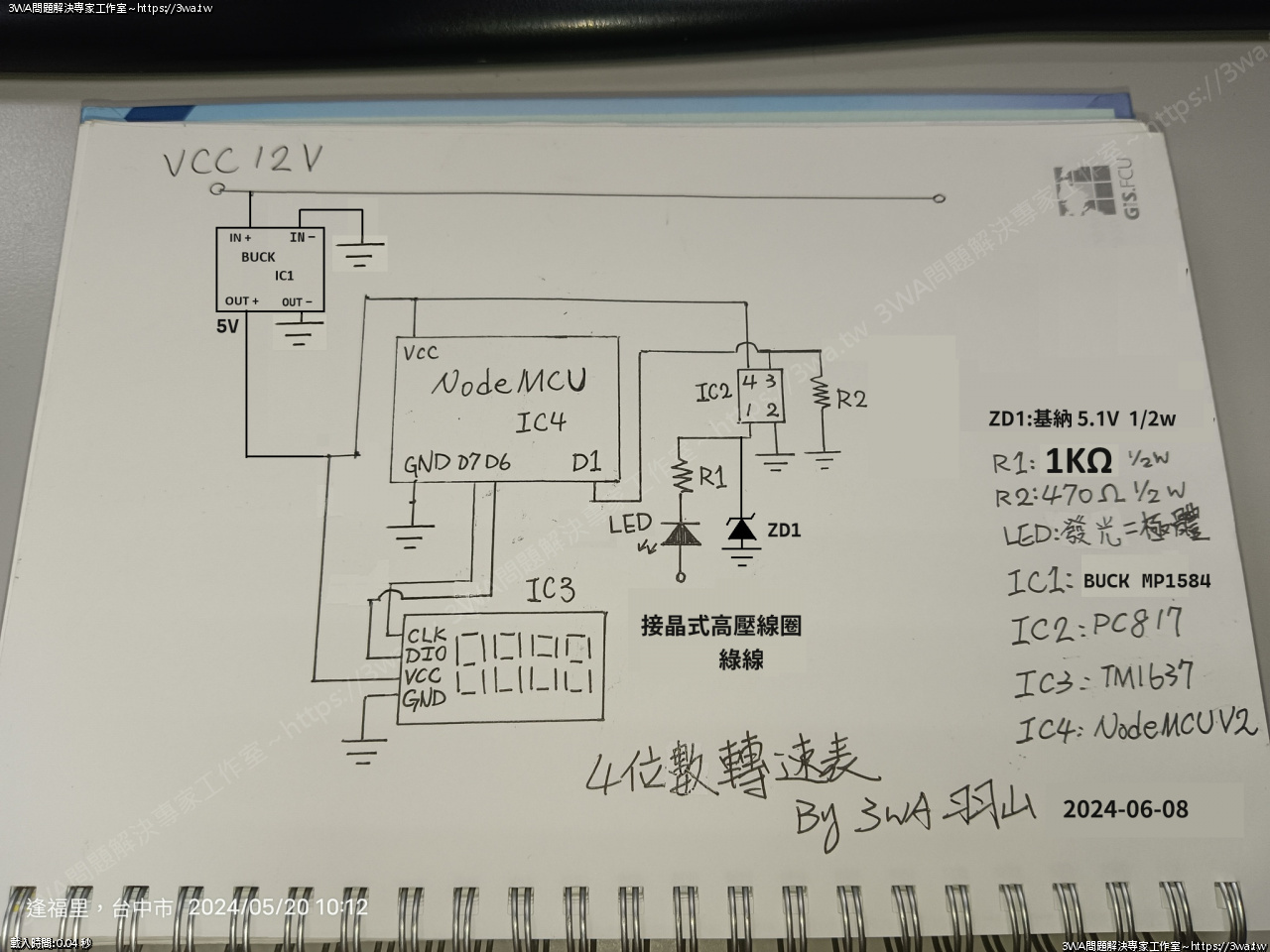

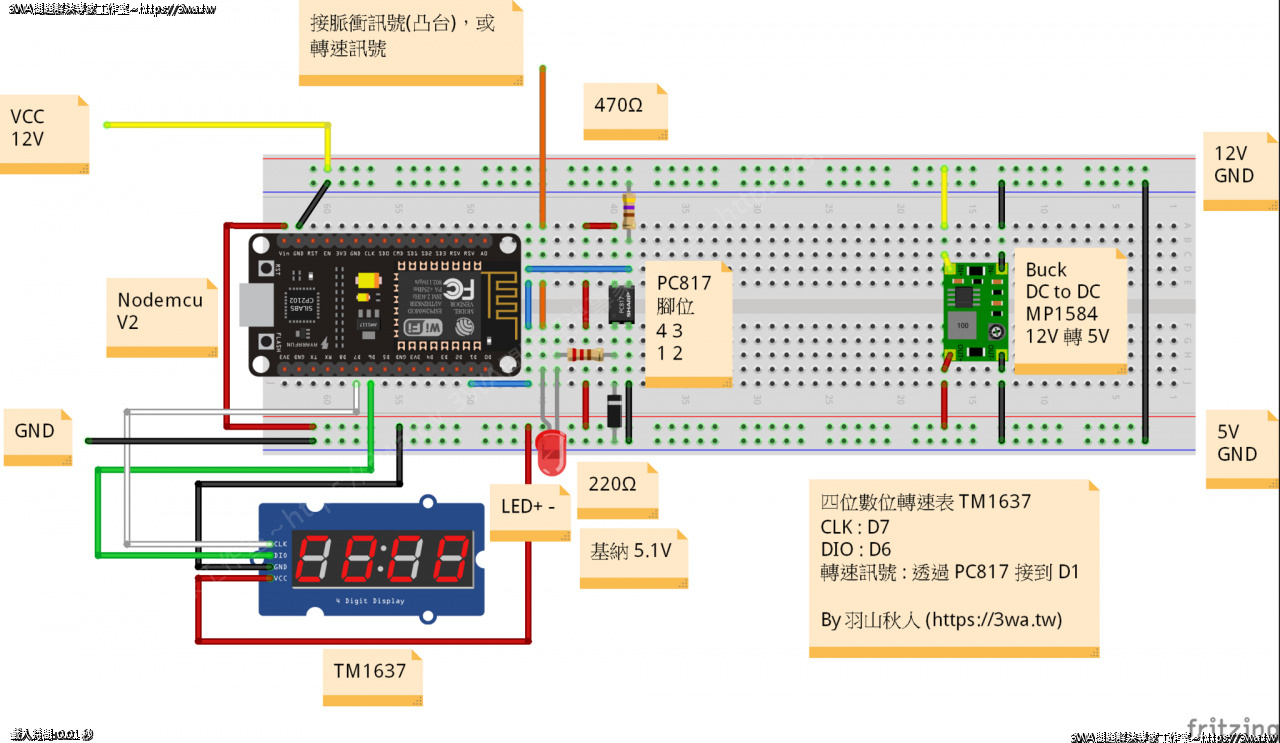

電路圖
Fritzing 製作轉速表電路圖
程式碼可以參考這篇
https://sunnyriver.3wa.tw/blog/blog.php?id=1929

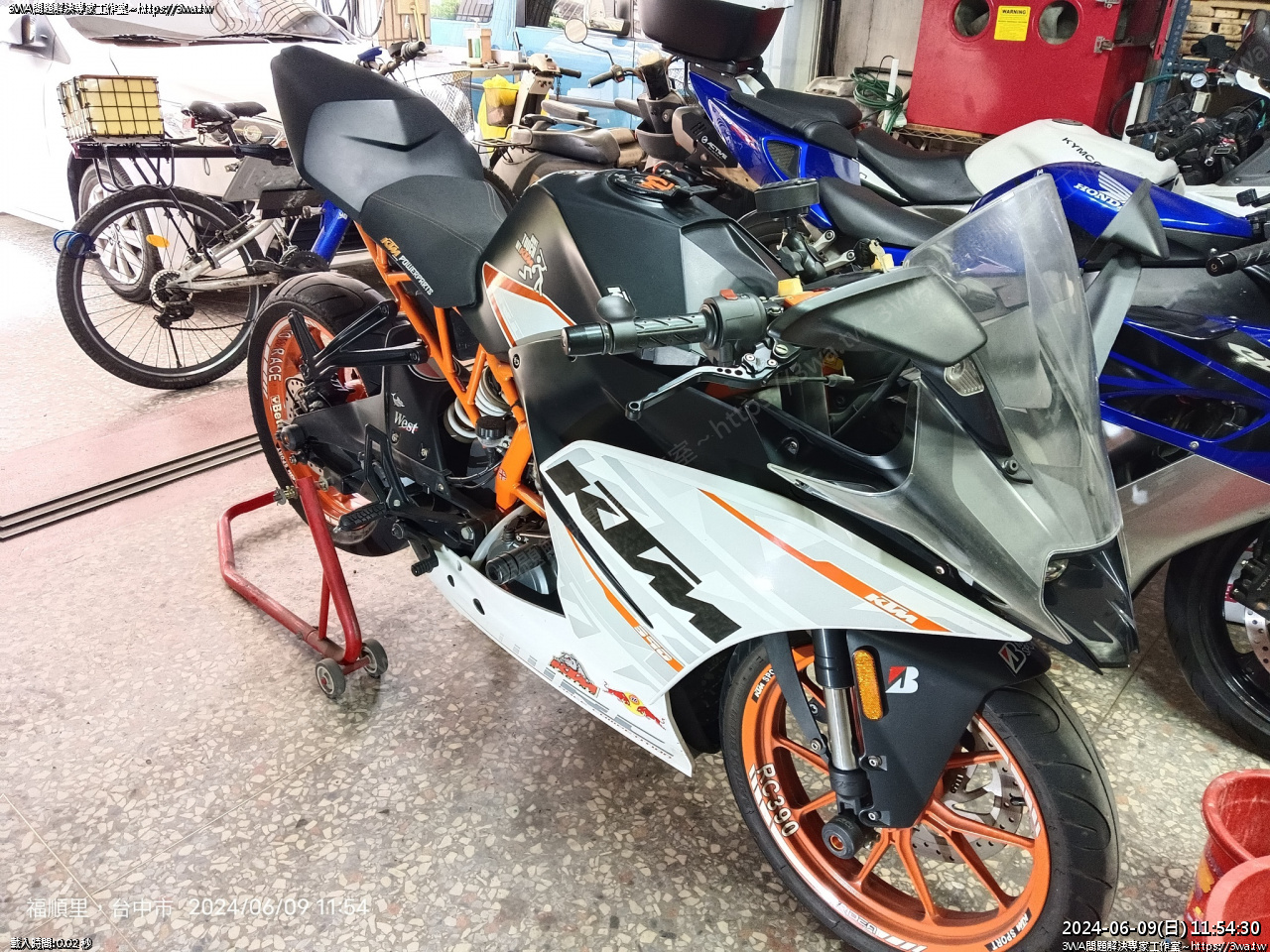

連假有空來試試,把車子架好

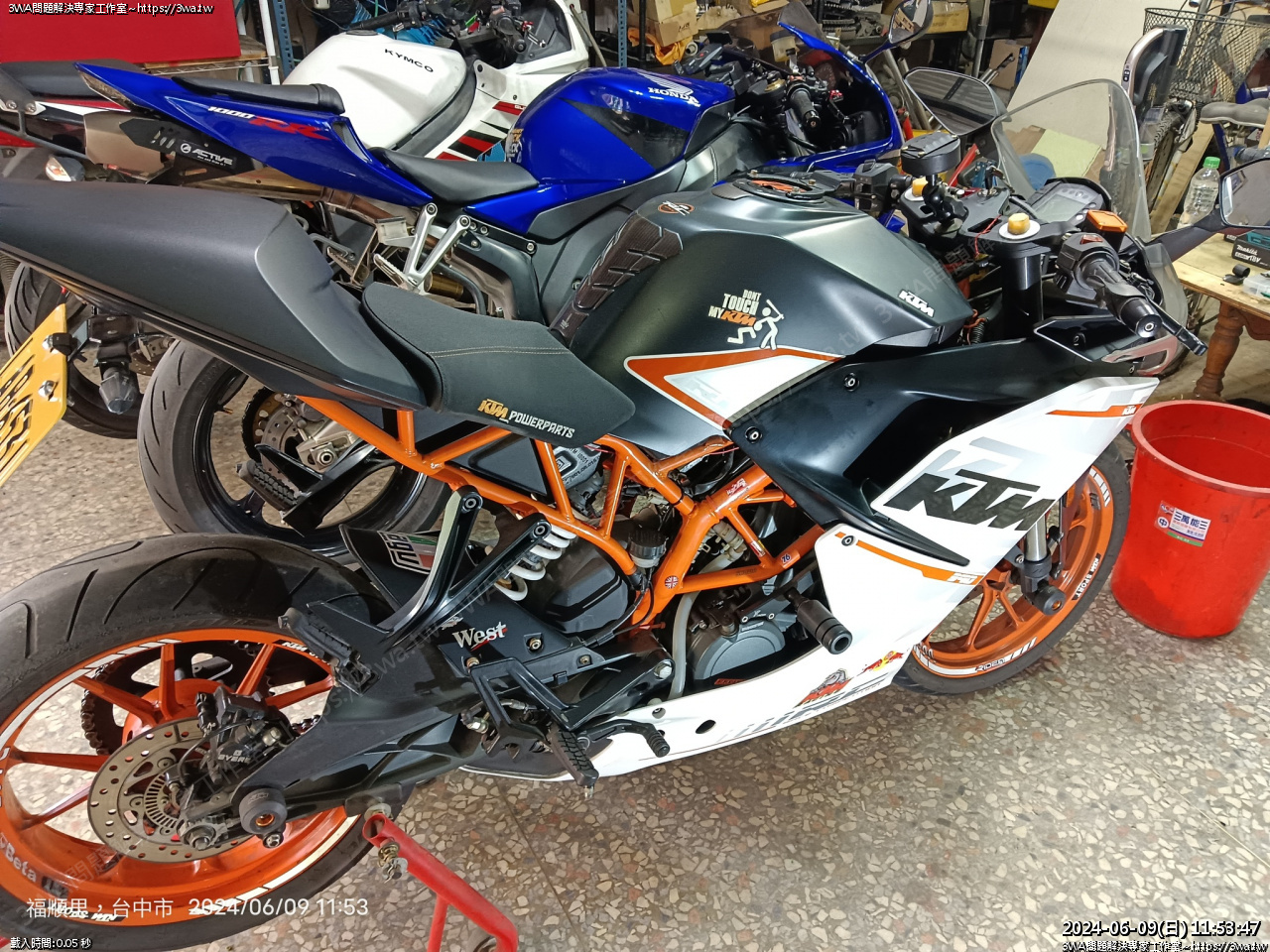

拆下側殼,共五顆螺絲,相當好拆

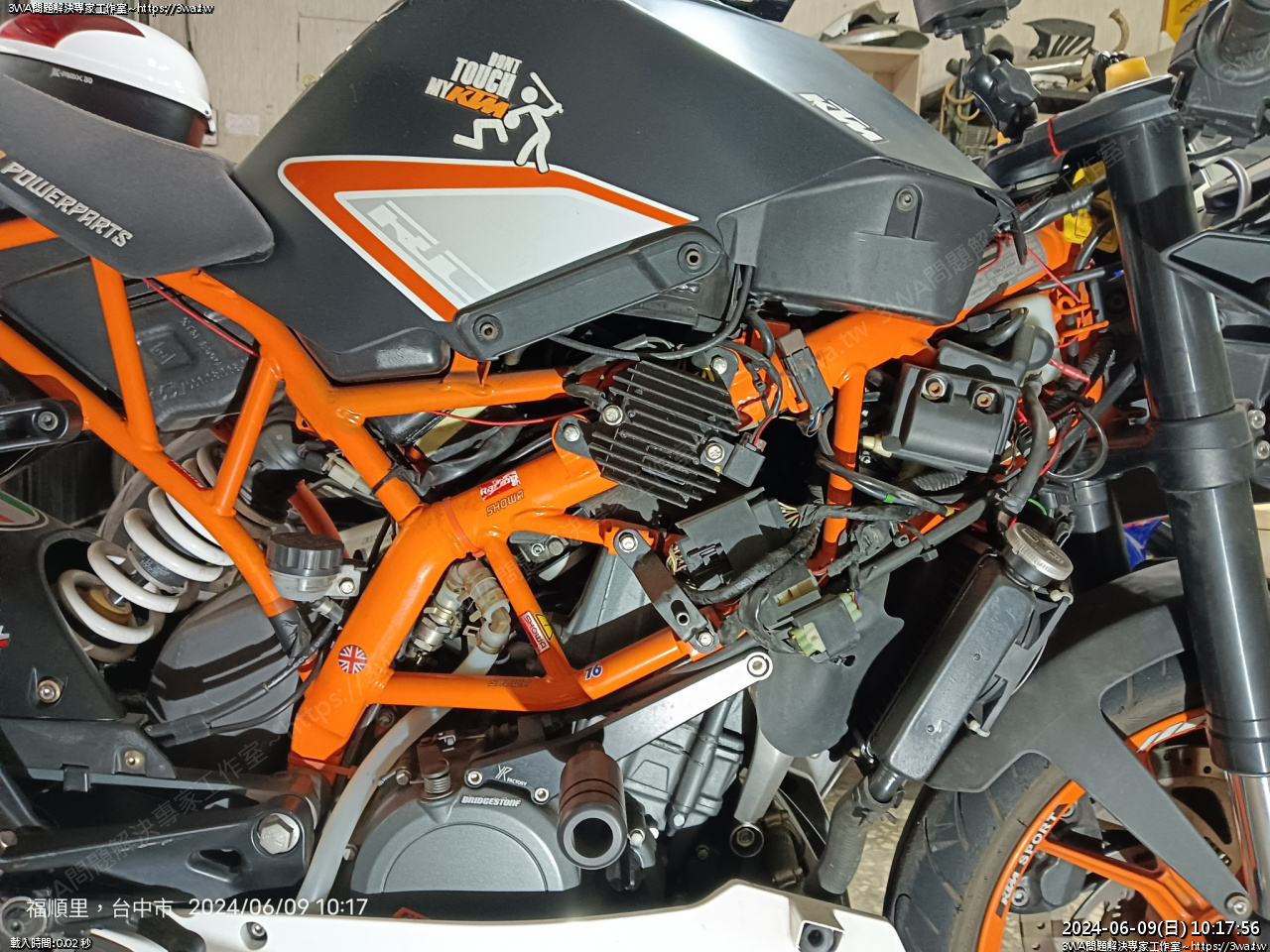

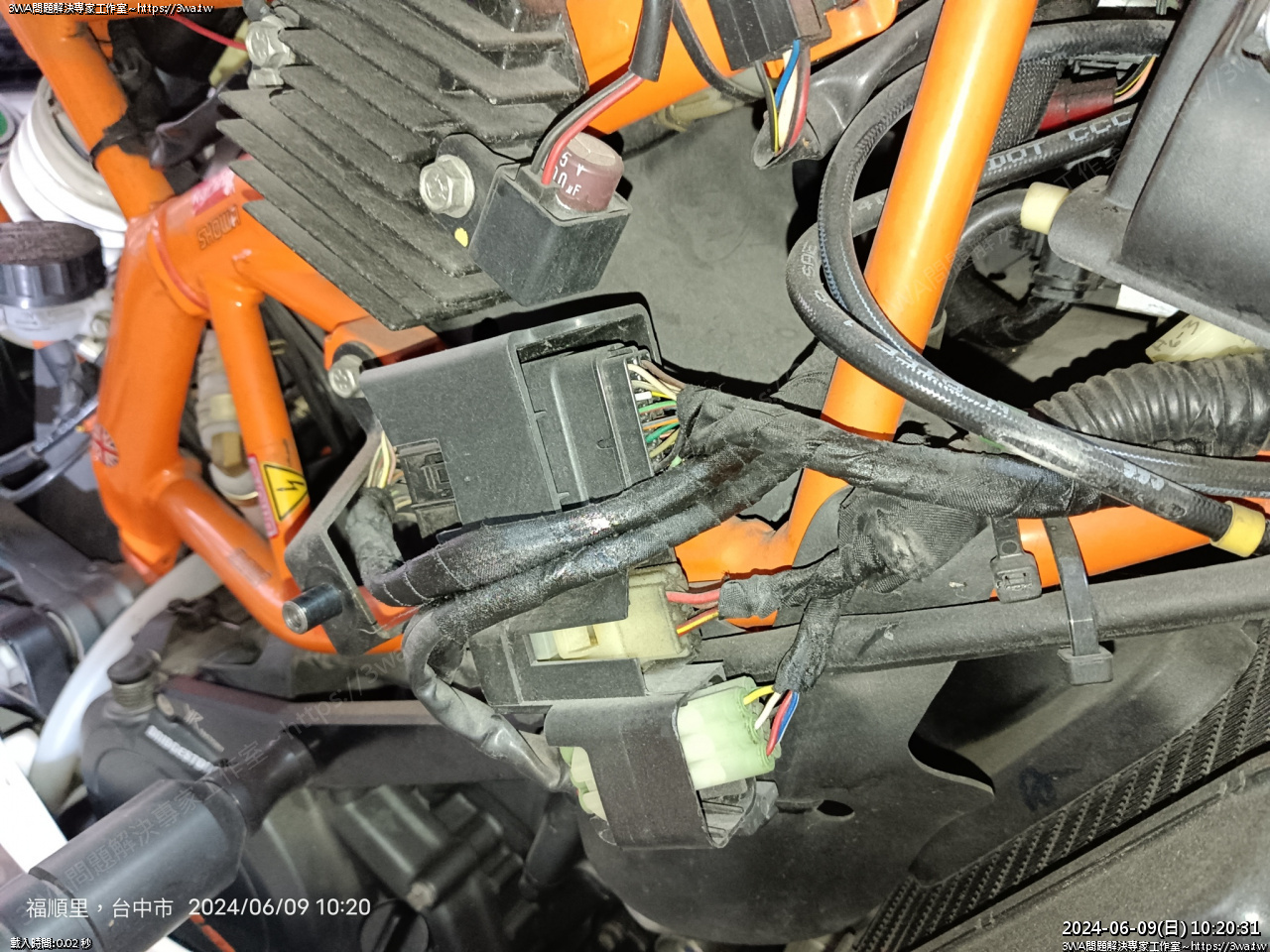

KTM RC390 的線實在是又雜又亂又細
前幾天看到有人在討論用高壓水沖車子,我是覺得不要啦...
不小心銹斷或沖斷哪條一定讓你查老半天XD
手路也不是很好
你看看這個,你確定防水真的足夠嗎,別用水沖,也盡量別碰到水的好

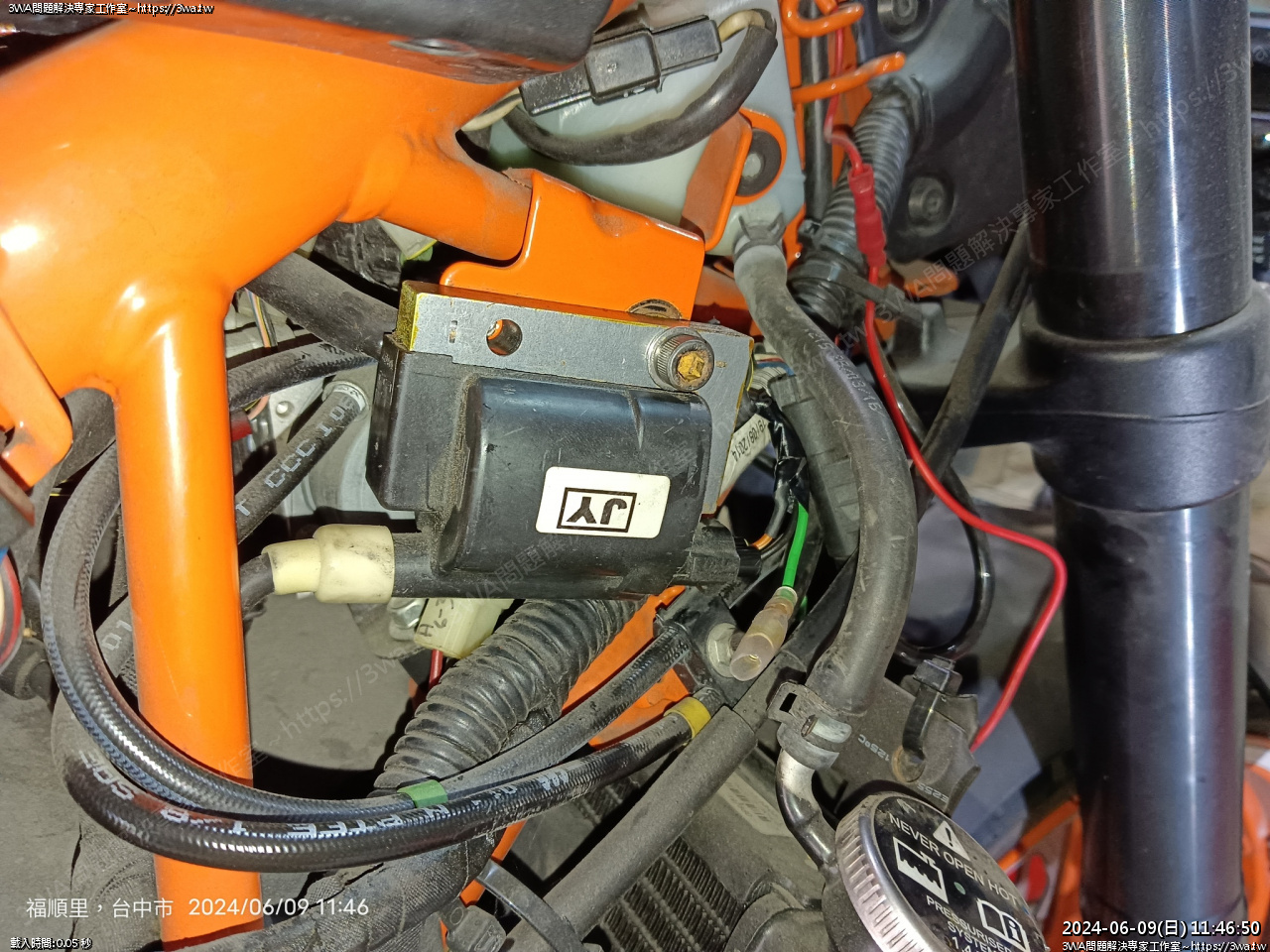

來到高壓線圈
高壓線圈的插頭是一黑、一橘二條線
等會要取轉速訊號線,要取「黑線」

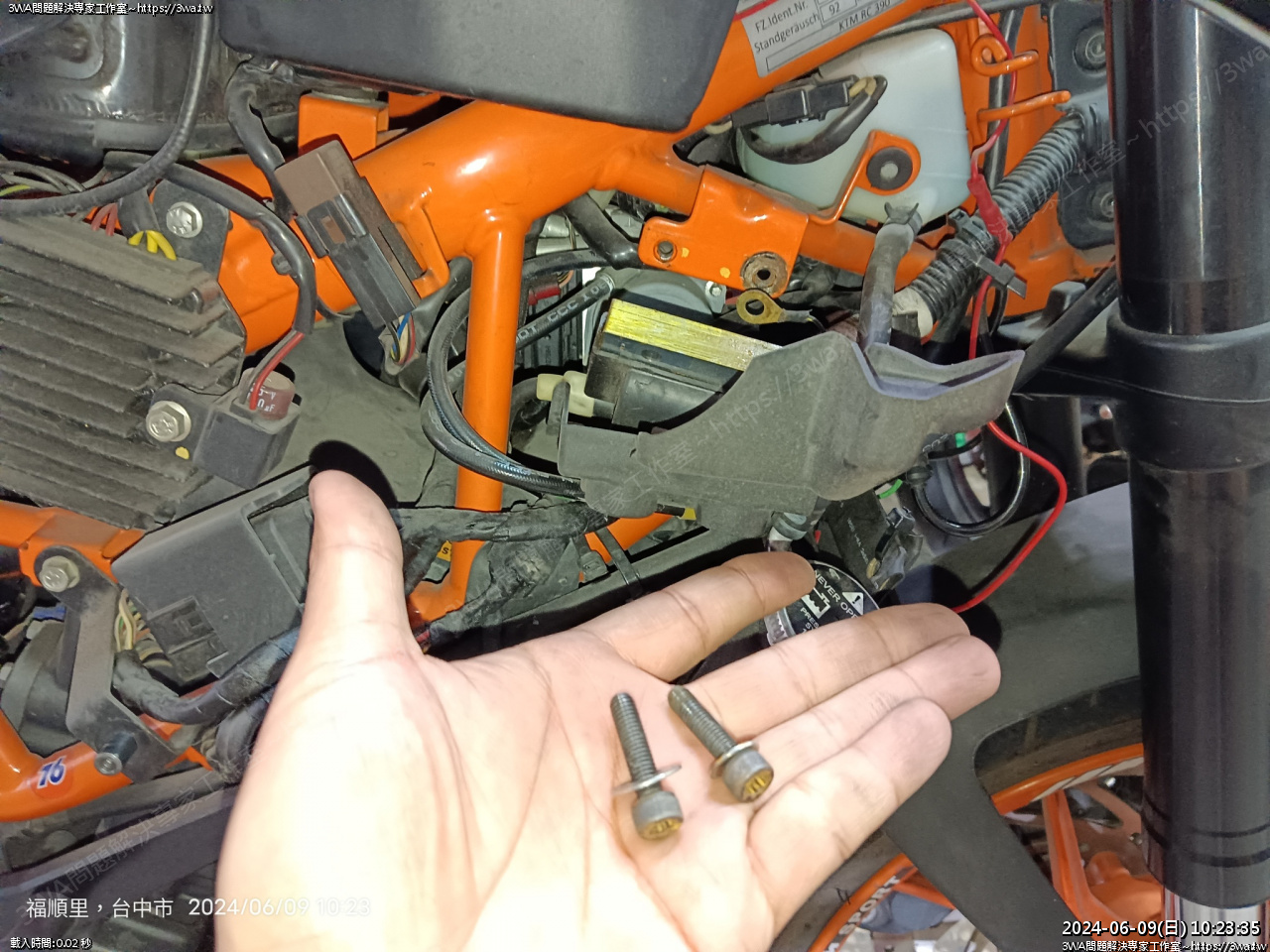

高壓線圈拆下螺絲比較好拔線

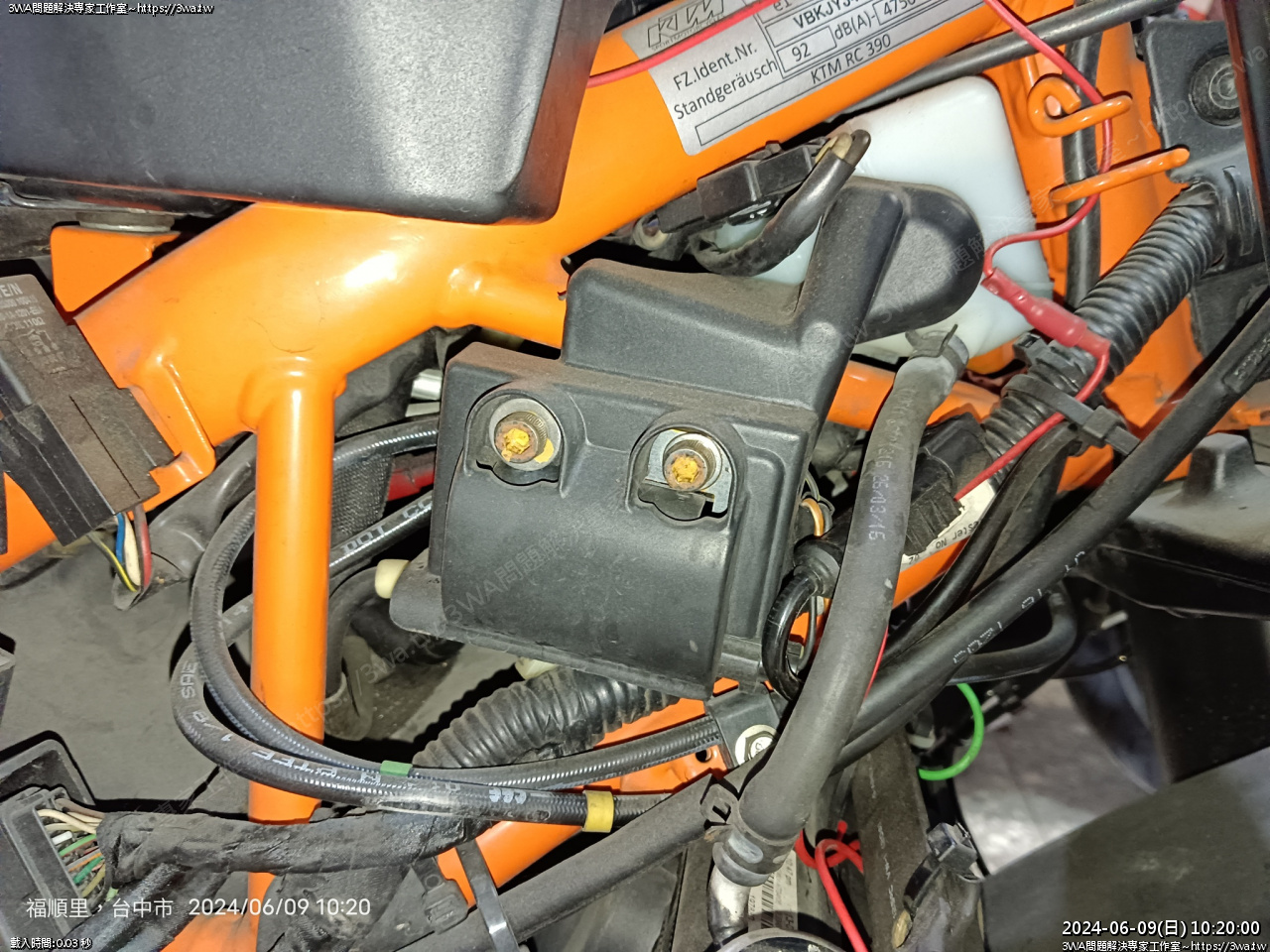

護蓋拿下來

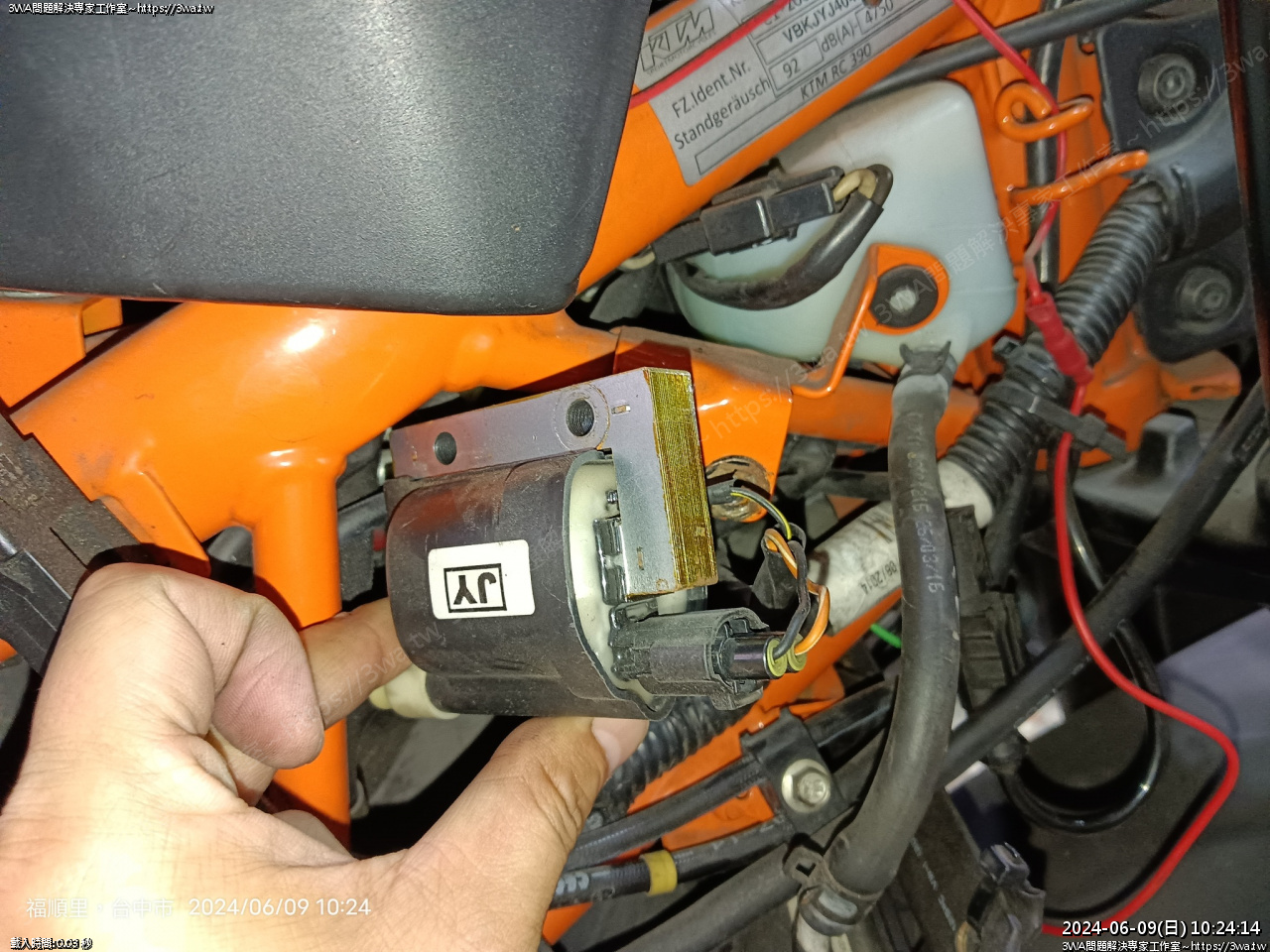

高壓線圈

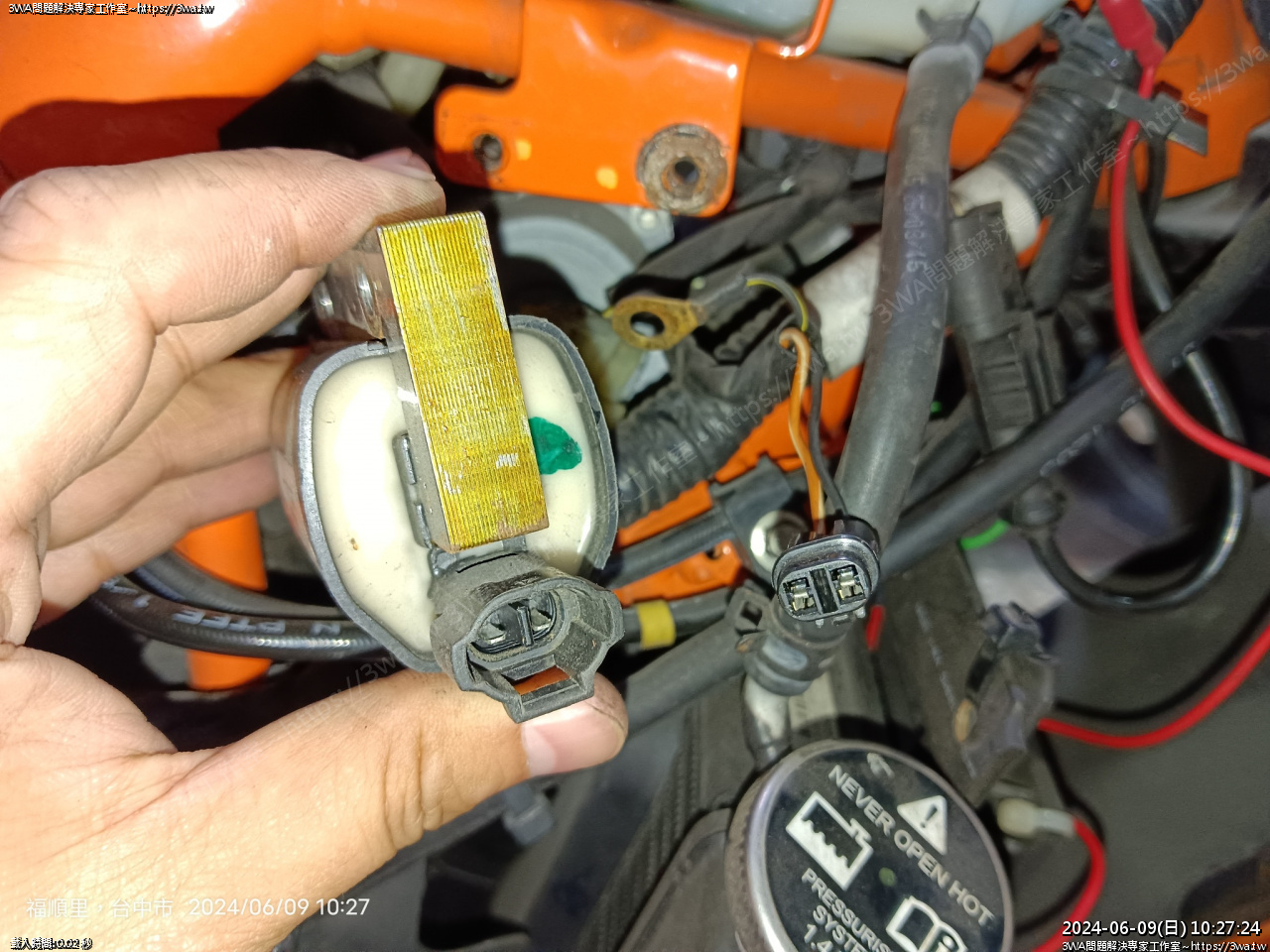

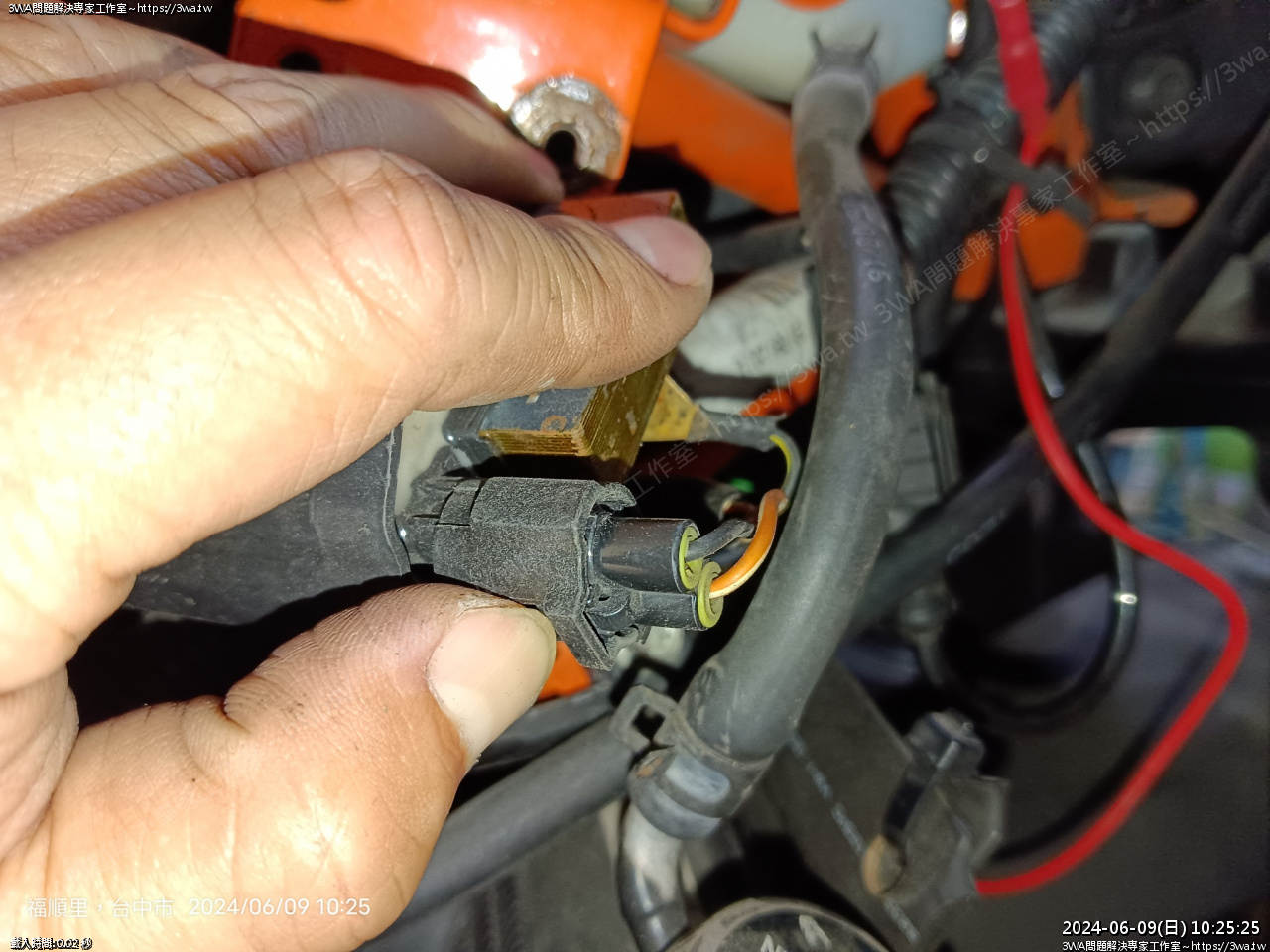

照圖片的地方,用指甲壓進去,邊壓邊拔出插頭
壓頭長這樣
分離成功

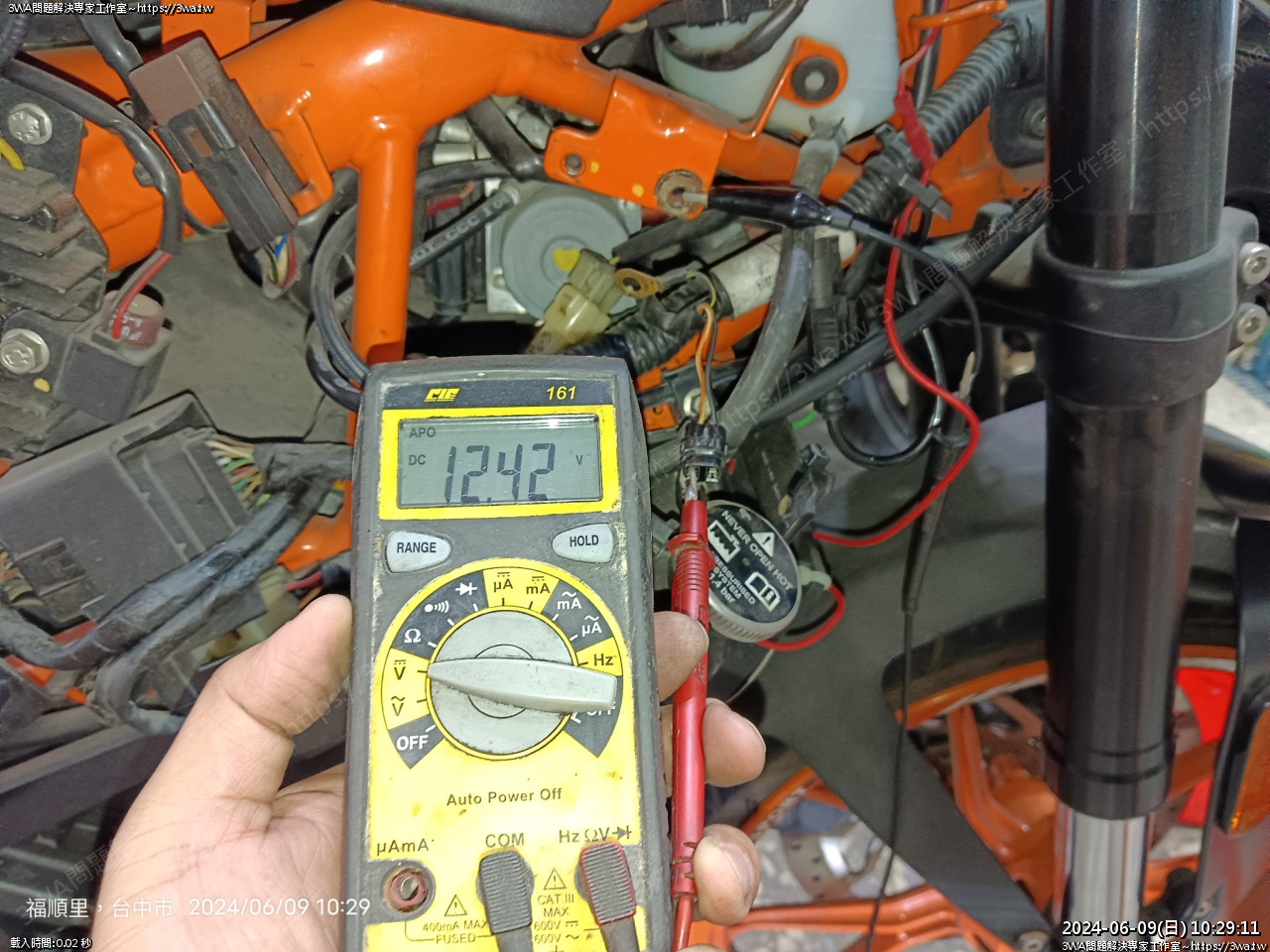

開電門也可以測試看看,橘線正常會有 12.42 V 的正電
等會要裝轉速訊號線,要裝在「黑線」

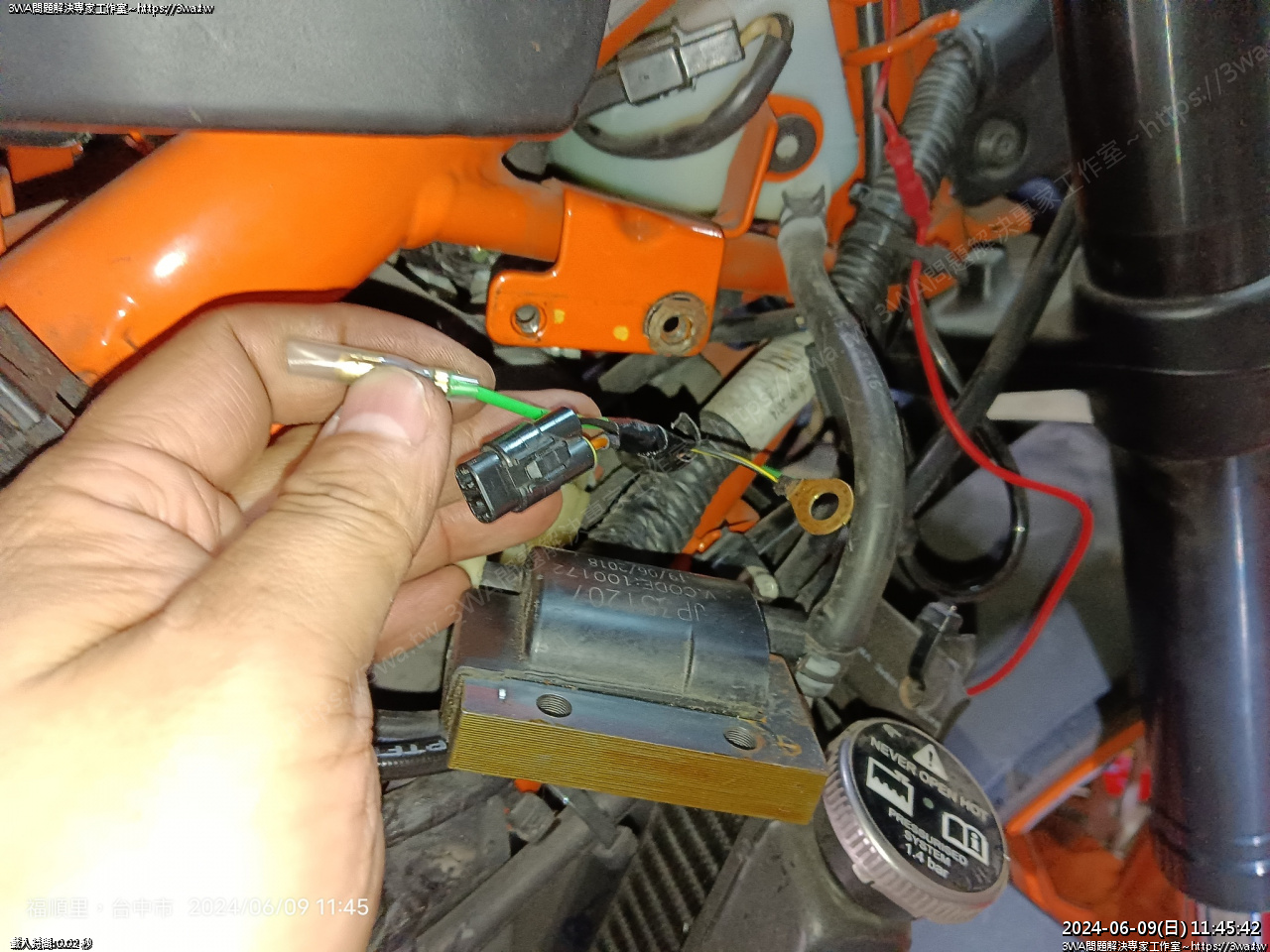

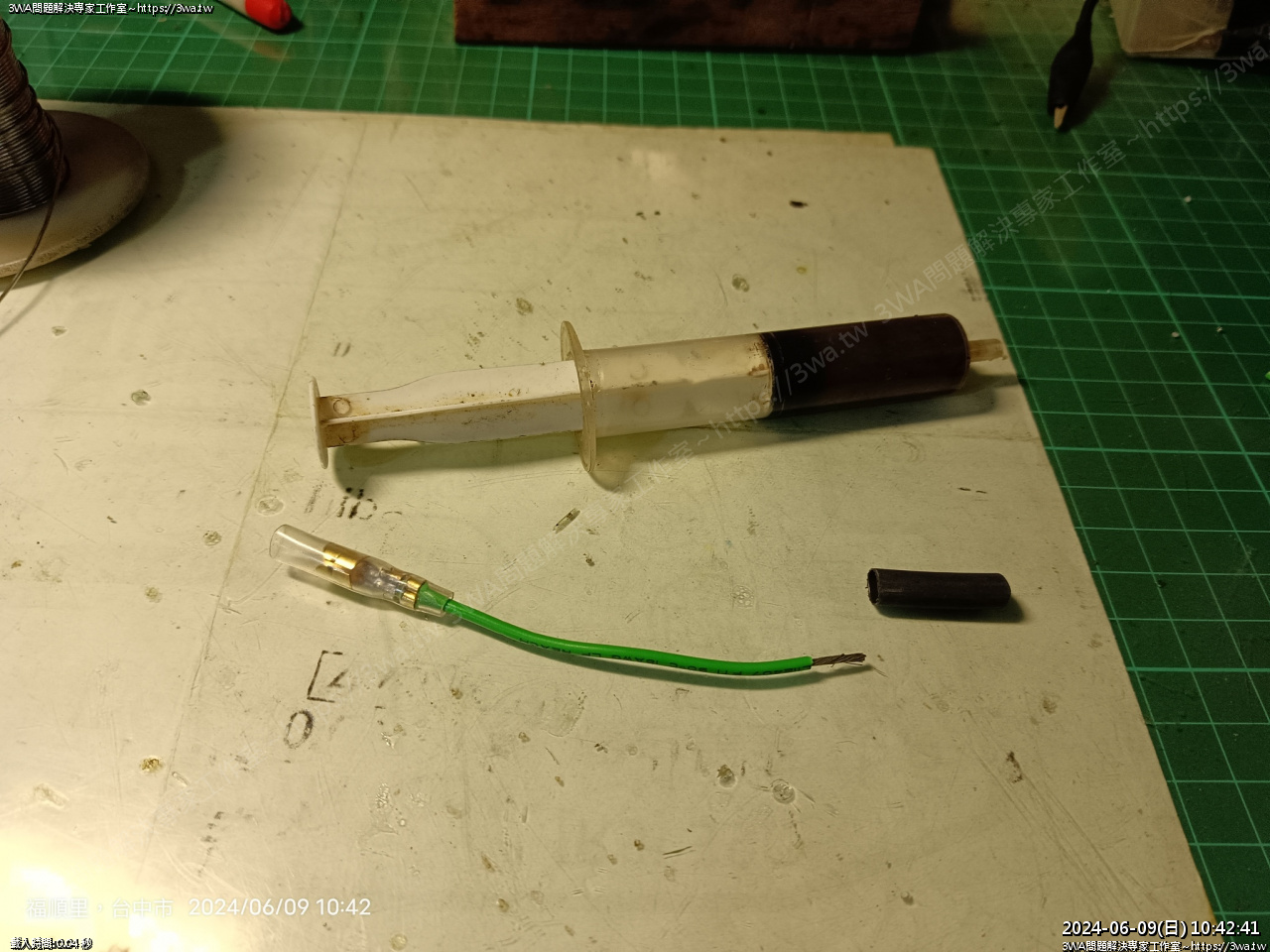

製作接頭
焊接接好
壓好
準備 OK
準備好熱縮套管
準備焊槍、尖嘴鉗、打火機、焊錫
斜口鉗剝開黑線,露出銅線,先用鱷魚夾測試看看

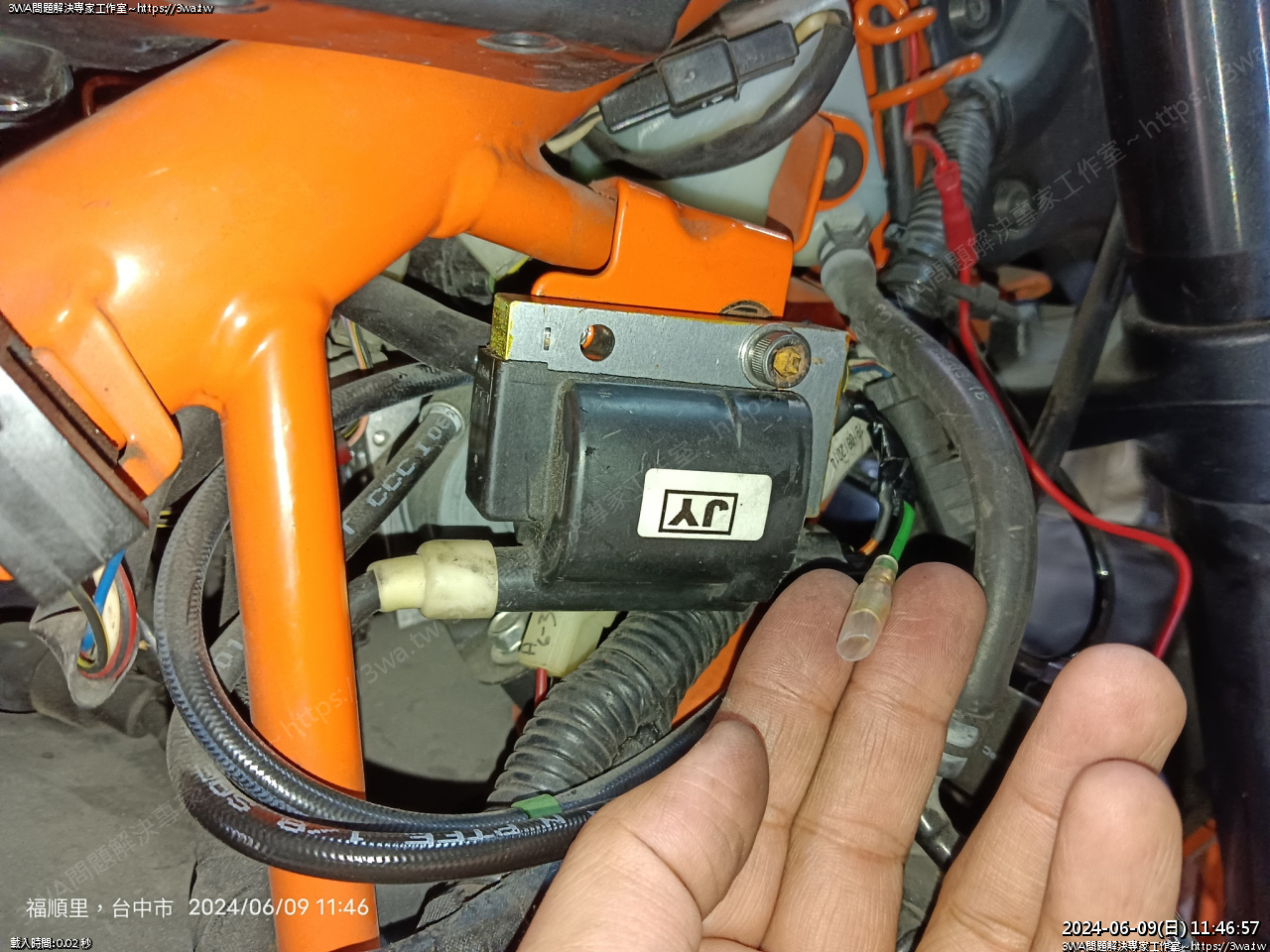

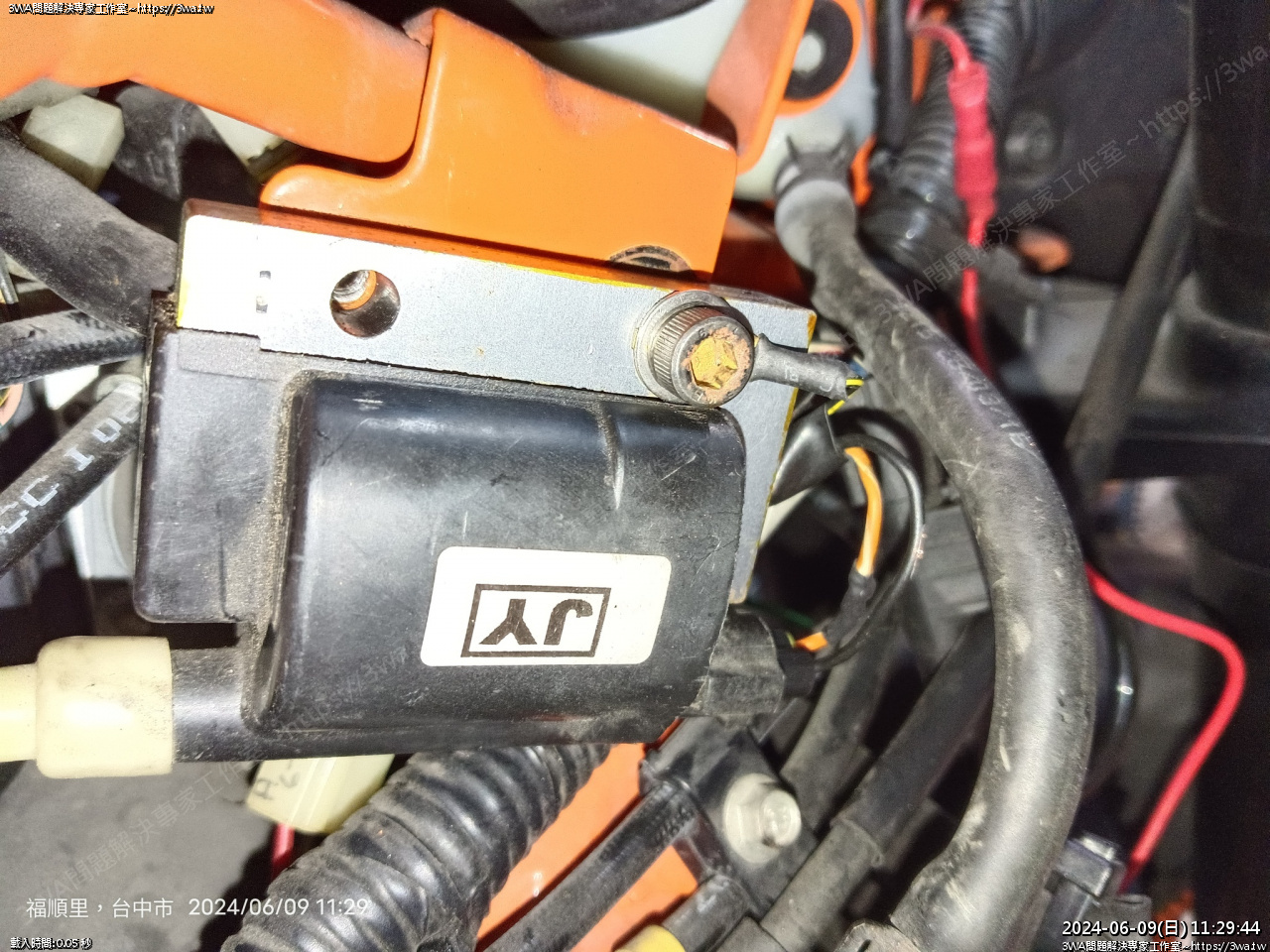

鎖回高壓線圈,接地線接好
插頭插回

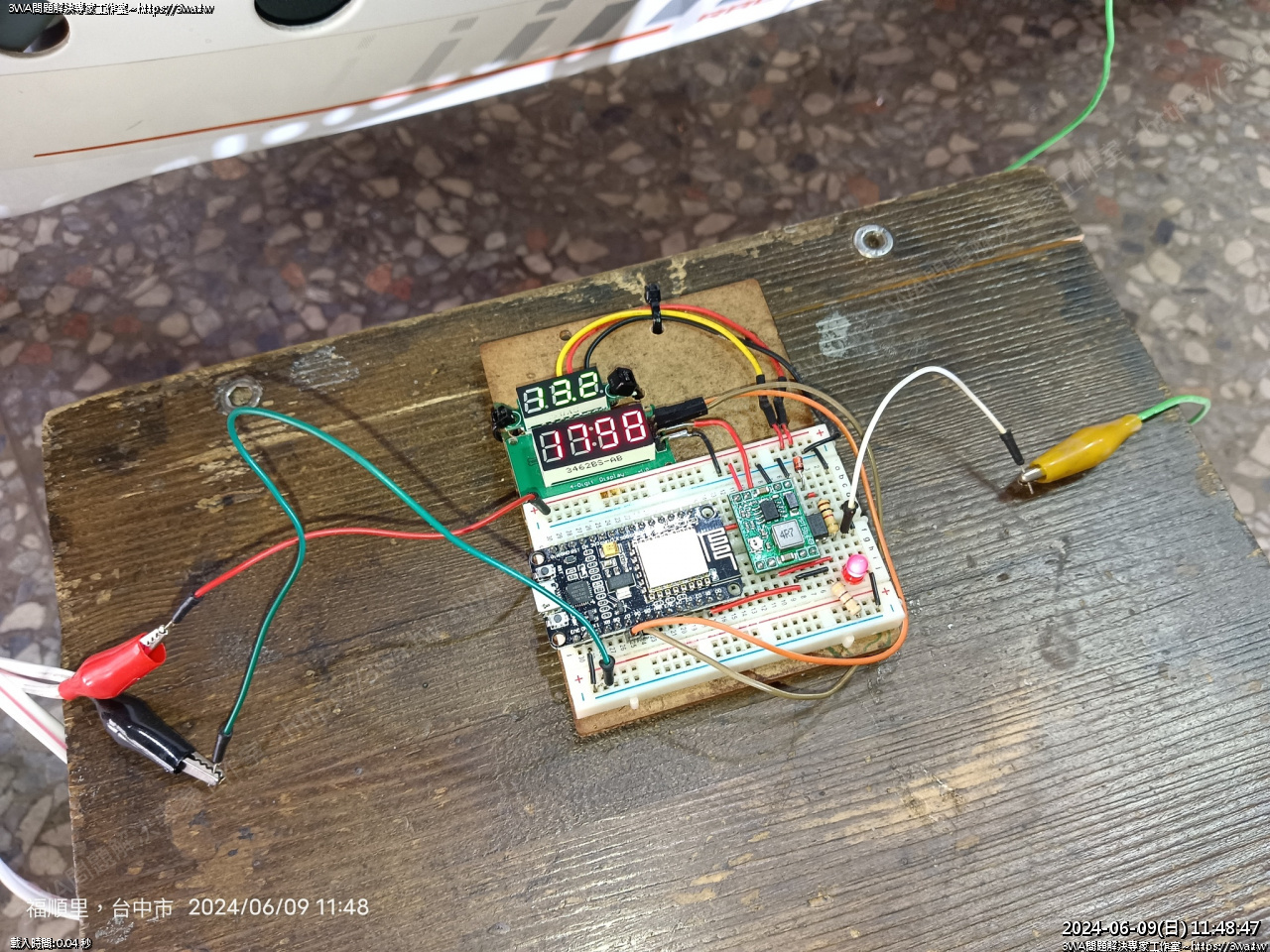

轉速表只需要:
1、電門電(或電瓶正極) (12V,超過沒關係)
2、接地線,接車台螺絲即可,也可以接電瓶負極
3、訊號線,高壓線圈黑線,夾好鱷魚夾

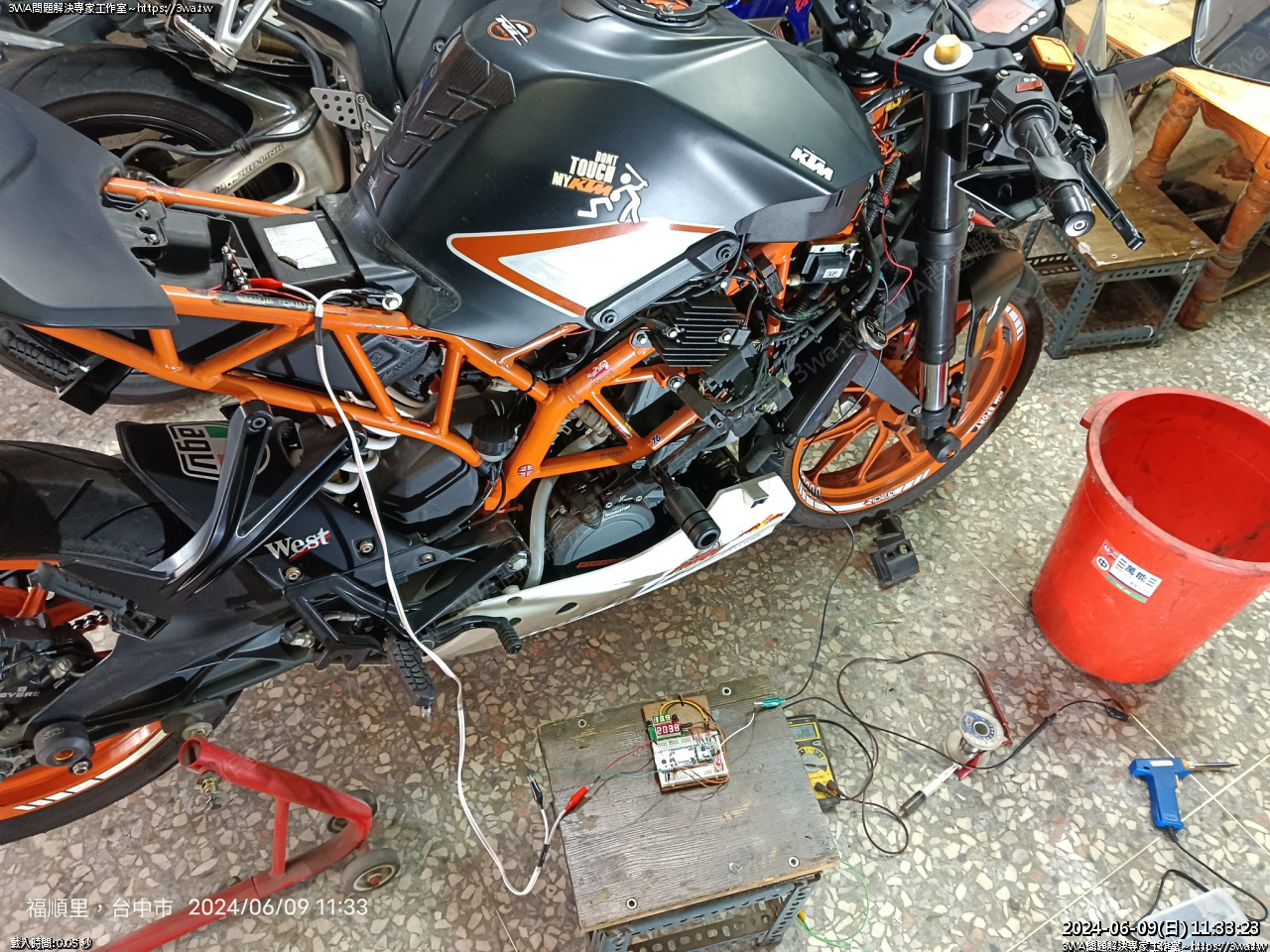

發動引擎,順利讀到轉速~~~
單缸都很簡單,這個電路運作得相當好

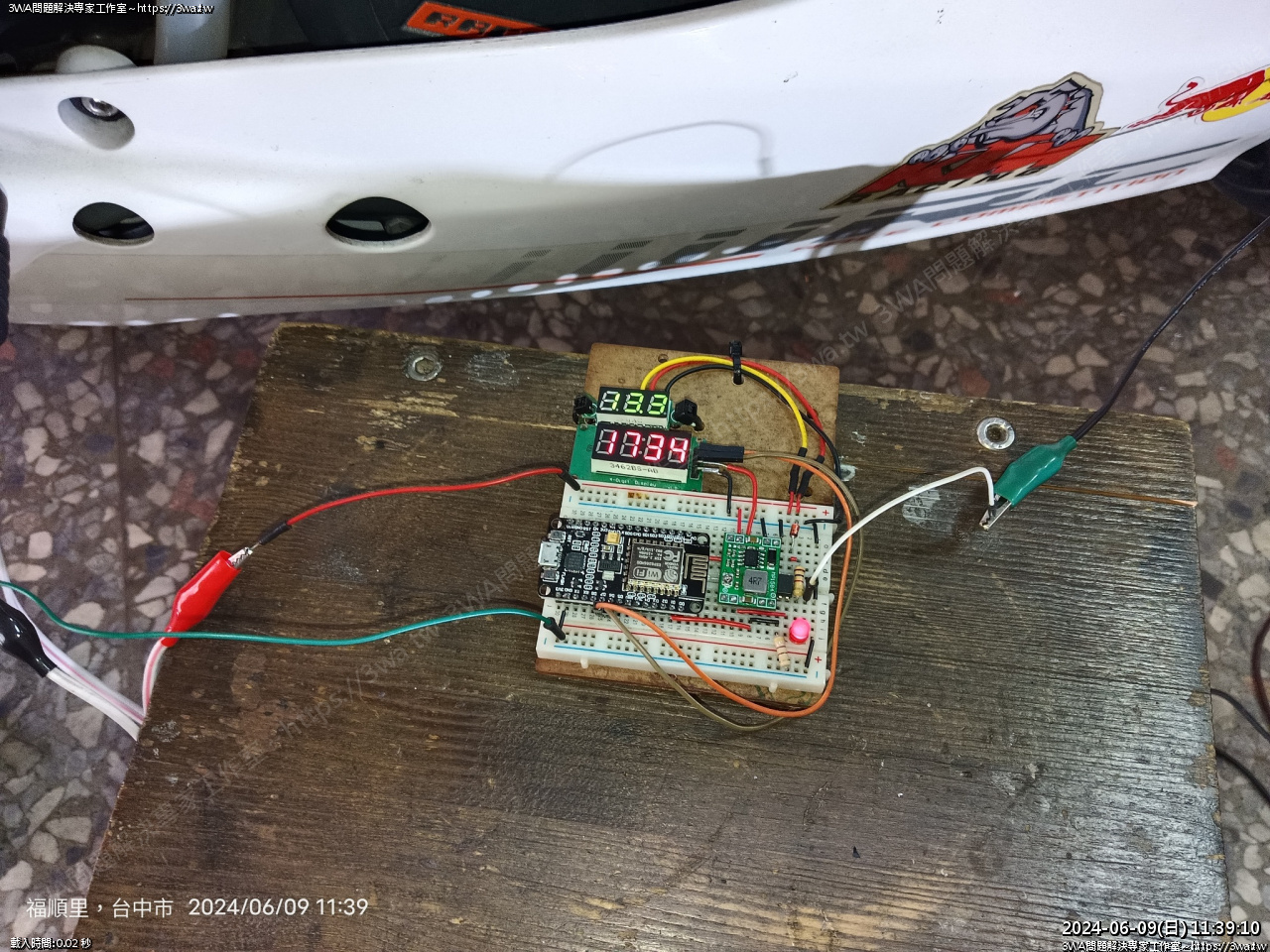

1734 rpm
自製轉速表測試成功
愉快的一天

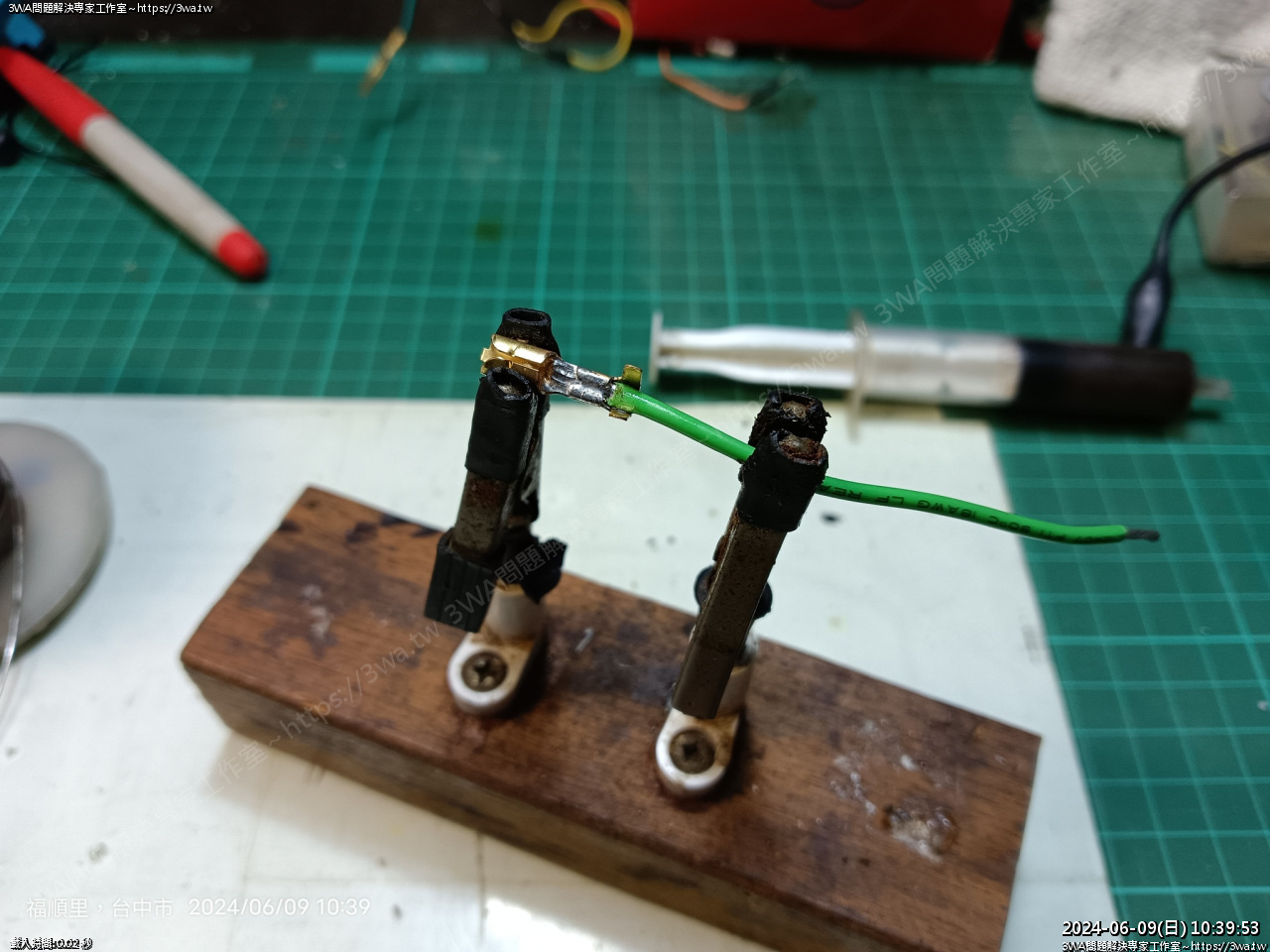

把剛才作好的線焊上,包好熱縮套管,再用電火布綁個幾圈
有個測量點,以後就可以用自製的轉速表作點有趣的東西
轉速訊號提取成功
接上子彈頭再測一次
OK
高壓線圈護蓋裝回,車殼裝回
成功~喜歡 DIY 又愛玩電子電路的同學可以練習看看^^
